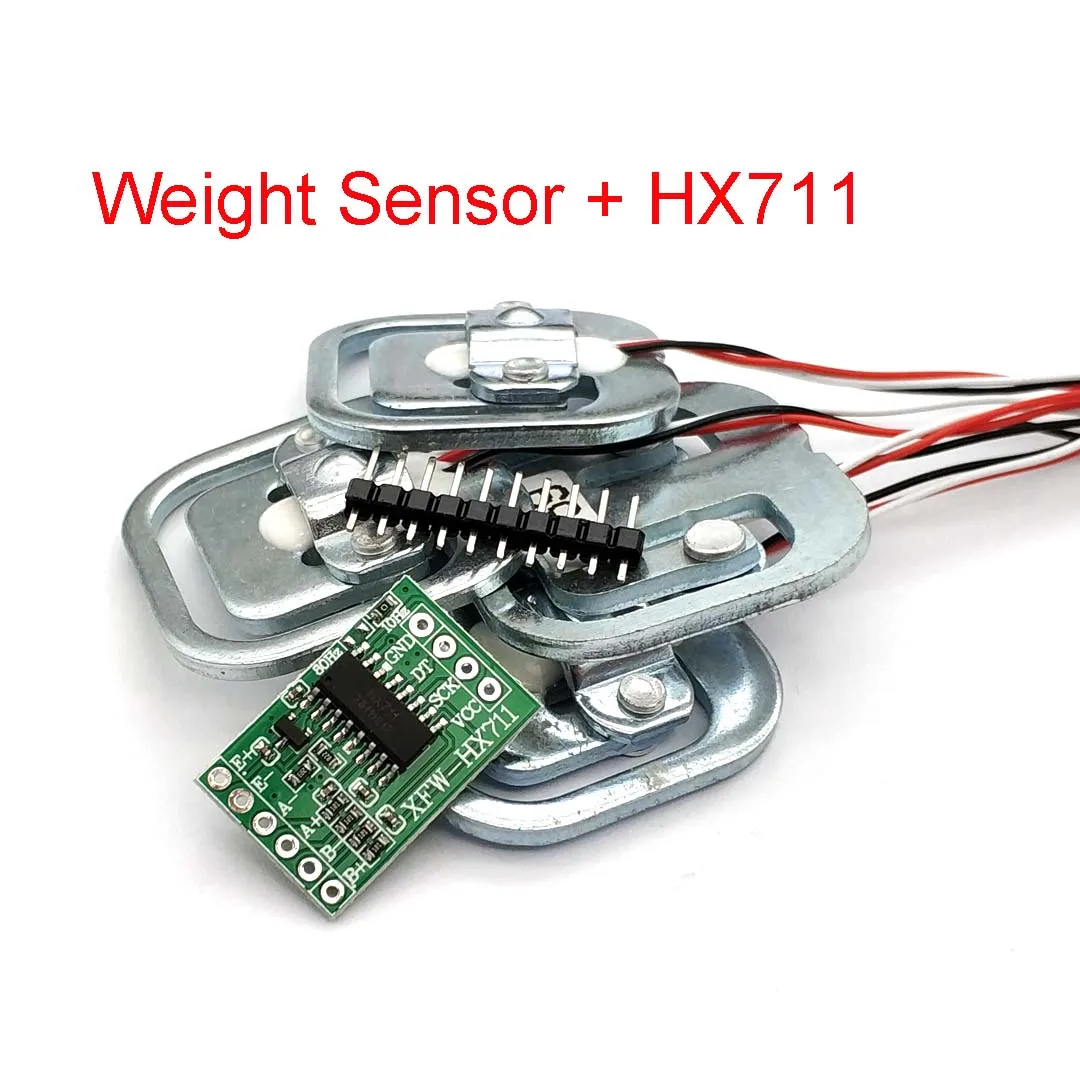

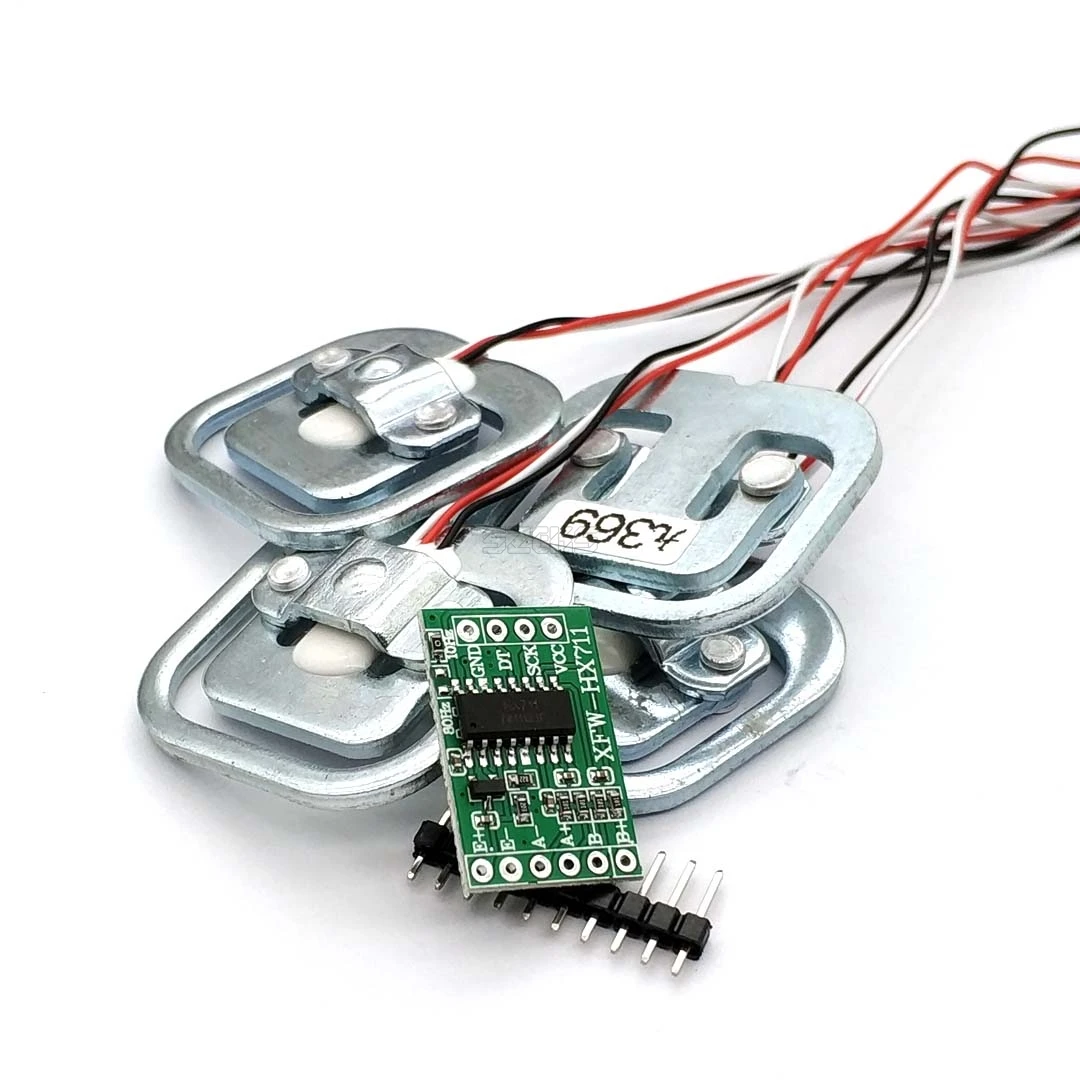

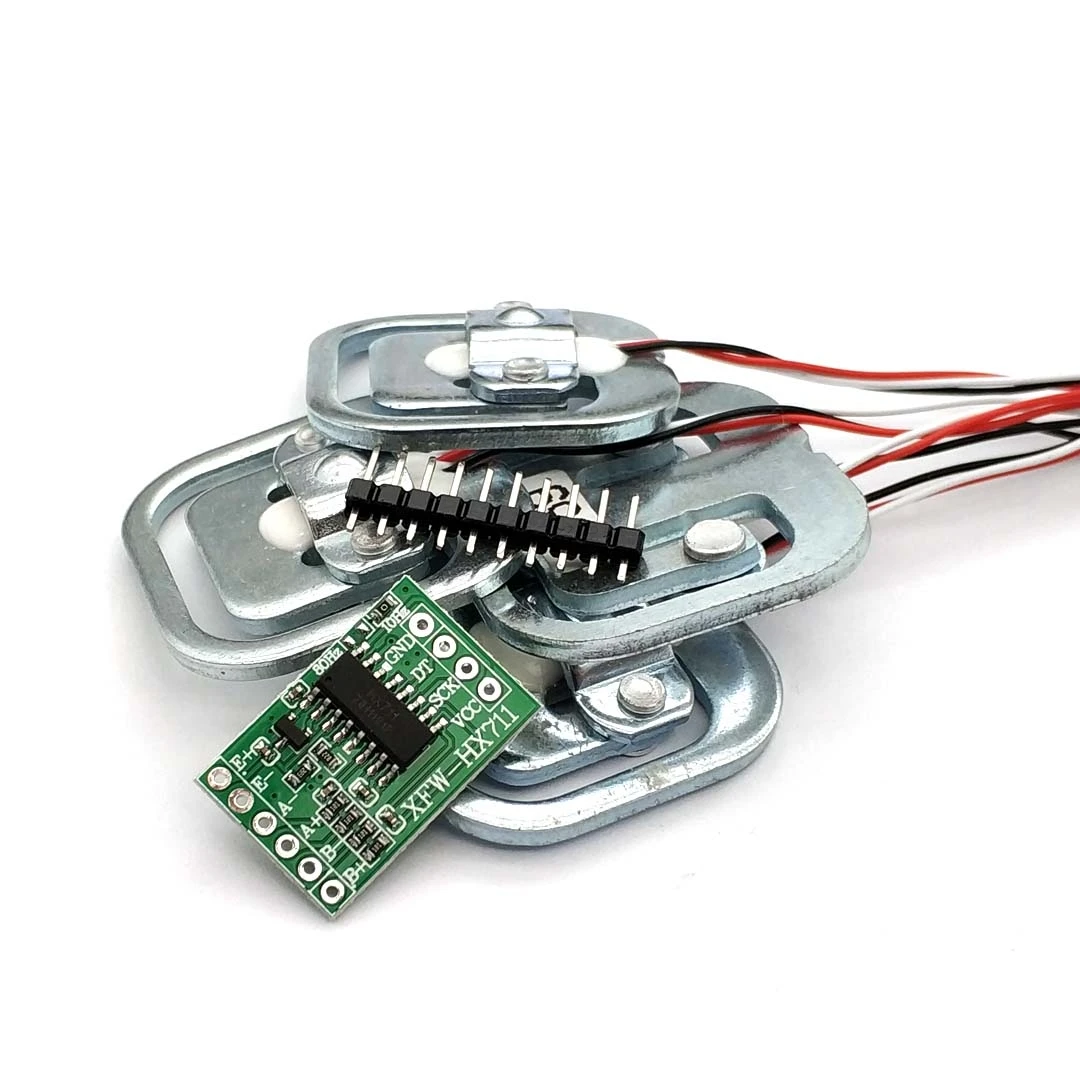

4 шт. 50 кг датчик нагрузки на тело датчик сопротивления натяжения + HX711 AD Модуль датчика давления s измерительные инструменты

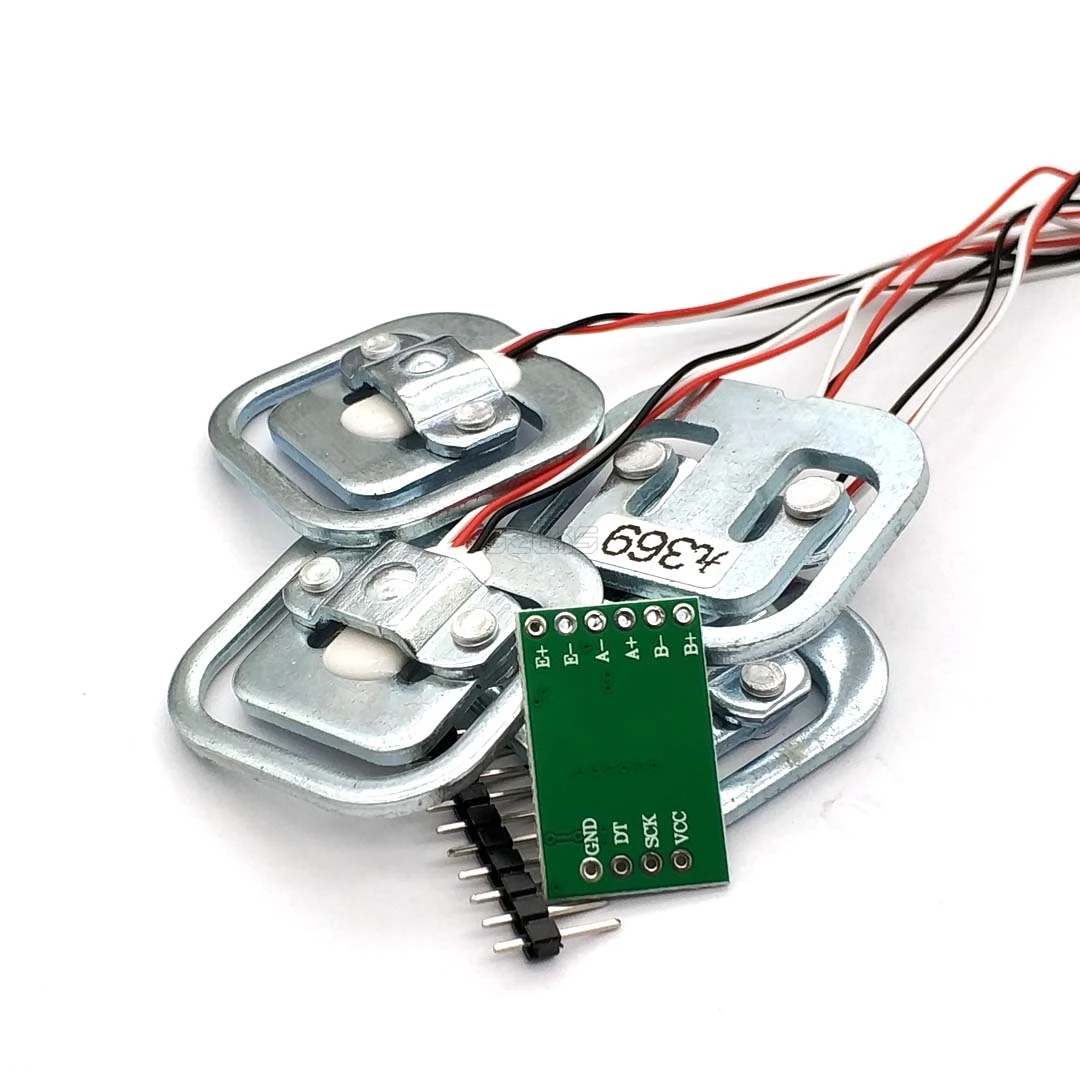

Модуль объявлений HX711:Размер: 40 мм x 20 мм/1,56 дюйма x 0,79 дюйма (приблизительно)В этом модуле используется 24 высокоточных чипа конвертера A/D hx711. Это специально разработанный для высокоточной электронной шкалы, с двумя аналоговыми входными каналами, внутренняя интеграция в 128 раз больше программируемого усилителя усиления. Входная схема может быть настроена для обеспечения мостового типа моста давления (например, давления, режима датчика взвешивания), имеет высокую точность, низкая стоимость является идеальным передним модулем выборки.Особенности:* Два выбираемых дифференциальных канала ввода* Активный малошумный PGA на чипе с выбираемым коэффициентом усиления 32, 64 и 128* Регулятор питания на чипе для датчика нагрузки и аналогового блока питания ADC* Встроенный генератор, не требующий внешних компонентов с дополнительным внешним кристаллом* Включение и сброс питания на чипе* Простое цифровое управление и последовательный интерфейс: элементы управления с разъемом, программирование не требуется* Возможность выбора 10SPS или 80SPS скорость вывода данных* Одновременное отклонение питания 50 и 60 Гц* Потребляемый ток, включая Встроенный аналоговый регулятор питания: нормальная работа <1,5 мА, отключение питания <1 мкА* Диапазон рабочего напряжения питания: 2,6 ~ 5,5 В* Диапазон рабочих температур: -40 ~ + 85 °* Этот модуль использует 24 высокоточных чипа конвертера A / D hx711, предназначен для высокоточных электронных весов и дизайна, с двумя аналоговыми канальными входами, внутренняя интеграция программируемого усилителя gain 128. Входная цепь может быть настроена для обеспечения электрического мостового напряжения (например, давления, веса). Модель датчика является идеальным высокоточным, недорогим модулем переднего конца выборки.Датчик веса 50 кг:Размер: 34 мм x 34 ммВнутренний тензодатчик 1000 Ом полумостовой тензодатчик, диапазон 50 кг, полумостовая структура.При измерении правильное усилие прикладывается к наружной стороне натяжения е-образной части луча датчика (i. Е., тензодатчик, прикрепленный к середине, с пучком белой пластиковой крышки рычага) и внешними краями для формирования силы сдвига в противоположном направлении, т. Е. В середине изгиба натяжного луча необходимые изменения могут произойти при стрессе, натяжение луча стороной другой силы не может иметь барьера.Датчик использует следующие три способа:1. Использование датчика с внешними резисторами полный мост диапазон измерения датчика: 50 кг. Более высокие требования к внешнему резистору2. Использование только двух полномостовых датчиков в диапазоне измерения-это диапазон двух датчиков и: 50kgx2 = 100 кг3. Использование четырех полномостовых датчиков-это диапазон измерений четырех датчиков и: 50 кгх4 = 200 кг
