После успеха гепарда и очень высокого спроса, наш запас чипа TMC2209 очень низкий, мы скоро предложим альтернативную версию с TMC2208, это позволит нам производить больше единиц, быстрее, так будет 2 варианта, которые вы можете выбрать, С временным отсутствием на складе для версии tmc2209 (когда время прибытия чипа TMC2209 будет подтверждено, мы сообщим всем при первой возможности.)
Эта плата будет работать так же хорошо, как и версия TMC2209, так же тихо. (просто нет функции бессенсорной настройки)
Разработанный для 3D-принтера с одной головкой, многие интерфейсы доступны для большего количества функций. Такие как обнаружение переменного тока, обнаружение нити, выравнивание с помощью BL-touch или других датчиков.

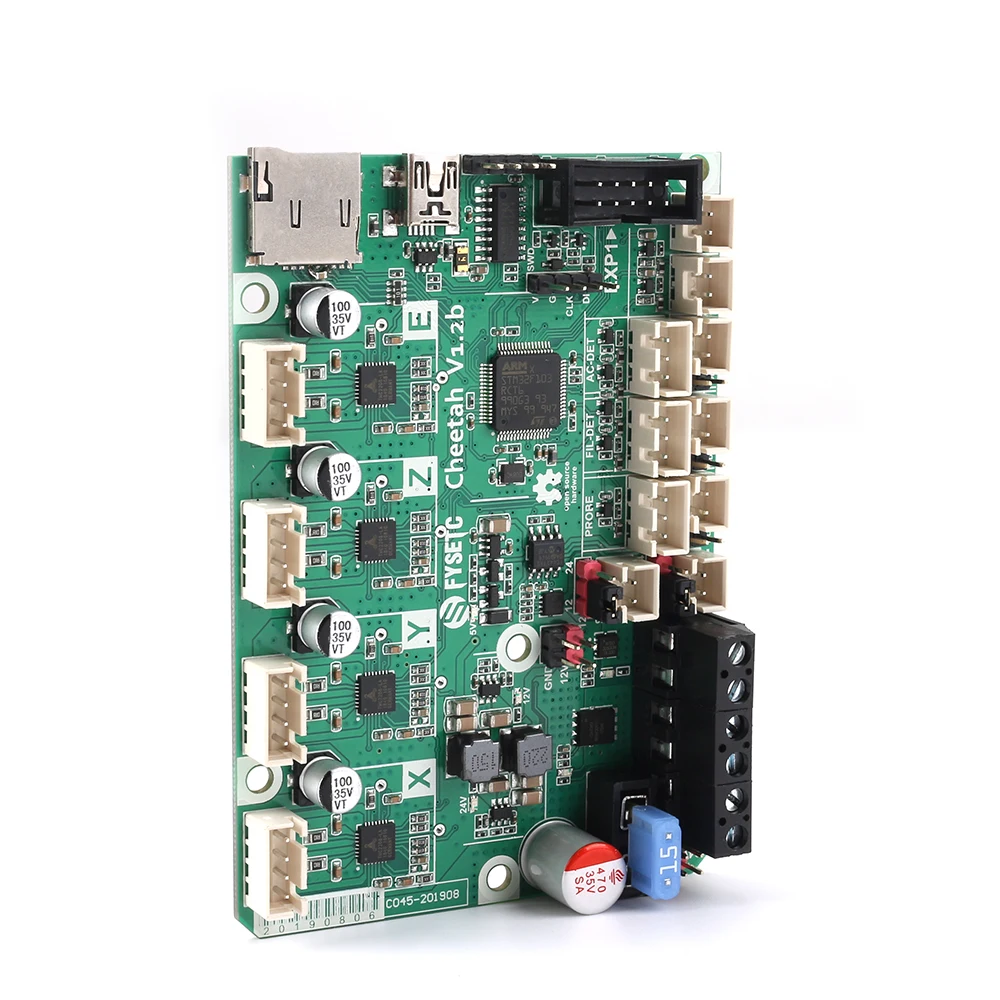

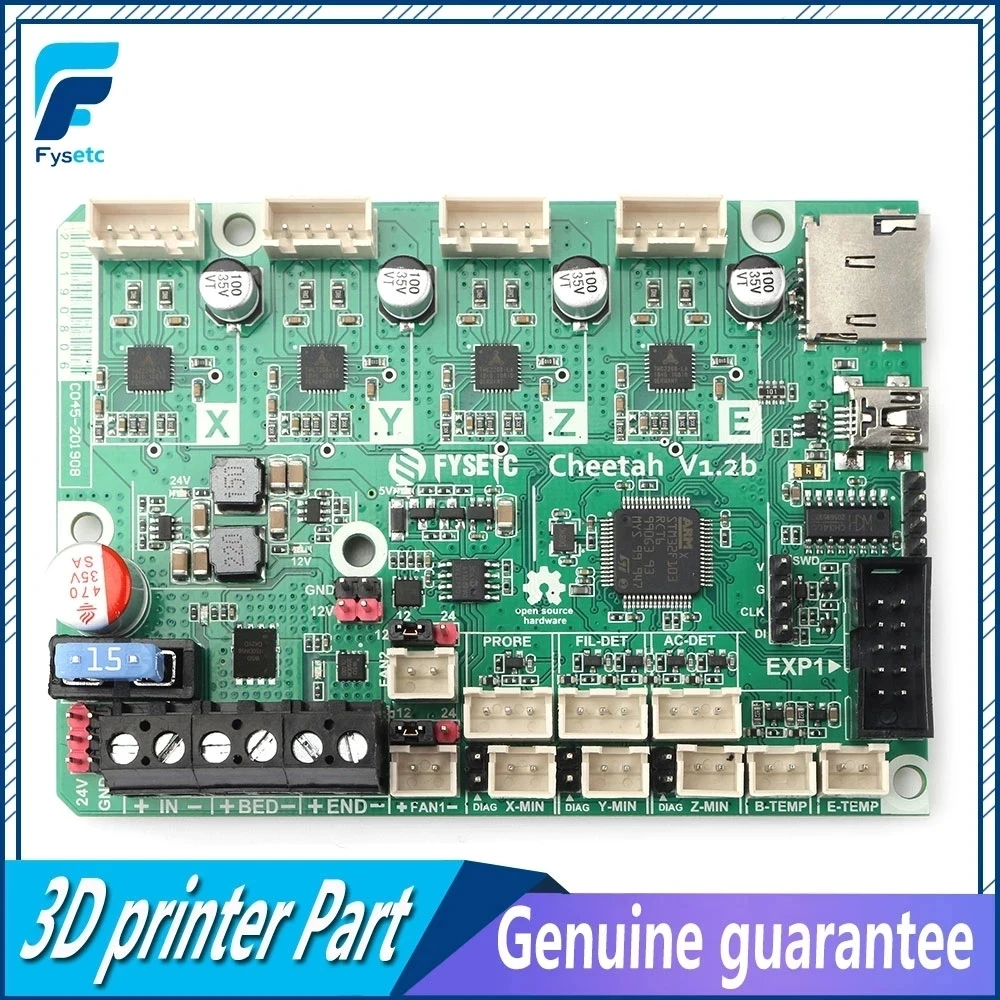

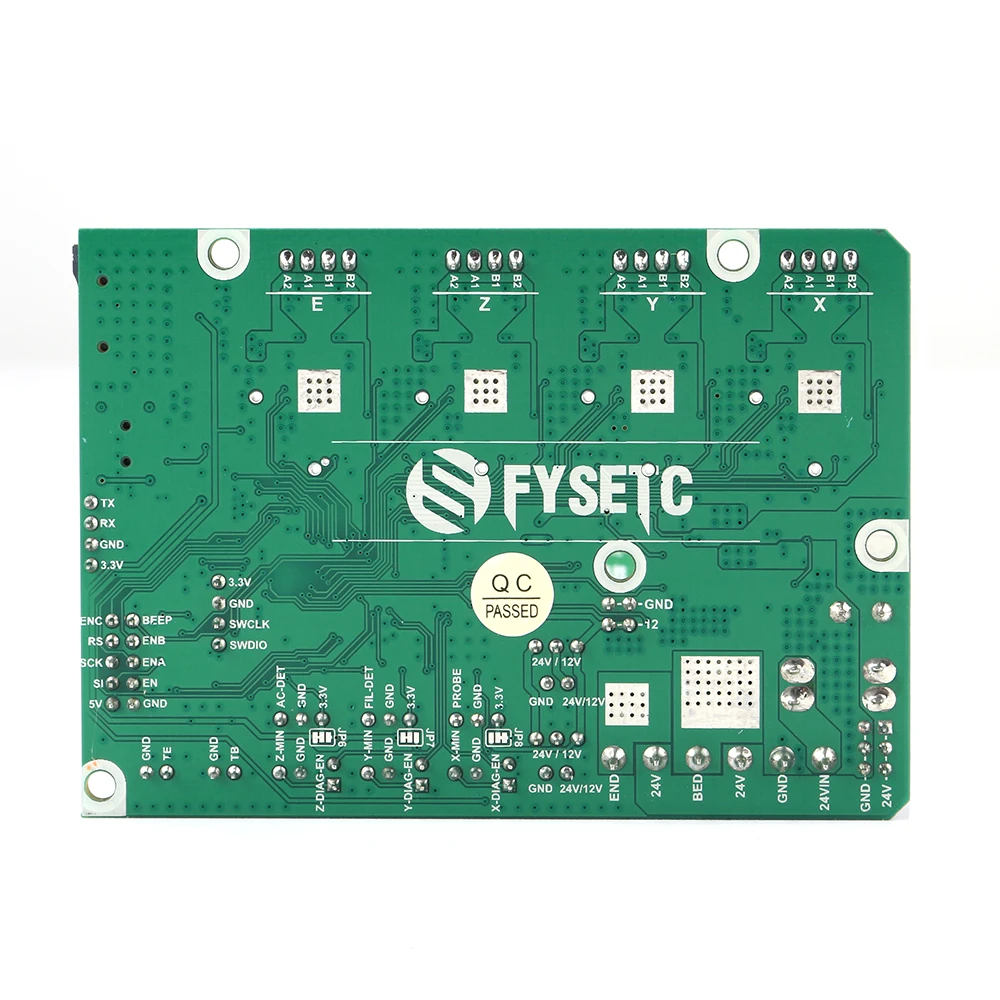

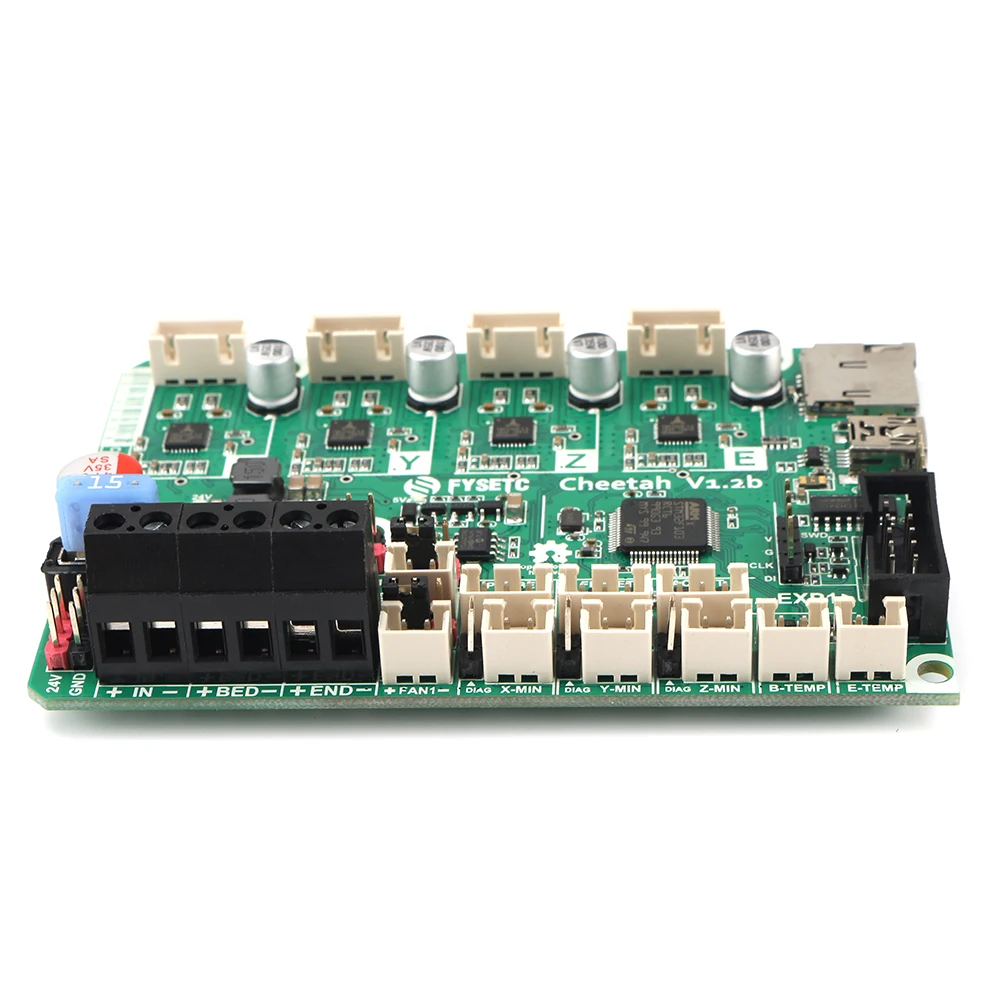

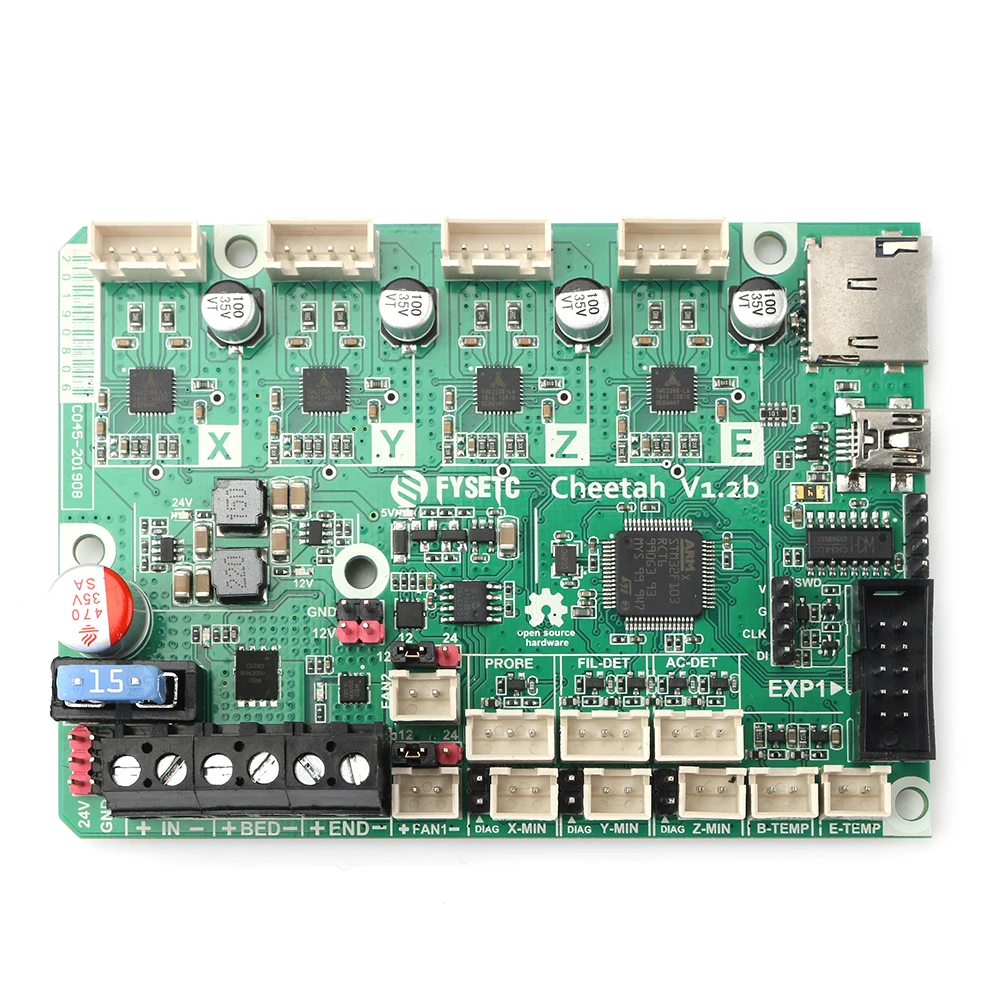

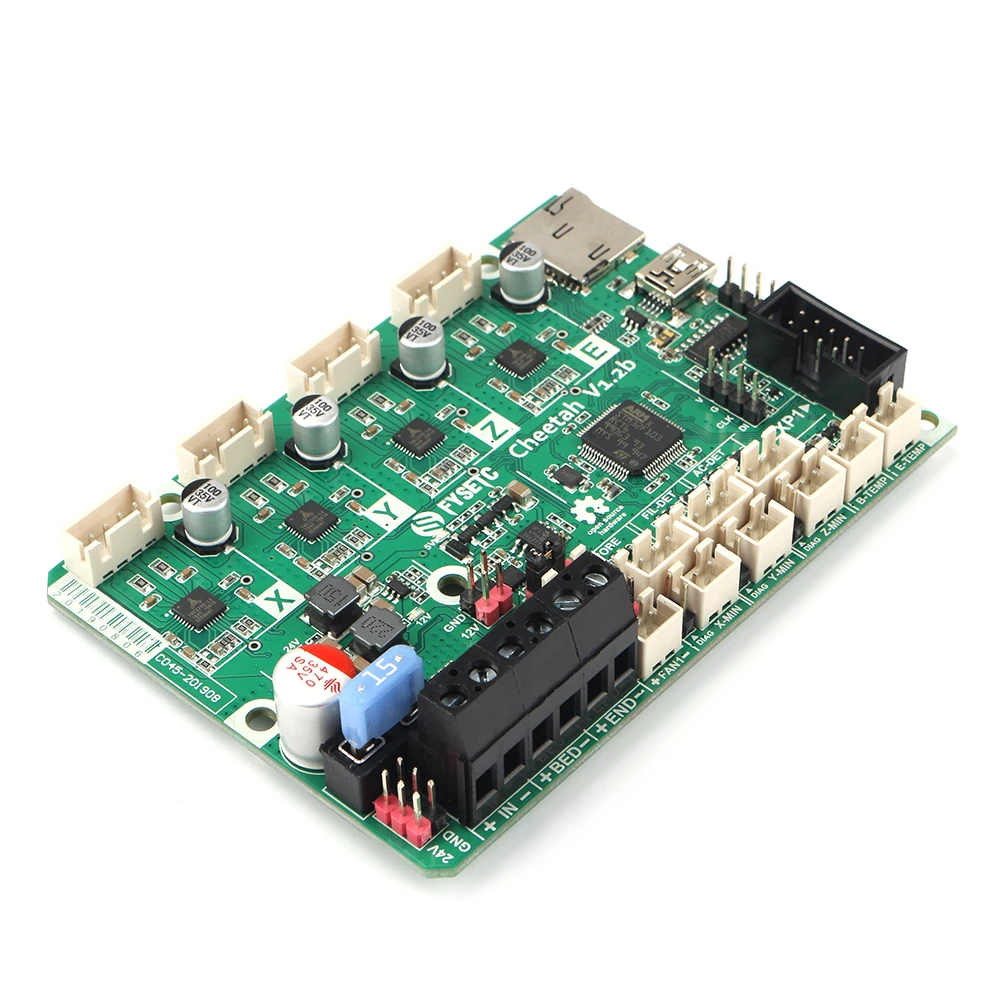

Особенности

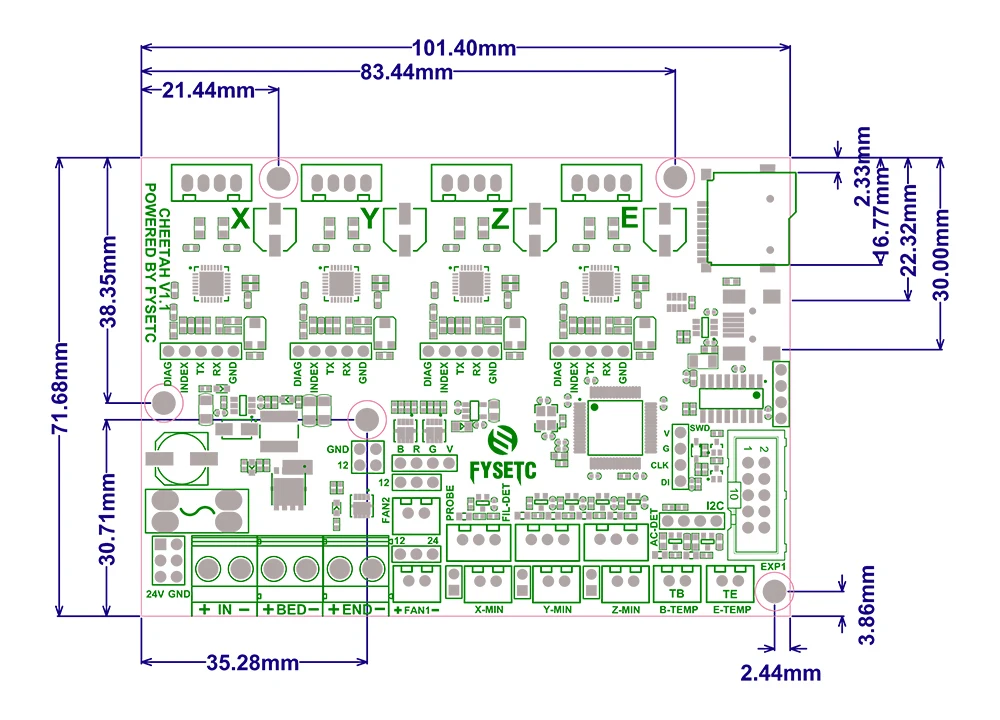

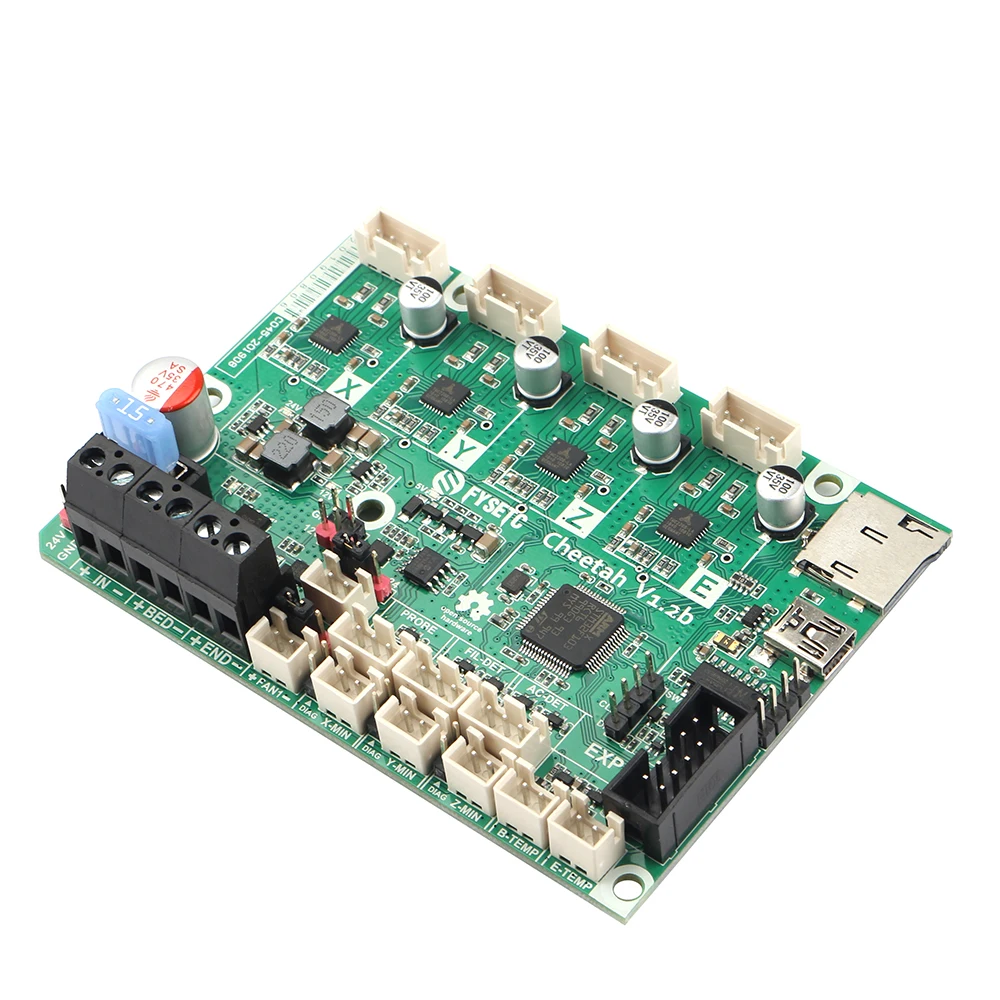

Компактный размер: 101,5 мм x 72 мм, совместим с материнской платой Creatlity ender 3
Полностью интегрированное комплексное решение:
STM32F103 MCU (Run Marlin 2,0)
CH340 для высокоскоростного последовательного подключения USB
Универсальная мощность:
Может использоваться с 7 В-35 В для двигателей/подогреваемой платформы
Интегрированные высокоточные регуляторы мощности (DC/DC): 5V 1A Max и 3,3 V 600mA Max LDO
Встроенный разъем для TF-карты
EXP1 для 12864 дисплейной панели (12864 панель или FYSETC Generic12864)
Встроенный RGB-контроль

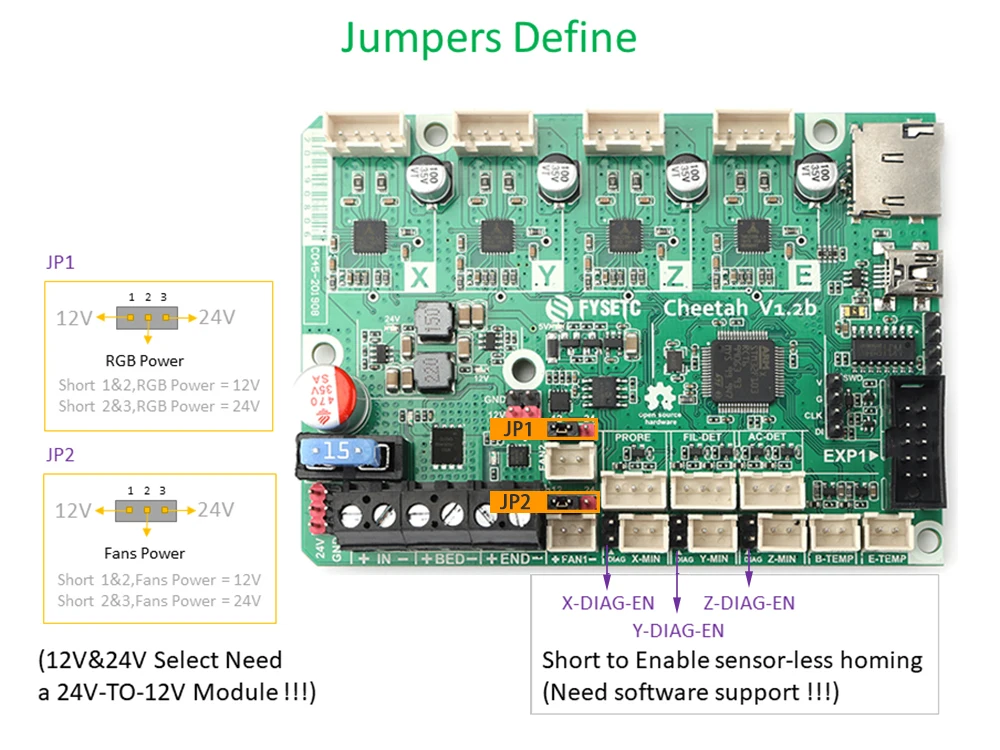

RGB-управление и управление вентилятором 12 В/24 В (требуется модуль от 24 В до 12 В)
Печатная плата:
Высокое Качество, Высокая температура FR4-TG130 PCB
Золотая отделка
Использование для:
Кр10
Ender-3
Эндер 3 про
Эндер 5
Часто задаваемые вопросы:
1. Зачем использовать чип USB-TO-UART для USB?
Мы просто хотим дать вам удобный способ обновить прошивку, не задумываясь о том, какой загрузчик использовать и как переключить BOOT0 & BOOT1. Также, если ваша плата уже установлена в машине, настройка перемычки для вас более неудобна. Итак, добавив чип, который может решить проблему, почему бы не сделать это?
2. Почему Питание USB возвращается к блоку питания?
В момент оформления мы думали, что подключение USB-это просто Обновление прошивки, а в другое время вы будете использовать SD-карту для печати. Даже если вы используете USB-печать, это должна быть кратковременная отладка. Даже мы обнаружили, что большинство из 2560 досок сделали то же самое, и ничего не пошло не так. Это должен быть способ тестирования со временем. До тех пор, пока TH3D не решит эту проблему во всем мире, я думаю, что это вызовет путаницу для многих людей, поэтому я решу эту проблему, будет ли она вызывать проблемы, И это уже было решено на версии 1.2a.
3. Неправильное направление энкодера?
Прежде всего, это не аппаратная проблема, мы можем настроить ее с помощью программного обеспечения, и это очень легко. Во-вторых, в этом направлении нет фиксированного стандарта, и разным людям может не понравиться то же самое. Наконец, мы изменились на самый любимый способ, если вы хотите обратить вспять, вы также можете установить прошивку самостоятельно. Примечание: на самом деле, наша цена является только ценой аппаратной платформы, мы никогда не рассчитывали стоимость программного обеспечения, мы считаем, что как один из поставщиков и пользователей marlin, мы должны следовать духу открытого исходного кода, чтобы больше людей было легче получить удобство открытого исходного кода. Вместо продажи ресурсов с открытым исходным кодом.
4. На экране отображаются искаженные символы?
Прежде всего, мы должны знать, что низковольтные сигналы легко помехи, поэтому мы должны попытаться избежать линии экрана, а высоковольтные и высоковольтные линии находятся слишком близко. Кроме того, наши люди обычно имеют статическое электричество на руках и непосредственно касаются некоторых электронных компонентов, что также может повлиять на нормальную передачу сигнала. Так что, если это просто случайное явление и оно исчезнет после повторной мощности, тогда не волнуйтесь. Если он там был, пожалуйста, свяжитесь с нами и мы разберемся с ним в зависимости от конкретной ситуации!
Примечание:
1. Если вы хотите узнать больше информации, пожалуйста, обратитесь к нашей вики
Https://wiki.fysetc.com/Cheetah_Board/

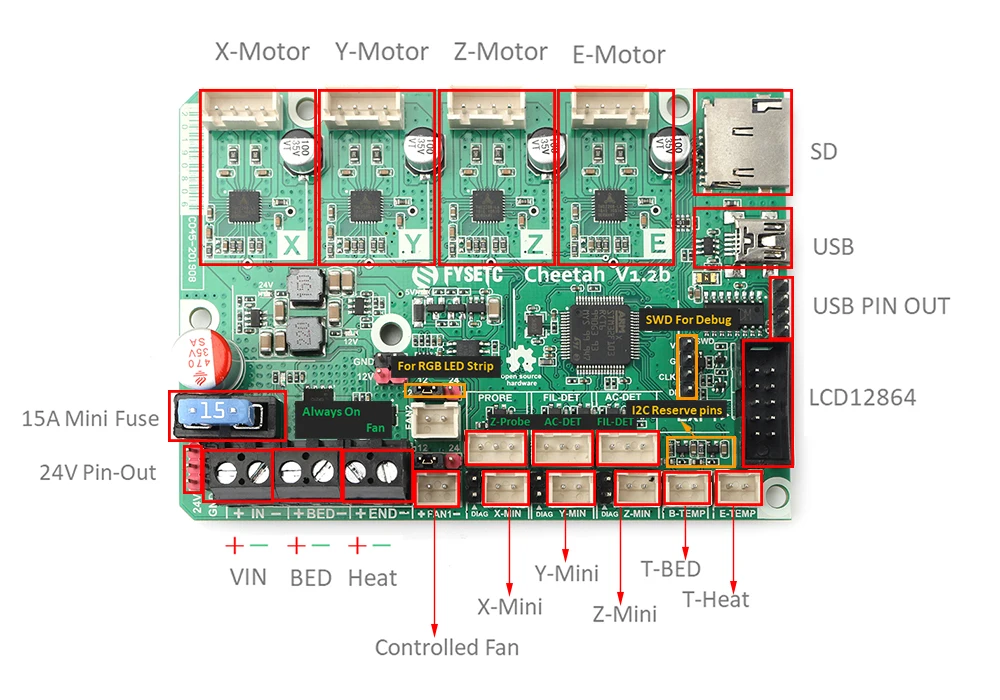

2. Пожалуйста, обратите внимание на расположение соединения
Комплектация посылка
1 * доска
1 * USB
4 * радиатор(Радиатор может отличаться из-за партии)
Или
1 * коврик
Или
1 * Модуль
1 * доска
1 * USB
4 * радиатор(Радиатор может отличаться из-за партии)
