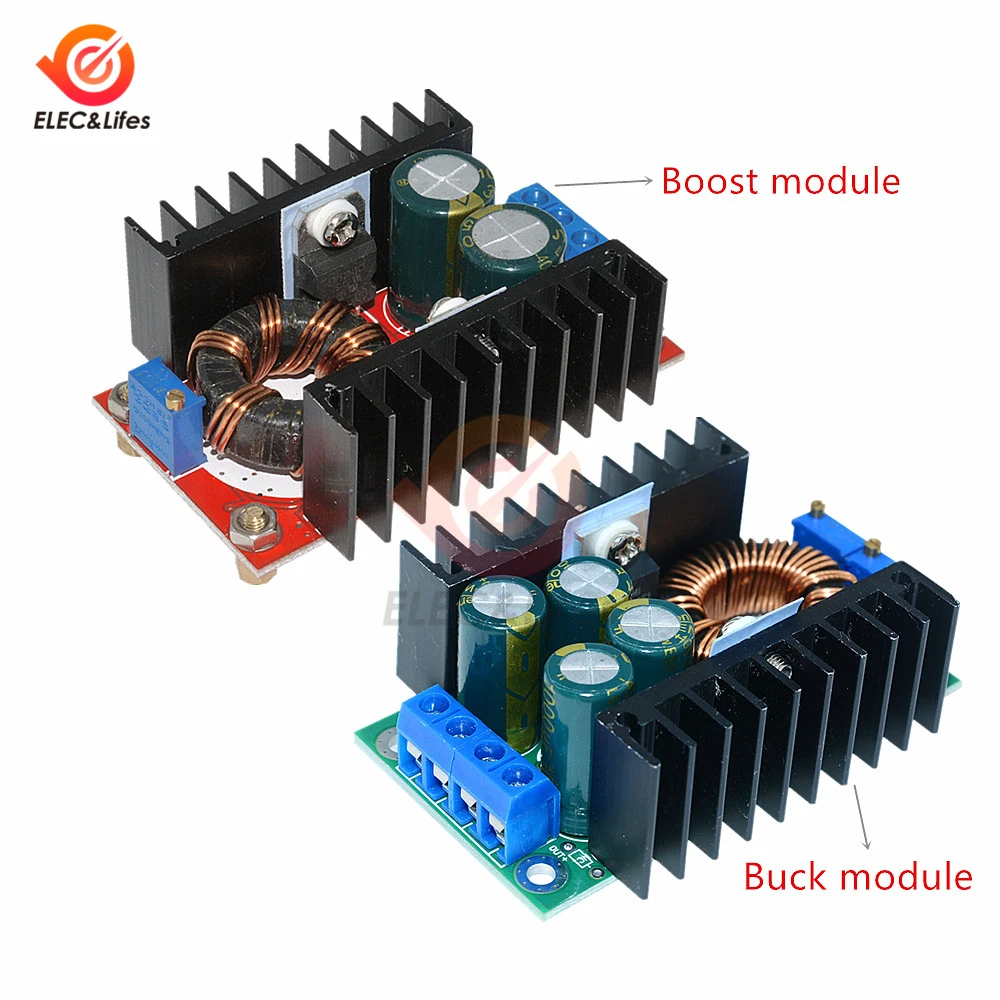

Внешний усилитель 9 А, 300 Вт, 150 Вт, модуль преобразователя понижающего напряжения с 5-40 В до 1,2-35 в, модуль питания, светодиодный драйвер XL4016 для Arduino DIY

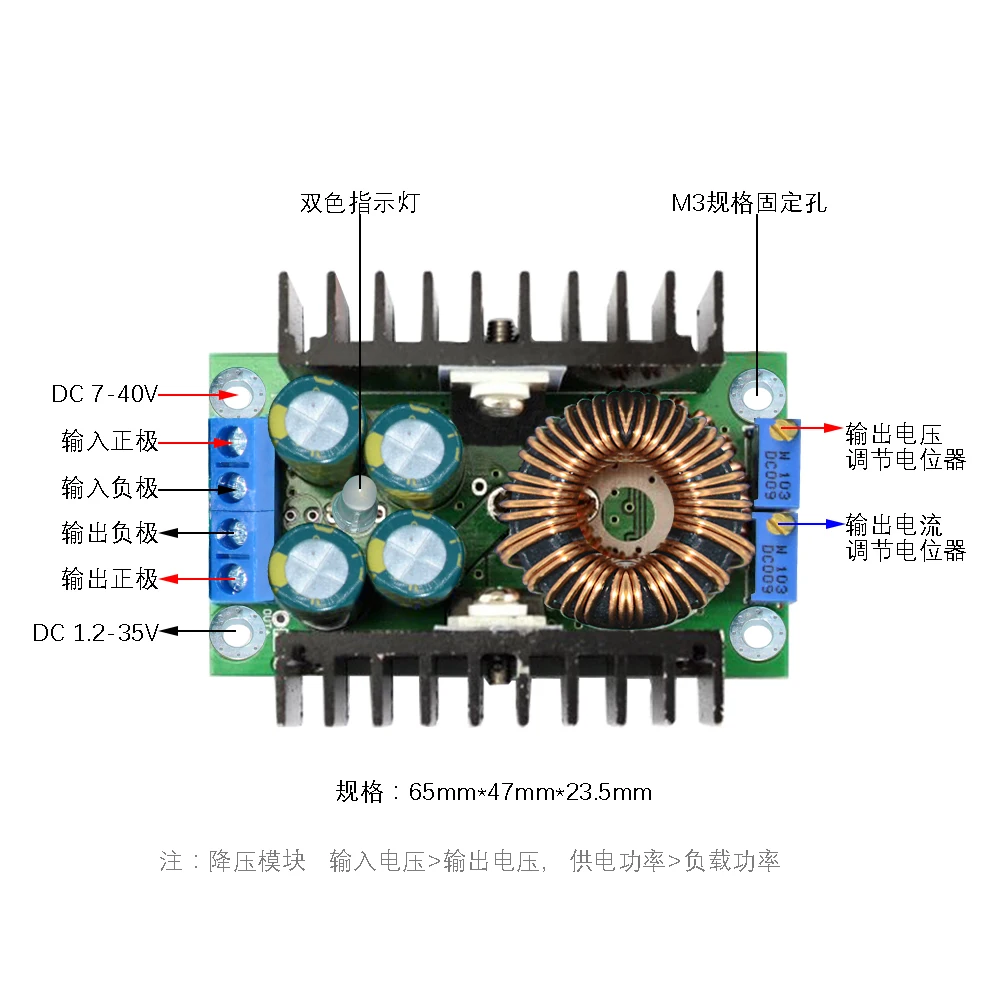

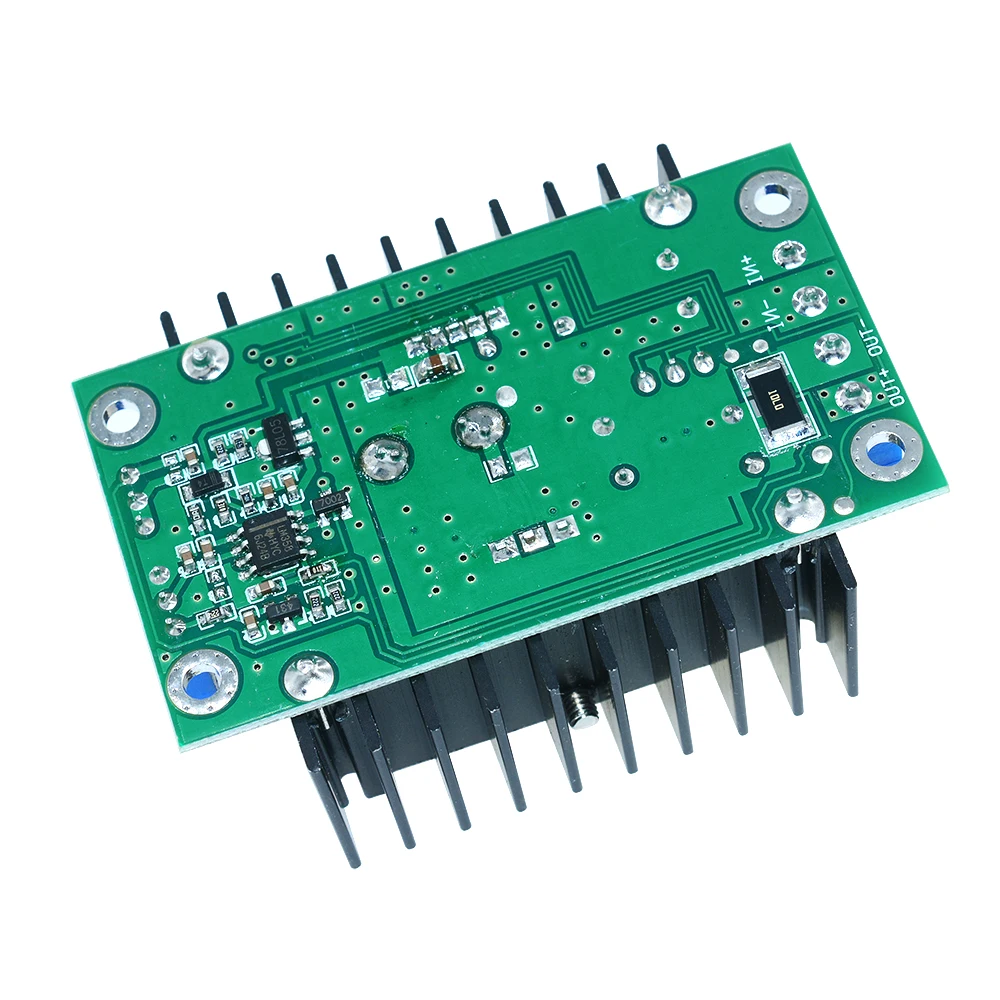

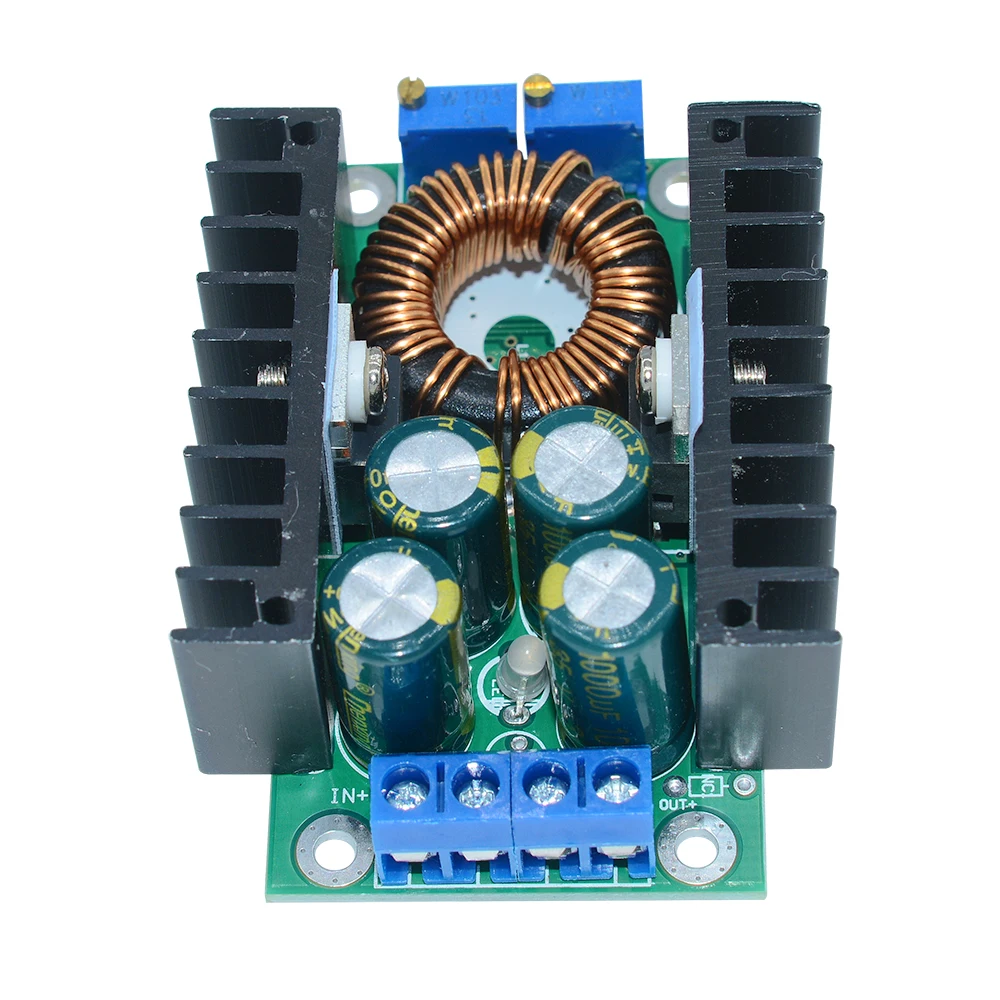

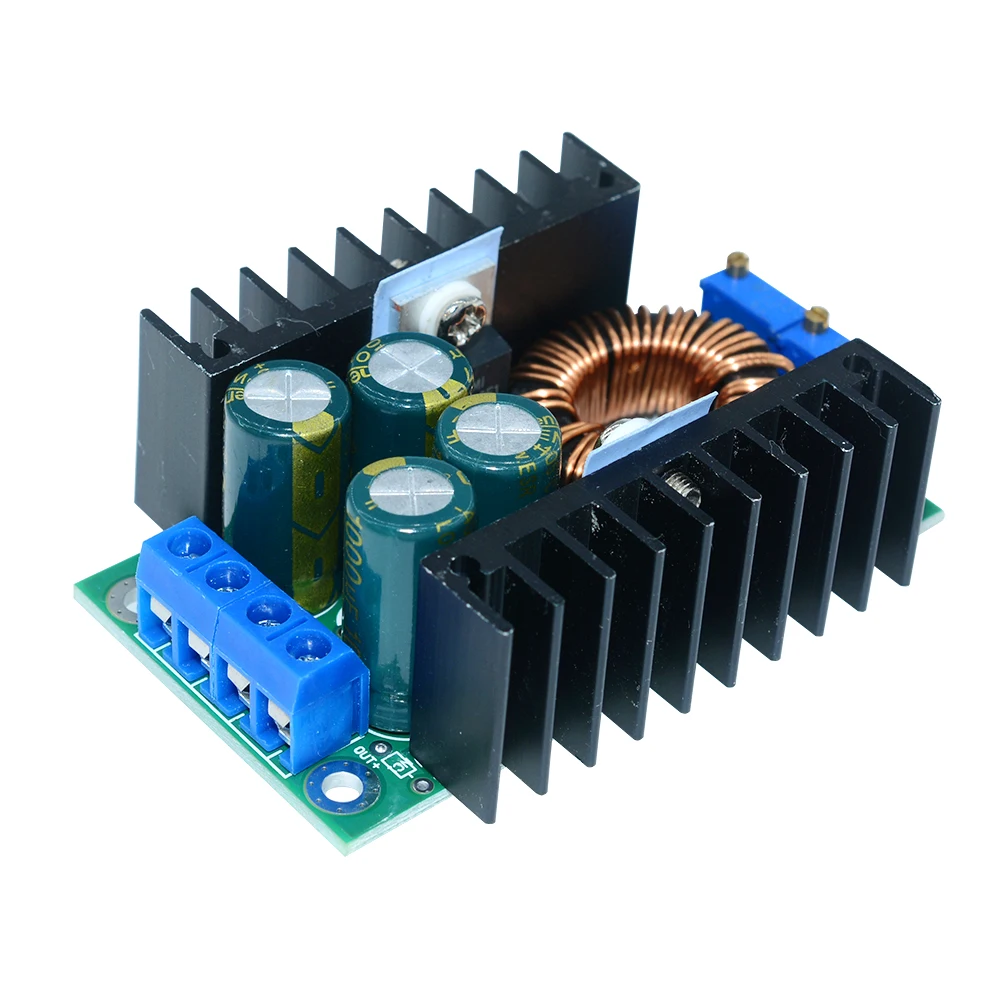

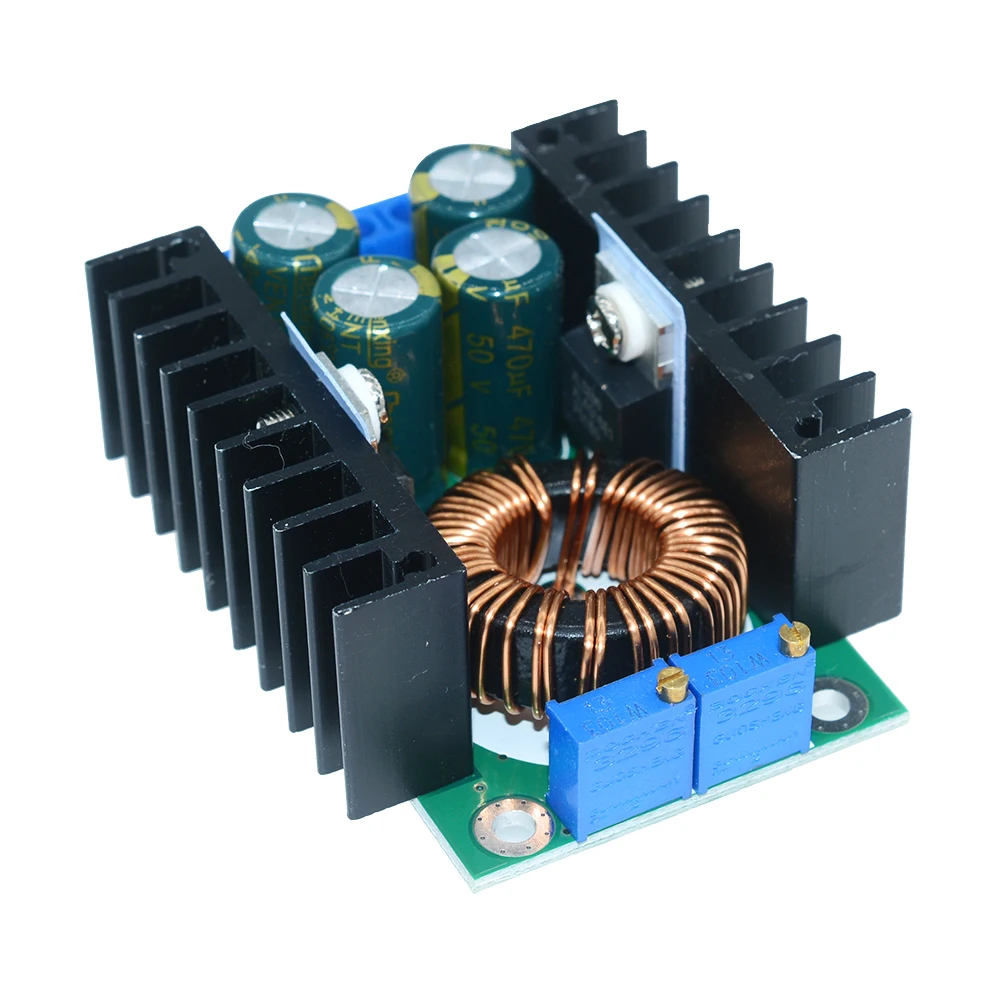

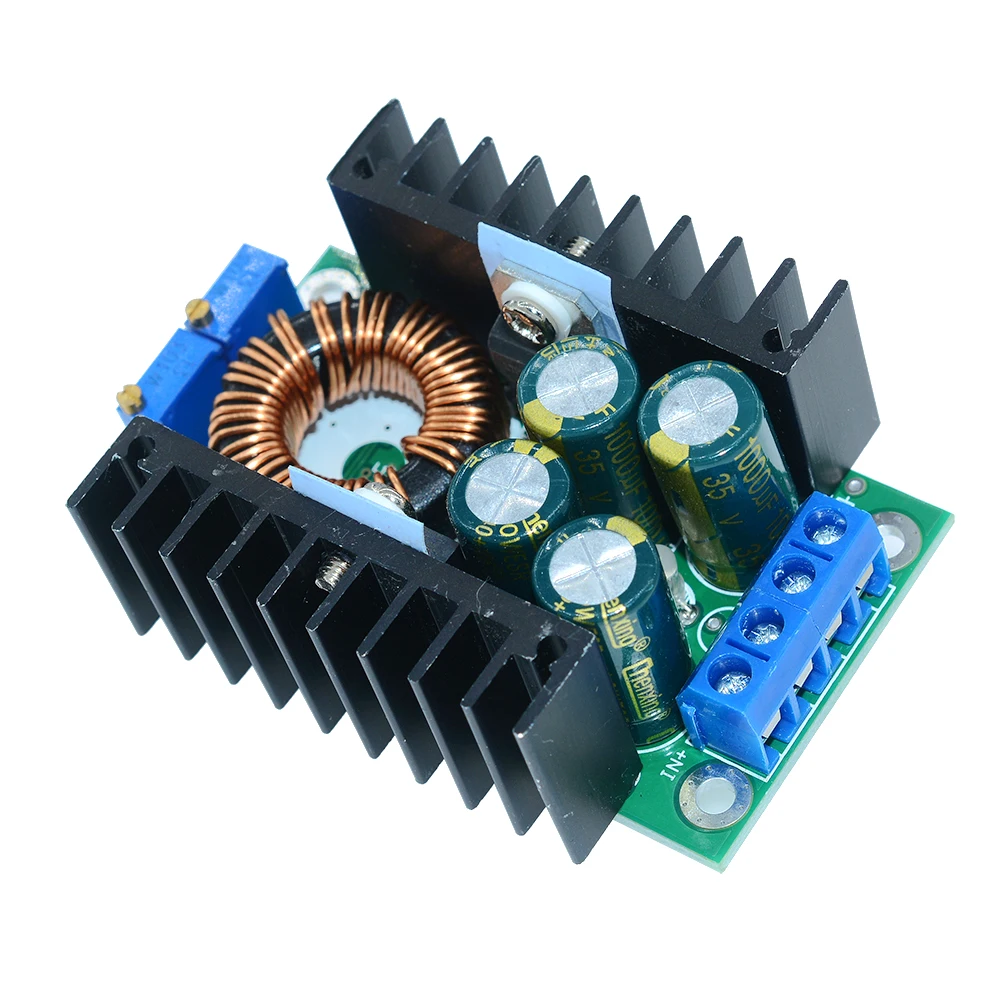

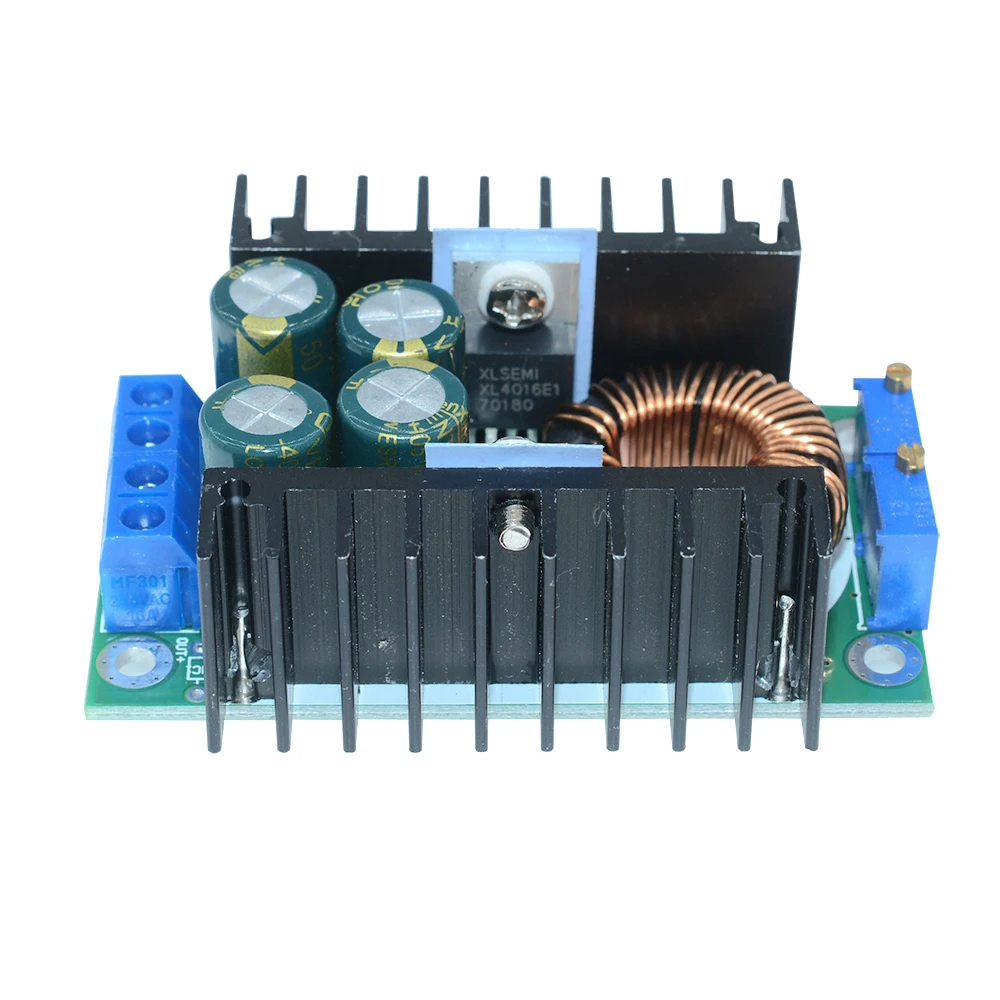

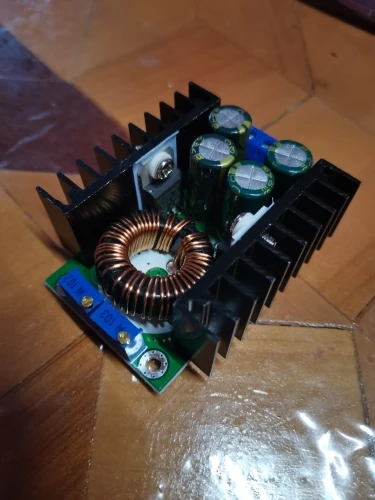

300 Вт бак DC-DC:

Размеры: 65 (длина) * 47 см (ширина) * 23,5 (высота) мм 1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль2. Входное напряжение: 7-32 В постоянного тока3. Выход напряжение: (1) DC 0,8-28V с плавной регулировкой. (2) фиксированное выходное напряжение: выбирать между 0,8 v-28v4. Выходной ток: 8А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)5. Диапазон постоянного тока: 0,2-8A (регулируемый)6. Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и постоянную связь значений,Например, значение постоянного тока-3A, поверните ток лампы в постоянный ток-0,1 раза (0,1 * 3A = 0.3A).7. Низкое давление: 1 в8. Выходная мощность: Максимальная мощность составляет около 300 Вт9. Эффективность преобразования: до 95%10. Рабочая частота: 300 кГц11. Выходная пульсация: полоса пропускания 20 м12. Вход 24V выход 12V 5A пульсация вокруг 50mV (исключая шума)13. Защита от короткого замыкания на выходе: Да, постоянный ток14. Защита от обратной полярности на входе: нет15. Выход предотвращает обратное напряжение: нет16. Проводка: терминал17. Ток холостого хода: типичный вкус 20mA (24V переключатель 12V)18. Регулирование нагрузки: ± 1% (постоянный)19. Регулирование напряжения: ± 1%20. Скорость динамического отклика: 5% 200uS21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение),Потенциометр (CV) закрыт на входное напряжение используется для регулирования напряжения, потенциометр (CC)Закрытое для выходного напряжения используется для регулирования тока (CC)22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использованиеТемпературы силовой трубки, высокая температура тепла усилена)23. Индикатор: двойной цветной индикатор, индикатор зарядки светильник красный, зеленый светильник означаетПолностью заряжен (без нагрузки зеленого цвета)24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)25. Точность постоянного тока и температуры: на фактическом тесте, Температура модуля от 25 градусовДо 60 градусов, изменение значения постоянного тока составляет менее 5% (5А значение постоянного тока)26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)27. Защита обратного подключения на входе: нет28. Выход предотвращает обратный поток: Нет29. Способ подключения: разъем amphenol

Особенности:1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение(Используется для определения того, полностью ли заряжен аккумулятор при зарядке).2. Изготовлен из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильнуюПостоянный ток (при 20 °C до 100 °C постоянный ток 1A, температура дрейфа менее 1%).Особенно подходит для светодиодный-драйвера.3. Высокий выходной ток, максимальный выходной ток может достигать 8А.4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, улучшить работу стабилизации.5. Двойная конструкция радиатора. MOS schottky диодный независимый теплоотвод, который хорошо рассеивает тепло,И не будут влиять друг на друга.6. Использование большого размера сердечника Sendust и двойной проводки из чистой меди, повышение эффективности работы, снижение температуры.7. 3296 многоповоротный потенциометр, высокая точность напряжения и регулирования тока, хорошая стабильность.8. Двухцветная лампа, рабочее состояние будет четким с первого взгляда9. Регулируемое напряжение и ток, эффект wich хорош. Применение:1. Мощный светодиодный драйвер.2. Зарядка литиевой батареи (или свинцового аккумулятора).3. Автомобильный источник питания.4. Низкое напряжение системы питания.5. Аккумулятор 6 в, 12 В, 14 В, 24 В.6. Бортовой Блок питания ноутбука.7. Регулируемый источник питания.8. Система низкого напряжения питания. Зарядка аккумулятора:1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировкиПотенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.5. Подключен к батарее, попробуйте зарядить.(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.) Светодиодный привод постоянного тока:1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки токаПотенциометр, чтобы убедиться, что выходной ток ожидаемый светодиодный рабочий ток.4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный напряжения.5. Подключение светодиодный, тест.(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)

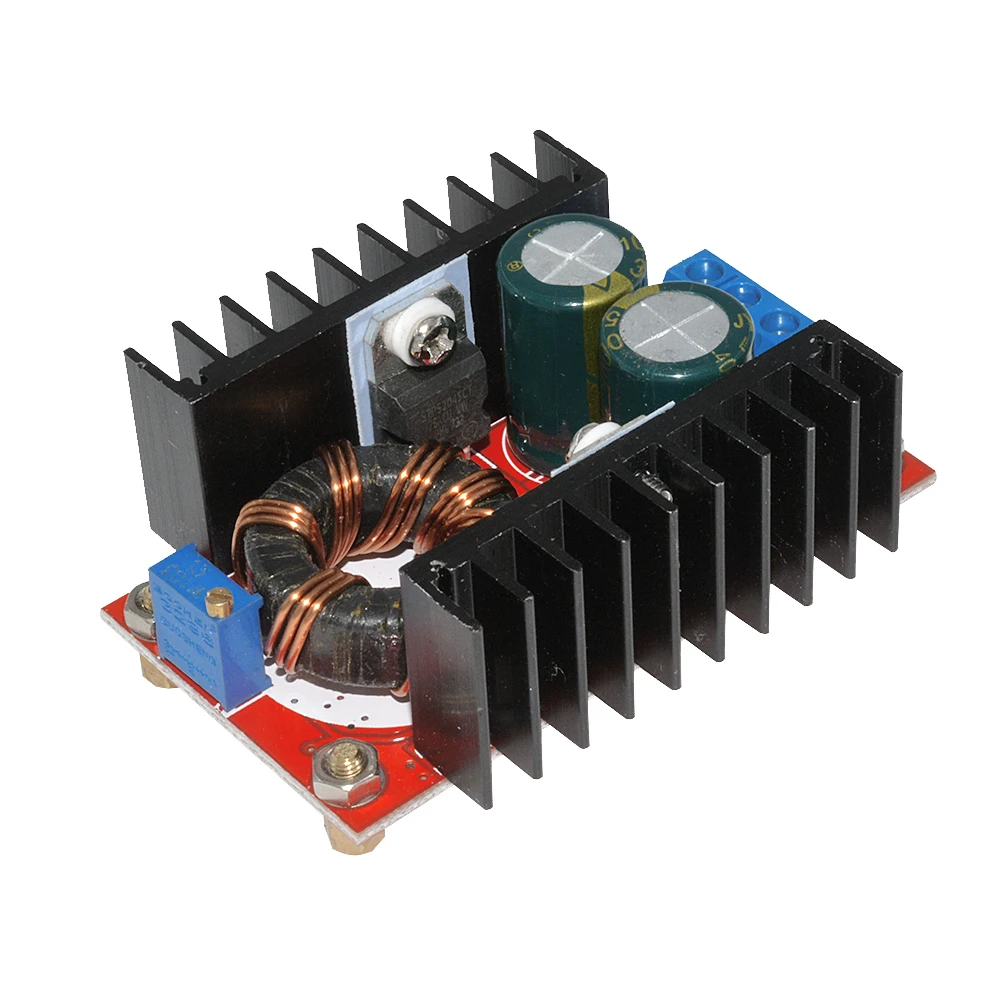

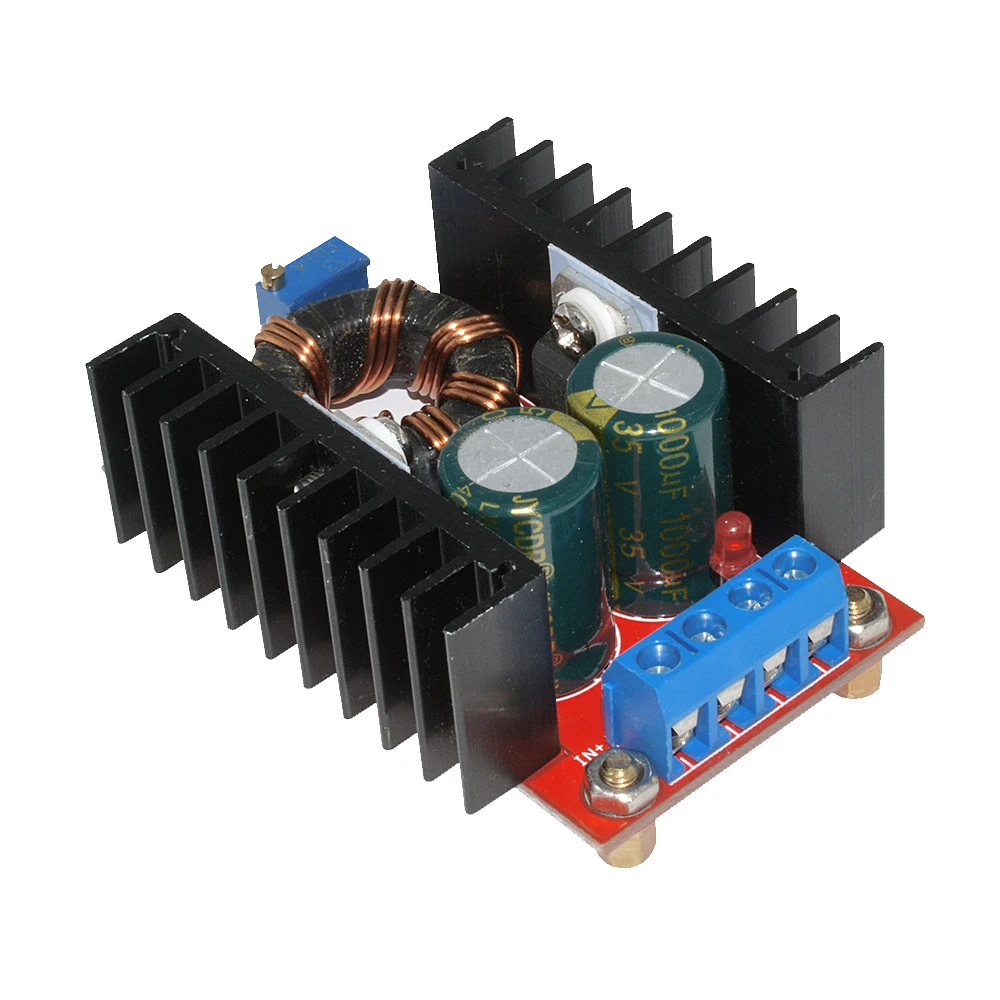

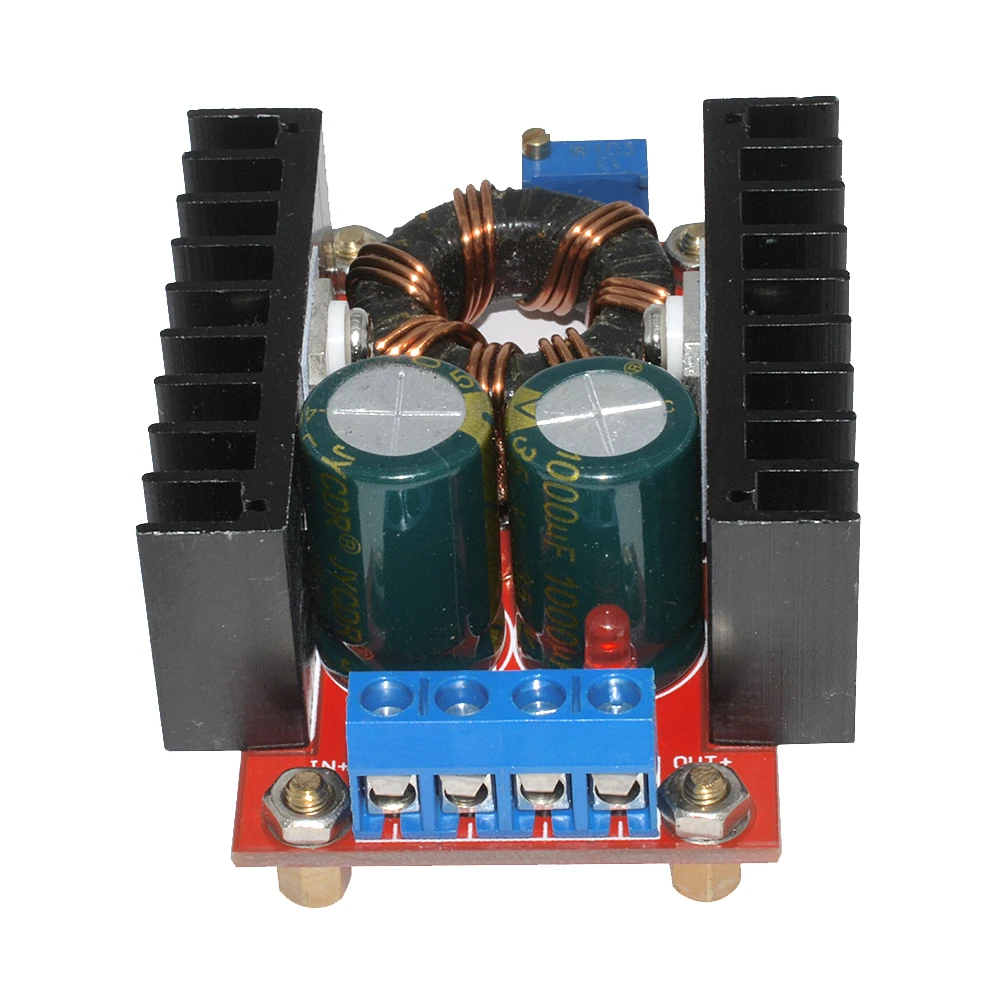

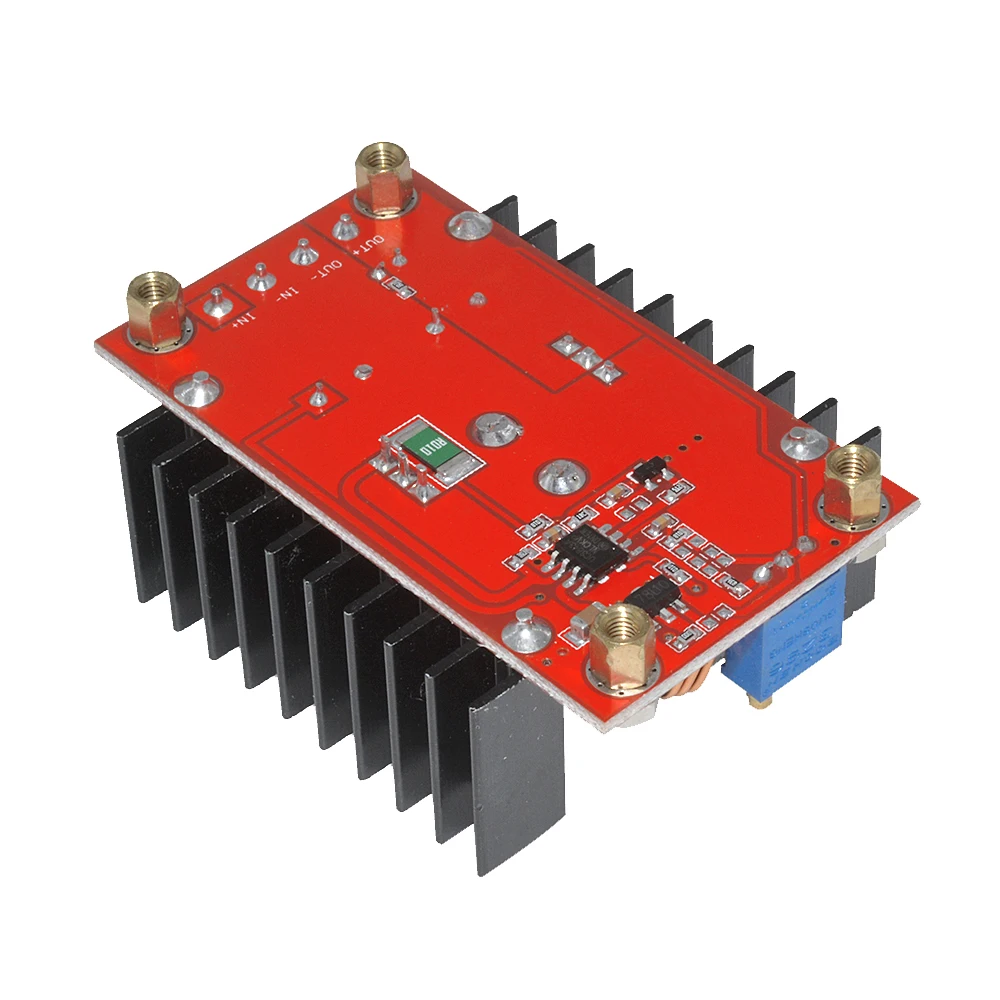

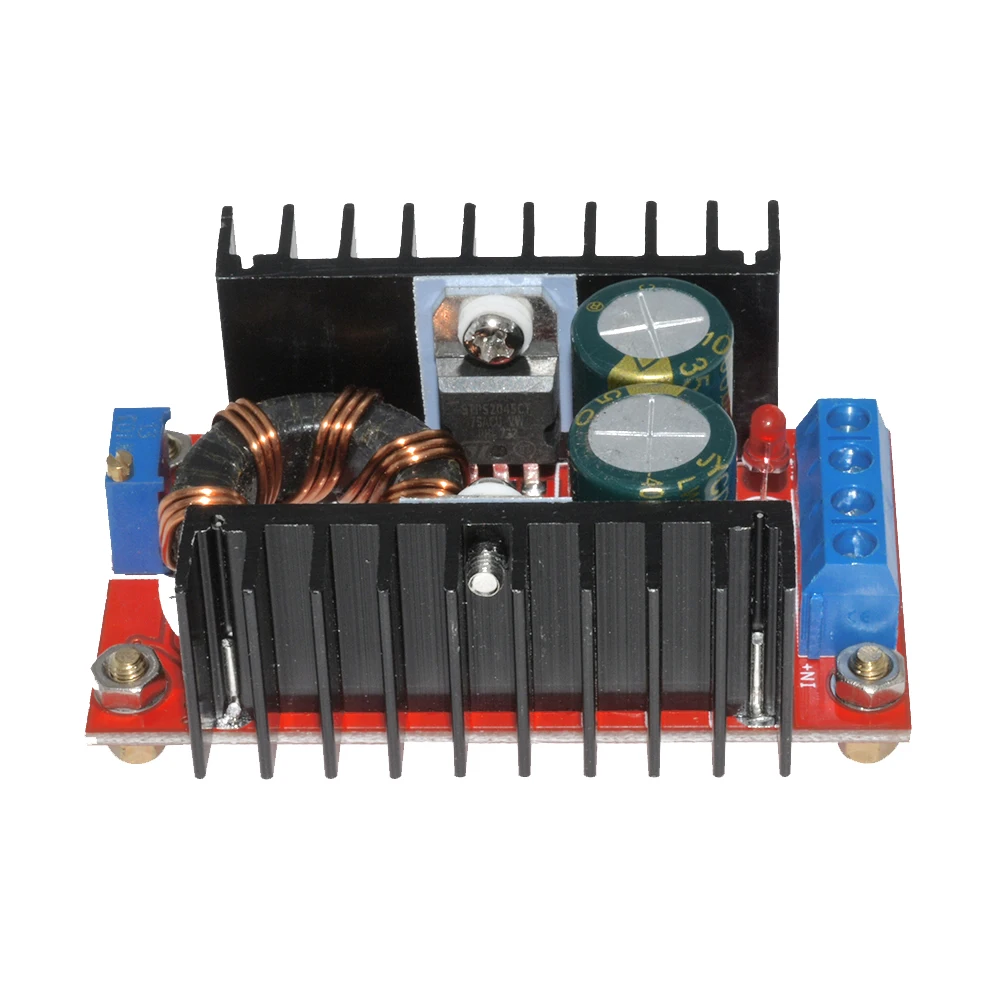

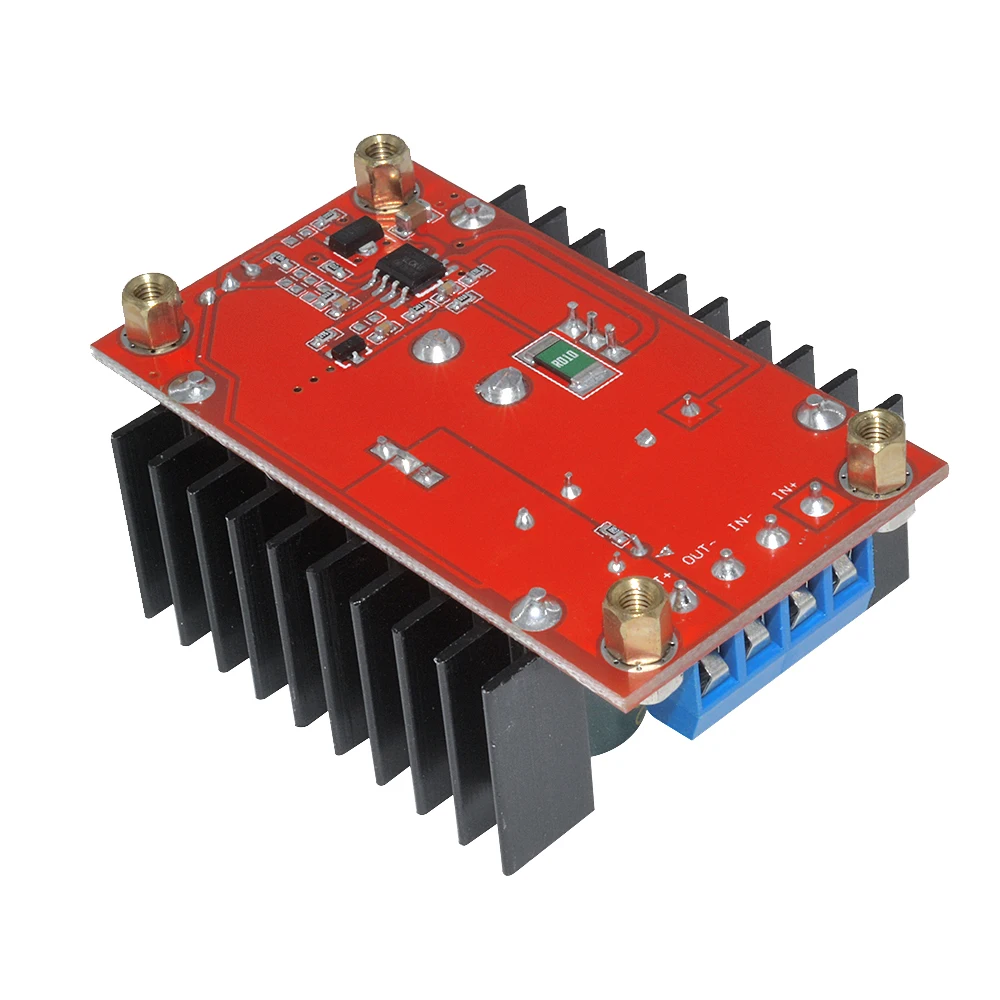

150 Вт Boost DC-DC:

Размеры: 65 (длина) * 47 см (ширина) * 23,5 (высота) мм (без учета медная колонка)100% абсолютно новый и высококачественный dc-dc повышающий преобразователь 10-32 В до 12-35 В повышающее зарядное устройство Модуль питания 150 ВтРегулируемая статическая мощность постоянного тока регулятор напряжения преобразователь модуль 10-32 В до 12-35 В шаг вверх 150 Вт 6AВходное напряжение: 10-32 В постоянного токаВыходное напряжение: 12-35 В постоянного тока (регулируется)Выходной ток: 6 a (макс.)Входной ток: 10A (макс.)Выходная мощность: Естественное охлаждение 100 Вт (макс.), усиление охлаждения 150 Вт (макс.) реальная мощность.Эффективность преобразования: 94% (при входе 19V 2.5a выход 16V, ссылка)Выходная пульсация: 2% (макс.)Рабочая температура: Промышленная (от 40 ° c до + 85 ° c), температура окружающей среды, wining 40 градусов, пожалуйста, уменьшите мощность для использования или для улучшения охлаждения).Температура полной нагрузки: 45 градусовТок без нагрузки: 25 мАРегулирование напряжения: 0.5%Регулирование нагрузки: 0.5%Скорость динамического отклика: 200uS 5%Защита от короткого замыкания: нет, пожалуйста, установите предохранитель или защитную цепь на входной части.Входная защита обратного хода: нет (пожалуйста, соблюдайте обратную защиту или подключите соединение на входной части.)Размер: 65*23*56,3 ммПрименение:Регулируемый источник питания транспортного средства, подключите вход 12 В и выход может быть 14-35 В (Регулируемый источник питания транспортного средства), однако выходное напряжение не может быть меньше входного напряжения.Повышающее зарядное устройство. Вы можете использовать блок питания 12 В для зарядки аккумулятора более 12 В, например, батареи 24 В.Включите ваши электронные устройства до тех пор, пока вы настроите напряжение на нужное вам напряжение и ток не превысит Номинальный токУровень питания системы до этого, когда вы делаете проект, когда вход 10 до 18 в, и ваша системная плата и будет нуждаться около 24 В питания и мощность большая, использование обычного модуля постоянного тока слишком мало, Что вы выбираете этот модуль, мы будем вашим лучшим выбором, может быть использован без отладки прямой работы, легко достичь эффективного мощного усилителя.
