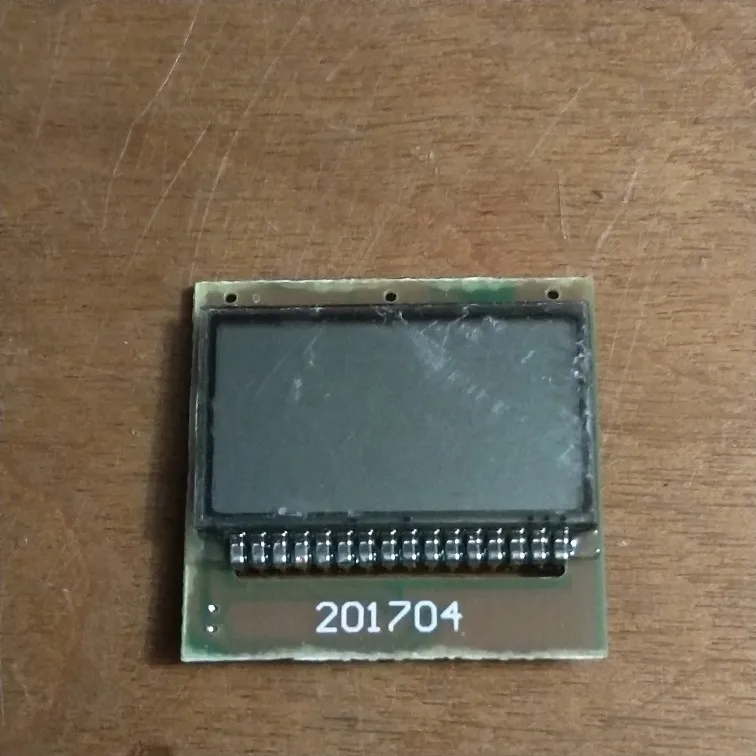

Модуль дисплея FM-радиоприемника, модуляция частоты, ЖК-дисплей SC3610, 1-5 шт.

Примечание: Этот модуль подходит для радио или передатчика с локальной схемой генератора, а не для радио DSP без локальной схемы генератора! Этот модуль представляет собой модуль схемы отображения классической частоты. Работает от SC3610D без подсветки. Готовый модуль может отображать рабочую частоту только путем добавления электричества и спайки провода от плавной лапки к локальной цепи генератора передатчика или радио. Более удобен в использовании. Первый выбор для радиолюбителей сделать частотомер-добавить частотный дисплей к радио или передатчику. Рабочее напряжение: 1,8-3,3 В, этот модуль поддерживает только отображение частоты, не поддерживает функцию часов. Диапазон отображения частоты: AM: 0,5-30 МГц, если 455 кГц; FM: 11-150 МГц, для FM, если 10,7 МГц (отключенный IFsel) и 70 кГц (короткий IFsel) можно выбрать. Размер модуля 25x24x5 мм.

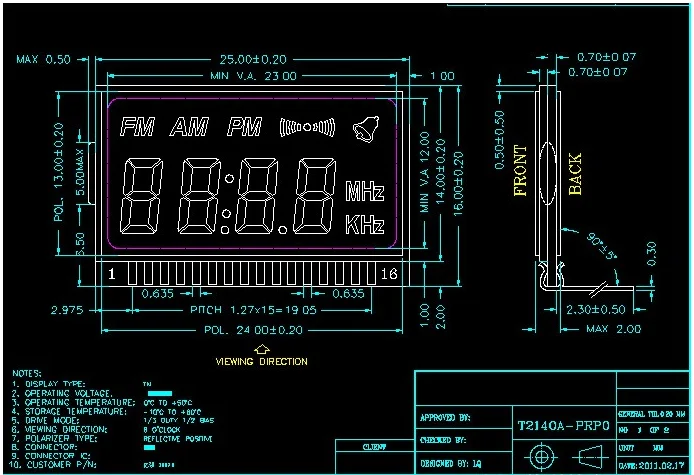

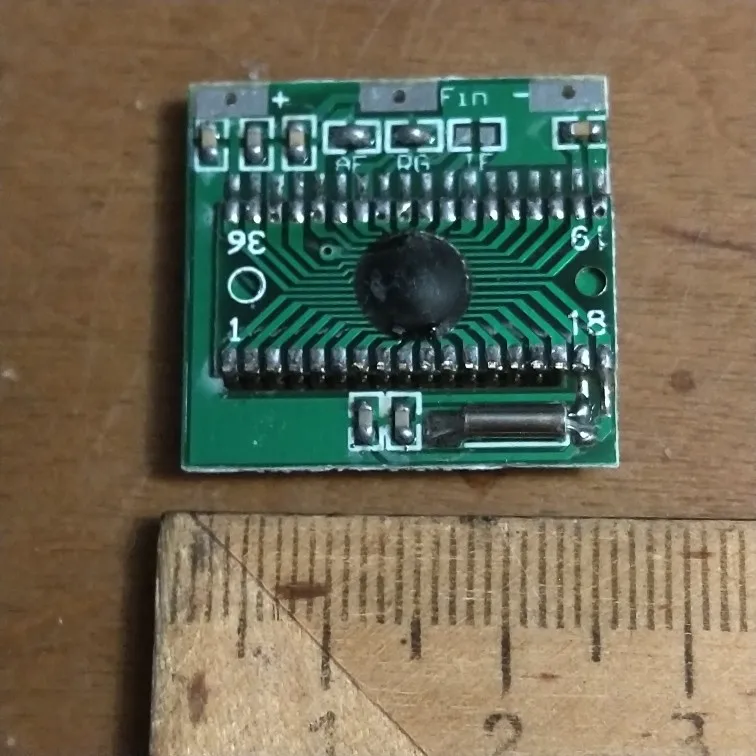

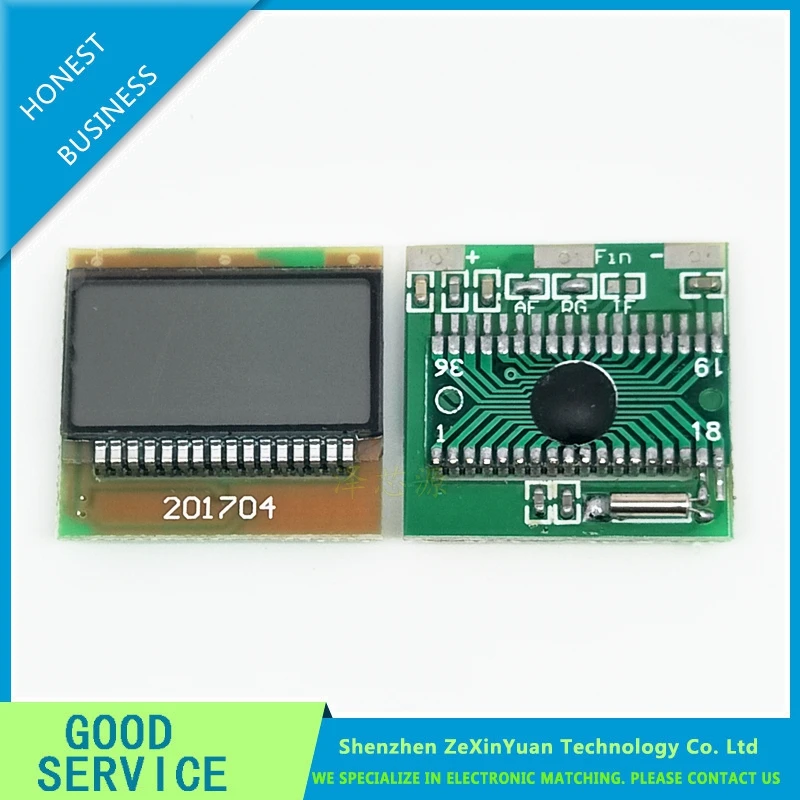

Описание функций каждого контакта:1. + коврик для сварки, питание положительное, не более 3,3 В, в противном случае может сгореть модуль.2. -коврик для сварки, отрицательный источник питания.3. Плавник, лапка входного сигнала внешнего колебания, плата имеет собственную Емкость входного сигнала, нет необходимости во внешнем подключении. При использовании для отображения частоты передатчика обычно подключается выход локального генератора или выход вторичного усилителя передатчика. В это время, если следует сократить для выбора промежуточной частоты 70 кГц, то сократить или нет AF и RG зависит от реальных потребностей. Подробности см. Ниже. Возможна погрешность около 0,1 МГц между частотой отображения и фактической частотой передачи. При использовании для отображения радиочастоты обычно принимается выход локального генератора или лапка AFC радиоприемника, и частота отображения Точная.4. Перемычка AF, выбор AM/FM, короткое подключение-модуль работает в режиме FM-дисплея, отключение-модуль работает в режиме AM-дисплея.5. Перемычка RG, при работе в режиме FM, короткий RG, диапазон частот отображения: 11-150 МГц; Отключение RG, диапазон частот отображения: 11-99,99 МГц. При работе в режиме AM, короткий RG, диапазон частот отображения: 0,5-29,99 МГц, отключение RG, диапазон частот отображения: 500-9999 кгц.6. Если перемычка, выбор промежуточной частоты FM, короткое подключение-FM-радио с промежуточной частотой 70 кГц (например, TDA7021, TDA7088 и т. д.) отключено-FM-радио с промежуточной частотой 10,7 МГц (например, CXA1691, CXA1238 и т. д.).
