Последнее обновление: 01.06.2022

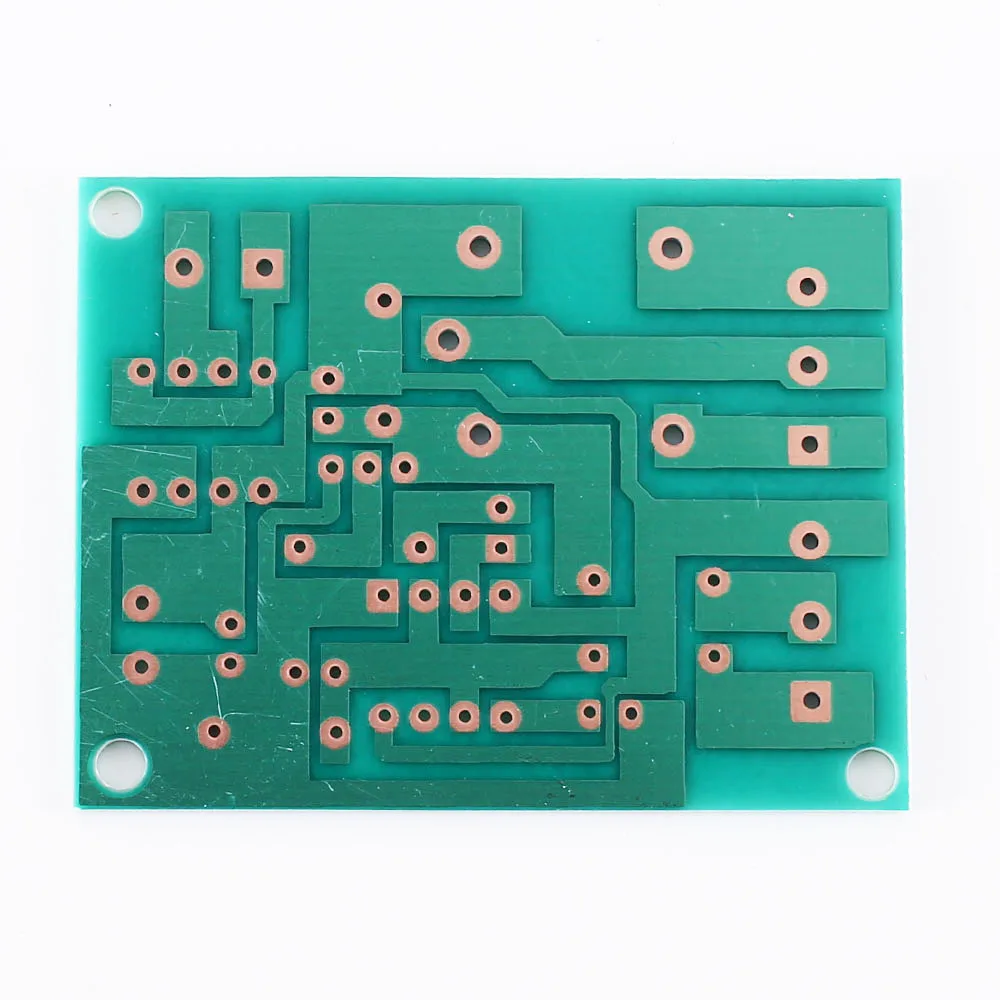

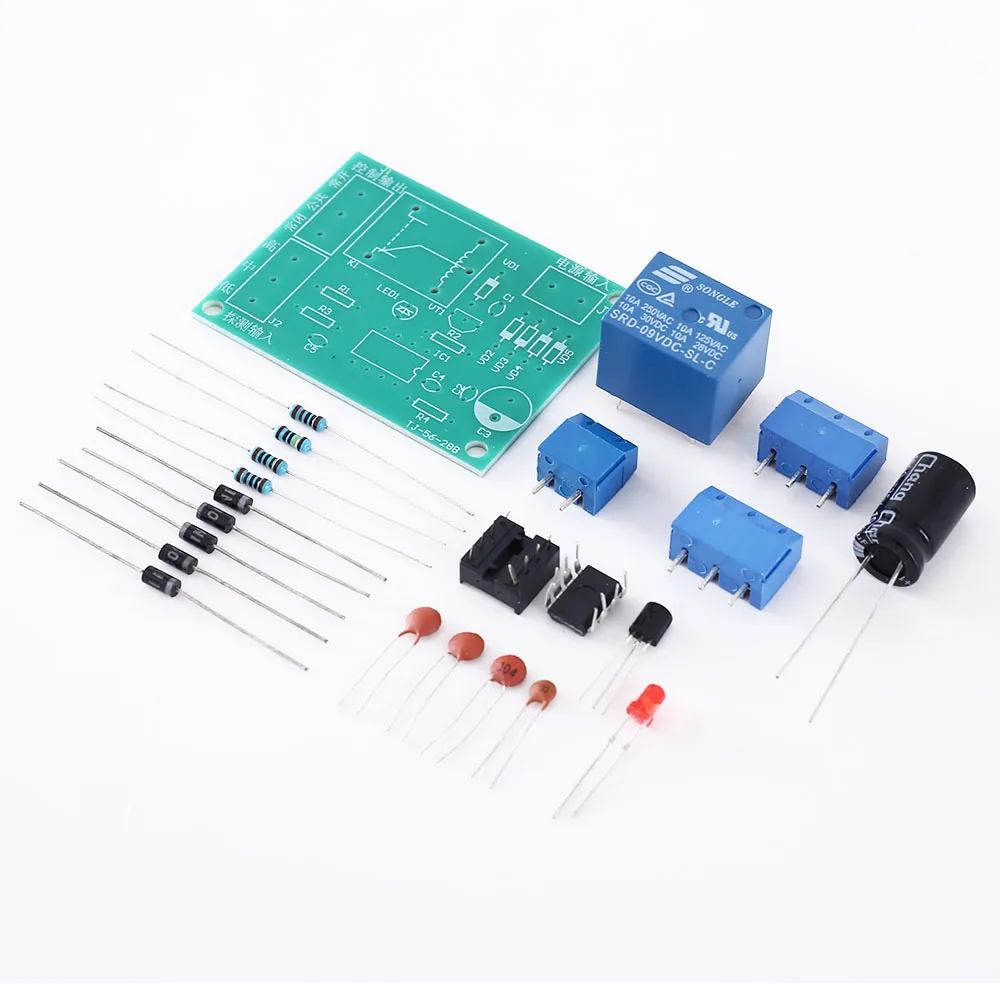

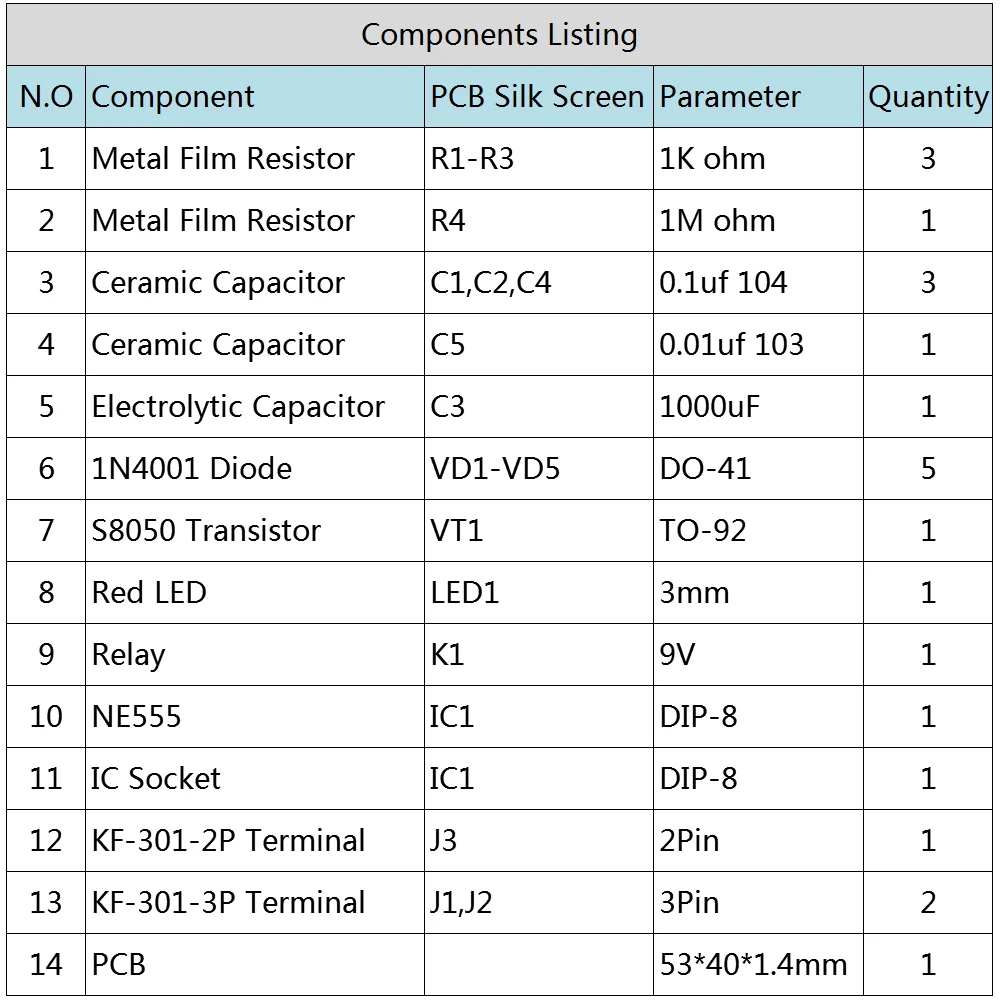

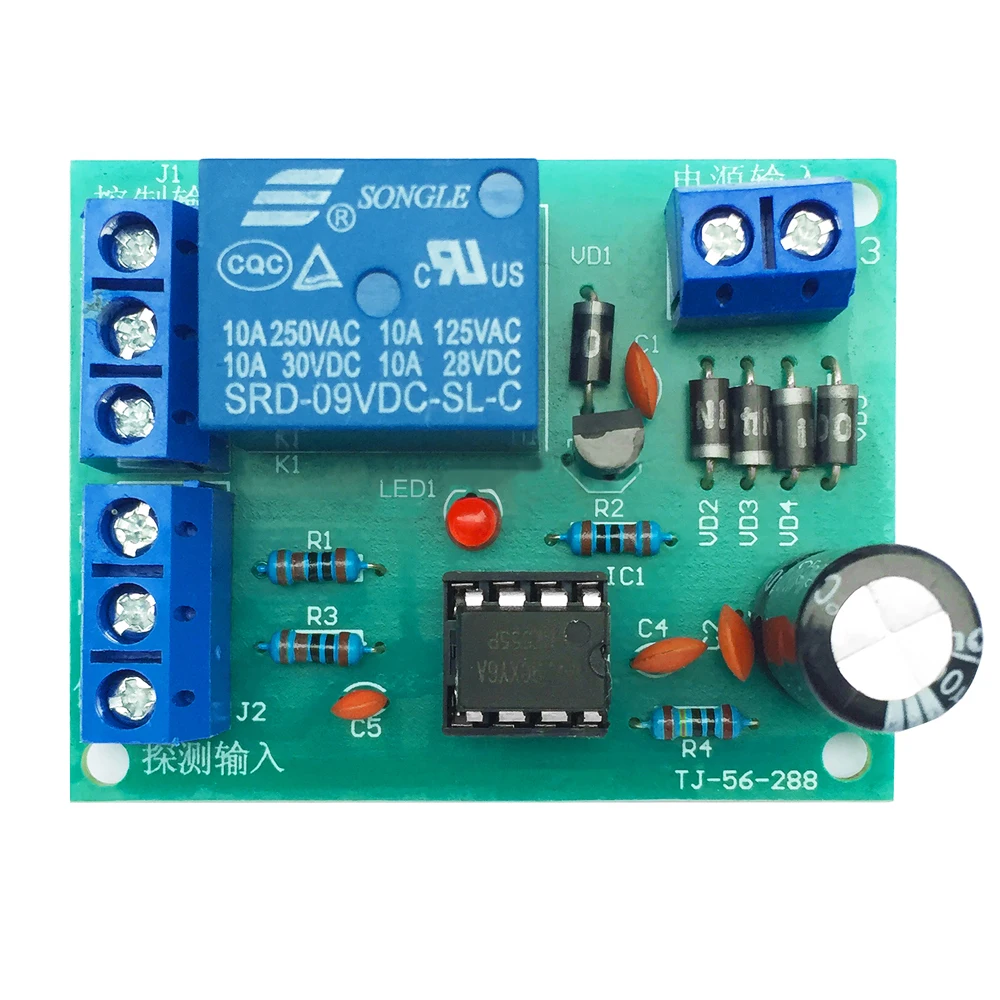

Описание: Эта схема тщательно разработана для удовлетворения реальных потребностей в бытовой перекачке воды. Устройство управляет перекачкой воды в соответствии с определением уровня воды в бассейне (водонапорная башня) для управления реле высокого тока. Полезная модель обладает такими преимуществами, как небольшой объем, простая проводка, низкое энергопотребление, большая коммутационная мощность, сильная защита от помех и высокая функциональная стабильность. Он может стабильно реализовать водяной насос (Соленоидный клапан), автоматически Откачивая воду, когда у бассейна (водонапорная башня) недостаточно воды, и автоматически останавливать водяной насос (Соленоидный клапан), когда вода заполнена. Напряжение питания: переменный или постоянный ток 8-12 В Принцип: Источник питания переменного или постоянного тока-вход от J3, VD1-4 используется для полного исправления, C2, C3 отфильтрованы для подачи питания в цепь управления, NE555 и периферийные компоненты образуют схему управления ядром, в которой 2-й и 6-й контакты соединены вместе. Клемма управления, когда уровень воды очень низкий, то есть 2 и 3 фута J2 отключаются от 1 контакта. Так как вытягивание R4 делает напряжение 2-го и 6-го контактов NE555 меньше 1/3 от напряжения источника питания, выходная клемма 3 становится высоким уровнем. LED1 загорается, VT1 включается, реле K1 втягивается, внешний Насос запускается, по мере повышения уровня воды, 2 фута J2 сначала включаются на 1 футе, но так как R1 подключен к коллектору VT1, процесс откачки все еще низкий уровень. Нет влияния на цепь управления, насос продолжает работать, когда уровень воды поднимается до 3 футов J2, высокий уровень добавляется к 2, 6 футов NE555 через корпус воды, Так что напряжение 2 и 6 футов выше, чем напряжение источника питания 2/3, низкий уровень выхода NE555, LED1 выключен, VT1 выключен, реле выключено, И насос перестает работать. Когда уровень воды падает ниже контакта J2 3, 3 контакта теряют высокий потенциал, но коллектор VT1, подключенный к 2 контактам, высок, так что напряжение 2, 6-контактный разъем NE555 поддерживается на уровне выше 1/3 от напряжения источника питания, и схема находится в режиме ожидания. Состояние, пока уровень воды не будет ниже 2 футов J2, водяной насос добавляется в цикл циркуляции воды.
