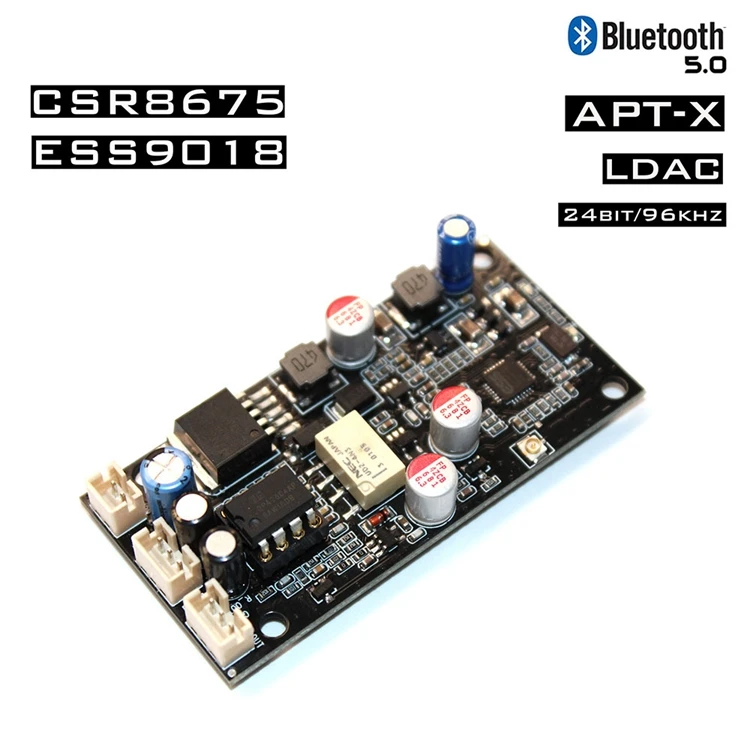

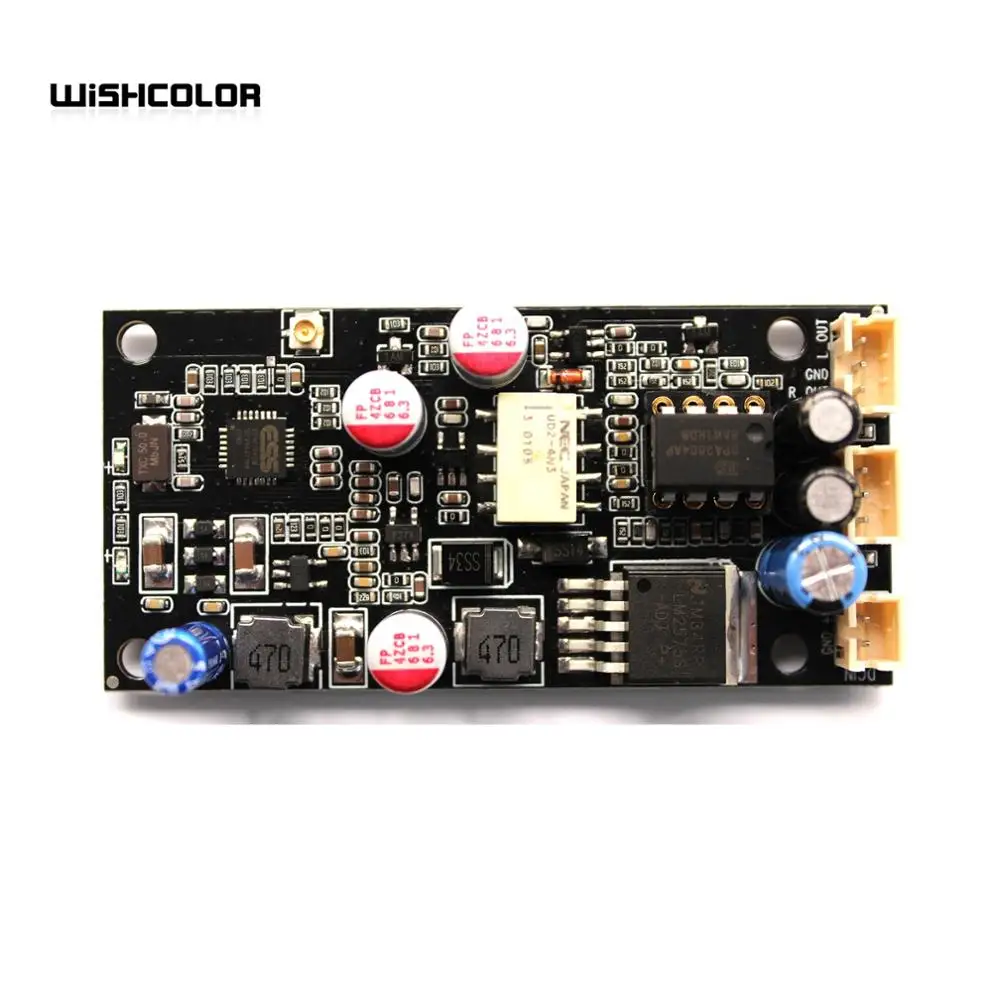

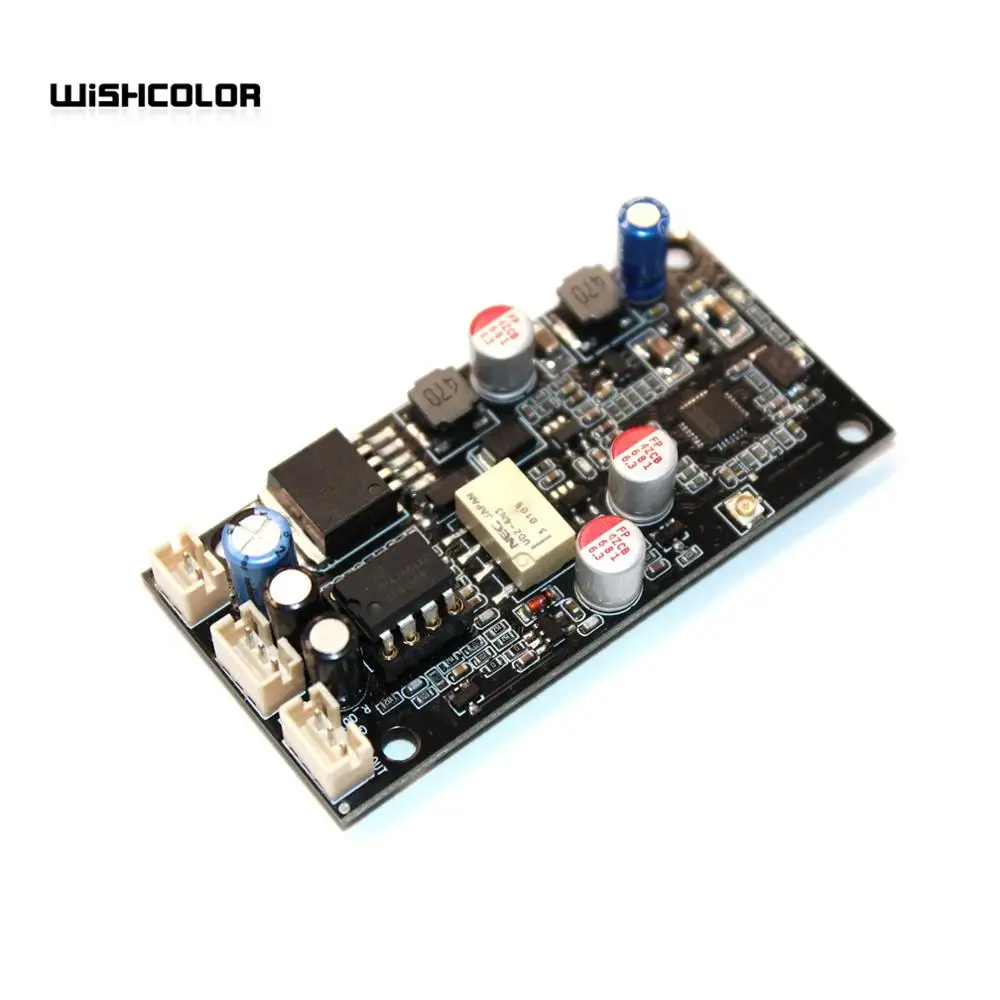

JC-SQ875 Bluetooth ЦАП Плата CSR8675 BT5.0 и ES9018 ЦАП типа B с антенными кабелями Особенности: 1. Плата приемника Аудио Bluetooth использует чип CSR8675 в качестве цифрового приемника звукового сигнала Bluetooth, с функцией передачи цифрового сигнала I2S на декодирование микросхем ES9018, выход аналогового аудиосигнала через двойной фильтр усилителя op для усиления выходного сигнала. 2. Поддерживает беспроводной прием Bluetooth и одноканальный AUX аналоговый аудио вход для переключения выходного сигнала. Переключение без потерь с реле не повлияет на качество звука. 3. Предпочтительный режим AUX line по умолчанию, режим автоматического переключения и Bluetooth. 4. Модуль SQ875-это высокоуровневая версия, которая поддерживает протокол LDAC и частоту дискретизации 24 бит/96 кГц, что превышает частоту дискретизации 24 бит/48 кН APTX-HD. 5. Питание от одного источника питания постоянного тока. Широкий диапазон напряжения: DC 5V-32V постоянного тока. Его многоуровневый регулятор напряжения, модуль Bluetooth, чип DAC, чип op amp питаются от независимого чипа управления питанием. В Операционный усилитель получает питание от двойной ± 13V источника питания.

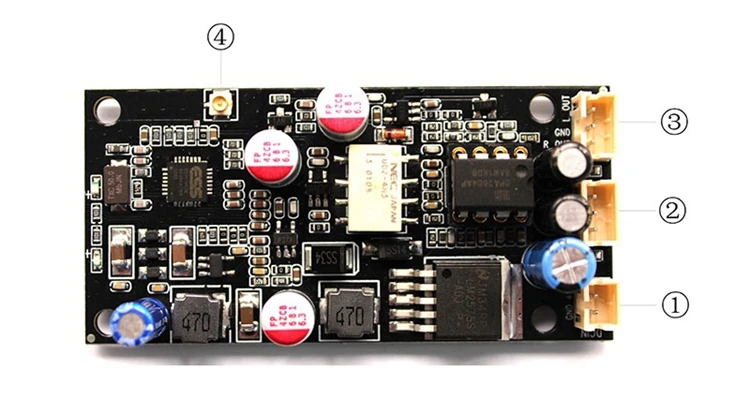

①Входной порт источника питания постоянного тока:

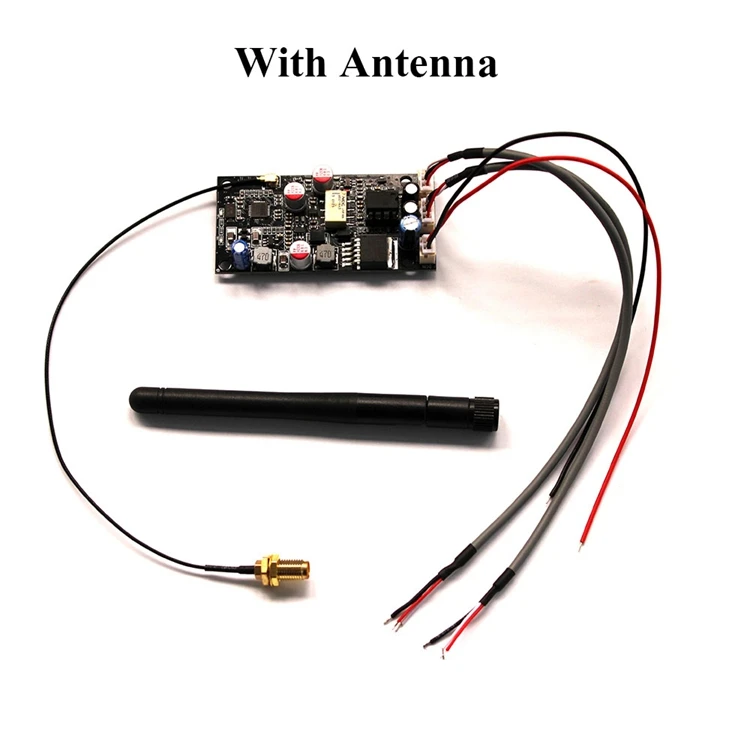

Красный (+ 12 В)-положительный, черный (GND)-отрицательный. Поддерживает DC5V-32V. Внимание: пожалуйста, не используйте источник питания переменного тока. ②AUX аналоговый аудио входной порт: Белый провод (INL)-левый канал, черный (GND)-аудио заземляющий провод, красный (INR)-правый канал. Внимание: пожалуйста, правильно Подключите провод заземления. ③ Порт аудиовыхода: Белый провод (L-OUT)-левый канал, черный (GND)-аудио заземляющий провод, красный (R-OUT)-правый канал. Внимание: пожалуйста, правильно Подключите провод заземления. ④Antenna Порты и разъёмы: Просто подключи и работай. 2,4 GHz антенна может быть применена по этому вопросу. Когда модуль установлен в металлическом корпусе, внешняя антенна должна быть установлена или рабочее расстояние будет резко сокращено. Посылка включает в себя: -1 x плата Bluetooth DAC Type B с антенными кабелями
