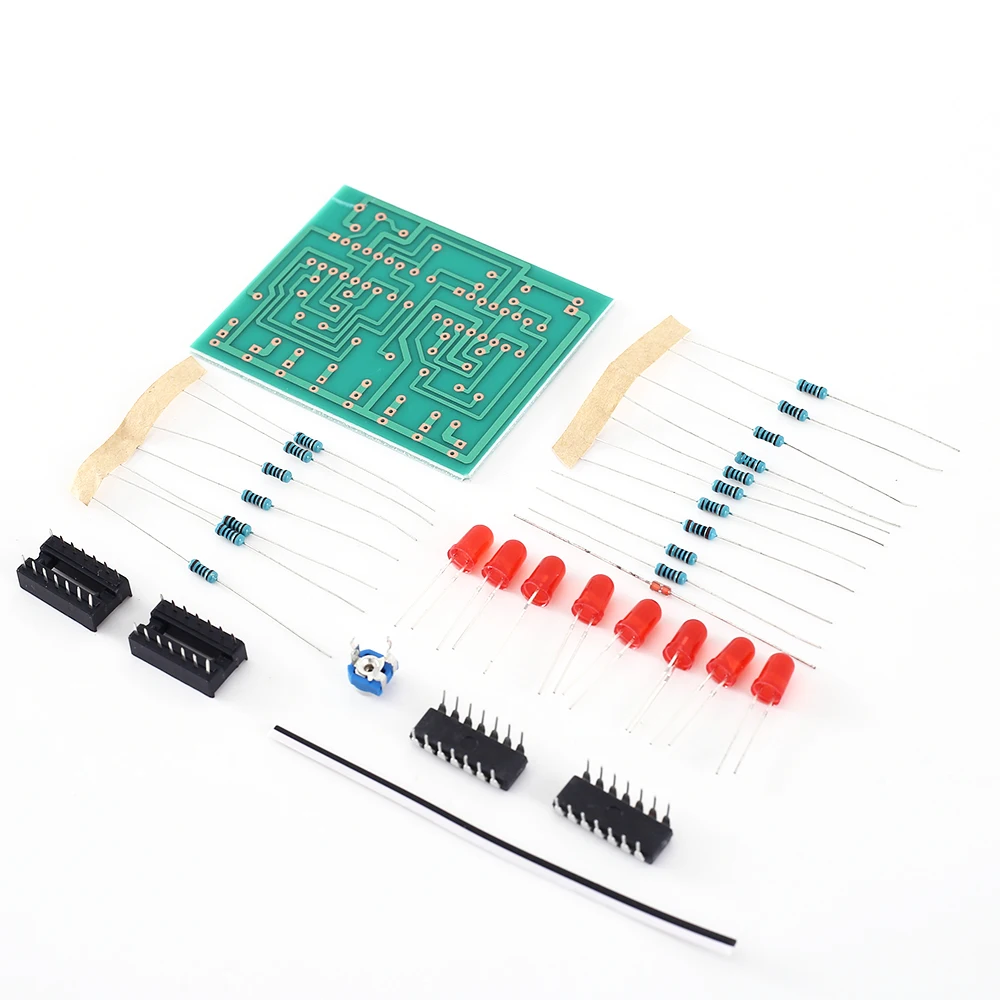

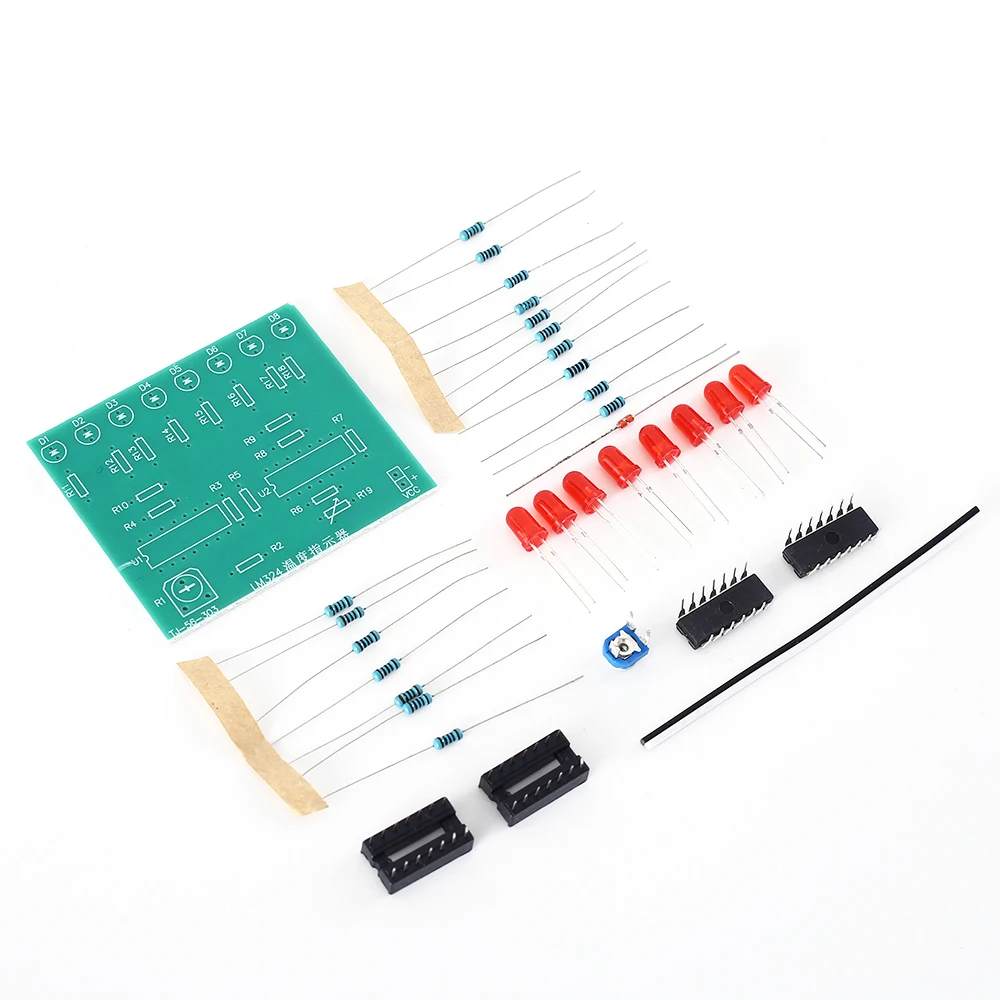

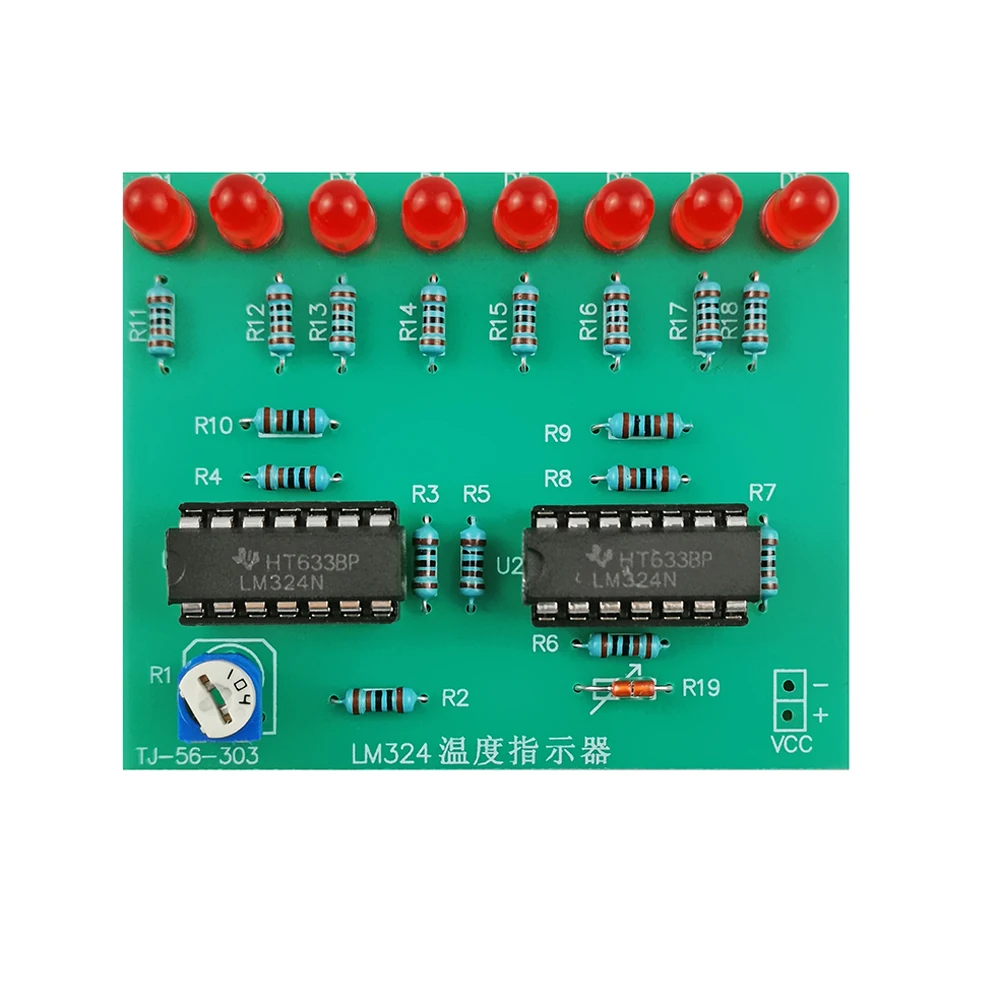

Набор сделай сам LM324, индикатор температуры, датчик термистора, электронные компоненты, набор термистора

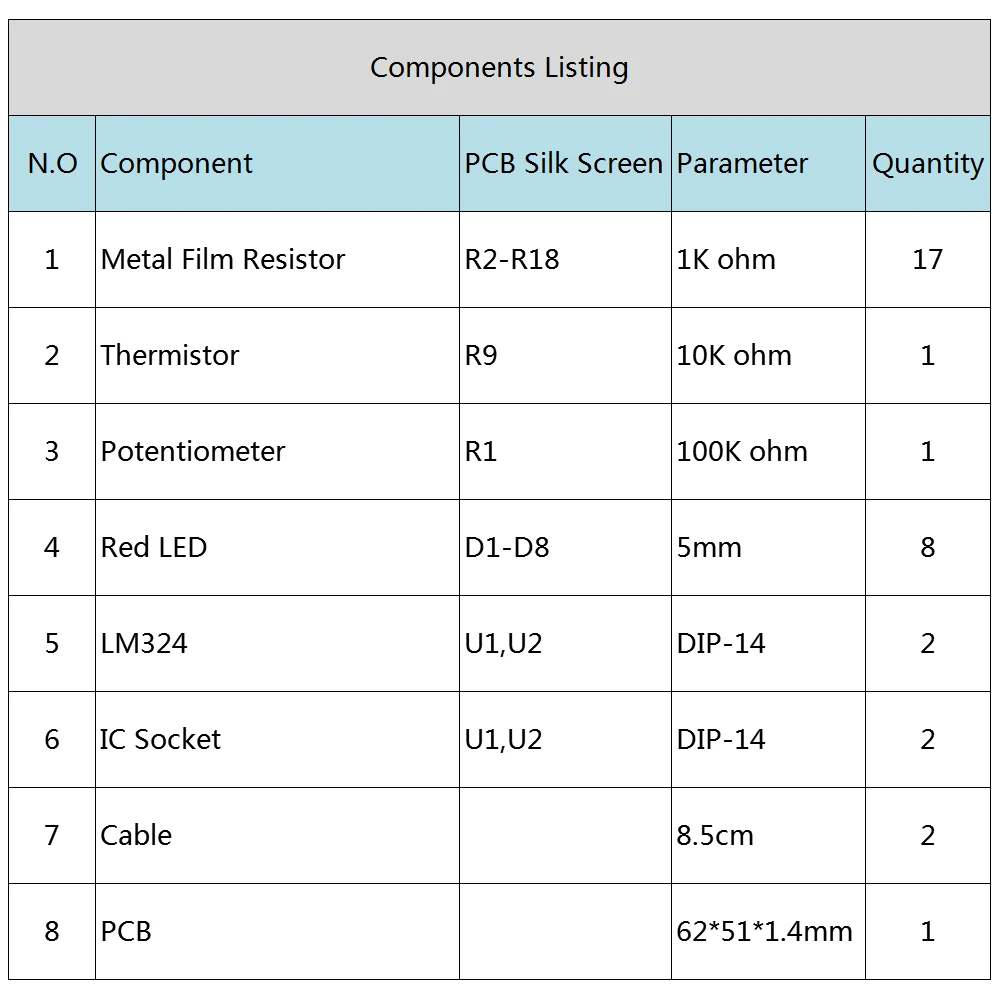

Описание:

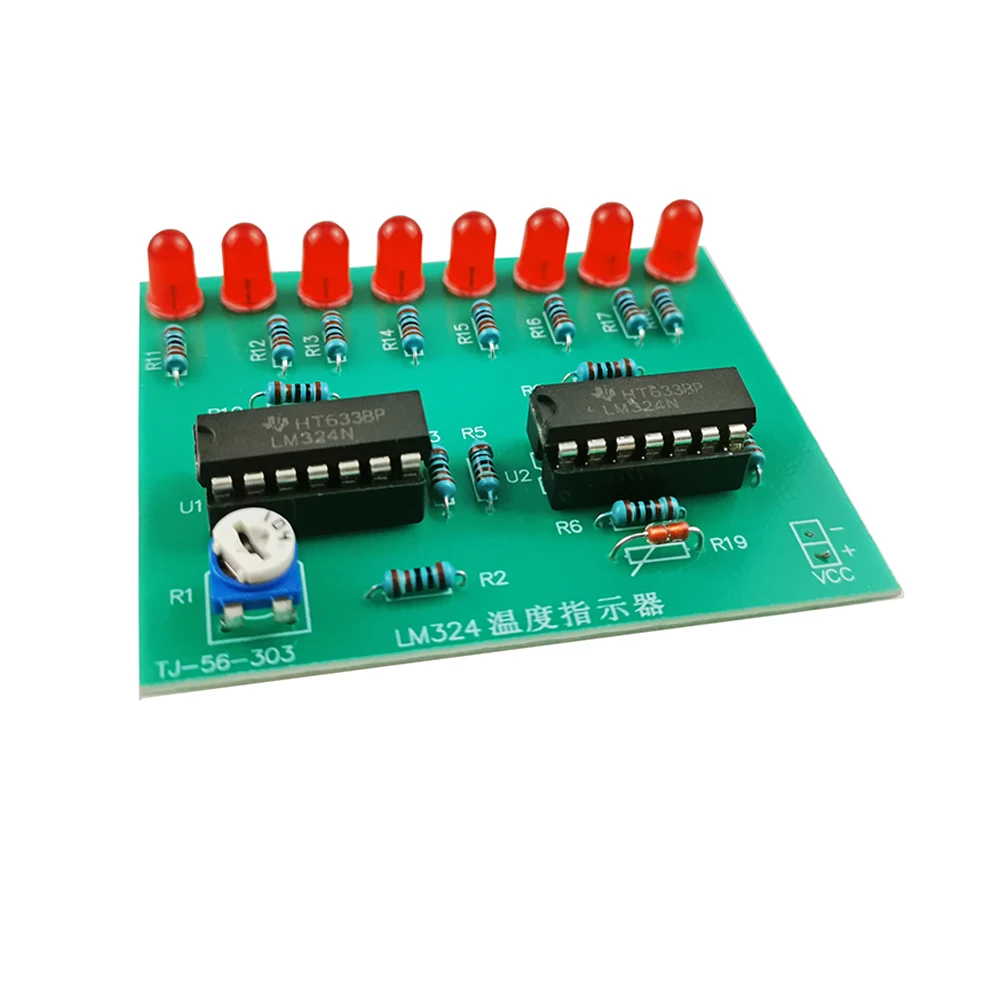

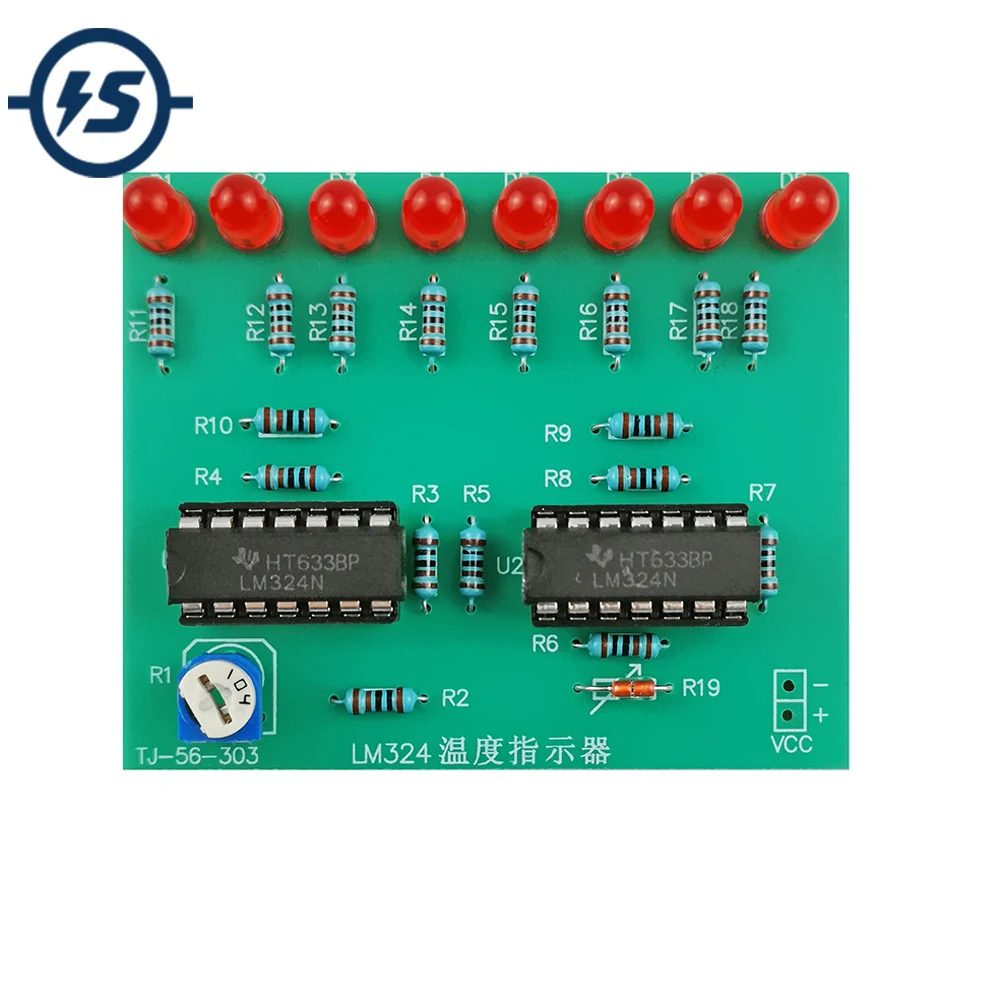

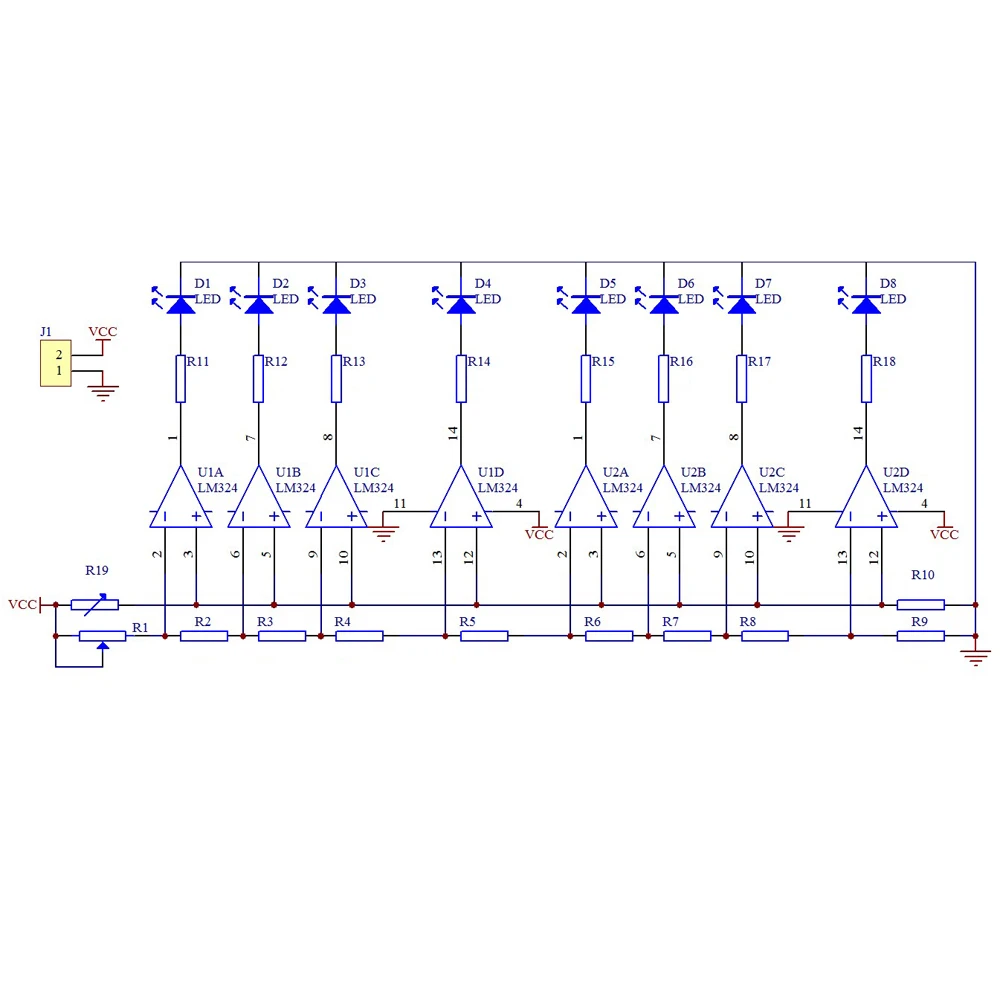

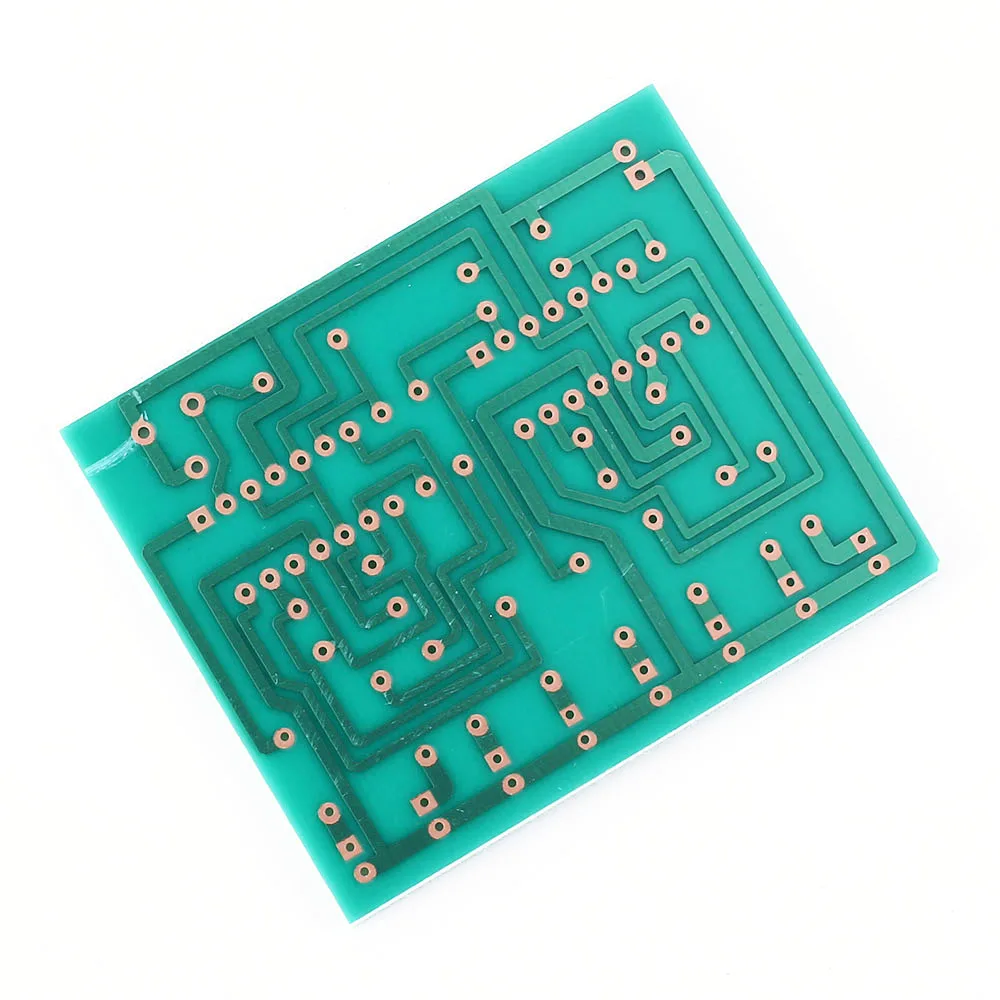

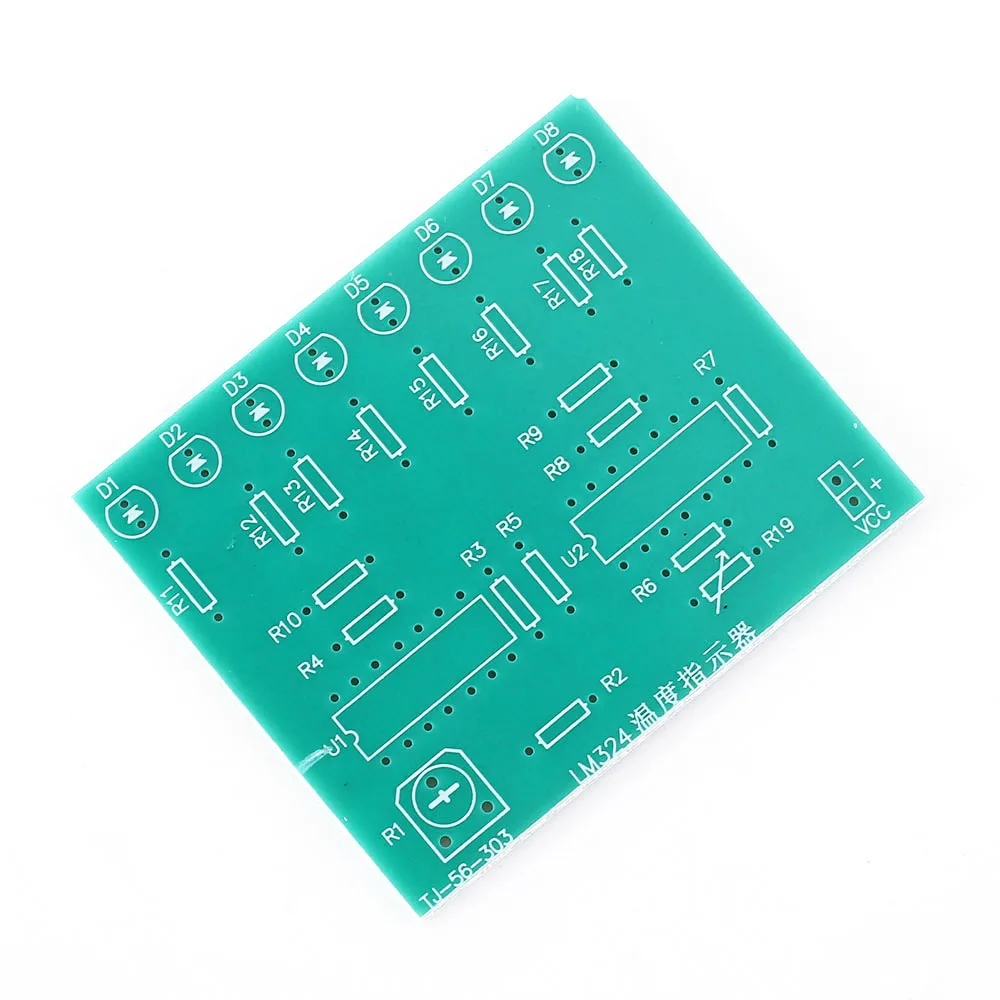

Эта схема в основном состоит из двух интегрированных операционных усилителей LM324. Один LM324 содержит четыре одинаковых операционных усилителя. Схема использует два LM324s для формирования 8-уровневого компаратора напряжения. Каждый операционный усилитель подключен к компаратору напряжения. Инверторный вход компаратора делится последовательным резистором, и напряжение поступает в инверторный вход компаратора напряжения от низкого до высокого. Термистор-это термистор с отрицательным температурным коэффициентом. Чем выше температура, тем ниже сопротивление. Термистор последовательно подключается с помощью резистора с фиксированным сопротивлением, который последовательно подключается к неинвертирующему входу компаратора напряжения. Когда температура поднимается, сопротивление термистора уменьшается, последовательное напряжение на нем повышается, а напряжение превышает напряжение инвертирующей входной клеммы, Компаратор напряжения выводит высокий уровень, И загорается соответствусветодиодный. Чем выше температура, тем выше выходная мощность. Чем больше компараторов напряжения уровня, тем больше светодиодов загораются, указывая температуру. Регулируемый резистор R1 может регулировать диапазон индикации температуры.

Рабочее напряжение: источник питания постоянного тока 5 В
