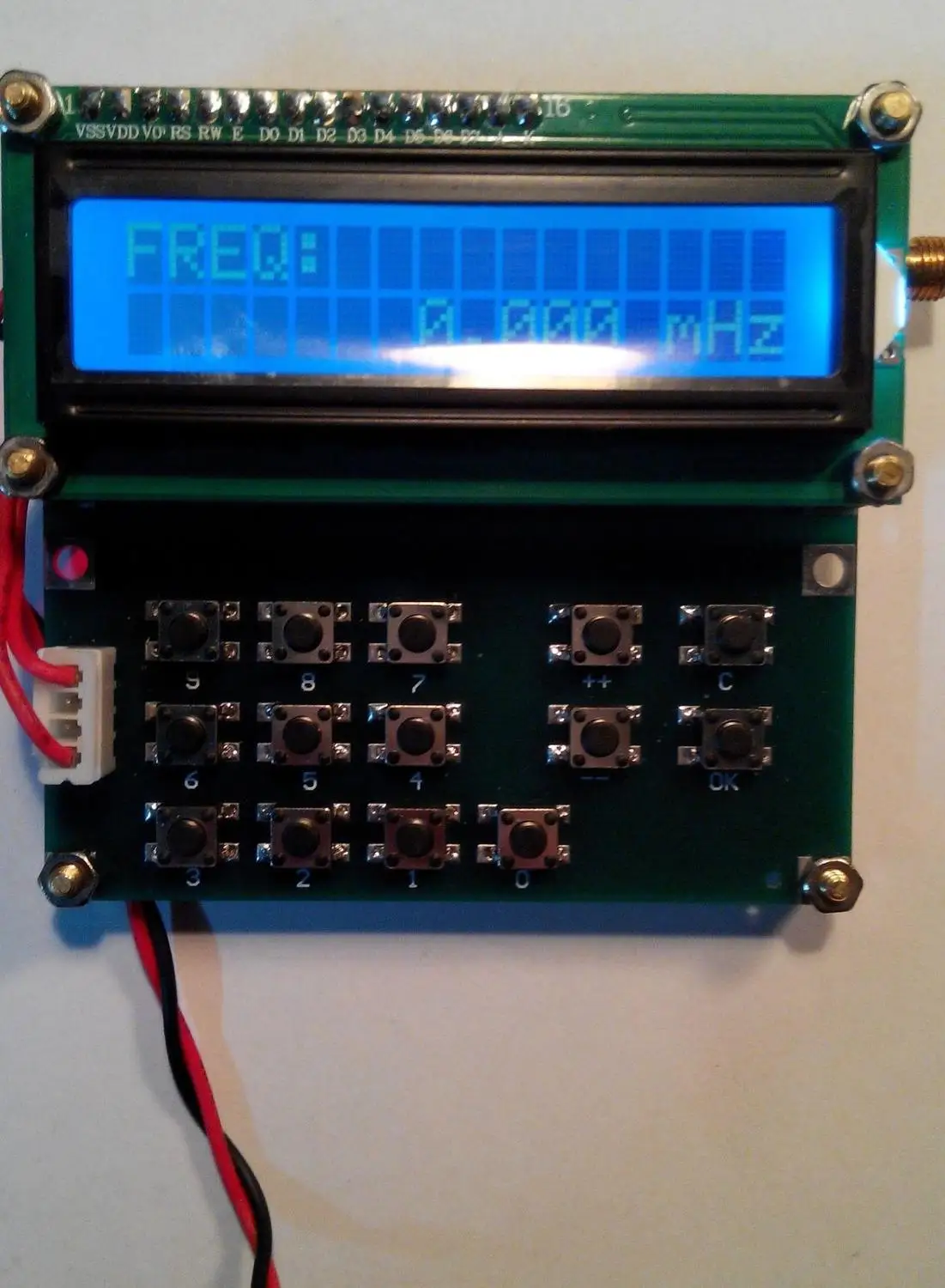

Источник сигнала VFO генератор сигналов переменной частоты 35 МГц-4000 МГц
Описание:

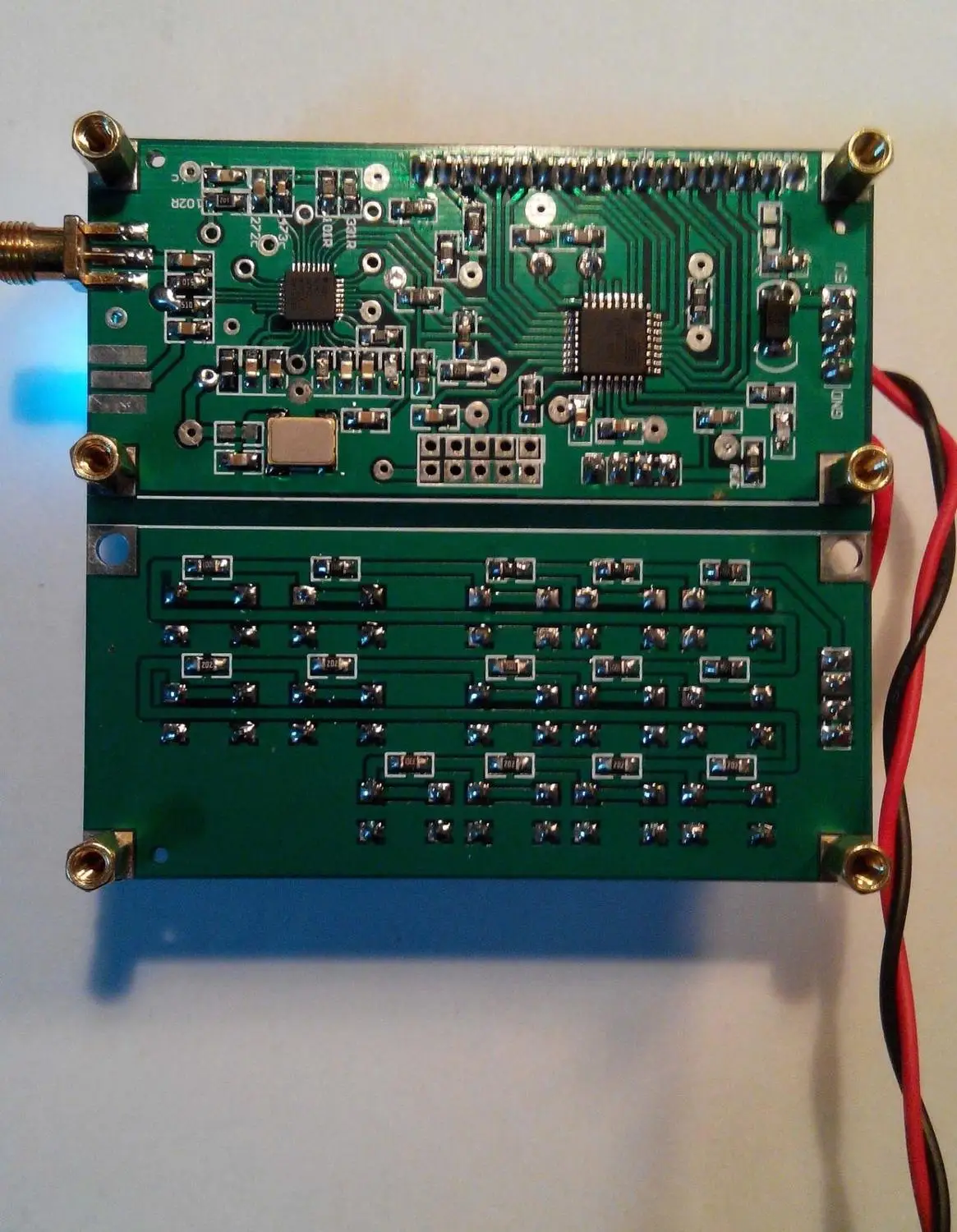

Особенности: Простой радиочастотный генератор сигналов VFO-осциллятор переменной частоты Питающее напряжение: DC 4,5 V-5,5 V, пожалуйста, имейте в виду, что эта машина не имеет встроенный регулятор напряжения блока, не должен поставить более диапазон напряжения Ток в режиме ожидания: <60 мА Ток излучения: <200 мА Выходное сопротивление: 50 Ом Диапазон выходной частоты: 35 МГц --- 4000 МГц Шаг выхода: 1 кГц --- 8 кГц Выходная мощность: -1dBm (W) @ 150MHZ (тестовая мощность абсолютное значение) около 1 милливатт Основные компоненты: avr mega8 микроконтроллер, экономически эффективным однокристальный широко применяется для m16 низкая версия, периферийных АЦП имеет 2,56 v Регулятор источника, Это недоступно для других микроконтроллеров среднего диапазона. Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, D триггера). 35 -- 2200 МГц получено частотным делением. После формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты. DDS трудно достичь в полной полосе пропускания.(После того, как сигнал разделен, он должен быть прямоугольной волной, и амплитуда становится уровнем триггера) Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным. Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием. Эта клавиатура работает с 14 кнопками ppt, 0 ~ 9 клавишами чисел, 10, «+ +» и «-» клавиши регулируют частоту для использования, а также генерируют выходное поведение. Нажмите кнопку «+ +» или «--», чтобы добавить 1 КГЦ или 1 кГц к исходному выходу частоты. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды. Непрерывное или непрерывное снижение произойдет. Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; 100 кГц на 550 МГц ~ 4000 МГц. Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «ok».Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы запустить, и нажмите еще раз, чтобы остановить передачу. Поведение запуска, вызванное «+ +» или «-», требует двух «ок», чтобы завершить поведение запуска.Этот продукт находится в верхней правой части дисплея, когда происходит выходное излучение. В углу появится кнопка «>», кнопка «C» прекратит излучение и частота будет нулевой.
Содержимое посылка100% Новый бренд 1 xSignal source VFO генератор сигналов переменной частоты 35 МГц-4000 МГц
