Детская плата для разработки WIFI + Bluetooth интерфейса
339,04₽
В наличии!
Shenzhen Duoweisi Tech Co., Ltd. - Надежность 97%
Более 2316 подписчиков, дата открытия магазина 01.05.2015
- Положительные оценки: 98% (1446)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 10.09.2024
Макетная плата для IoT с Bluetooth, Wi-Fi и Bluetooth, с поддержкой...
0 Отзывов
0 Заказов
618,27₽ -5.56%
Обзор: материнская плата

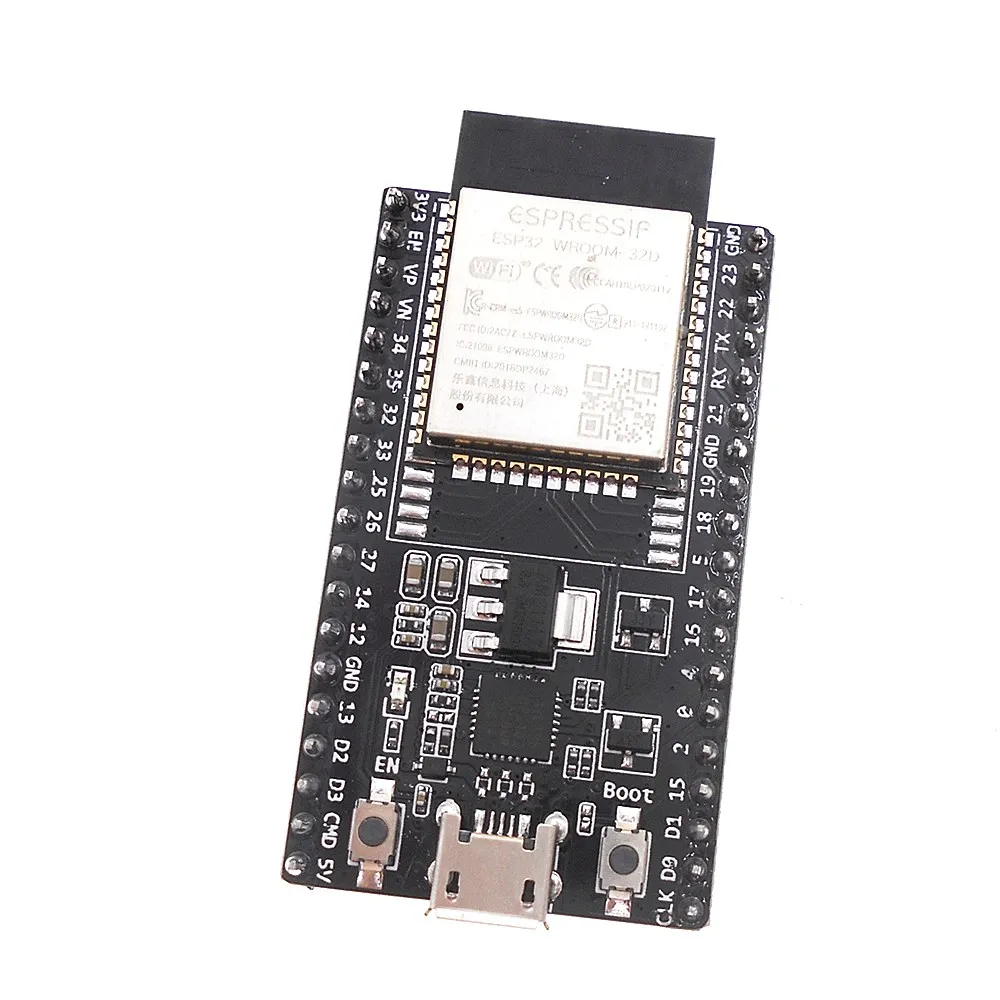

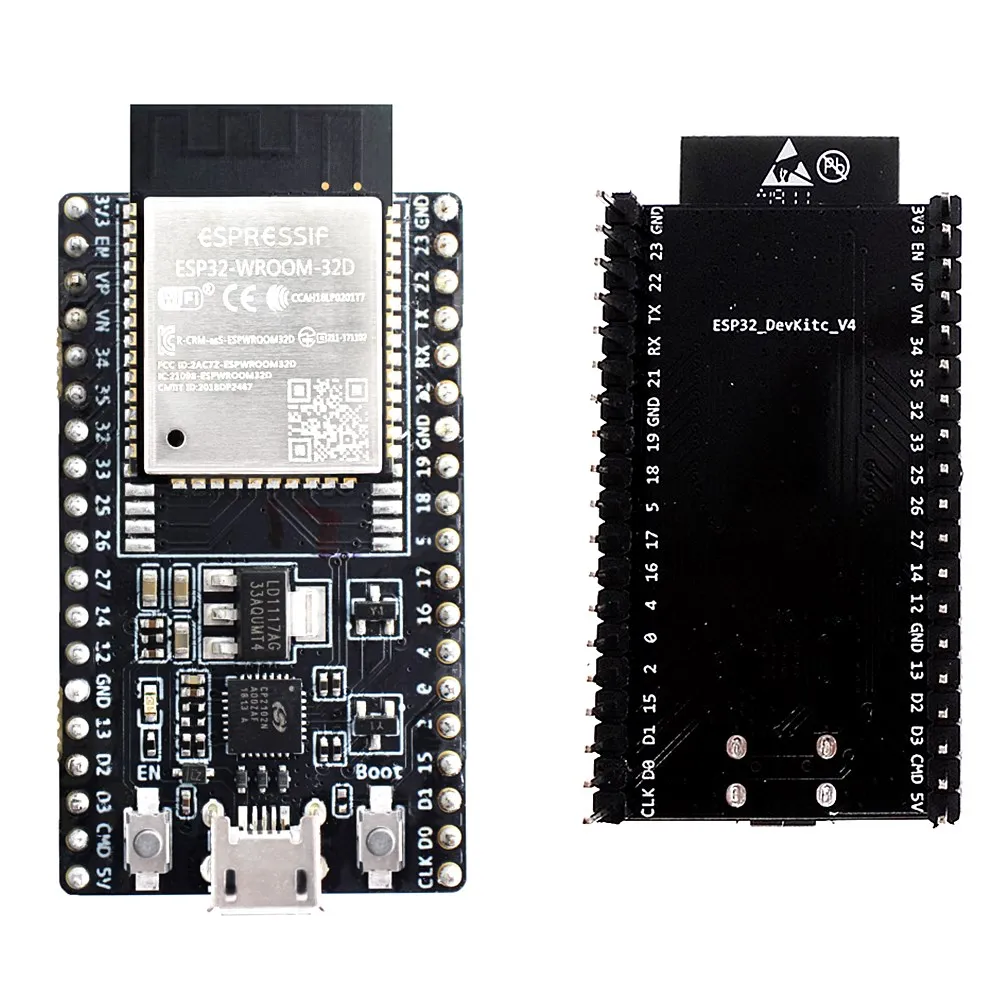

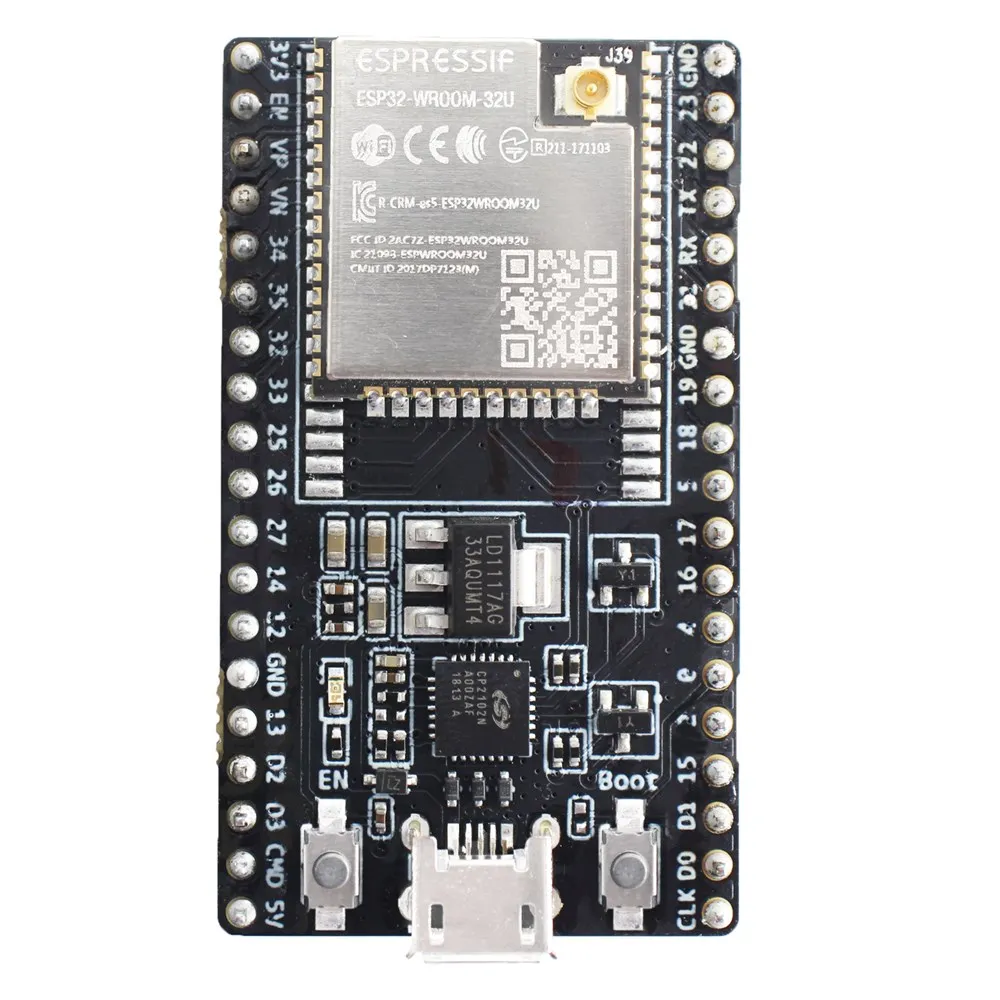

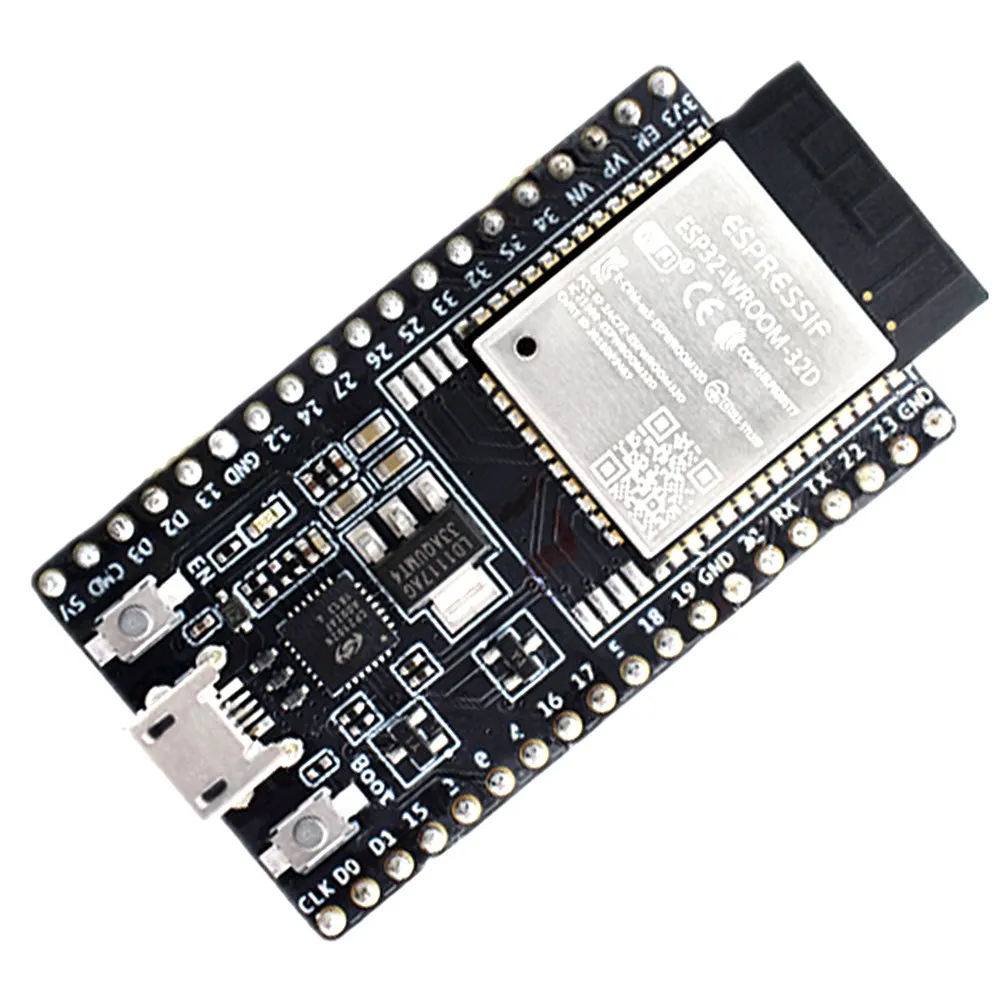

ESP32-DevKitC V4-это небольшая плата разработки, основанная на ESP32 Espressif. Большинство штифтов модулей на плате были выведены. Разработчики могут легко подключить несколько периферийных устройств через перемычки в соответствии с фактическими потребностями или разработать плату, используемую на макете.

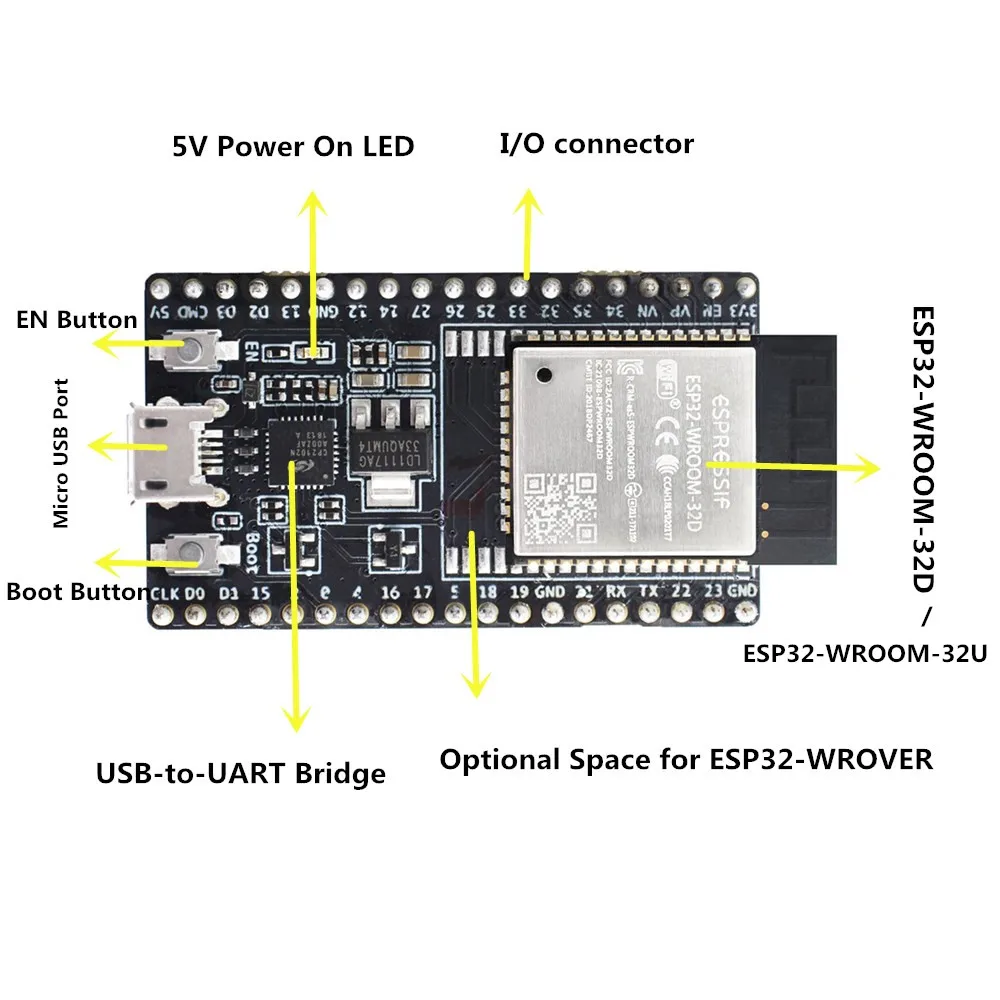

EN: кнопка сброса.
Загрузка: кнопка загрузки. Нажмите и удерживайте кнопку загрузки и нажмите кнопку EN (не отпустите кнопку загрузки в это время), чтобы войти в режим «Загрузка прошивки» и загрузить прошивку через последовательный порт.
Мост USB-to-UART | Однокристальный USB-UART мост, который может обеспечить скорость передачи данных до 3 Мбит/с. : Микро USB порт
Интерфейс USB: его можно использовать как источник питания печатной платы или интерфейс связи между ПК и ESP32-WROOM-32 модулем.
5 V Мощность на светодиодный: в тех случаях, когда Совет по развитию является Мощность ed (USB или внешний 5В) этот показатель будет светильник или похода по магазинам.
I/O: большинство контактов модуля на плате были переведены в заголовок платы развития. Пользователи могут программировать ESP32 для реализации различных функций, таких как PWM, ADC, DAC, I2C, I2S, SPI и так далее.
Аннотация
Контакты D0, D1, D2, D3, CMD и CLK используются для внутренней связи между чипом ESP32 и вспышкой SPI, И сосредоточены на двух сторонах макетной платы возле usb-порта. Вообще говоря, эти контакты не должны быть подключены, в противном случае это может повлиять на работу SPI flash / SPI RAM.
Контакты GPIO16 и GPIO17 применимы только к бортовой серии ESP32-WROOM и ESP32-SOLO-1 доске разработки, предназначенной для внутреннего использования.
Мощность варианты
Плата разработки может выбрать один из следующих трех режимов питания:
Блок питания Micro USB (по умолчанию)
5V / GND pin источник питания
3V3 / GND контактный источник питания
Предупреждение:
Вышеуказанные режимы питания не могут быть подключены одновременно, в противном случае плата разработки и/или источник питания могут быть повреждены.
Более ранняя версия C15 на ESP32-DevKitC Совет по развитию может иметь следующие проблемы:
Плата разработки может войти в режим загрузки после включения;
Если пользователь выводит часы через GPIO0, C15 может повлиять на сигнал.
Если пользователи считают, что C15 может повлиять на использование платы разработки, они могут полностью удалить C15. Конкретное расположение C15 на доске развития показано в желтой части рисунка ниже.

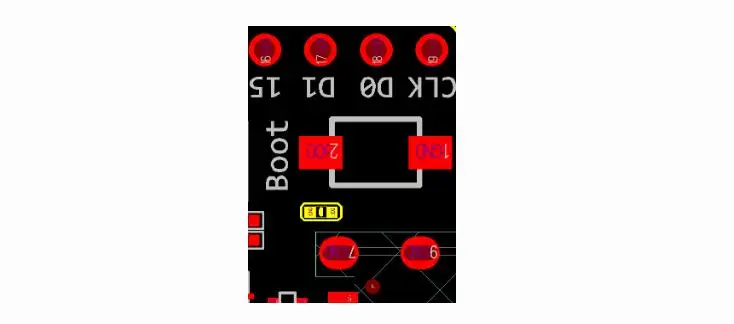

Расположение C15 (желтый) на ESP32-DevKitC V4 development board
Применение развития
Перед включением ESP32-DevKitC V4 убедитесь, что плата разработки не повреждена.
