Особенности

1. Оснащен высококачественным аудио декодером.

2. Поддерживает аудио файлы MP3 и WAV.

3. Наряду с PIR датчиком, расстояние обнаружения до 6 метров.

4. Встроенная флэш-память 8 Мб, которая может хранить в общей сложности около 8 минут длинных MP3 файлов 128 кбит/с.

5. Оснащен держатель карт micro SD и поддерживает макс. 32 ГБ micro SD-карты.

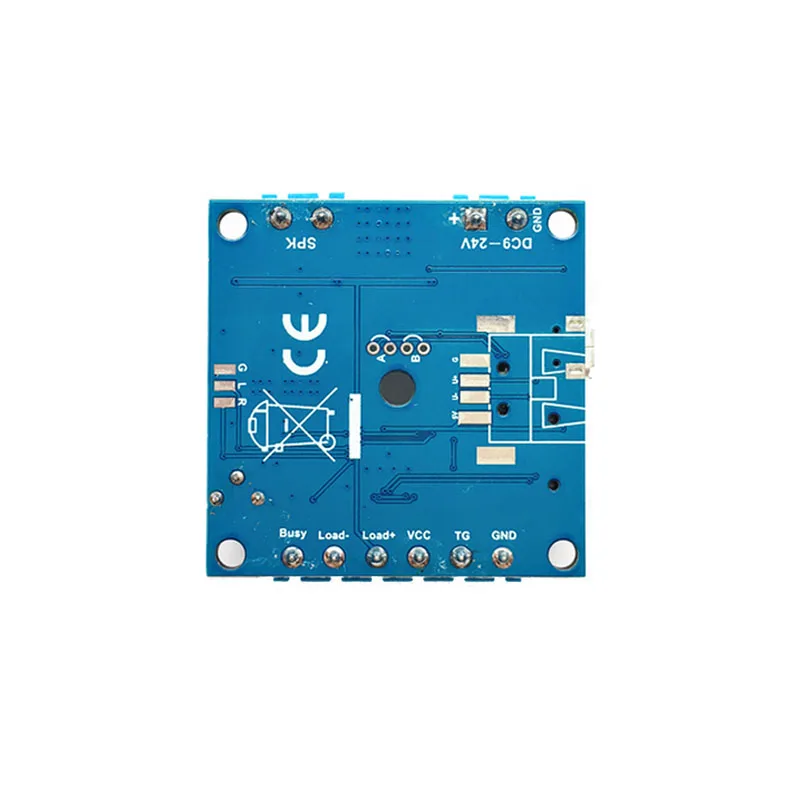

6. Припоя колодки для подключения с внешней USB флэш-накопитель доступен на задней части платы.

7. Легко обновлять аудиофайлы через порт micro USB, соединенный с ПК, например с помощью usb-накопителя.

8. Встроенный усилитель класса D 15 Вт IC, который можно управлять динамиком 10 Вт 8 Ом или 15 Вт 8 Ом.

9. Припоя колодки для аудио сигнала на внешний усилитель, доступный на задней части платы.

10. Регулируемый громкость звука через синий потенциометр.

11. Опционально воспроизводить звук в порядке или в случайном порядке после каждой активации, когда есть несколько файлов в памяти.

12. При воспроизведении звука происходит Одновременная загрузка, которая может непосредственно управлять предупреждающим светильник, светодиодный светильник или светодиодный светильник.

13. Также доступна выходная мощность. Он выводит высокий уровень при воспроизведении и низкий уровень при режиме ожидания.

14. Отличное качество звука и стабильная производительность.

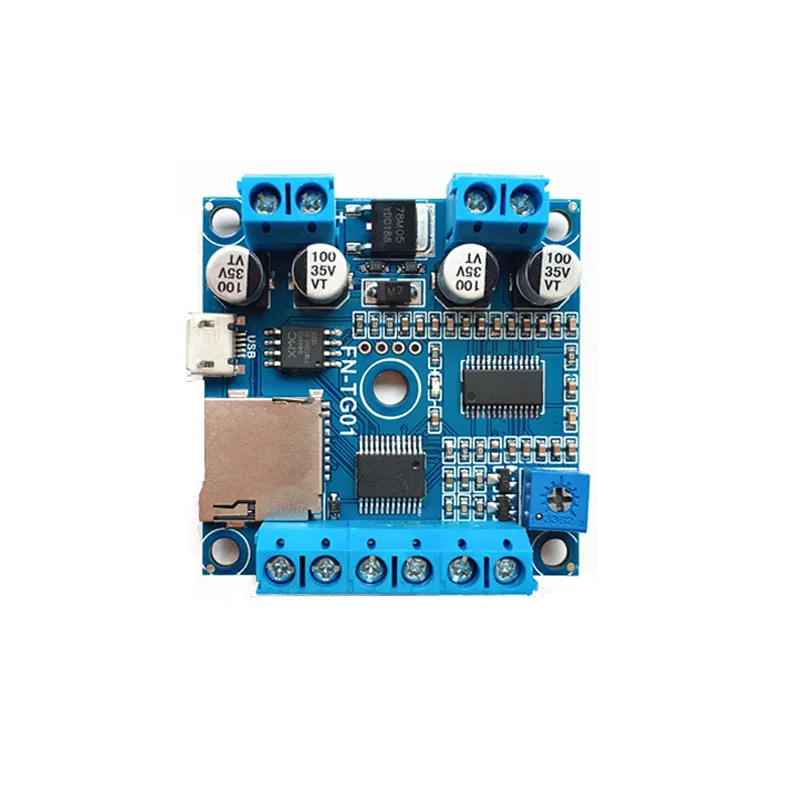

15. Размер печатной платы: 45 мм x 45 мм

16. Длина проводов от датчика PIR V1: 20 см

17. Длина кабеля от PIR sensor V2: 50 см

18. Размеры датчика PIR V2: 52x36x23 мм

Технические параметры

1. Рабочее напряжение: 9-24 В постоянного тока

2. Рабочий ток: ≤ 2000 мА

3. Ток потребления при воспроизведении: ≤ 500 мА (12 В постоянного тока)

4. Ток в режиме ожидания: ≤ 10 мА

5. Размер флэш-памяти: 8 мегабайт

6. Формат аудио: MP3 или WAV

7. Расстояние обнаружения: ≤ 6 метров

8. Угол обнаружения: 120 градусов

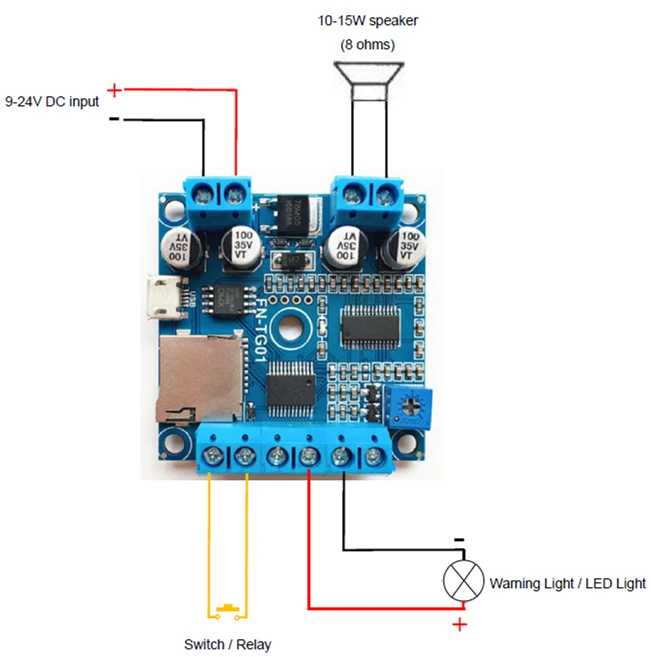

Схема подключения проводов

Примечание:

Выходной порт нагрузки имеет точно такое же напряжение, как и источник питания, который вы используете, поэтому, если вам нужно подключить светильник 12 В, источник питания, который вам нужно использовать, должен быть 12 В. Если вам не нужно подключать светильник, просто игнорируйте это.

2. Соединение с переключателем

Примечание:

Как воспроизводить звук в цикле, когда питание применяется к модулю?

1). Перейти переключатель (мост разъема "GND" и "TG" с проводом).

2). Создайте файл конфигурации с номером «3». Смотрите руководство, как создать файл конфигурации.

3). Подключите питание к входу питания модуля.

4). Звук будет воспроизводить в цикле (там, где есть несколько звуковых файлов, устройство будет воспроизводить их один за другим в порядке, а затем цикл).
