Особенности:Частотный диапазон: 1 Гц-75 МГц (на самом деле, он может работать до 78 МГц).Четырехзначное или пятизначное разрешение дисплея (например, x.KHz xxx, x.xxx.MHz или xx.xxMHz).Диапазон автоматического переключения с различными временами ворот.Сложение или вычитание программируемого смещения частоты.Вход импеданс: 1,1 м, параллельно о 10pF.Входная чувствительность: Обычно менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).Потребление тока: 50 мА с входом от 7 до 9 В.Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически отключает дисплей, если частота не изменится значительно в течение 15 с.

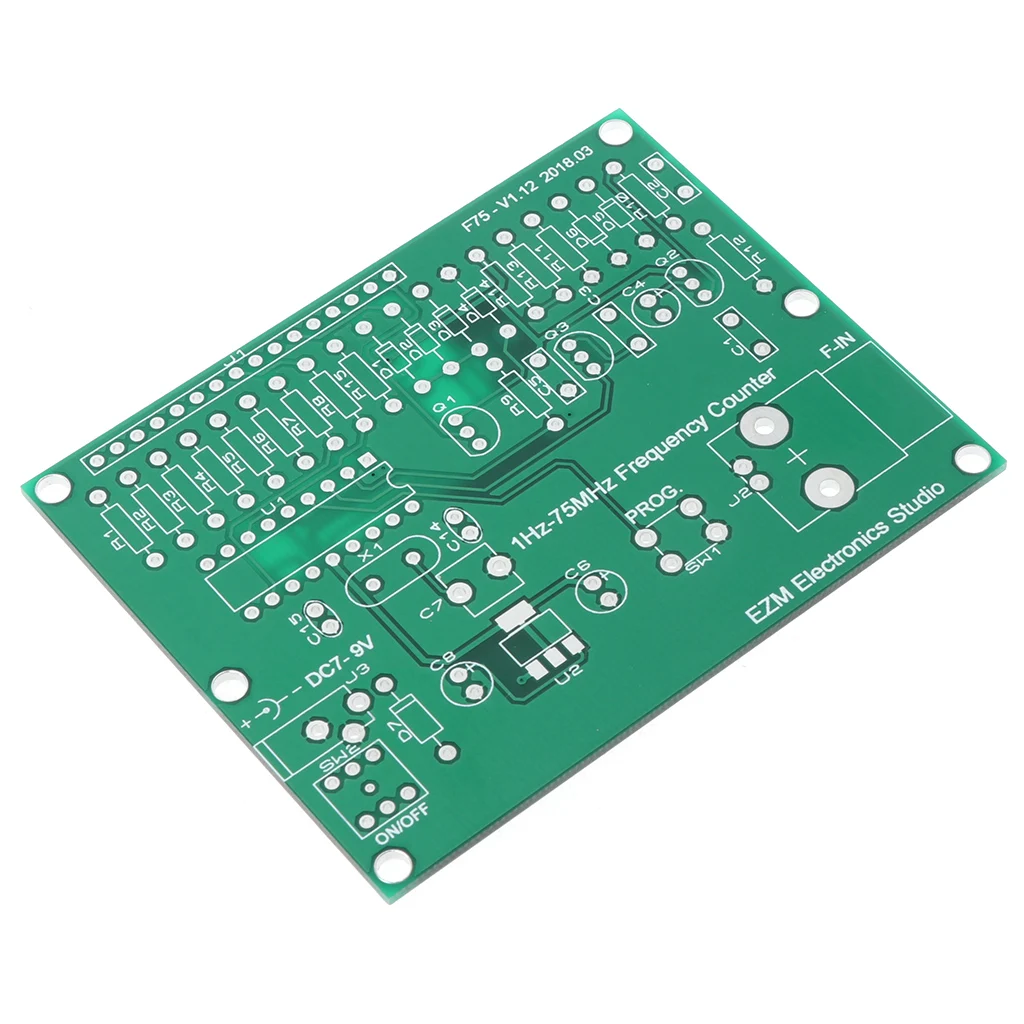

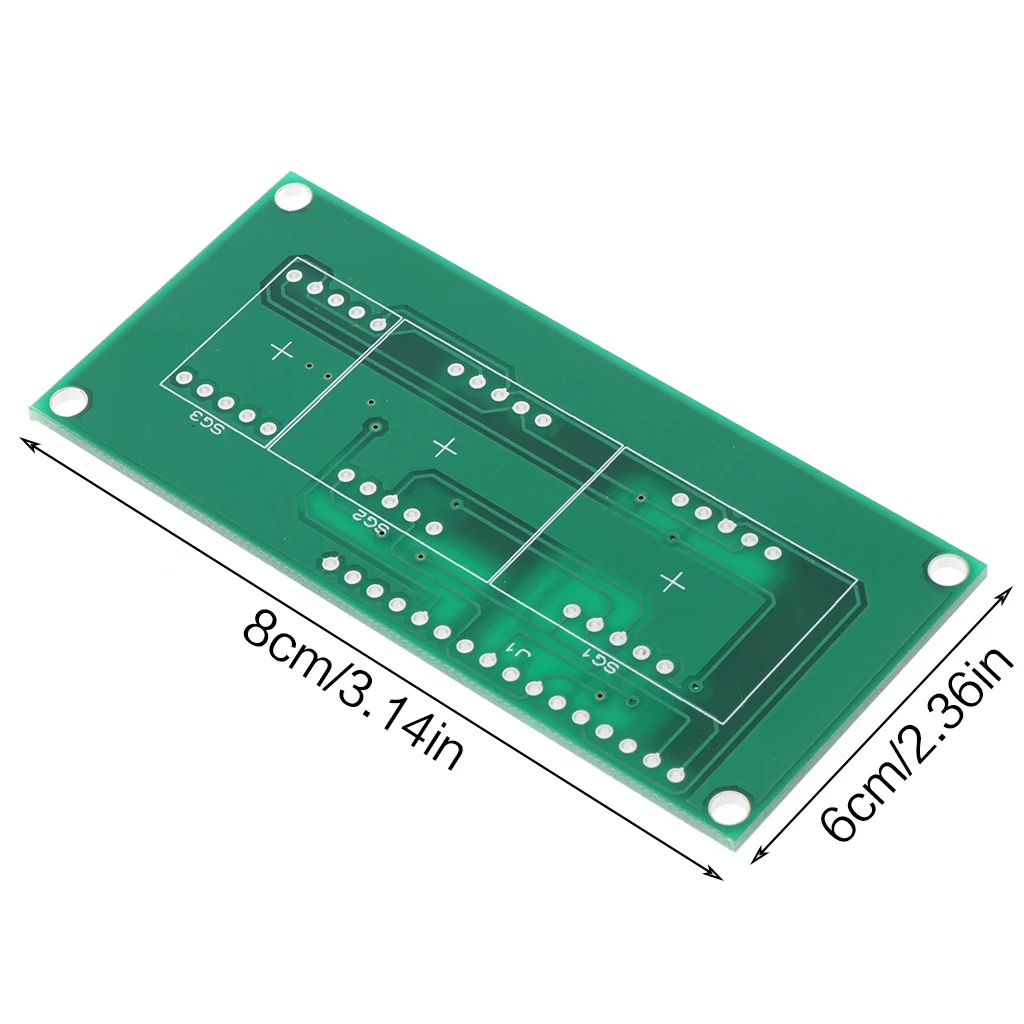

Характеристики:Тип: набор "сделай сам"Частотный диапазон: 1 Гц-75 МГц50 МГц Вход импеданс: 1,1 м, наряду с о 10PFРазрешение: макс. 1 ГцПотребление тока: 50 мА с входным разъемом 7-9 вРазъем входа: BNCДисплей: цифровой светодиодный дисплейРазмер печатной платы: 80x5 8 мм/3,15x2,28"Количество: 1 комплект
Примечание:Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставкуИз-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

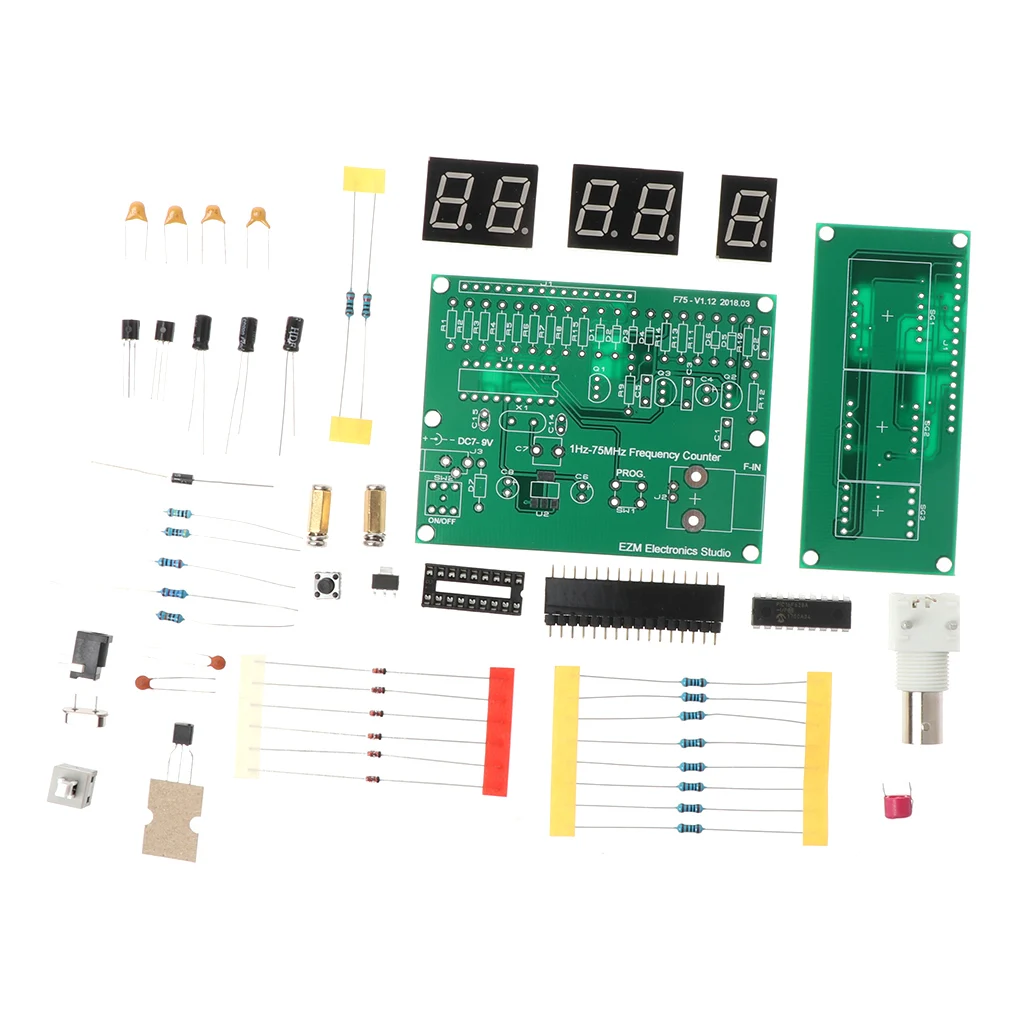

Розничная посылка отсутствуетПосылка:1 комплект x измеритель частоты DIY Kit

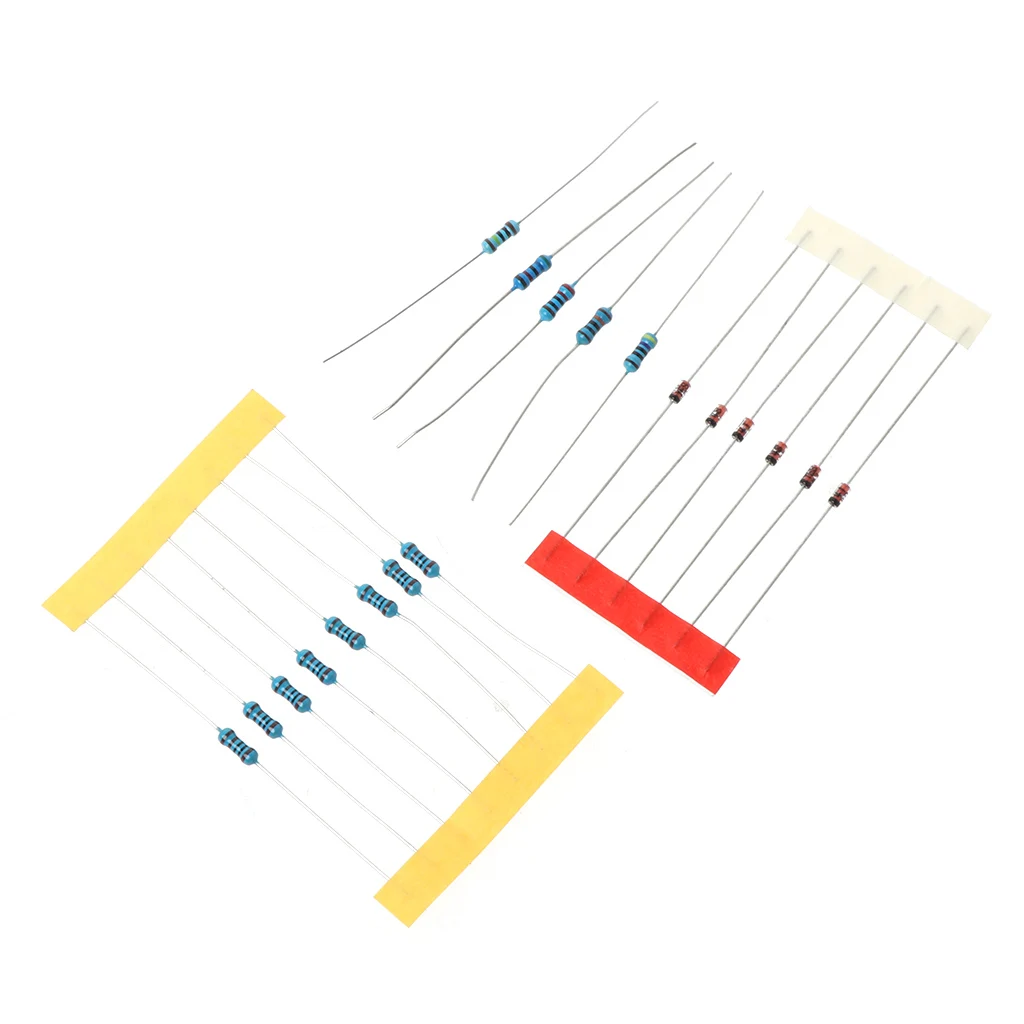

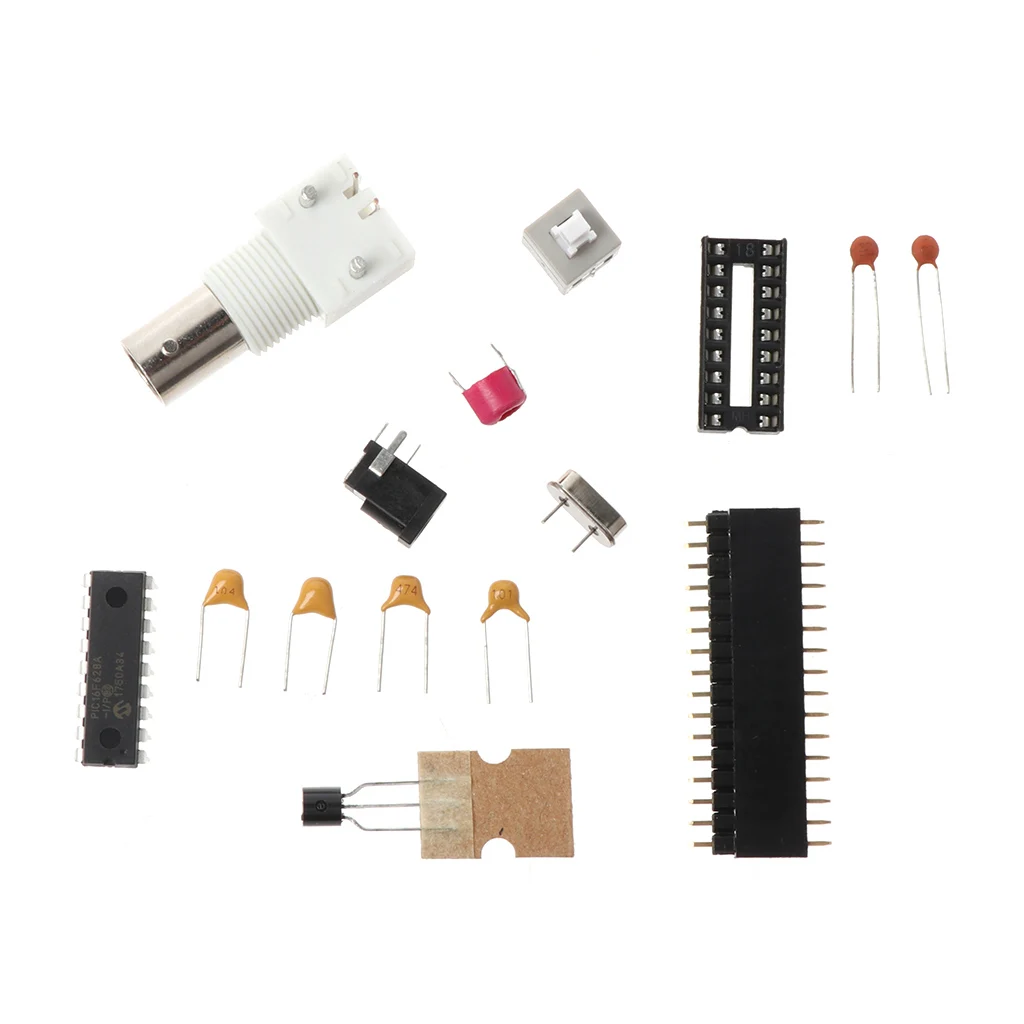

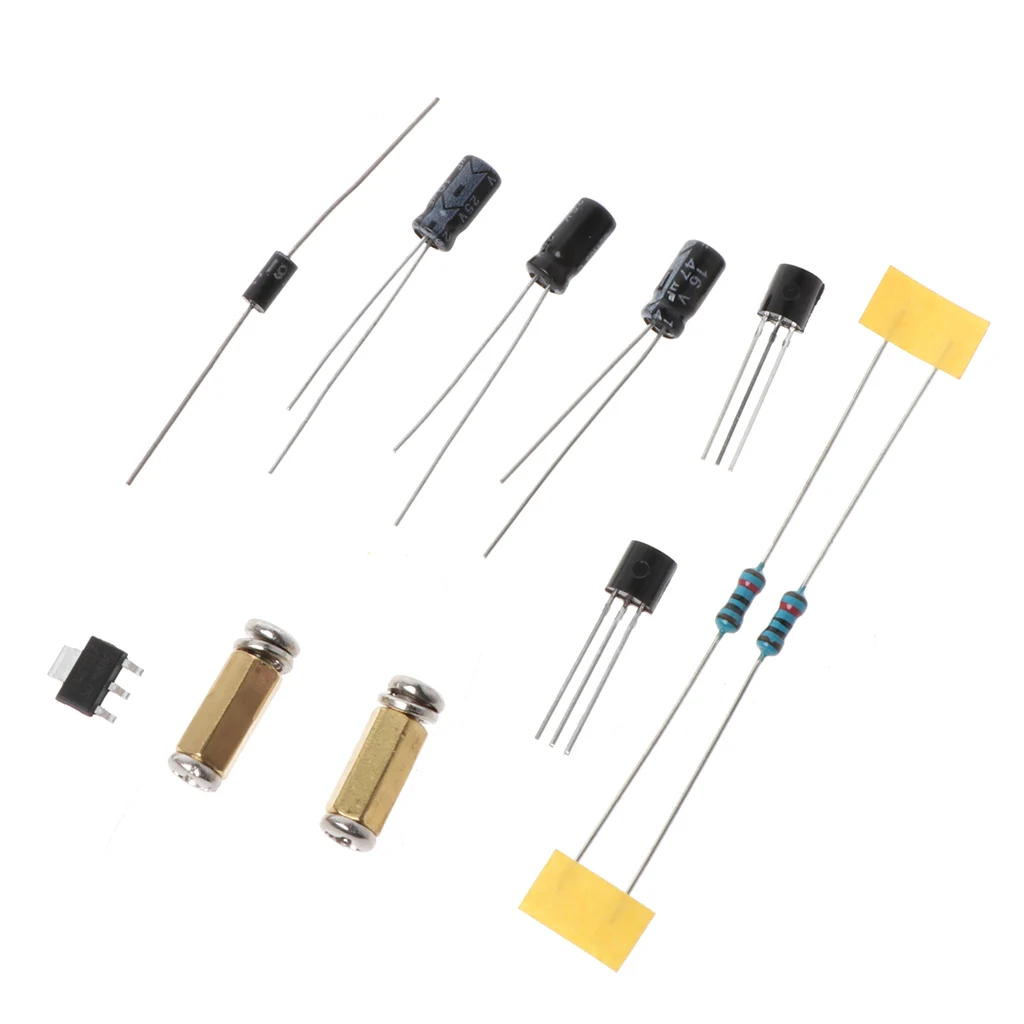

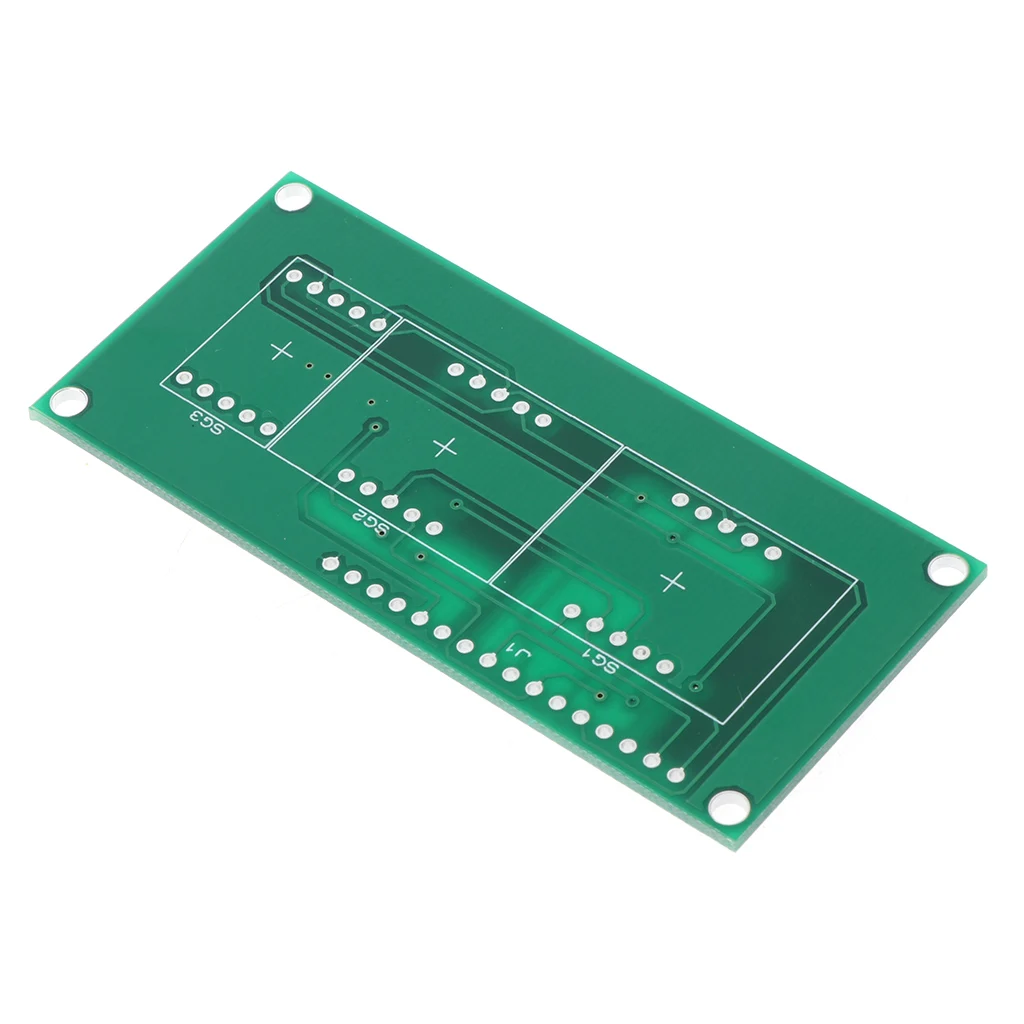

Список материалов:Резисторы (0,25 W , 1%):8 x R1-R8 1 k2 x R9, R15 10 k1 x R10 100 k1 x R11 1 м1 x R12 2201 x R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться1 x R14 470Конденсаторы:1 х C1 470n полипропилен1 x C2 100 p керамика2 x C3 C5 100n полипропилен1 x C4 47u электролитический2 x C6, C8 10u электролитический1 x переменная C7 6-40 p2 x C14, C15 22 p керамикаИнтегральные схемы:1 x U1 PIC16F628A (запрограммирован) + 18pin IC розетка1 х U2 LM1117-5V SMDТранзисторы1 x Q1 C9451 x Q2 J3101 x Q3 C3355Диоды:6 x D1-D6 1N41481 x D7 1N5819Различные:1 x J1 SIL гнездо и заголовок 16Pin1 x разъем BNC J21 x J3 DC_CZ_ZM гнездо адаптера DC1 x Кнопка переключения SW1 AN_SW1 x Кнопка переключения SW2 SW2X21x1 Кристалл 20 МГц2 x SG1 7-ми сегментный 2-цифровой дисплейный общий катод Красный1 x SG3 7-ми сегментный 1-цифровой дисплейный общий катод Красный1 х PCB Основной1 x дисплей PCB2 x Медный столб + пружинная шайба
