HIFI AK2515 VFD музыкальный индикатор аудио спектра аудио VU измерительный усилитель плата точные часы уровнярегулируемый режим АРУ

Описание продукта:

Частотно-регулируемым приводом инструкция по эксплуатации:

Особенности:

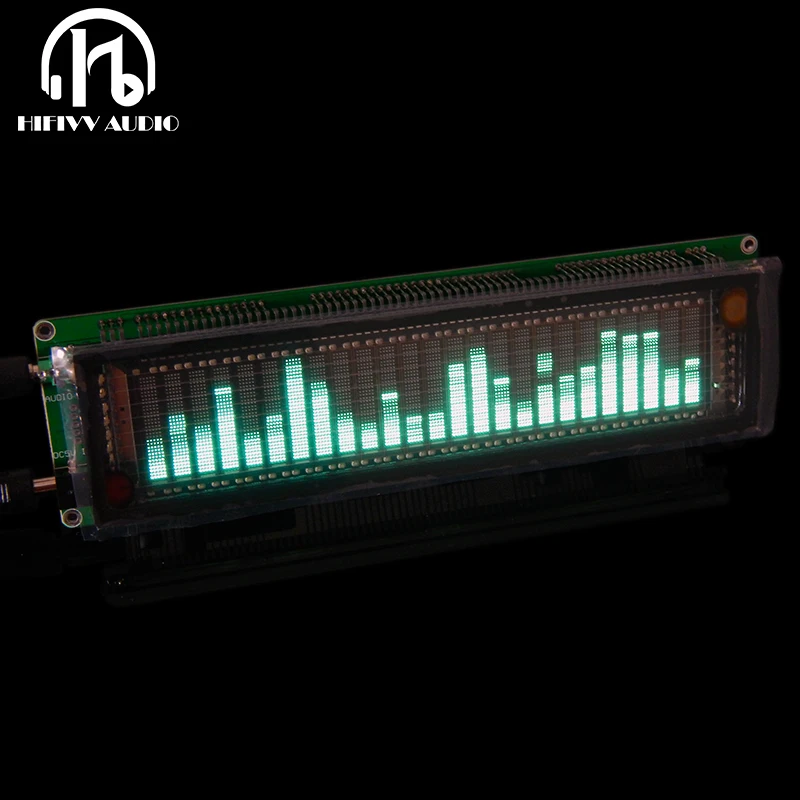

· Специальный дисплей спектра VFD, Разрешение 25X15.

• Поддержка 32 Гц-16 кГц Частотный развертки, чтобы удостовериться в том, что точность в каждом радиодиапазоне 。

· Скорость падения светового бара, время удержания и скорость падения пика можно регулировать отдельно.

· Реальный выход и плавный выход I/плавный выход II выбор.

· Яркость часов можно регулировать на 3 уровня.

· Точная функция отображения часов.

(SD2405AL встроенный кристаллический осциллятор, чип может гарантировать точность часов + 5ppm (при 25 + 1 градусах Цельсия), годовая погрешность составляет менее 2,5 минут)

· Программное обеспечение AGC + пользовательская Выходная кривая, для того, чтобы гарантировать, что входной сигнал в большом диапазоне выходного эффекта является идеальным.

· Пользовательский дисплей частотного диапазона, чтобы гарантировать, что даже 25 сегментов, может полностью отображать звуковой диапазон частот.

Специальные операции:

ØNormal режим:

1. Один клик

Чехол с крышкой вверх-изменение режима

DOWN-изменение режима

OK-отображение нижней линии или нет в режиме спектра.

2. Двойной щелчок

OK-Переключение реального/плавного I/ smooth II выход

3. Три клика

OK-меню переключатель эффектов, правый-левый переход/вверх-вниз переход/Средний складной Открытый 。

4. Композитный ключ

Вверх + вниз-2 секунды,

(В режиме часов)

Переключайте эффект отображения часов.

Вверх + вниз + ОК-2 секунды, войдите в программы самопроверки экрана, нажмите кнопку ОК 1 секунду для выхода.

5. Длительное нажатие кнопки

Увеличение яркости в режиме ожидания (или в режиме ожидания)

(Обратите внимание, если вам нужно увеличить до самого яркого уровня, нажмите около 10 секунд, если яркость в режиме ожидания слишком высока, это вызовет неравномерность VFD, самый высокий уровень яркости не рекомендуется).

Понижающий режим (или режим ожидания) уменьшение яркости 。

ØSpeed setting mode:(в обычном режиме нажмите кнопку в течение 2 секунд для входа, нажмите кнопку в течение 2 секунд для выхода).

OK-

A. Скорость падения светового бара (15 опционально)

B. Время удержания пика (15 опционально)

C. Скорость падения пика (15 опционально)

D. Выбор выхода (реальный выход/плавный выход I/плавный выход II)

Петля в этих функциях.

Время работы увеличивается, скорость уменьшается.

Время простоя снижается, скорость увеличивается.

ØClock Settingmode :( в обычном режиме нажмите кнопку в течение 5 секунд для входа, нажмите кнопку в течение 2 секунд для выхода).

Один клик

OK-Переключение часов/мин/сек/год/месяц/день

Увеличение часов/минут/сек/год/месяц/день.

Вниз-уменьшение часов/мин/сек/год/месяц/день.

ØOther рабочие функции:

Заводским настройкам по умолчанию

Ок-10 секунд.

Важные Примечания:

(VFD) вакуумный флуоресцентный дисплей-это трубка дисплея и из вакуумной электроники, электроны, излучаемые катодом (прямой тип нагрева, именуемый нитью) и ускоряющие ворота управления, поток электронов на стеклянной подложке напечатан на электроде и фосфорном аноде и сетке и стеклянной крышке. Он использует Электронный фосфор удара для того чтобы сделать фосфорное свечение, это своего рода само светящееся устройство дисплея 。

1. Из-за условий работы VFD, есть высокое напряжение постоянного тока около 38 в, поэтому не трогайте контакты VFD, когда он работает.

2. Из-за характеристик VFD, длительная Рабочая яркость будет ослаблена, поэтому она станет неровной, это нормальное явление.

3. Так как модуль часов выбран, если модуль часов не установлен, то соответствующие инструкции по функции часов являются неверными.

4. Когда нет функции часов, нет входа сигнала и работы кнопки, войдет в режим ожидания и отобразит резервные символы, через 1 минуту он закроет блок питания и VFD высокого напряжения. Введите статус глубокого ожидания. Автоматическое пробуждение, когда есть вход сигнала или нажмите кнопку работы.

Диапазон частот центра спектра показан на рисунке.
