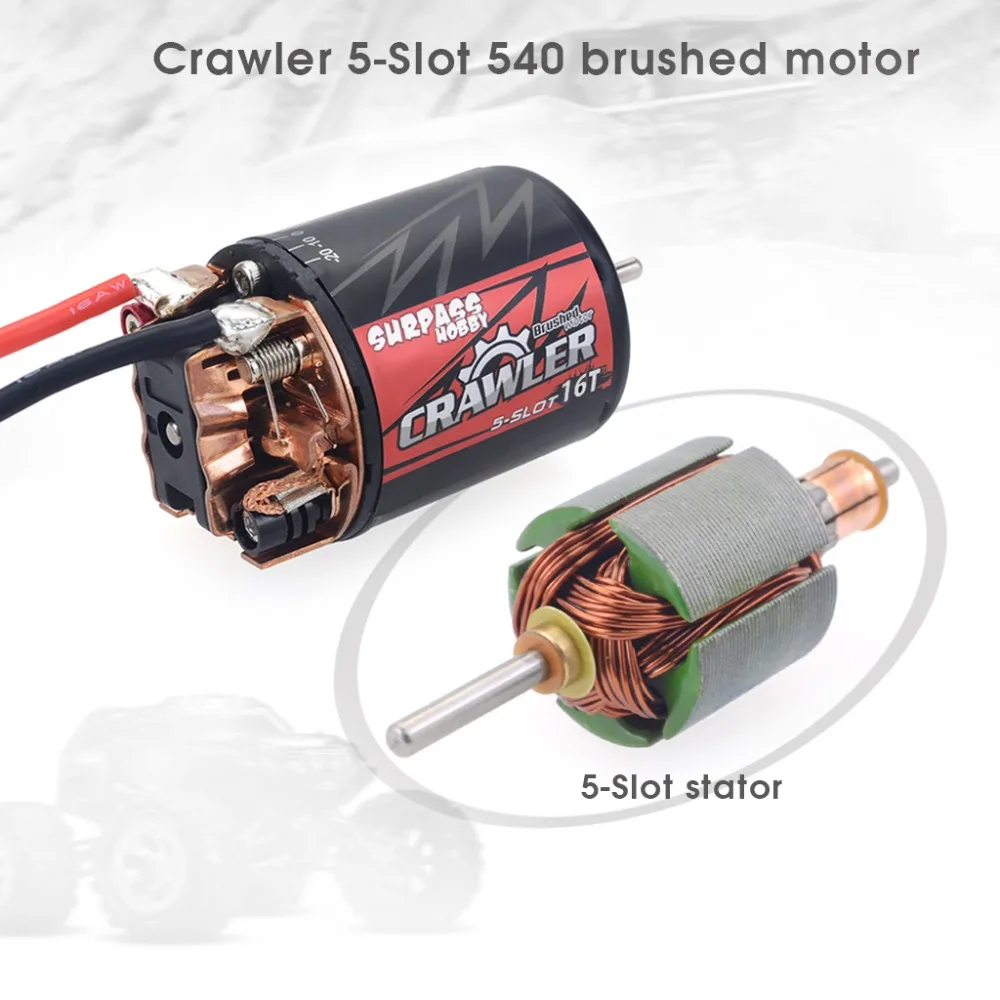

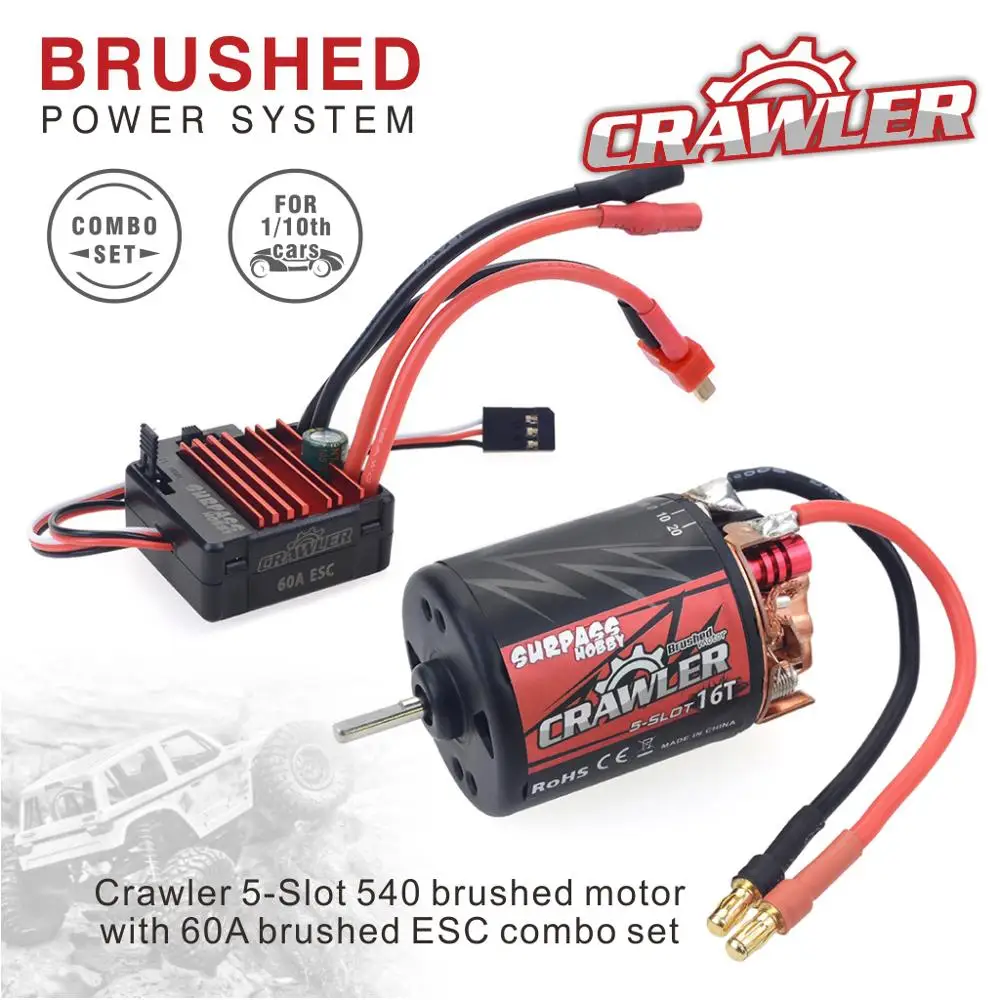

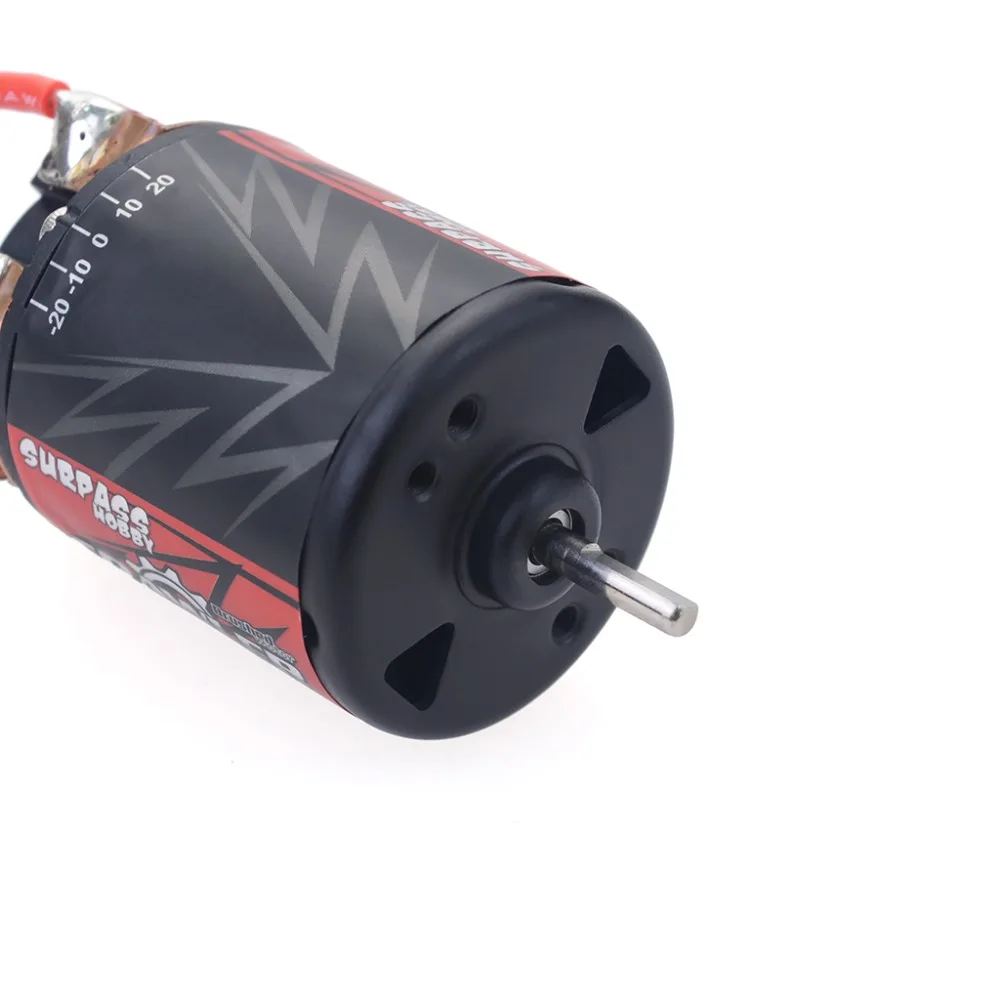

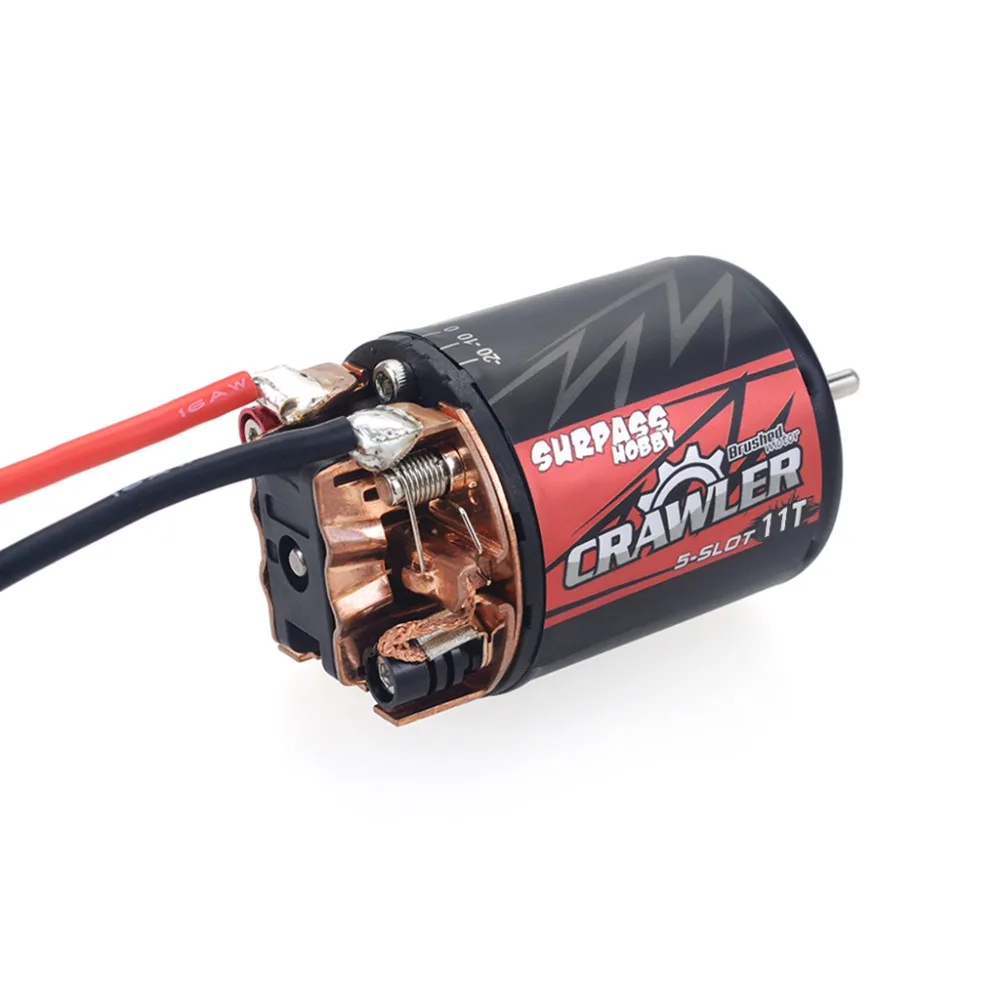

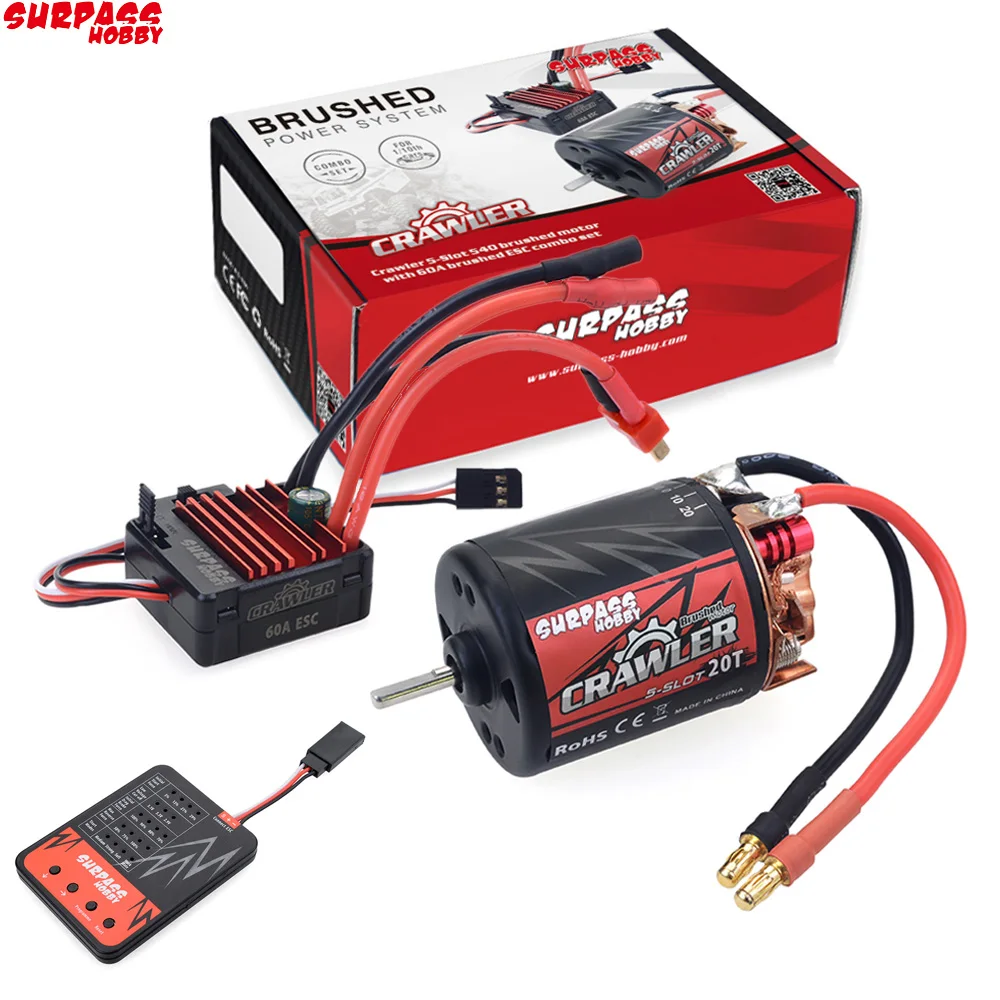

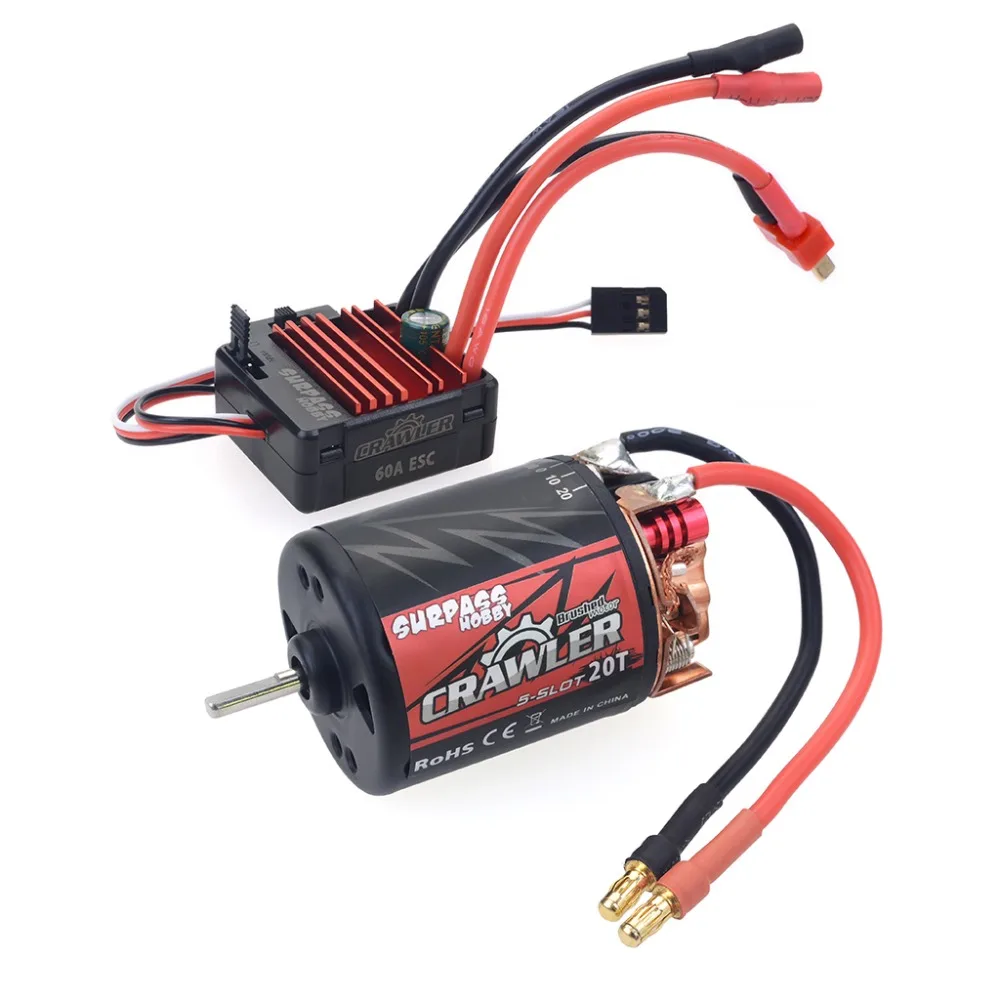

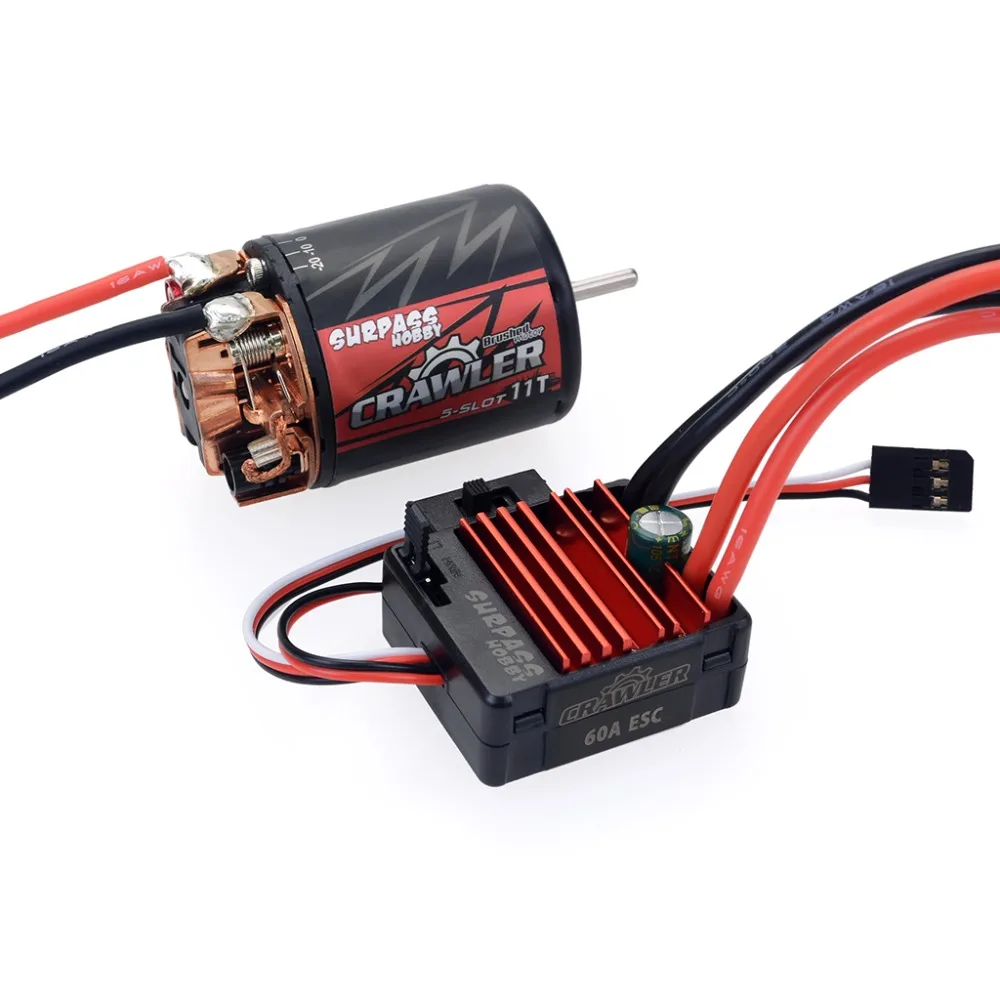

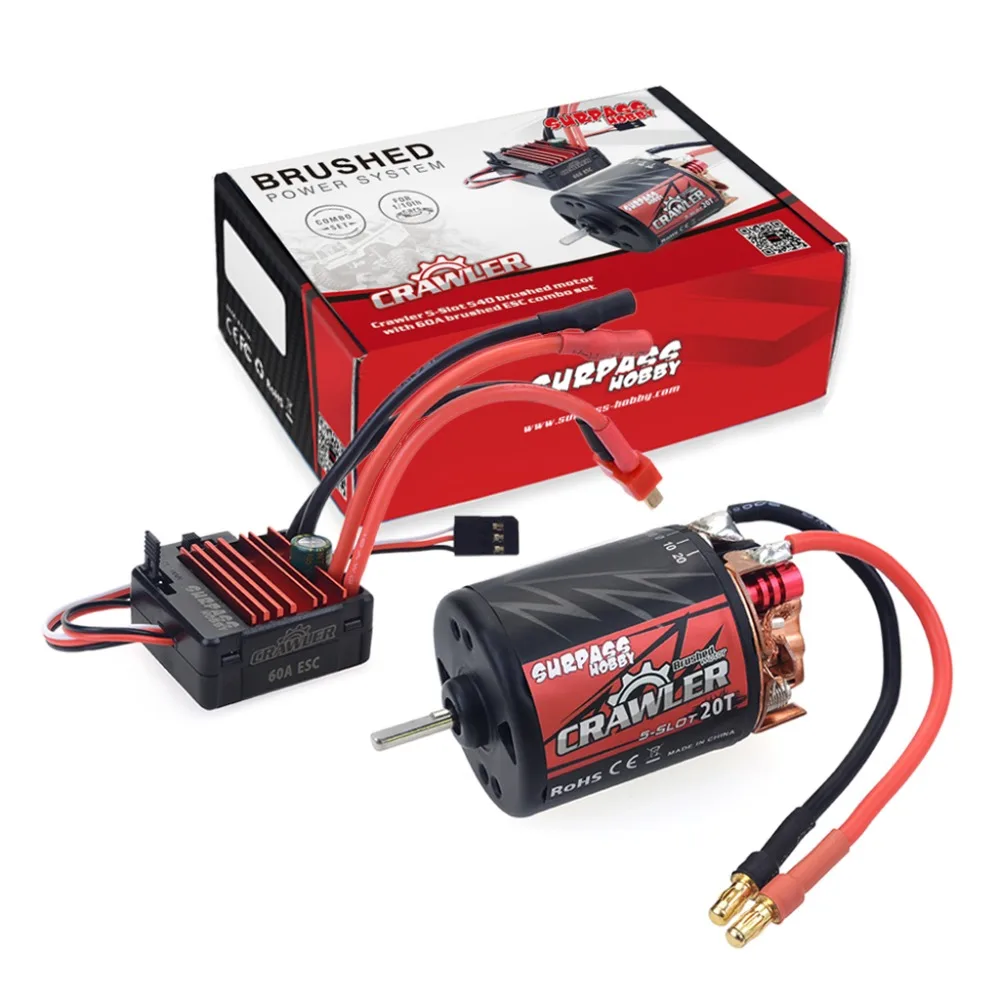

Матовый двигатель SURPASS Hobby 540, 11T13T16T 20T, 5-слотовый + 60A ESC + светодиодсветодиодный программная карта для 110 радиоуправляемых гусеничных машинок, радиоуправляемых игрушек

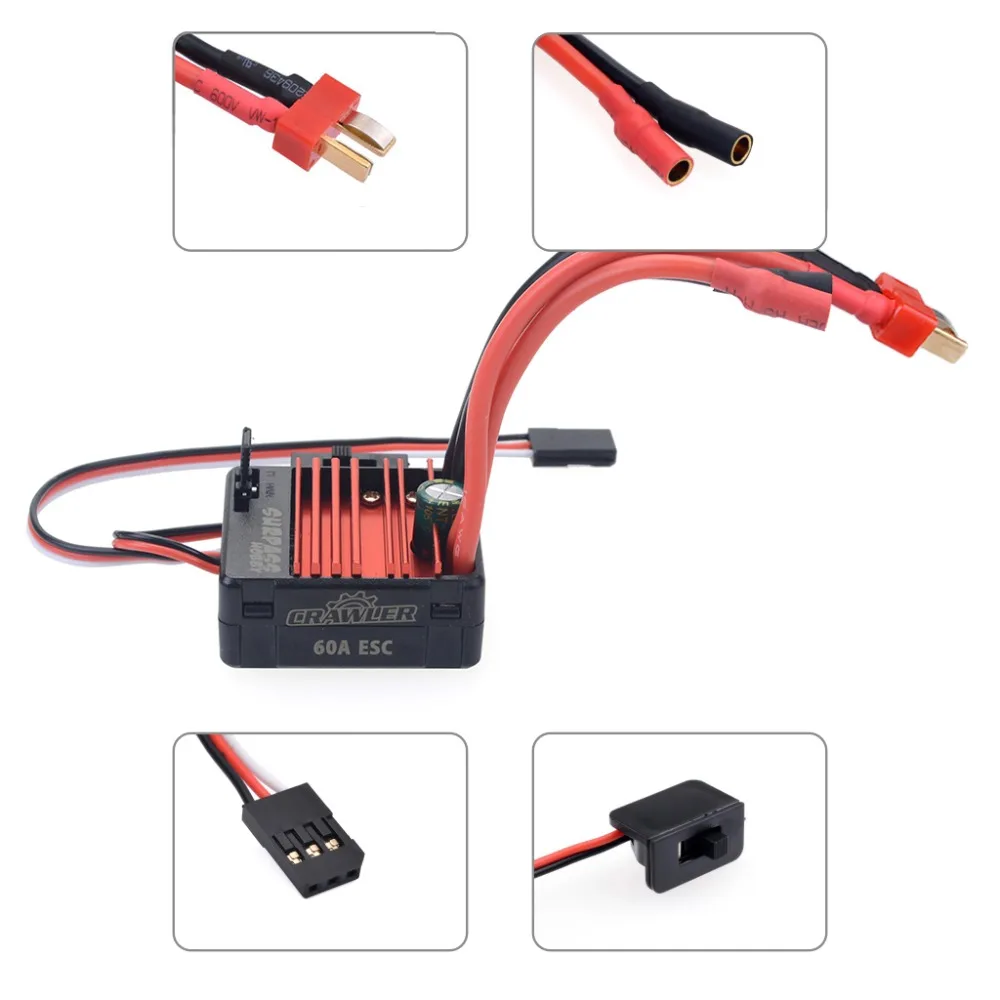

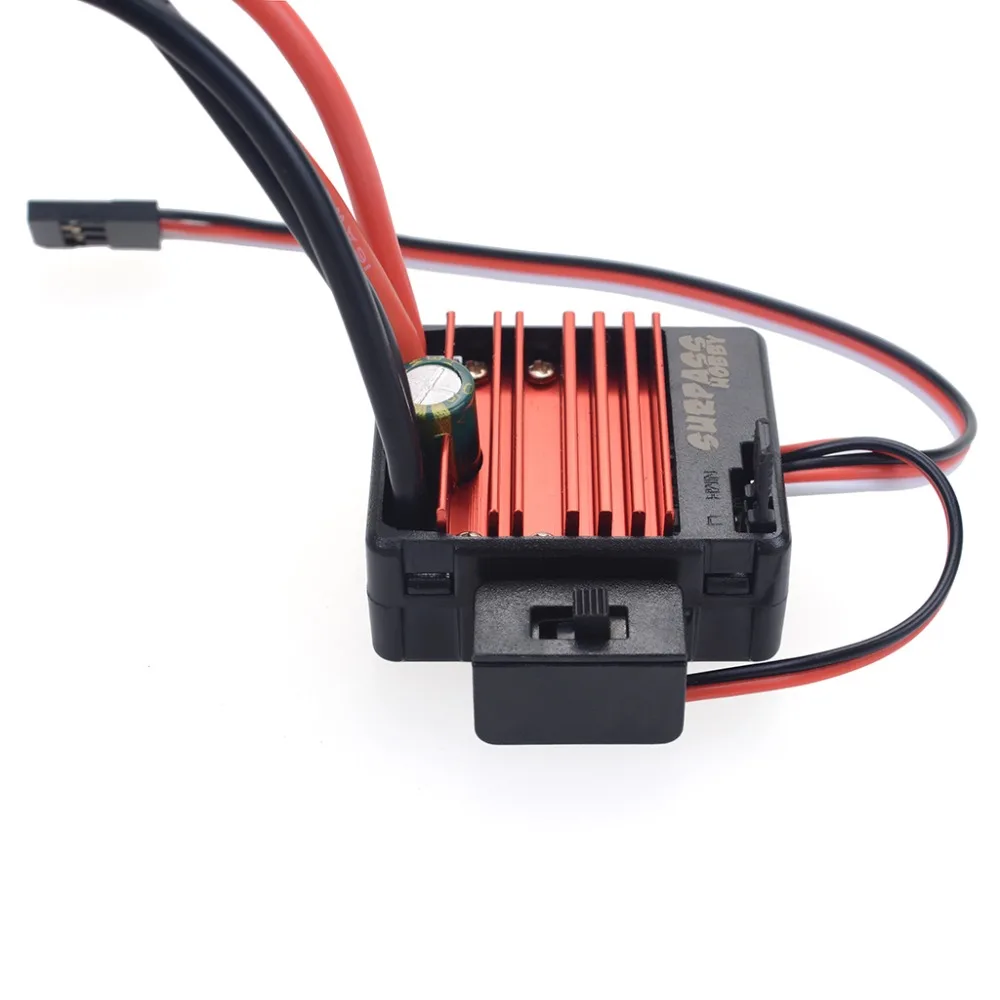

Это электронный регулятор скорости (ESC) для шлифовки гусеницы. Система высокой мощности для модели RC очень опасна, поэтому внимательно прочитайте это руководство. Поскольку мы не можем контролировать правильное использование, установку, применение или техническое обслуживание наших продуктов, мы не несем ответственности и не принимаем никаких повреждений, потери или затраты в результате использования продукта. Любые претензии, связанные с операцией, сбоем в работе и т. Д., будут отклонены. Мы не несем ответственности за личные повреждения, последующие повреждения, вызванные нашим продуктом или качеством изготовления.

Особенности светодиода

1. Специально разработан для радиоуправляемого гусеничного матового автомобиля с отличной линейностью дроссельной заслонки и ощущением вождения.

2. Совместим с мотором кисти.

3. Высокая устойчивость к току, отличное отведение тепла.

4. Несколько функций защиты: защита от отключения низкого напряжения для литиевой или никелевой батареи/Защита от перегрева/Защита от потери сигнала дроссельной заслонки/

5. Легко программируется и совместим с карточкой программы карманного размера.

Технические характеристики по дизайну

1. Cont. Ток/ток разрыва: 60A/320A.

2. Сопротивление: 0,0014 Ом

3. Тип двигателя: щеточный мотор.

4. Подходящий автомобиль: 1/10 гусеничный матовый.

5. Батарея: 2 ~ 3 ячейки Lipo, 4 ~ 9 ячеек NiMH.

6. BEC: 6 V/2A (режим переключения).

7. Размер: 32 мм * 37 мм * 18 мм

Инстаграции для электромобилей

1. Подключите BEC провода с приемником

2. Подключите провода двигателя с ESC

3. Включите передатчик

4. Подключите батарейный блок с ESC, затем включите ESC.

5. Когда соединение двигателя и аккумулятора завершено, двигатель излучает «Звуковой сигнал».

6. Когда дроссельная заслонка находится в нейтральном положении, двигатель повторно излучает «Звуковой сигнал».

7. ESC работает.

Диагностика и устранение неисправностей

1. Если после включения питания двигатель не работает, звук не излучается, пожалуйста, проверьте соединения между аккумулятором и двигателем.

2. если двигатель издает только звуковой сигнал, пожалуйста, проверьте все соединения: BEC провода, передатчик и приемник, дроссельные сигнальные провода и т. Д., пожалуйста, проверьте передатчик TH. обрежьте и настройте его на повторную подачу сигнала «Звуковой сигнал».

3. Если автомобиль не может быть ускорен, пожалуйста, проверьте слишком низкое напряжение аккумуляторной батареи или слишком высокую температуру ESC. Если напряжение аккумулятора слишком низкое, Замените аккумулятор. Если температура ESC слишком высока, проверьте все соединения. Если нет, нажмите кнопку EPA на пульте дистанционного управления.

4. Если автомобиль неожиданно останавливается во время работы, пожалуйста, проверьте соединения двигателя и блок.

5. Если автомобиль работает в противоположном направлении, в котором передатчик доступен, пожалуйста, замените два проводных соединения между ESC и двигателем.

◆Установите ESC

ESC использует колпачок перемычки для установки типа батареи.

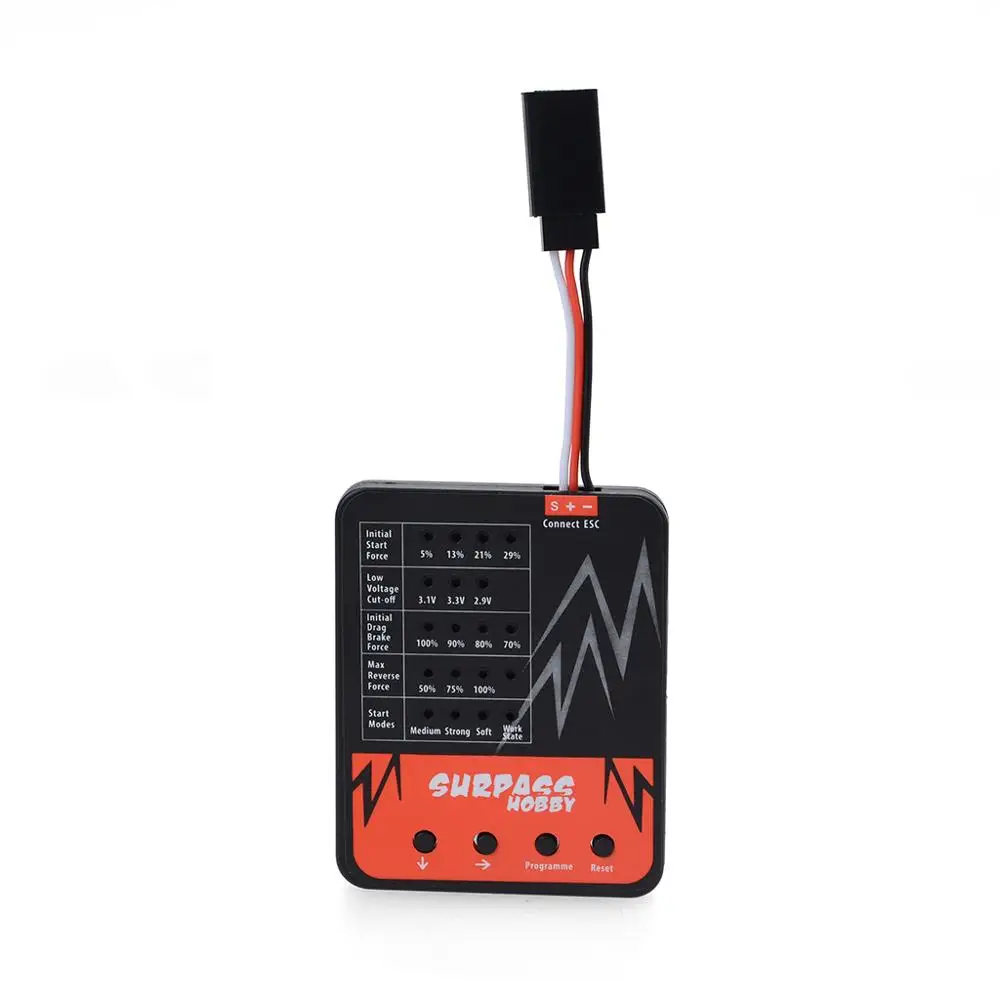

Описание внешнего вида карты программы

1: начальная сила: 5%, 13%, 21%, 32% (значение по умолчанию 5%).

2: Отключение низкого напряжения: функция в основном заключается в том, чтобы предотвратить разрядку литиевого аккумулятора. При использовании литиевого аккумулятора, пожалуйста, установите подходящий v Alue для защиты от низкого напряжения, как вам нравится. Предупреждение: Никогда не используйте значение по умолчанию «незащита» для литиевой батареи! 3,1 В, 3,3 В, 2,9 в

(Значение по умолчанию 3,1 V).

3: сопротивление тормозной силы: 100%, 90%, 80%, 70% (значение по умолчанию 100%)

4: Максимальная обратная сила: 95%, 75%, 50% (значение по умолчанию 95%)

5:3 режимов запуска (также называемый «Дырокол») от «мягкого» до «очень агрессивного» (средняя величина по умолчанию)

Способ карты программы:

1. Подключите BEC провода к программному автомобилю, затем включите ESC.

2. Зеленый светодиод мигает в течение 2 раз, затем выключается, то есть, соединяющая программа автомобиля с ESC успешно, и красный светодиод на представляет текущее значение этого элемента. В противном случае соединение сбой.

3. Пожалуйста, нажмите клавишу «↓», чтобы выбрать различные программы

4. Нажмите клавишу «& rarr;», чтобы выбрать различное значение текущей программы

5. Пожалуйста, нажмите клавишу «Программа», чтобы подтвердить выше выбор, зеленый светодиод сразу же включился и ушел в течение 5 секунд, то есть этот процесс успешен.

6. Нажмите кнопку «сброс» для сброса заводских настроек.
