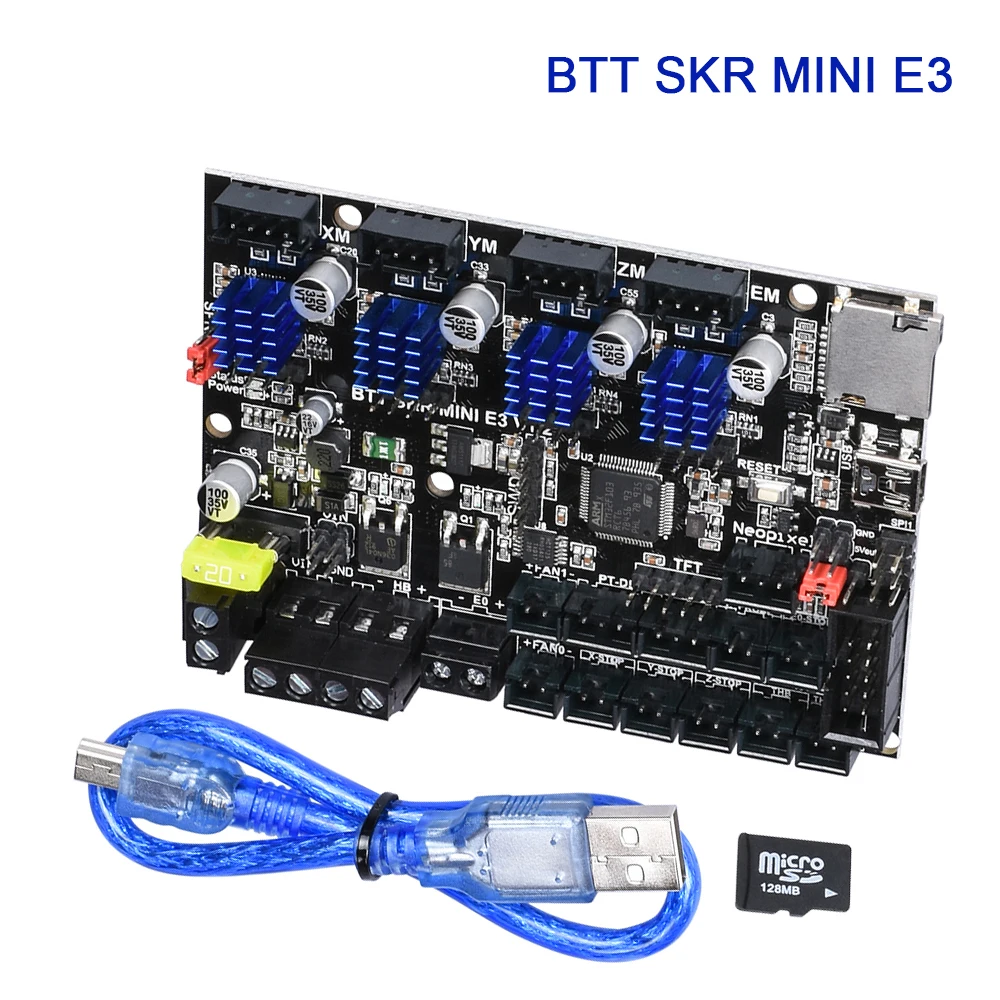

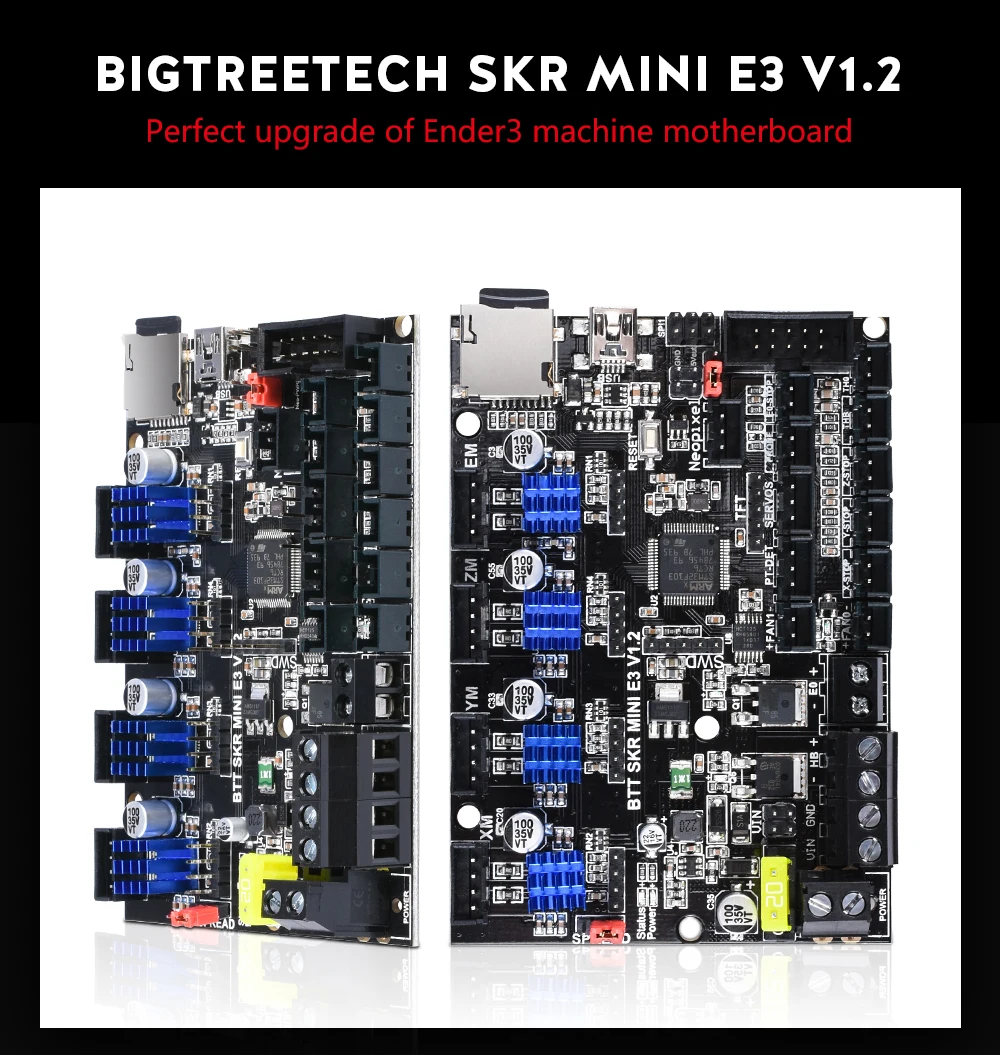

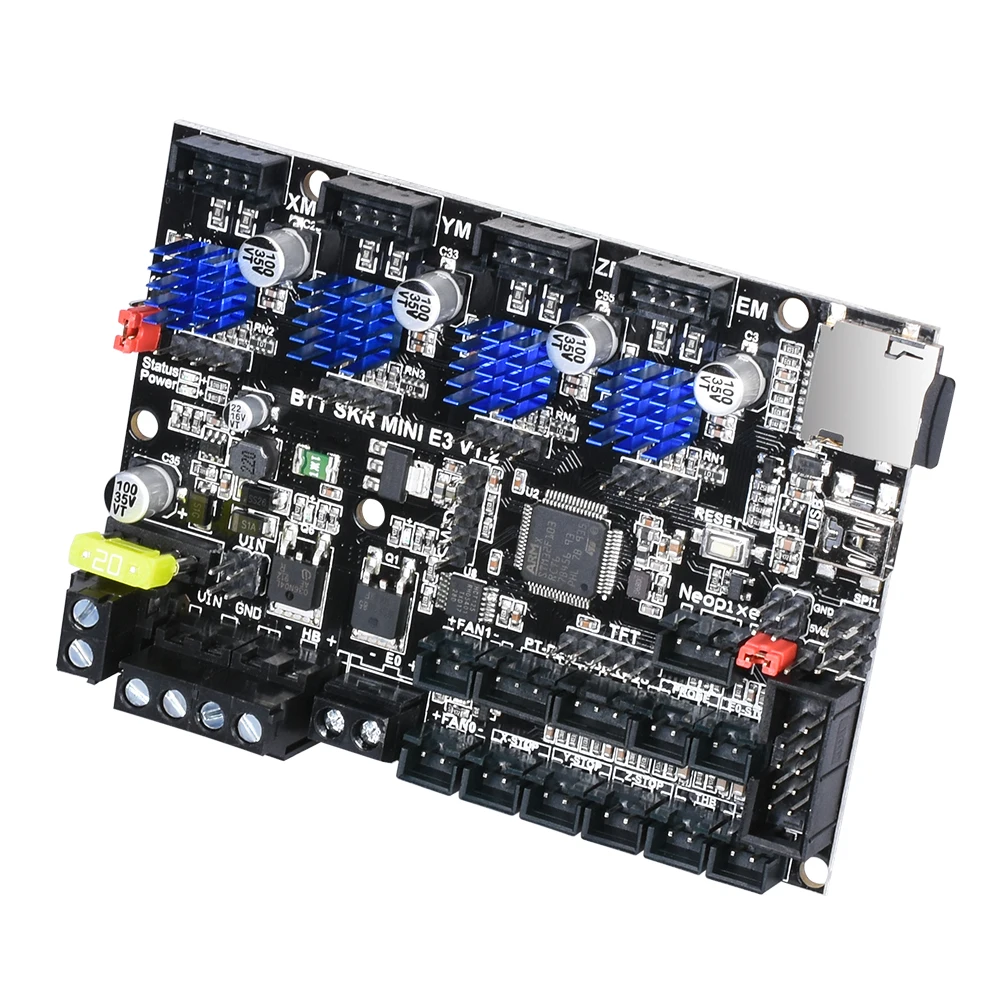

BIGTREETECH SKR MINI E3 V1.2 плата управления 32 бит интегрированный TMC2209 UART драйвер для CR10 Ender 3 Pro 3D принтер запчасти MKS TFT35

Прошивка должна сверяться с информацией по этой ссылке:

Https://github.com/bigtreetech/BIGTREETECH-SKR-mini-E3/tree/master/hardware/BTT%20SKR%20MINI%20E3%20V1.2

Если ваша версия motherbordBIGTREETECH-SKR-mini-E3 V1.0, Пожалуйста, проверьте BIGTREETECH-SKR-mini-E3 документа V1.0, который находится в прошивке и аппаратных файлах.

Если ваша версия motherbordBTT SKR mini E3 V1.2, Пожалуйста, проверьте BTT SKR mini E3 V1.2 документ, который находится в прошивке и аппаратных файлах.

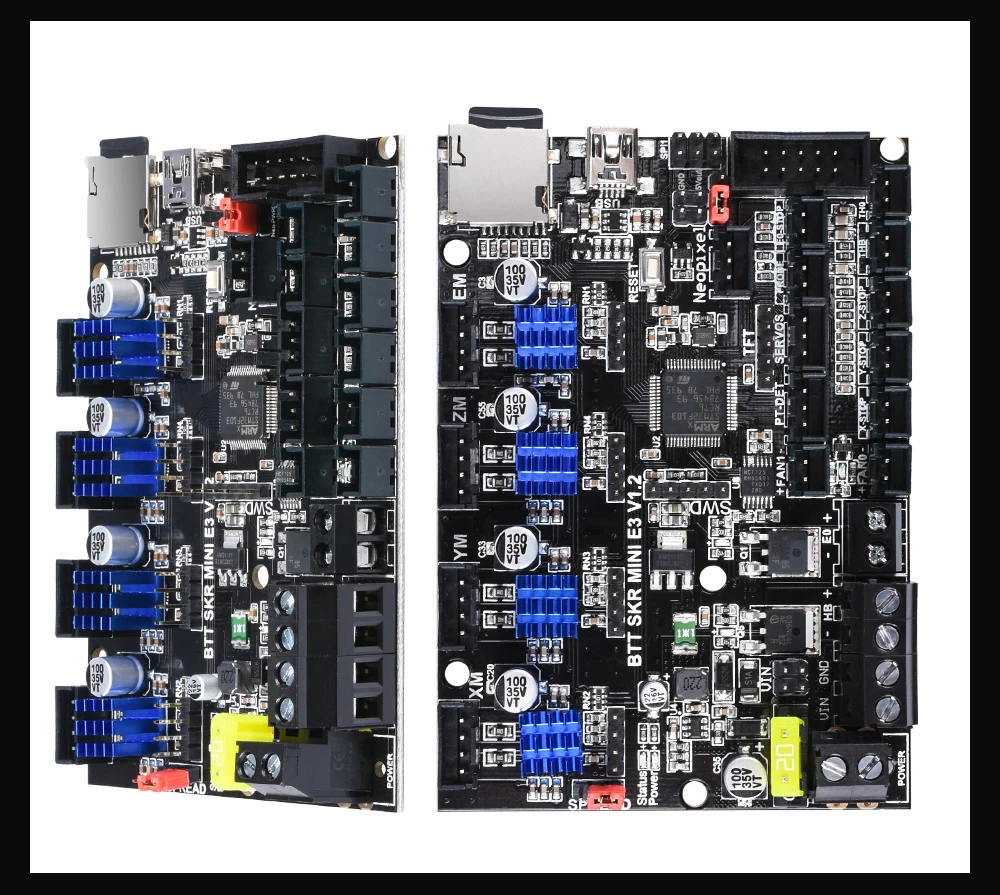

Обратитесь, чтобы проверить основные различия BTT SKR mini E3 V1.2:

Https://github.com/bigtreetech/BIGTREETECH-SKR-mini-E3

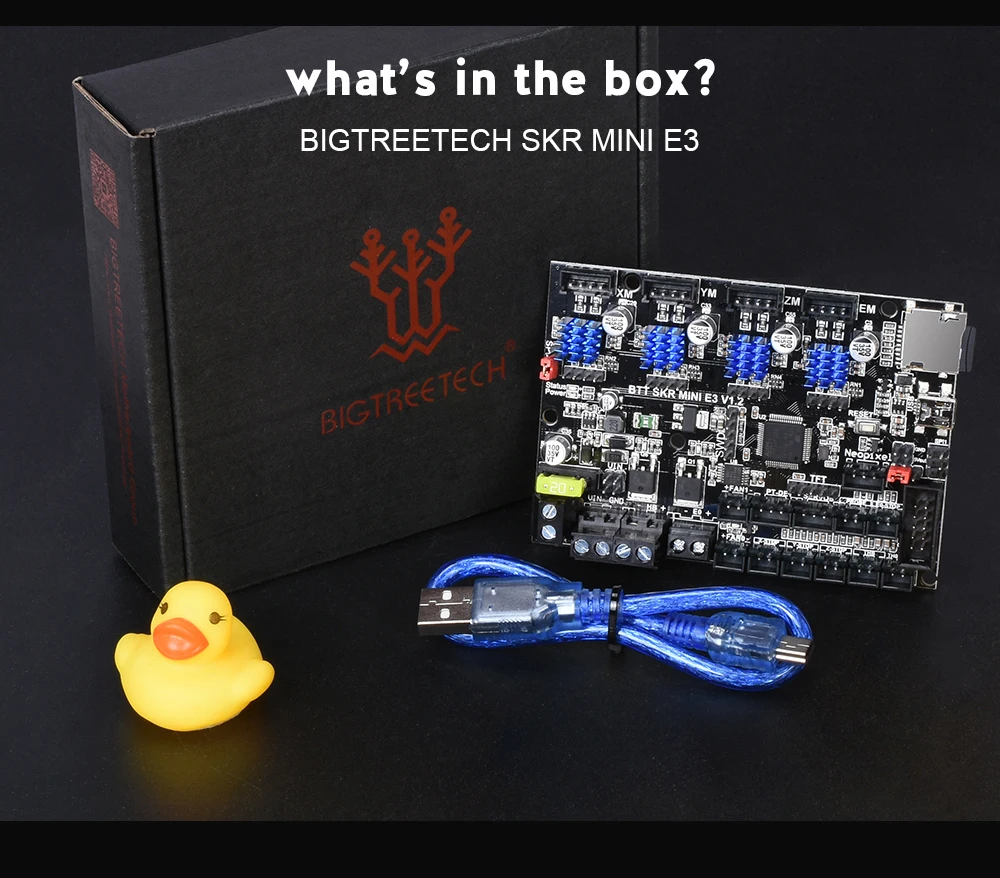

Вариант 1: 1 шт. * SKR MINI E3 V1.2

Вариант 2: 1 шт. * SKR MINI E3 V1.2 + 1 шт. * двойной z-осевой модуль

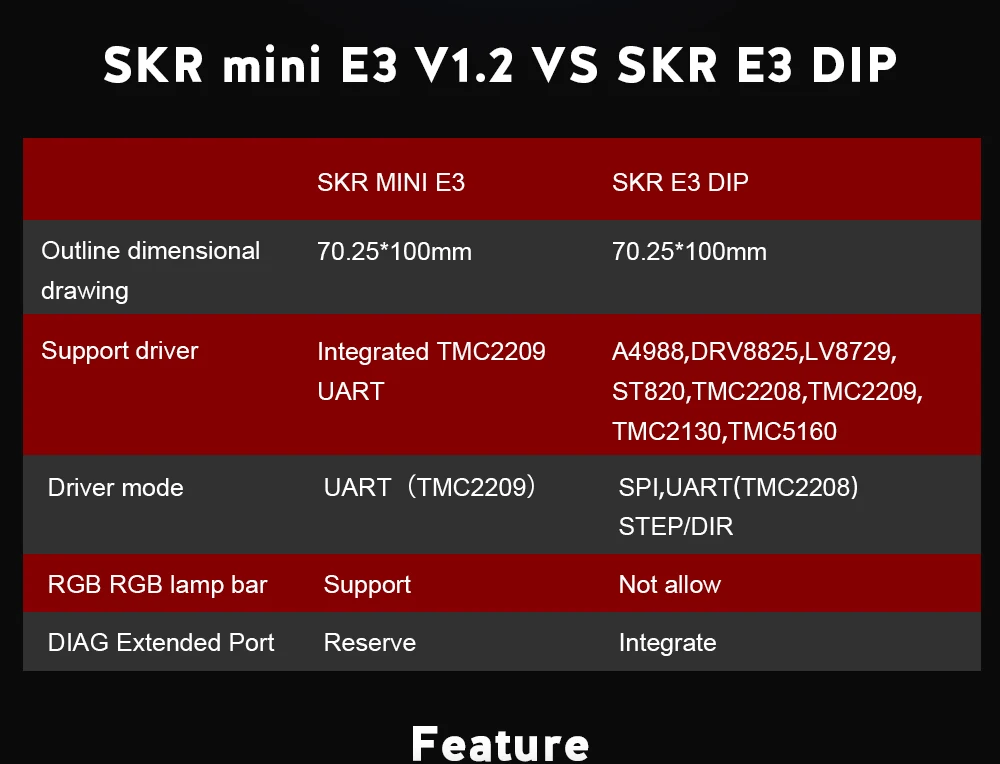

Вариант 3: 1 шт. * SKR E3 DIP V1.1 + 4 шт. TMC2208 V3.0 UART

Вариант 4:1 шт. * SKR MINI E3 V2.0

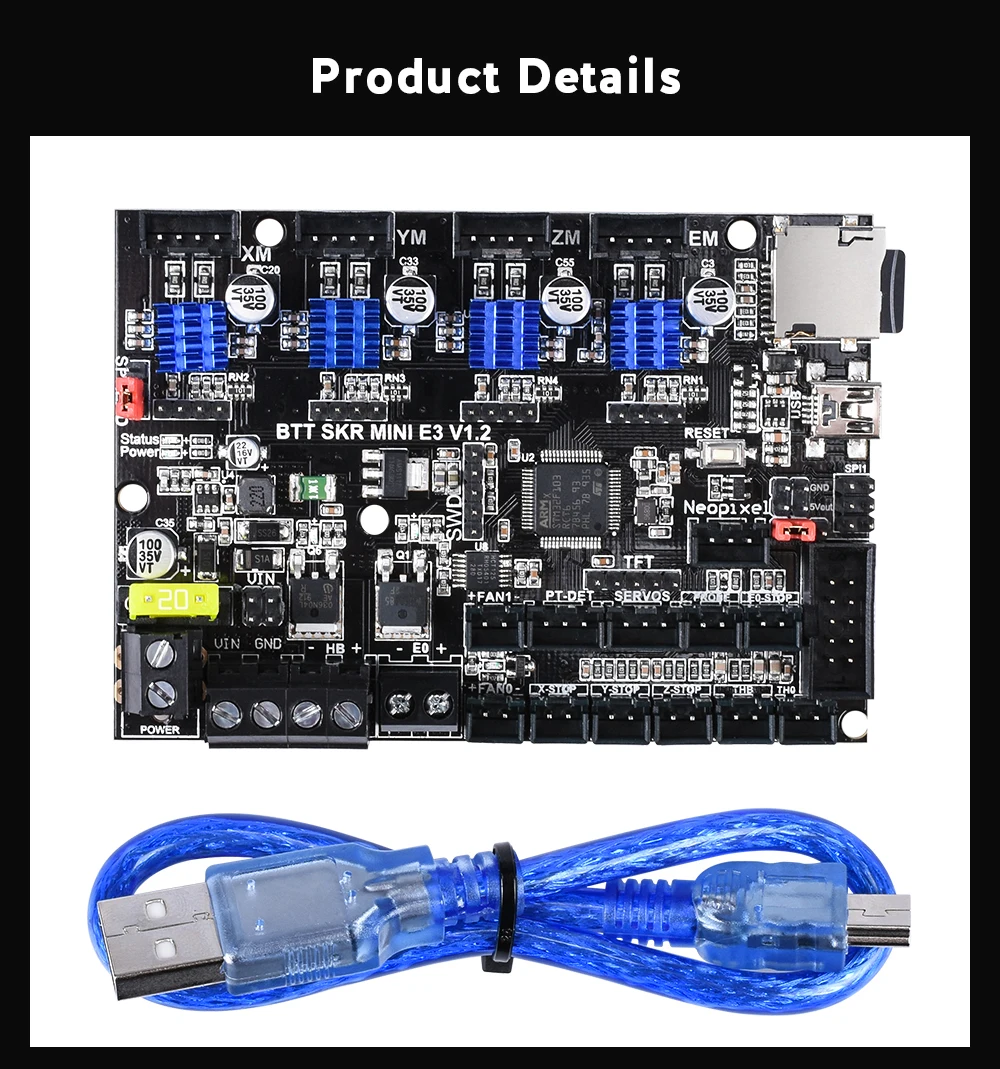

Материнская плата BIGTREETECH SKR-mini-E3-это 3D batting ShenZhen BigTree Technology CO.,LTD

Ультратихая, маломощная, Высококачественная материнская плата для 3D-принтера, запущенная командой печати.

Специально для принтера Ender 3 для обновления.

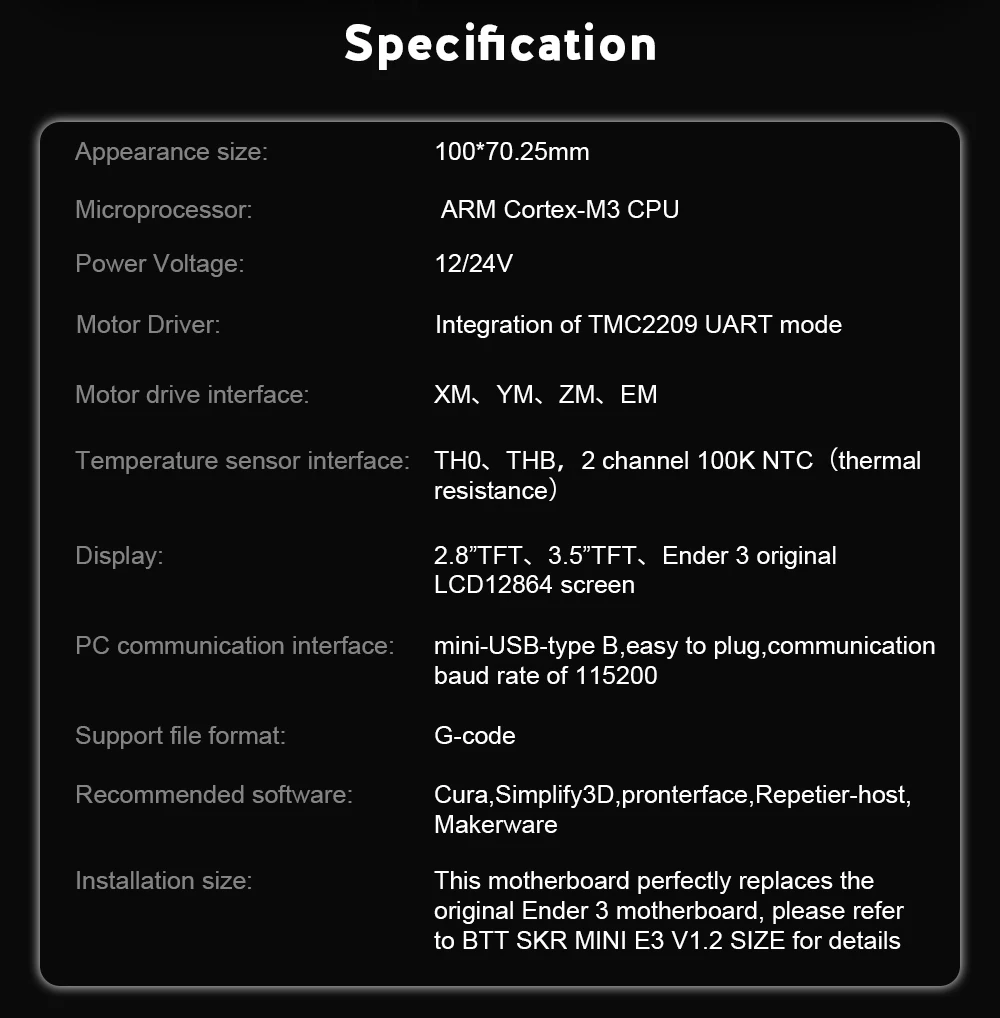

Особенности:

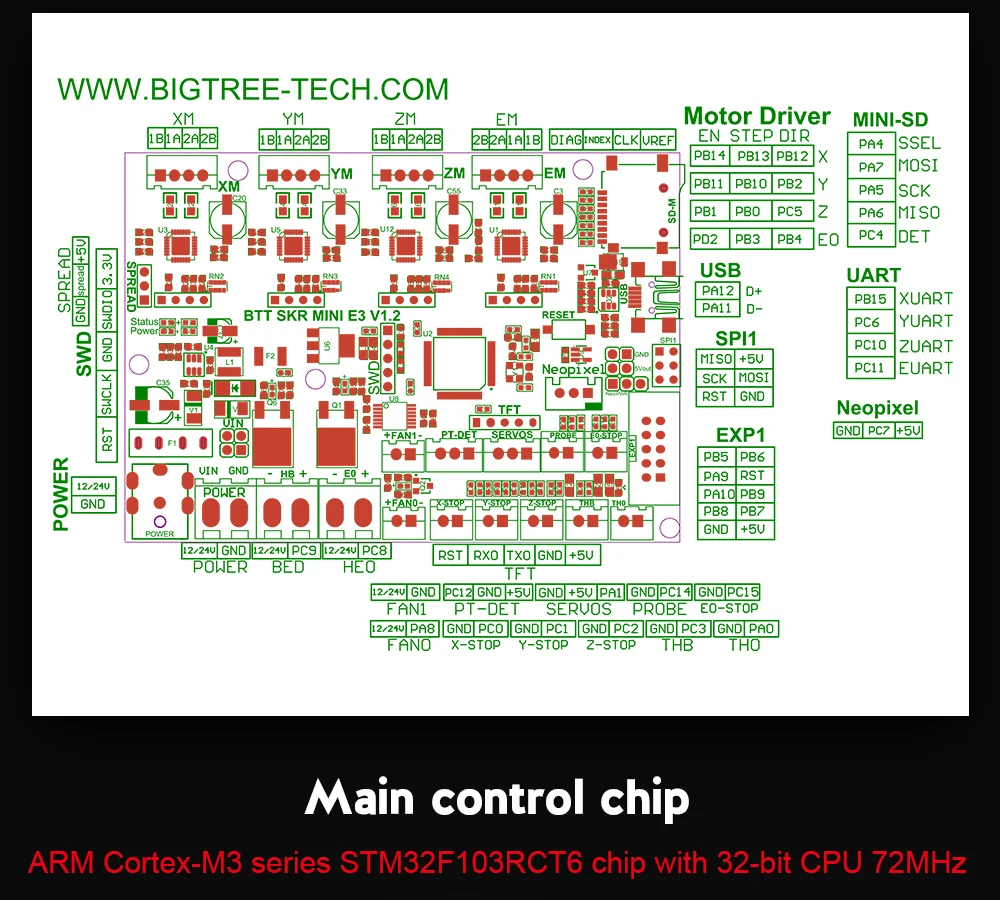

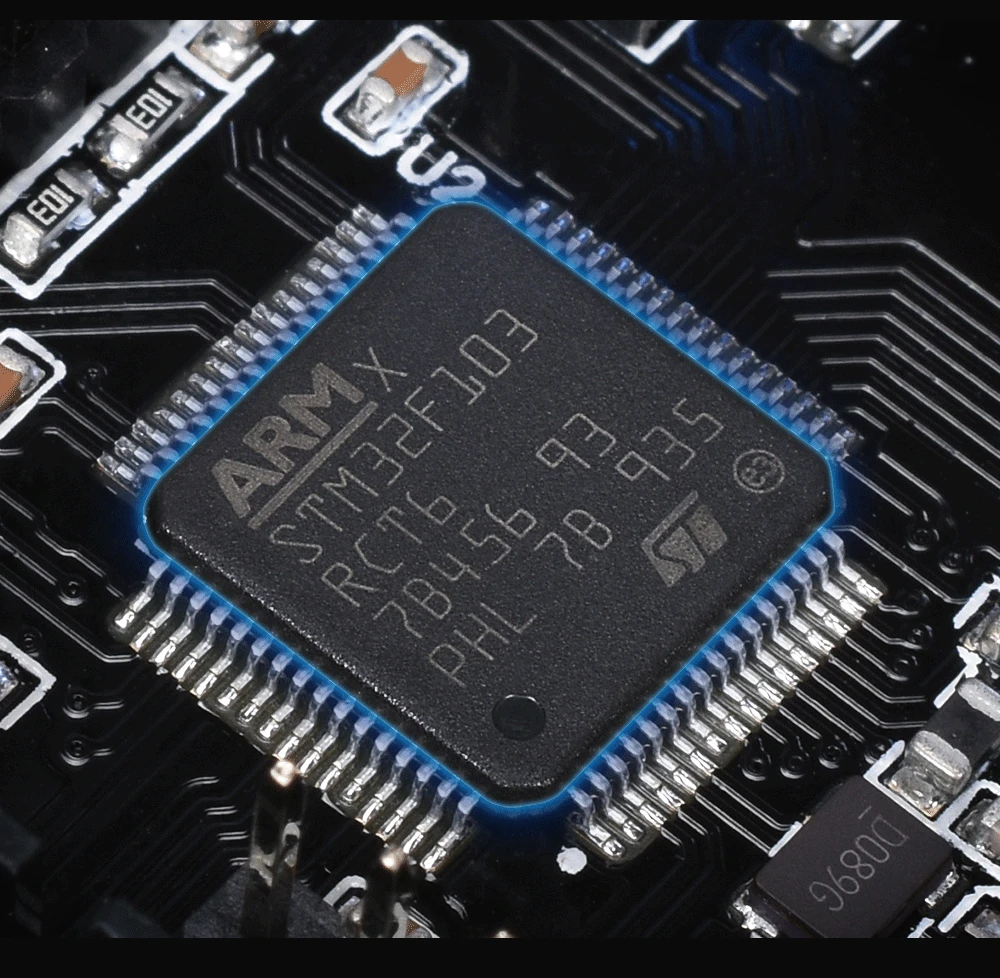

1. Дужка Cortex-M3 серии STM32F103RCT6 подстветка мастер-контроллер с 32-битными основная частота 72 МГц чип.

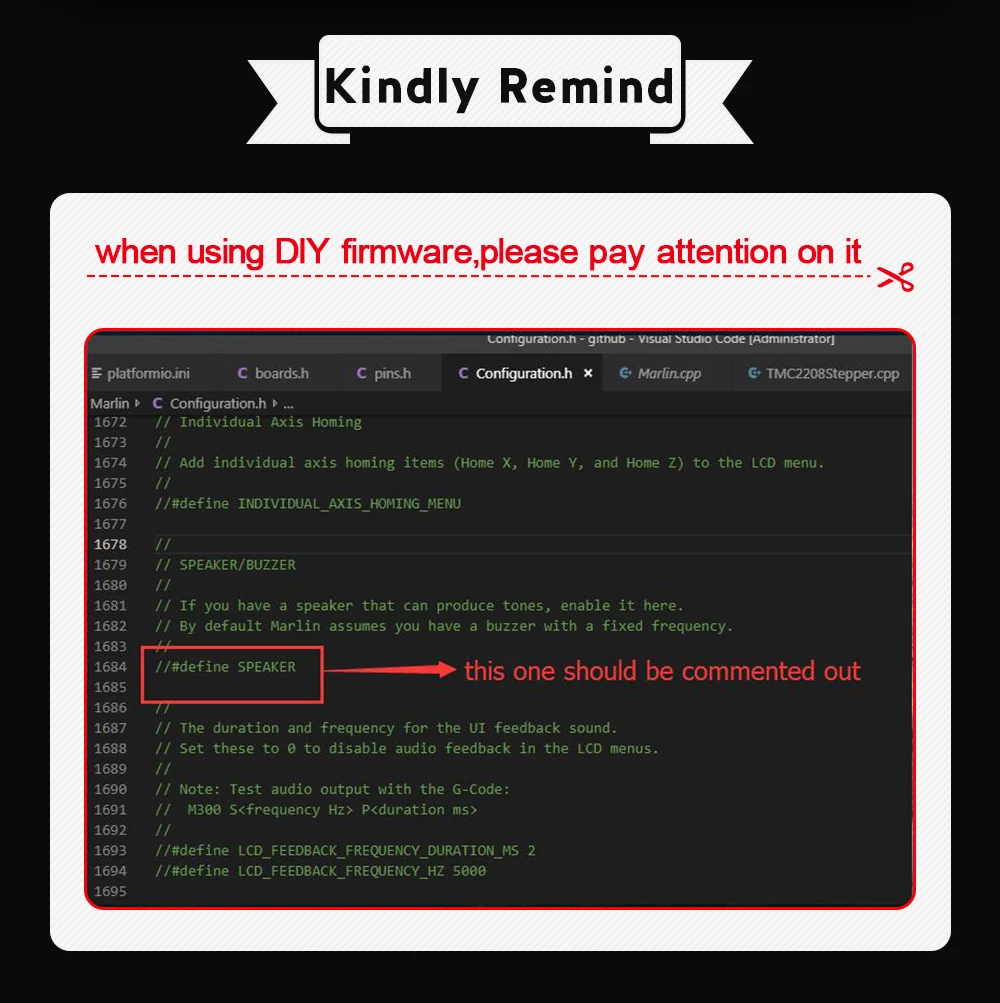

2. Имеет высокомодульную прошивку с открытым исходным кодомМарлин 2,0, Что облегчает самостоятельное и вторичное развитие пользователя, и не устраняет ни одного. Беспокойство по поводу разработки основного кода.

3. Использование мощных инструментов разработки, интегрированная среда разработки кода визуальной студии: поддержка онлайн-отладки.

Это более полезно для разработки продукта и оптимизации производительности. Он разработан на языке C и имеет низкий порог для развития.

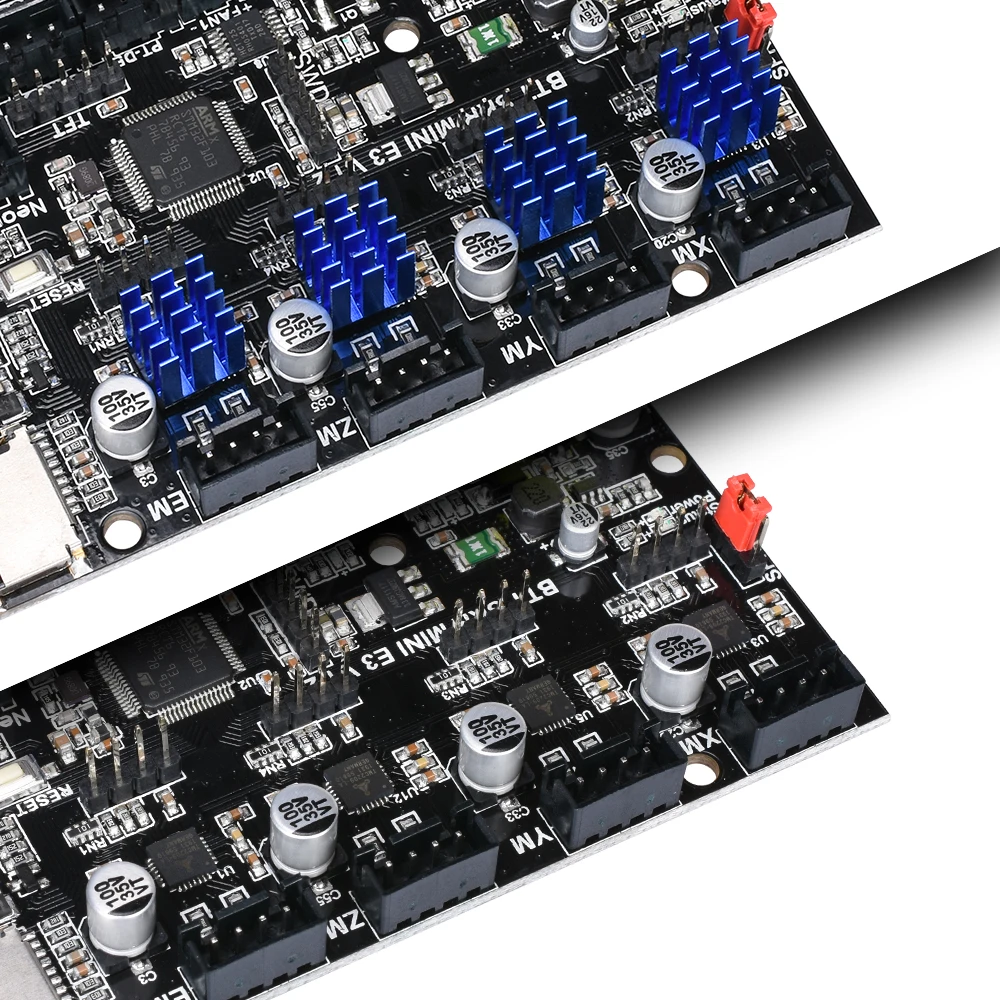

4. Проводка платы PCB строгая и красивая, и была специально оптимизирована для рассеивания тепла.

5. Специальный чип питания используется для поддержки12-24 ВВход питания.

6. Приемлемые 24V вход переменного тока, один и тот же мощность можетУменьшить ток горячей кровати до 1/4, Эффективно решить горячую кровать.

Проблема нагрева труб MOS.

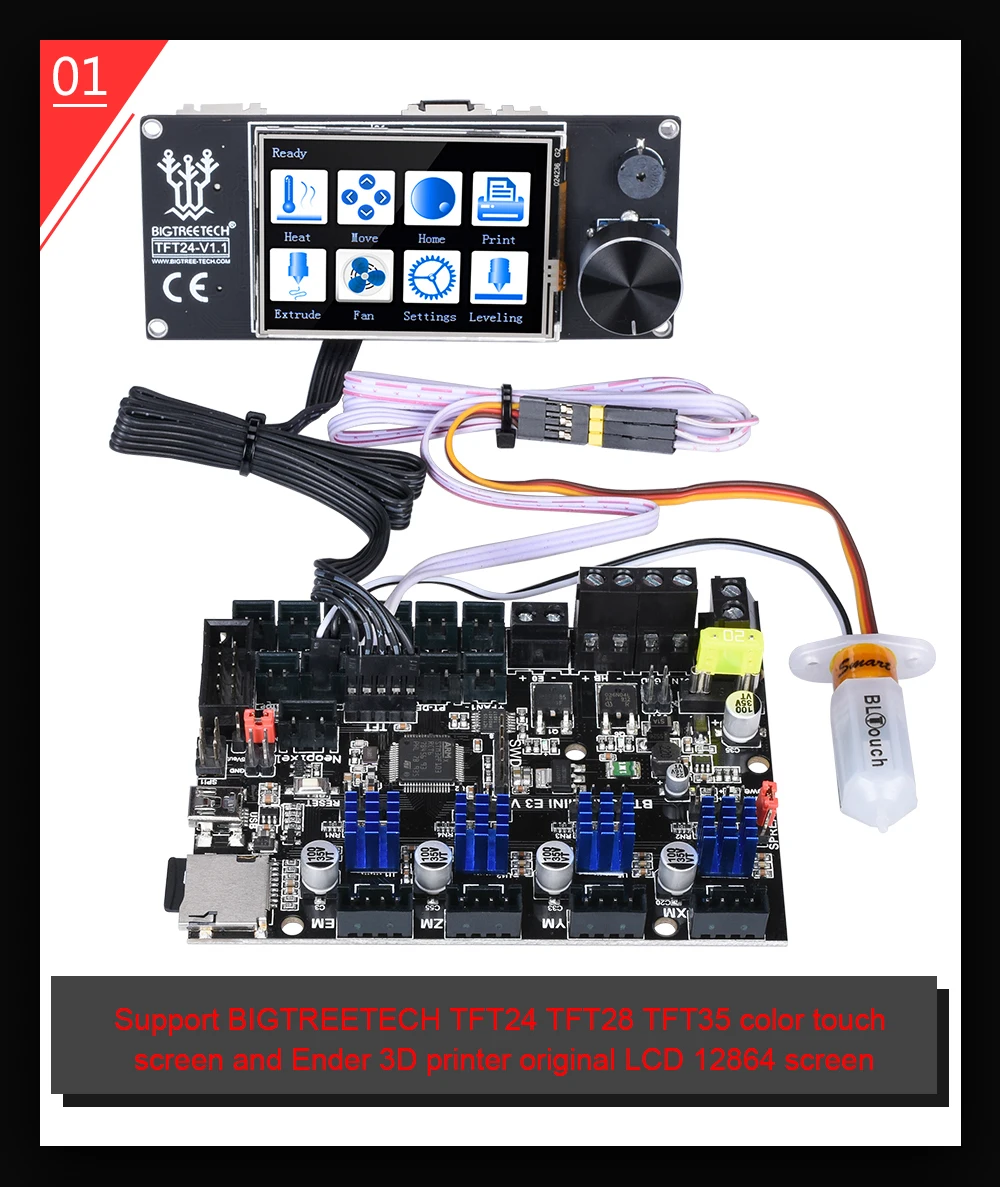

7. Поддержка дисплей: 2,8 дюймов, 3,5 дюймов цветной сенсорный экран и Ender3 принтер LCD12864 экран.

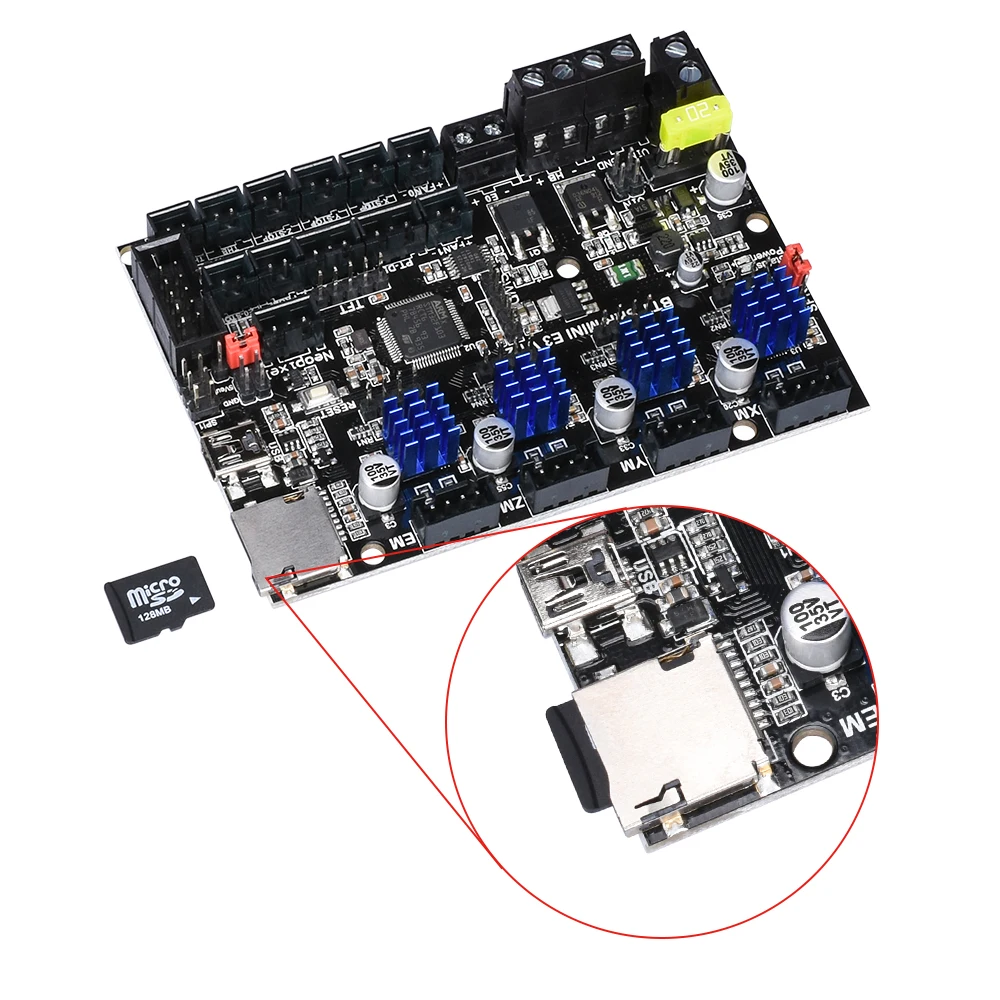

8. Обновление прошивки с помощью sd-карты делает работу простой и удобной.

9. Прошивка используется для настройки управляющего тока, чтобы избежать выгорания вождения, вызванного ручным регулированием тока. Удобный, безопасный и надежный.

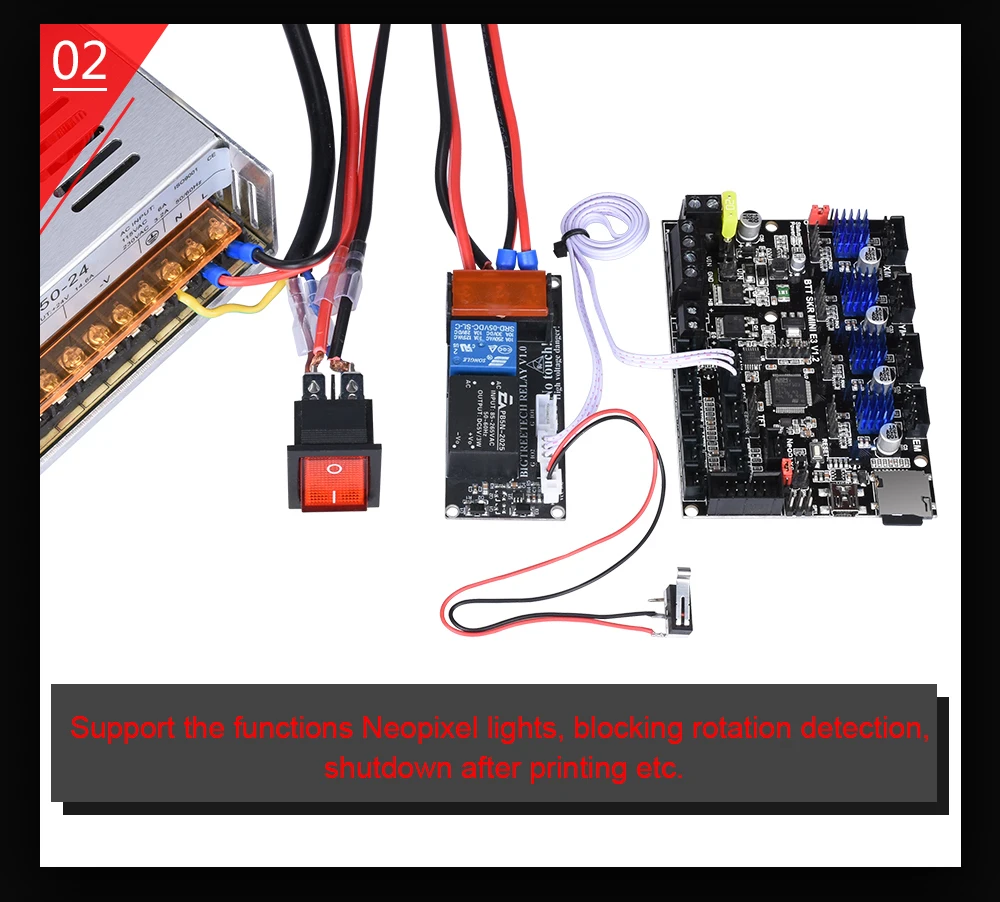

10. Поддержка BLtouch, цветовая лампа RGB, обнаружение блоков, выключение и другие функции;

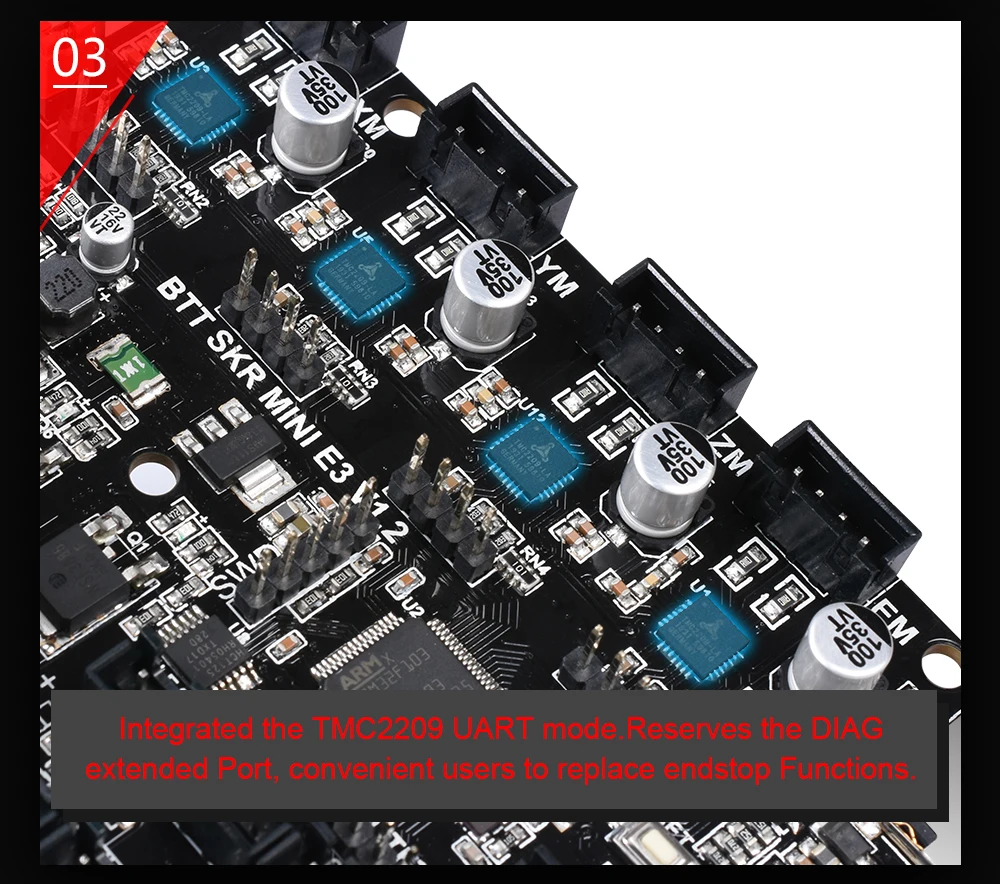

11.Интегрировать UART режим TMC2209Для упрощения отладки материнской платы и драйвера.

12. Резервные расширительные порты для контактов TMC2209 для облегчения использования DIAG вместо Endstop

Функции.
