Новый генератор сигналов SGP1002S 2 МГц DDS функция счетчик частоты квадратная волна подметание BNC TTL

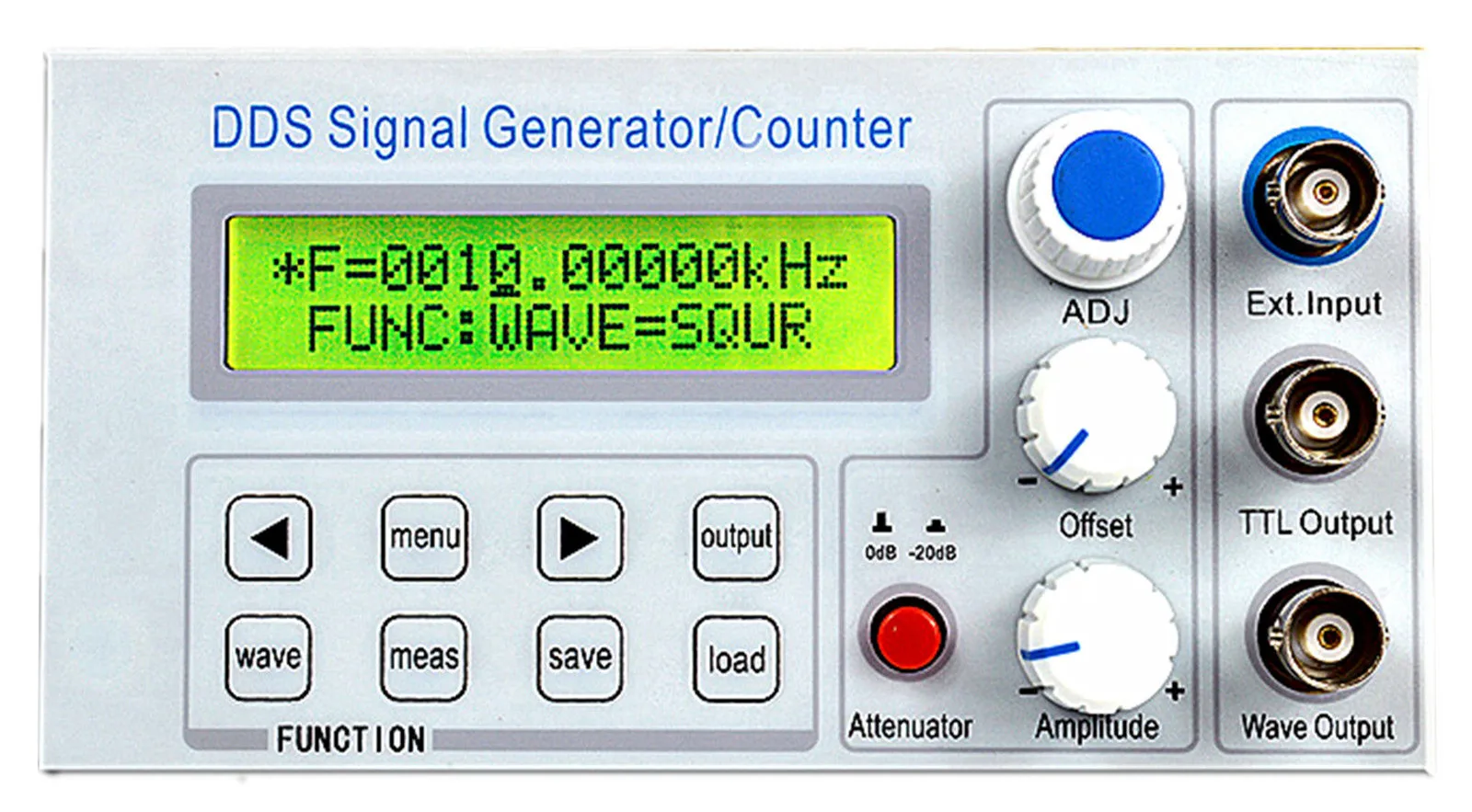

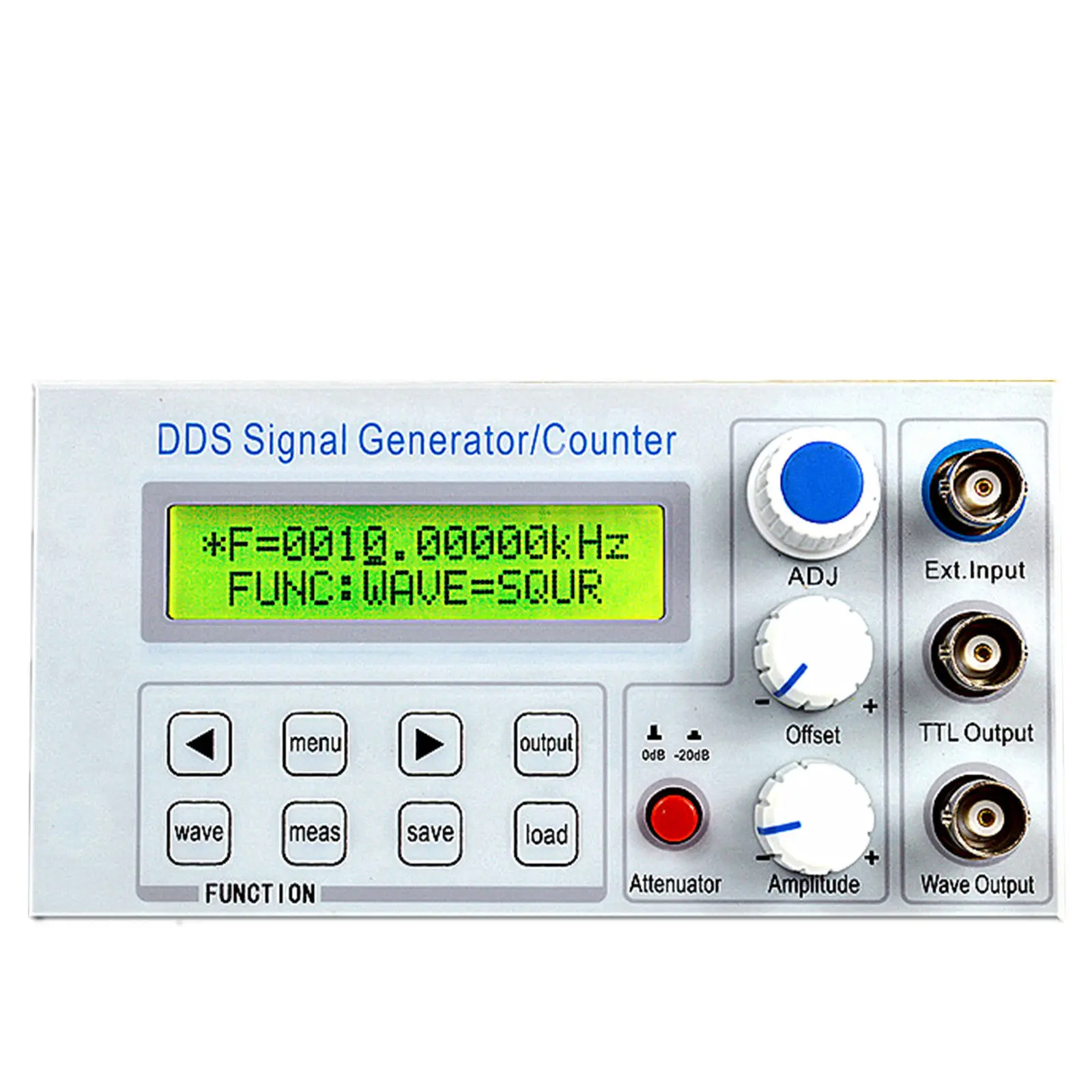

Описание

Модуль использует технологию прямого цифрового синтеза (DDS) и FPGA дизайн. С широким источником питания напряжения (DC9V-DC40V), он может выводить синусоидальную волну, квадратную волну (рабочий цикл регулируется от 1% до 99%) и треугольную волну (включая волну пилообразного). Максимально эффективной выход превышает сумму в 10Vpp с разрешением 0,01 Гц (10 МГц). Выходная амплитуда и смещение постоянного тока можно регулировать непрерывно. Он имеет две функции развертки, линейную развертку и логарифмическую развертку. Можно настроить как диапазон развертки, так и время подметания. Между тем, он интегрирует другие несколько функций в один, включая синхронизированный TTL выход, Измерение наружной частоты и функцию счетчика. Он имеет преимущества удобной работы, высокая стабильность сигнала, управление одним ключом, выход BNC порта, выход амплитуды один ключ затухания, двухканальный TTL электрический уровень дифференцированного выхода, встроенная Монтажная структура панели, Легкая интеграция с продуктами клиентов и т. д. Это идеальный инструмент для электронных энтузиастов, лабораторий, производственных линий, обучающих и научных исследователей. Его также можно использовать в качестве поддерживающего модуля для промышленного оборудования. В последнее время он уже широко используется в обучающих инструментах и оборудовании промышленного контроля. Это очень экономичный продукт!

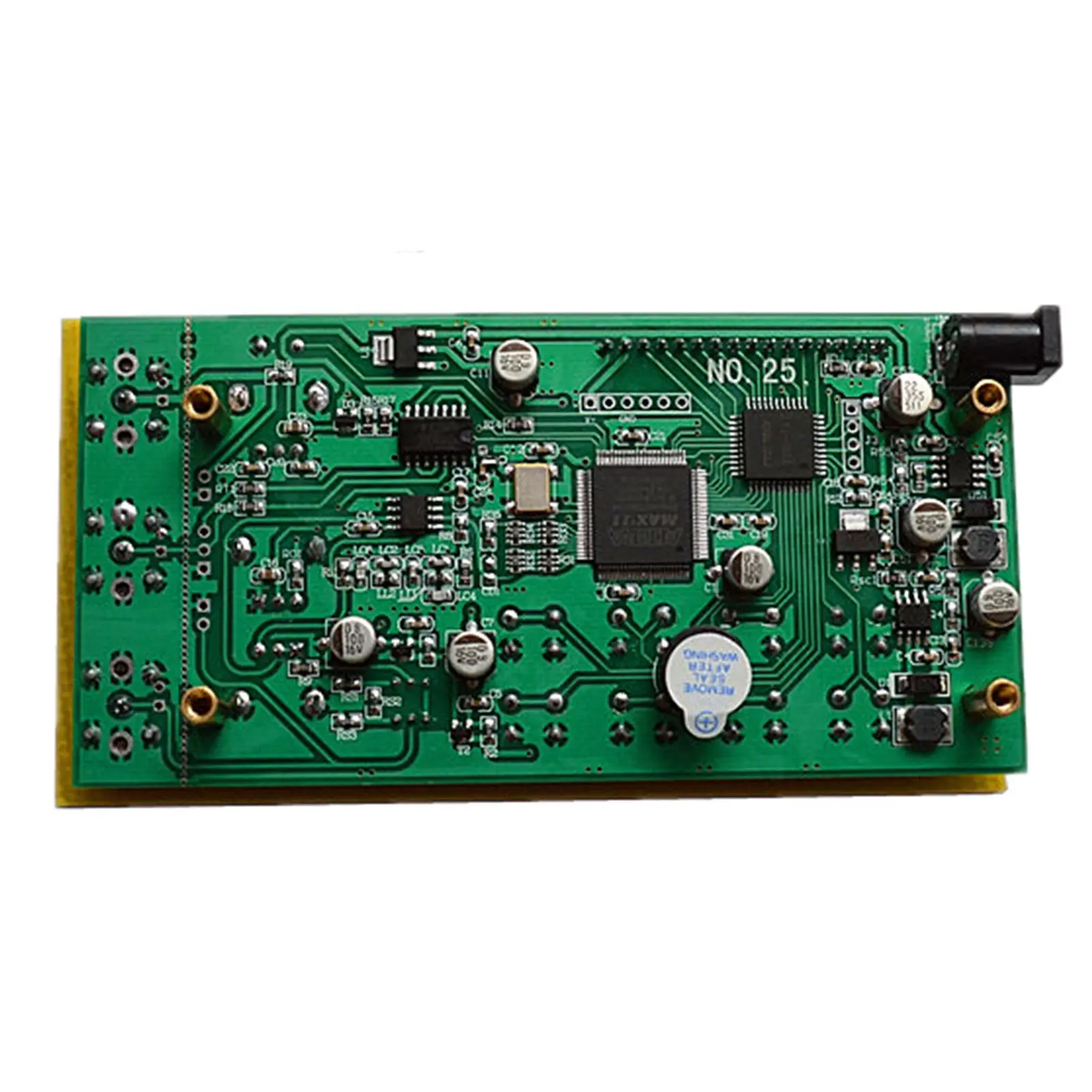

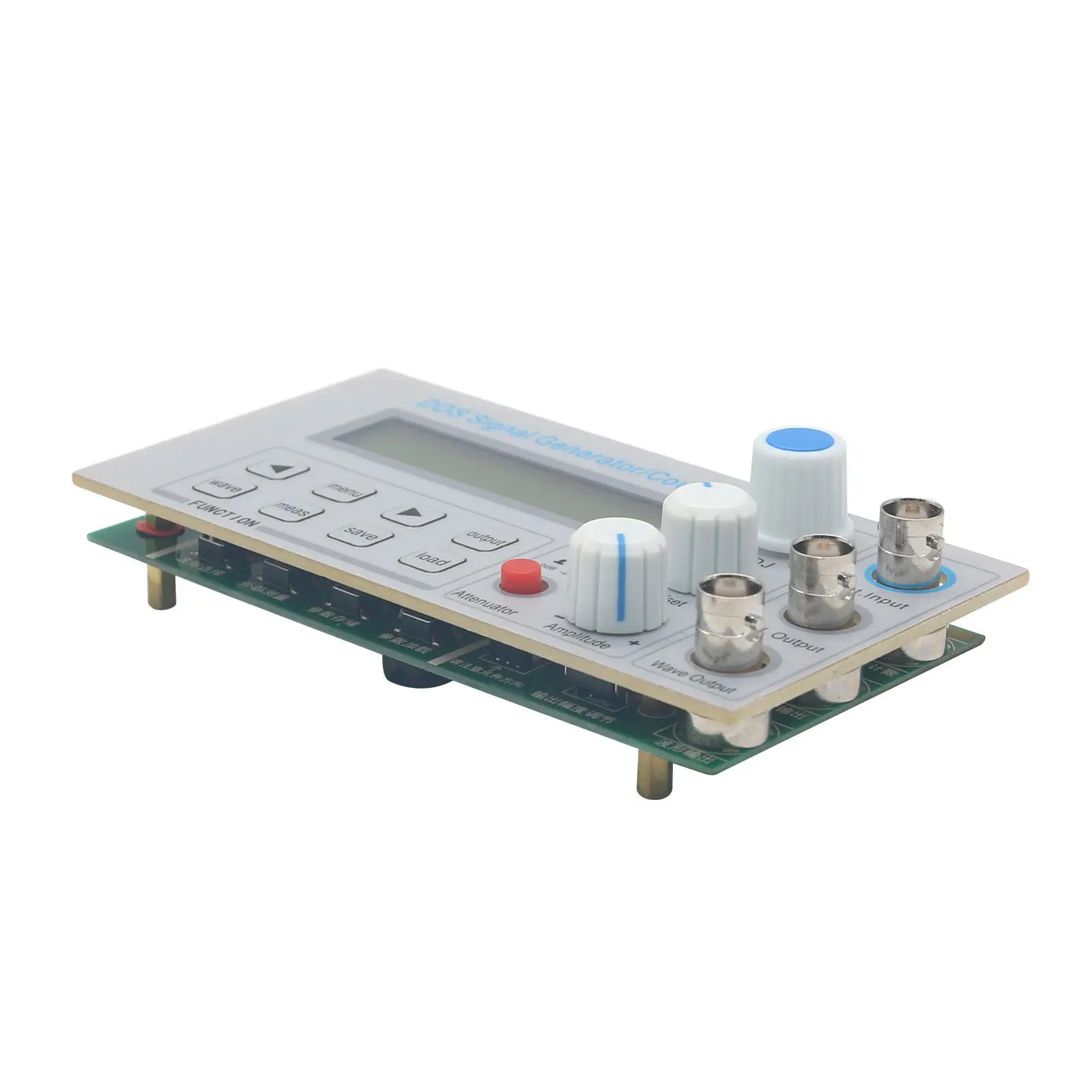

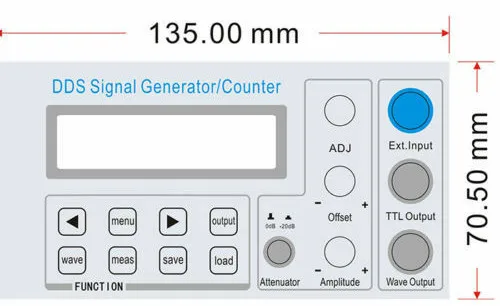

Параметры

◆Компактный размер, несколько функций, легко носить с собой.◆Широкий источник питания постоянного тока (DC9V-DC40V).◆Встроенная Монтажная структура панели, легко интегрируется с продуктами заказчика.◆Высокочастотная Точность: ± 5 × 10-6◆Высокое Разрешение: 10 МГц◆Все диапазоны непрерывно регулируемые, цифровые настройки.◆Высокая точность формы волны: синтез выходного сигнала путем вычисления функции.◆ Одноклавишный управляемый сигнал на выходе.◆ 3,3 V TTL Электрический Уровень выходного сигнала.◆Несколько различных форм волны: Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл) и треугольная волна (включая волну пилообразного типа).◆Функция развертки: Линейная развертка, логарифмическая развертка. Пусковые и стоп точки можно задать дополнительно.◆Функция сохранения: 10 наборов параметров, определенных пользователями, могут быть сохранены и загружены в любое время.◆Режим работы: управление кнопками, ЖК-дисплей, Цифровая настройка, Регулировка ручки непрерывно.◆ Выходной режим: Стандартный выход BNC порта.◆Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, надежная и долговечная.◆Измерение частоты: частота внутреннего/внешнего сигнала может быть измерена через встроенный 60 МГц Частотный метр.Основные технологические индексы◆ Функция вывода сигналаВыходная Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл) и треугольная волна (включая волну пилообразного типа)Выходная амплитуда ≥ 10Vp-p (выход сигнала, без нагрузки) (макс.)Около 0.1Vp-p (мин)Выходное сопротивление 51Ω ± 10% (выход сигнала)Смещение DC ± 3 В (без нагрузки)Частотный диапазон 0,01 Гц ~ 2 МГц (SGP1002S)Разрешение 0,01 Гц (10 МГц)Точность частоты ± 5 × 10-6Стабильность частоты ± 2 × 10-6/3 часовСинусоидальное искажение ≤ 0.8% (справочная частота-1 кГц)Треугольники линейность ≥ 98% (0,01 Гц ~ 10 кГц)Время подъема и падения квадратной волны ≤ 100 нсКвадратный диапазон мощности волны 1% ~ 99% (цифровой режим управления) Выходная функция TTLЧастотный диапазон 0,01 Гц ~ 2 МГц (SGP1002S)Амплитуда> 3Vp-pВыход вентилятора> 20 TTL нагрузокФункция счетчика на магнитеДиапазон счетчика 0-4294967295Частотный диапазон 1 Гц ~ 60 МГцДиапазон входного напряжения 0.5Vp-p ~ 20Vp-pМногофункциональная функция разверткиРежим развертки Линейная развертка, логарифмическая разверткаДиапазон настройки частоты 0,01 Гц ~ 2 МГцДиапазон развертки fM1 (предварительный набор) до fM2 (предварительный набор)Время подметания 1s ~ 99sДругие товары для фотосъемкиДисплей LCD1602 на английском языкеM0-M9 параметров сохранения и загрузки (M0: нагрузка по умолчанию)Размер 135 мм (длина) × 65 мм (ширина) × 35 мм (высота)Звуковой сигнал можно включить/выключить, установивТехнология производства технологии поверхностного монтажа, масштабная интегральная схема, надежная и долговечнаяФункция управления кнопкой управления, Регулировка ручки непрерывноТребования к условиям температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Что в посылка

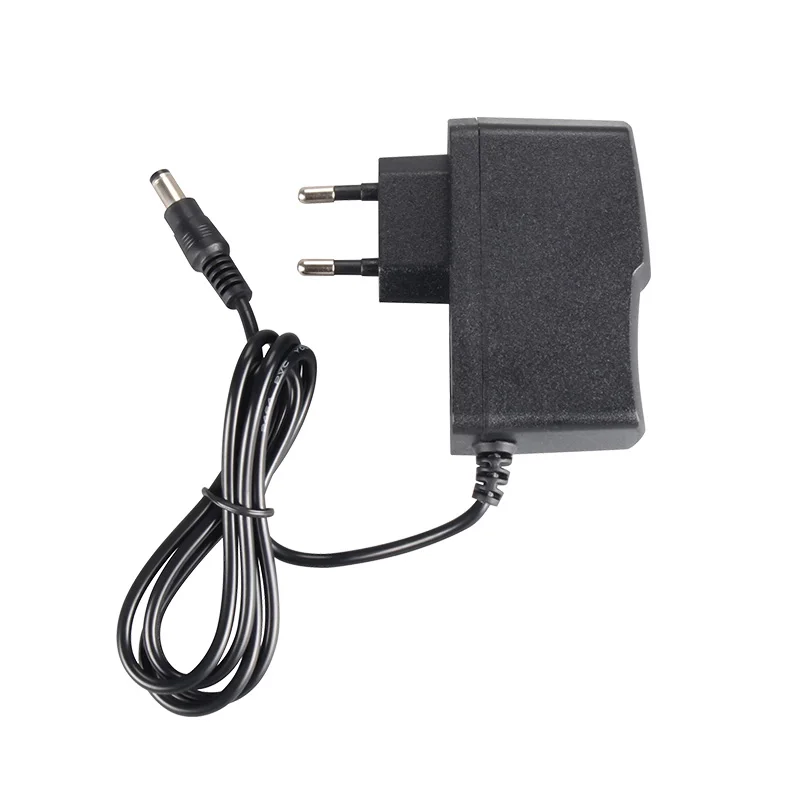

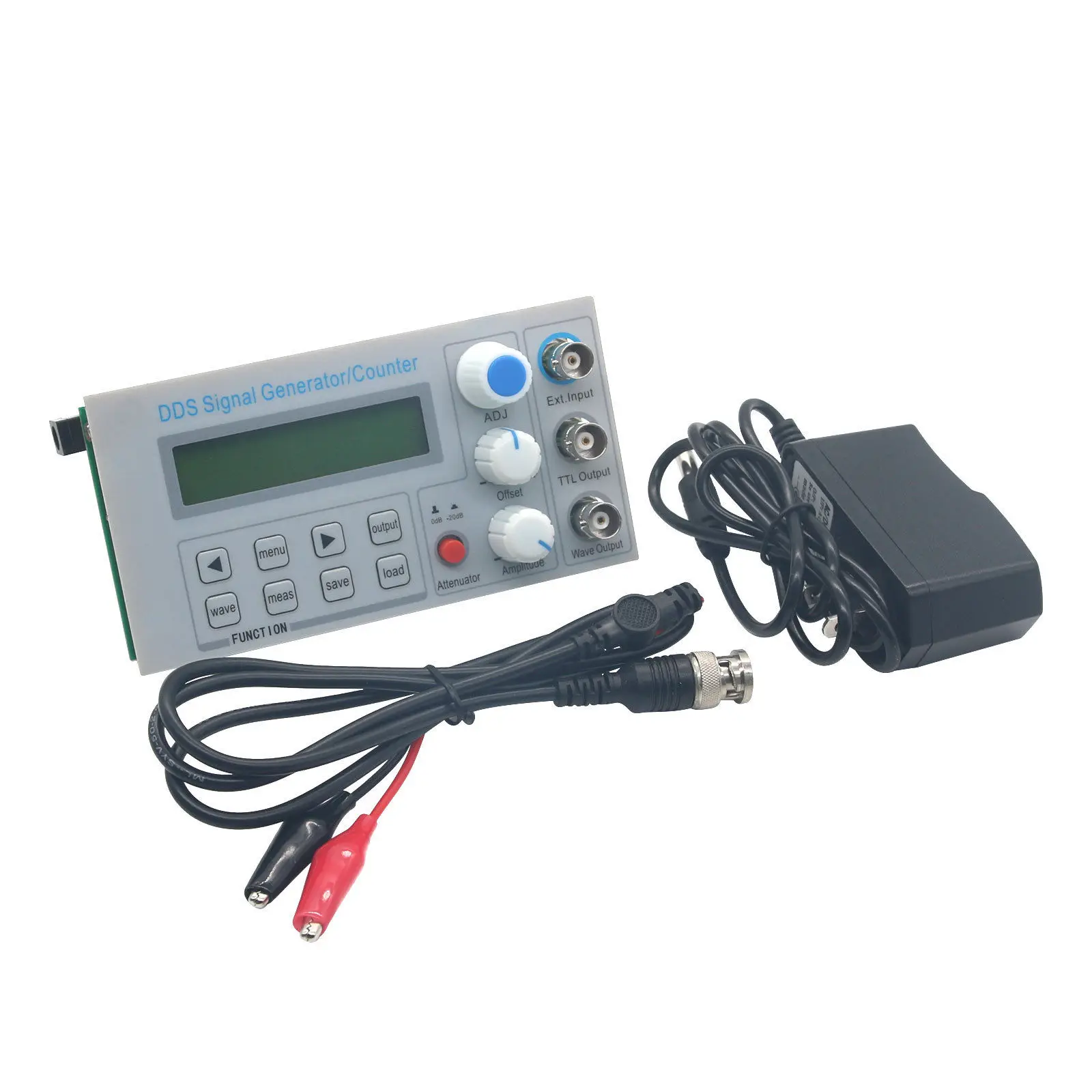

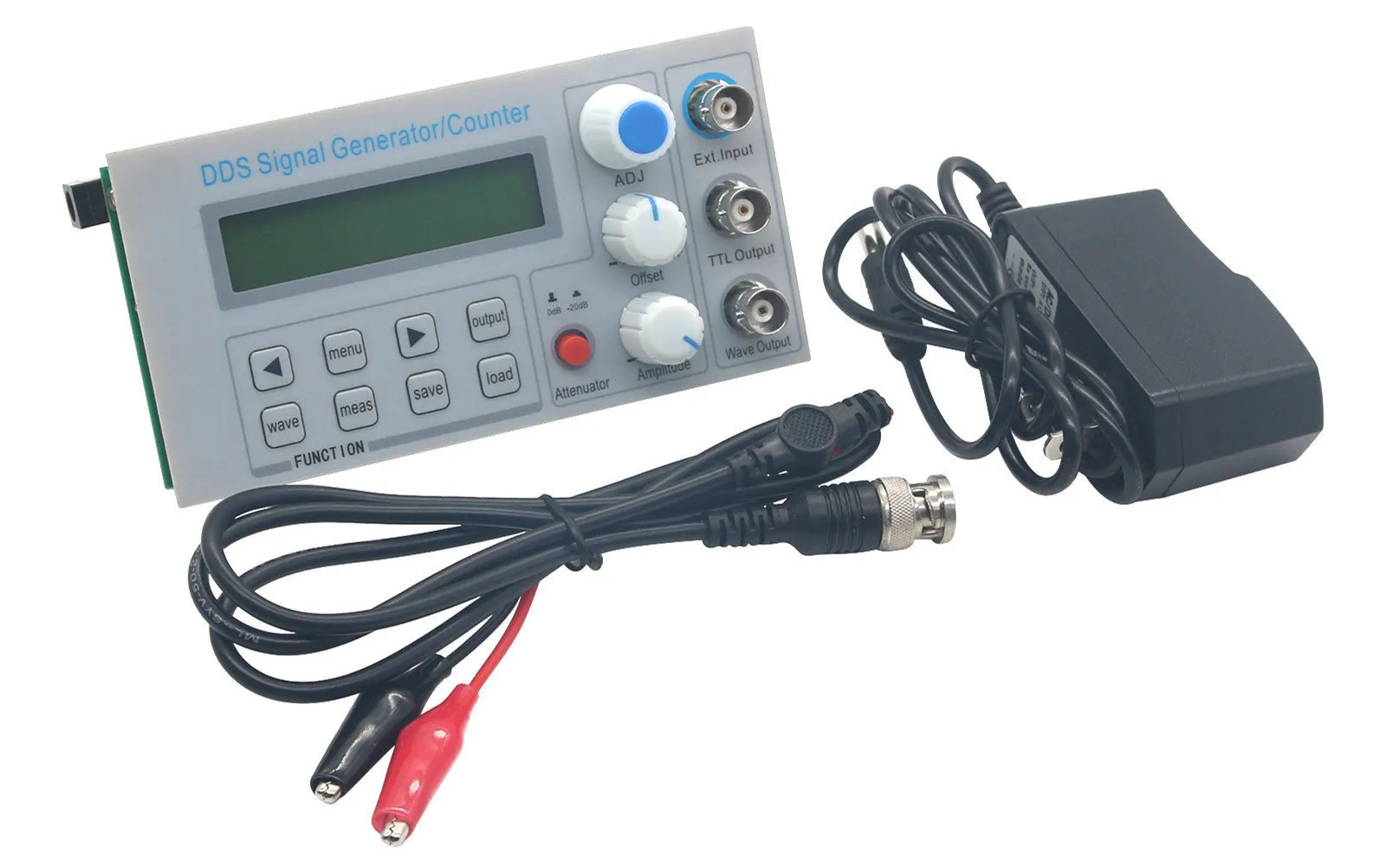

1 x SGP1002S генератор сигналов1 х адаптер питания1 х BNC тестовый зажим
