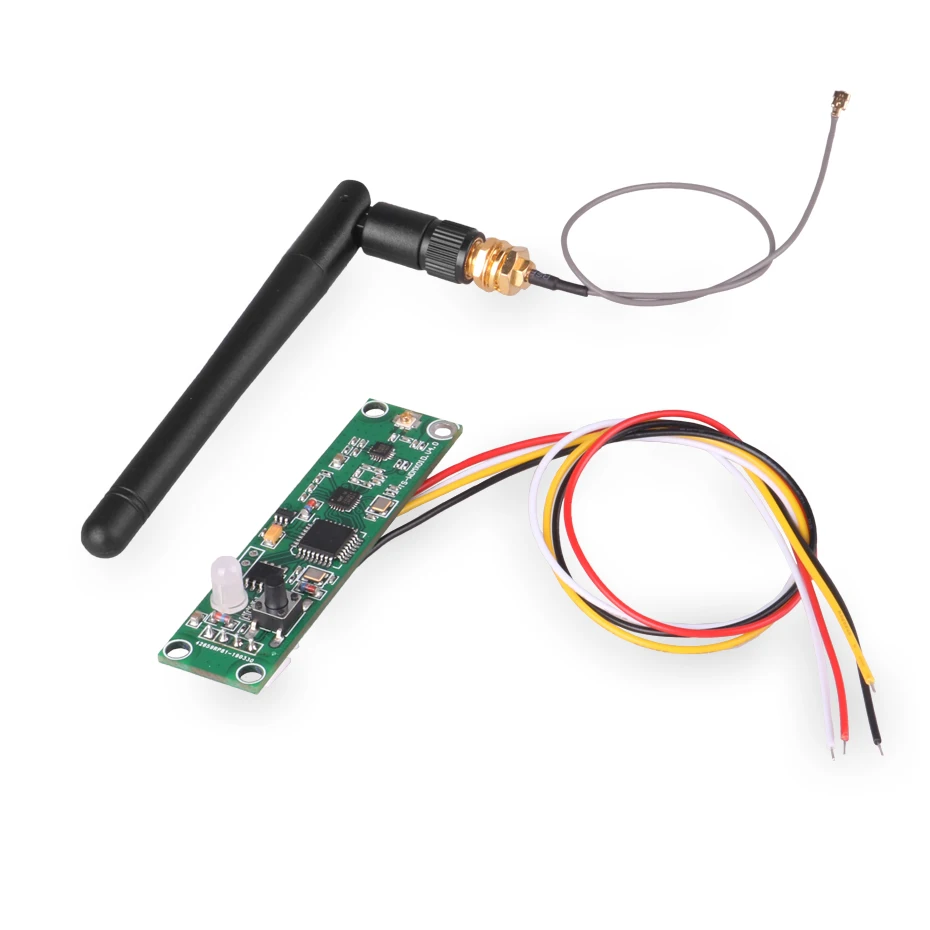

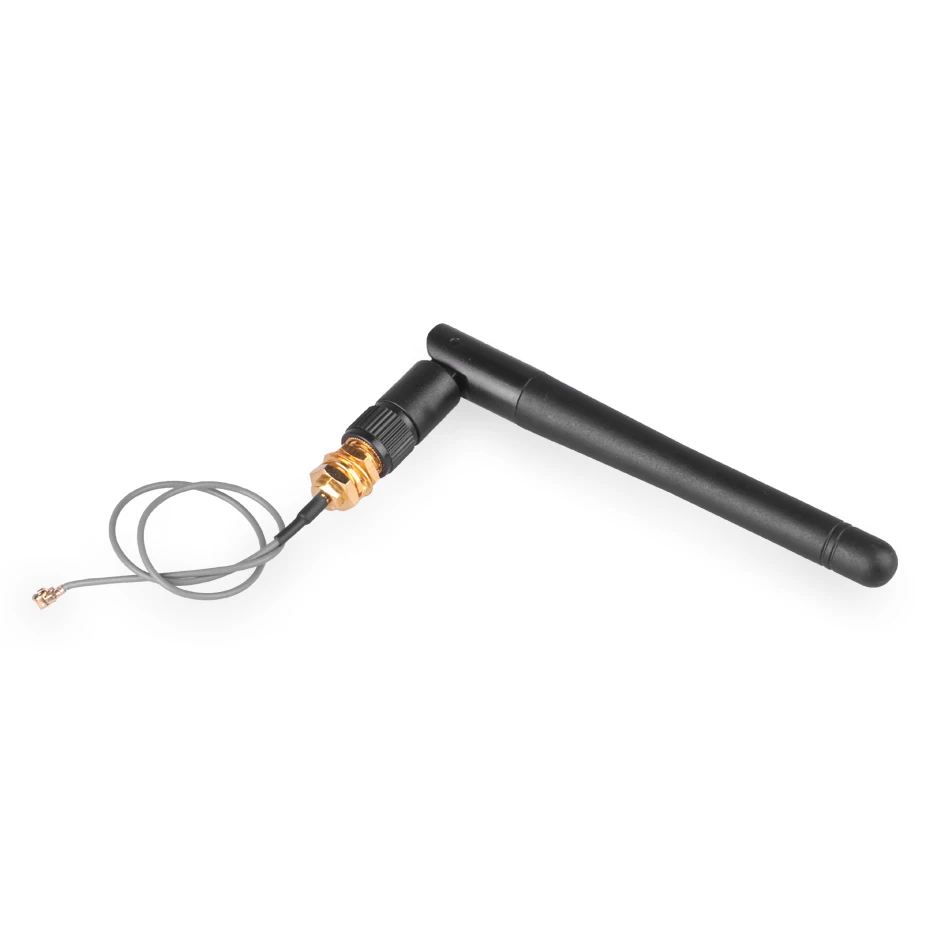

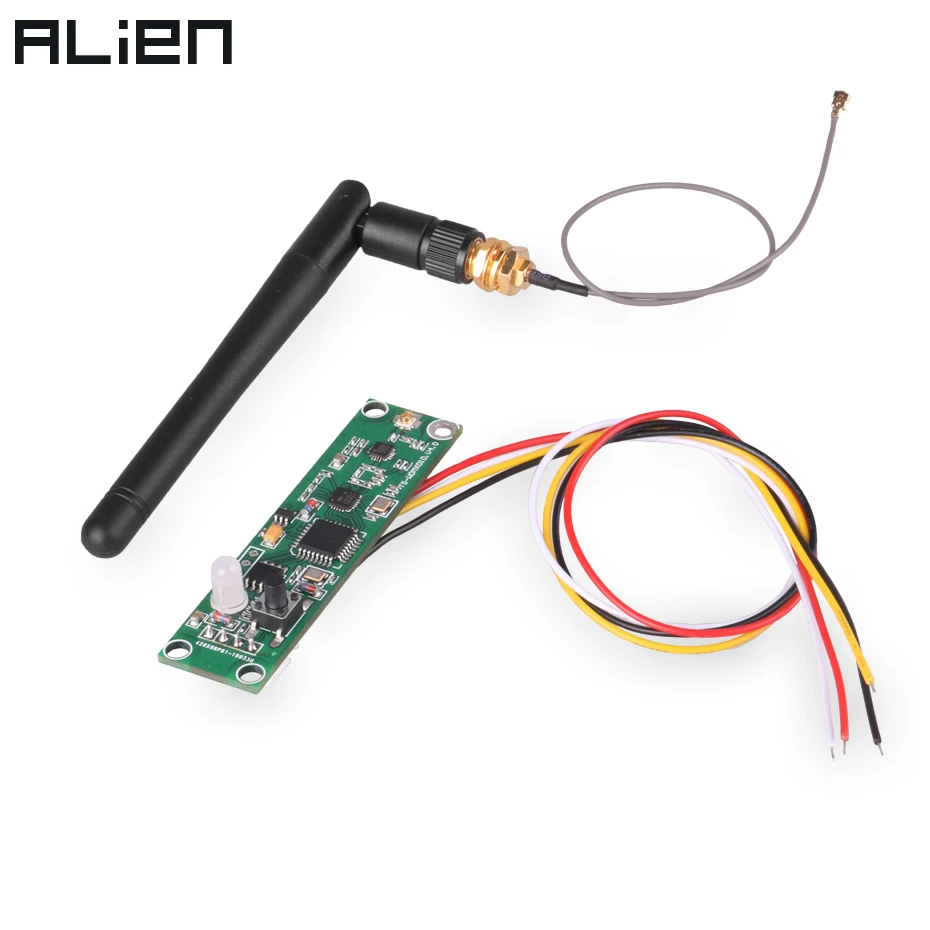

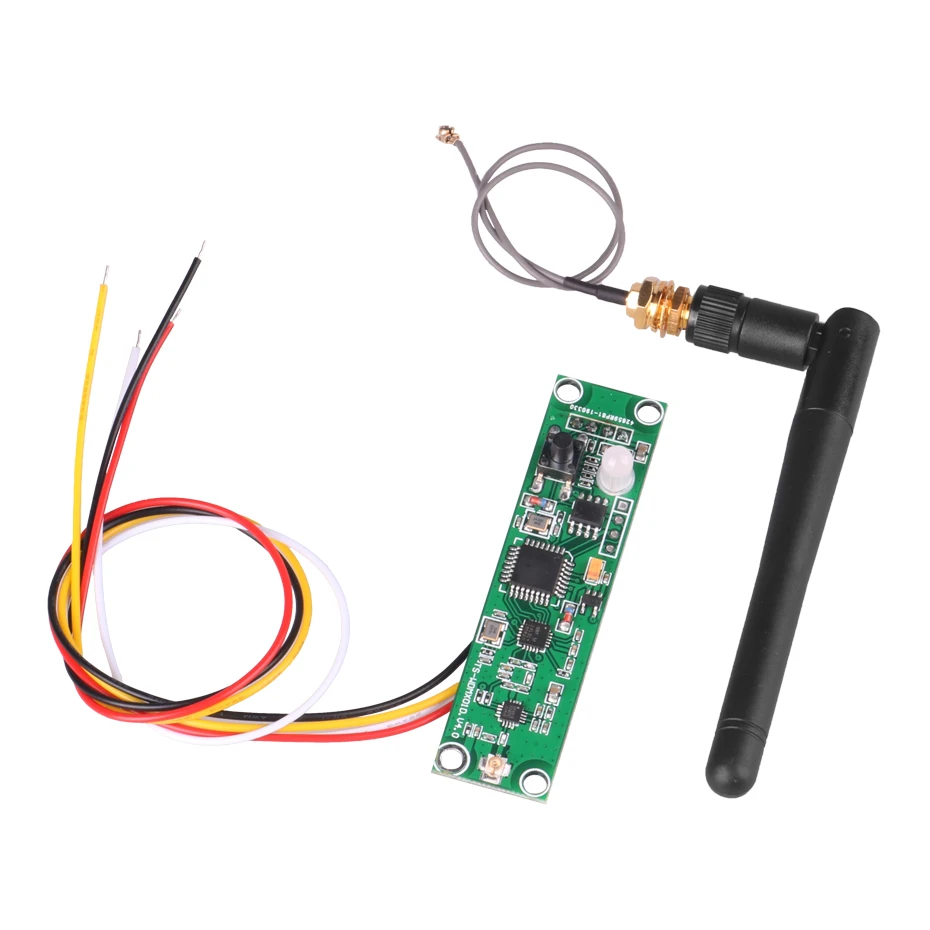

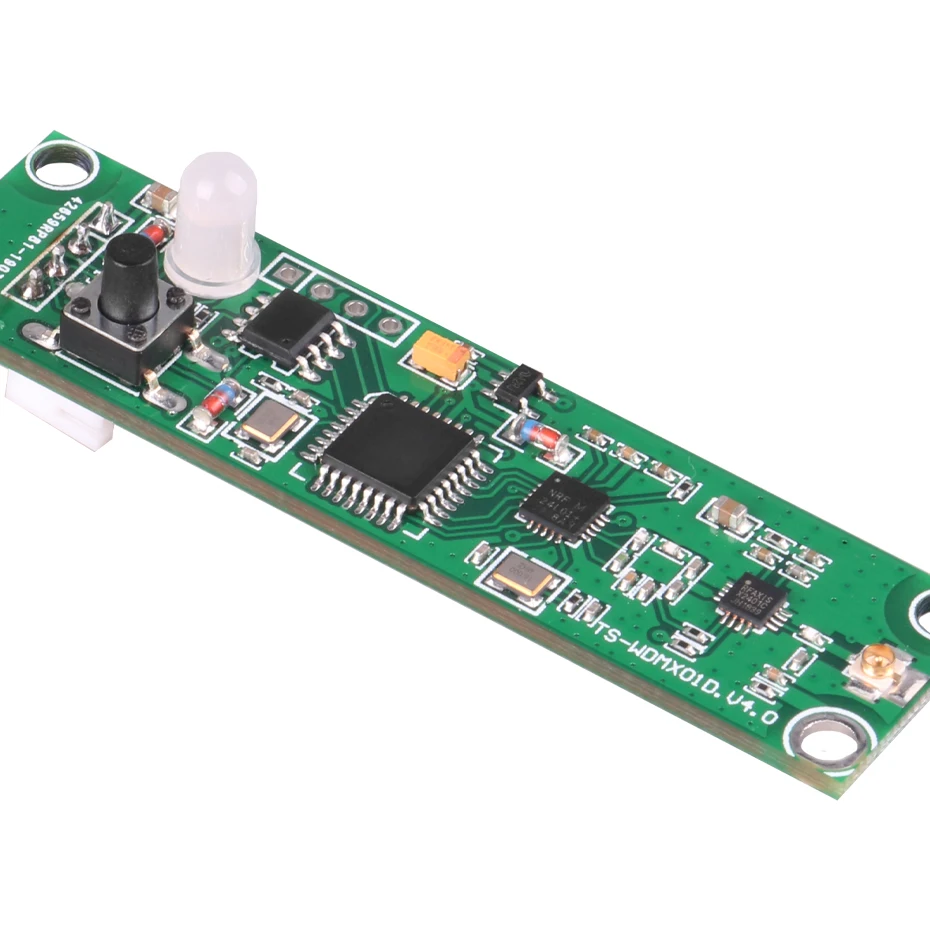

Беспроводной приемник-передатчик ALIEN DMX 2,4, 512 ГГц, печатная плата 2 в 1 с антенной для контроллера сценического освещения DMX

Особенности

Трёхцветное LED отображения.126 каналов прыжки frenquecy автоматически.7 групп идентификационного кода.Маленький размер, подходит для внутреннего освещения.

Технические характеристики

Входное напряжение: 5 В DC 500 мА МинРасстояние связи: 400 м (видимое расстояние)Раздел рабочей частоты: 2,4G ISMМаксимальная скорость передачи: 20 дБмЧувствительный приемник: -94 дБмПорт сигнала: 3-контактный гнездовой разъем

Руководство по эксплуатации

Идентификационный код и цвет СВЕТОДИОДА соответствующие отношения:1: красный2: зеленый3: красный + зеленый4: синий5: красный + синий6: зеленый + синий7: красный + зеленый + синийНажмите клавишу 1 раз, чтобы указать настройки ID, нажмите еще раз, чтобы установить IC.Рабочий режим:Светодиодная постоянная подсветка: нет DMX или беспроводной Сингал.Красная светодиодная вспышка: передача.Зеленая светодиодная вспышка: всего 126 каналов, это автоматический поиск.ID код-"1-7" группы ID код, нажмите "ключ" для настройки.Установления связи:Включите питание.Тогда связь была установлена правильно.

Обратите внимание

Только для использования в помещениях.1 год гарантии, ремонт, бесплатная замена, за исключением искусственных повреждений.Производитель не будет предоставлять бесплатное обслуживание в течение гарантийного срока, если были какие-либо отремонтированные или НезакрытыеЛучше вернуть производителю, если требуется ремонт, не ремонтировать, если не требуется квалифицированный электрик.Рабочее состояние должно быть при температуре-20 °C ~ + 45 °C, 10% ~ 90% RH, без перегрузки, чтобы обеспечить его срок службы.Он не может быть покрыт каким-либо суперслоем, его следует подметать, чтобы предотвратить попадание пыли.

Соединение на холодную погоду

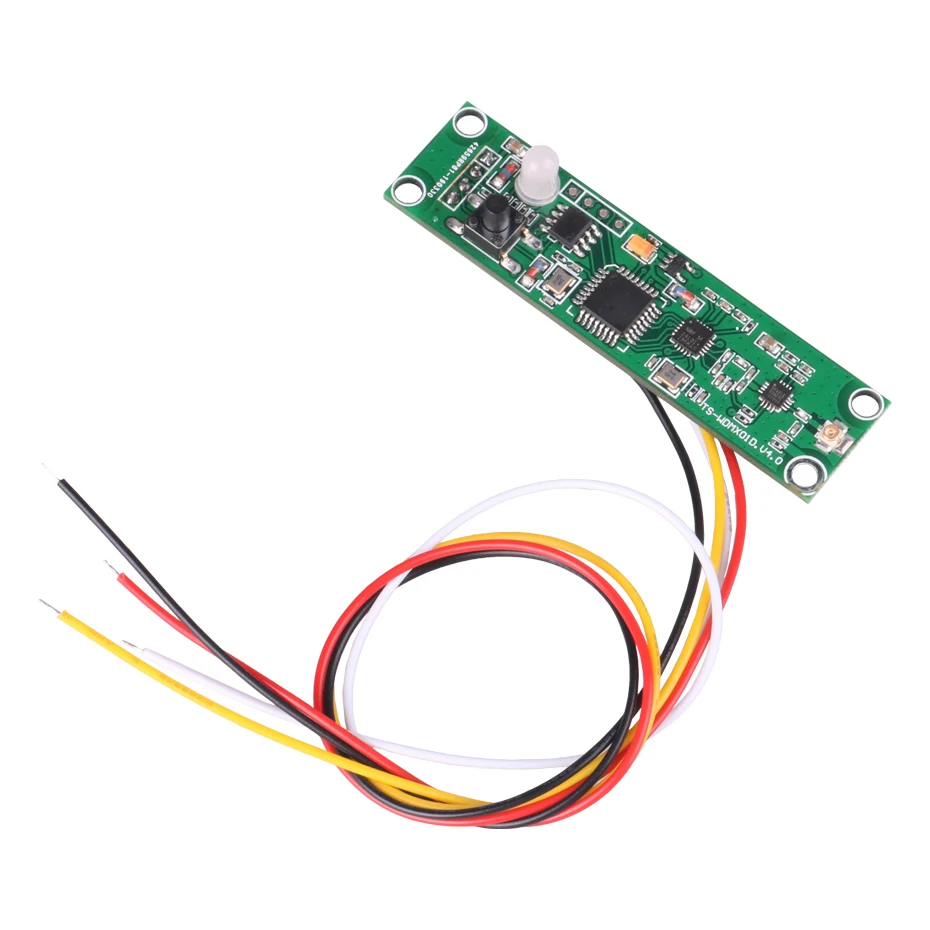

Красный --- подача заявки на Vcc + 5VЧерный --- Gnd XLR DMX1Белый --- подача заявки на XLR Сделано в Китае DMX2Желтый --- подача заявки на XLR Сделано в Китае DMX3

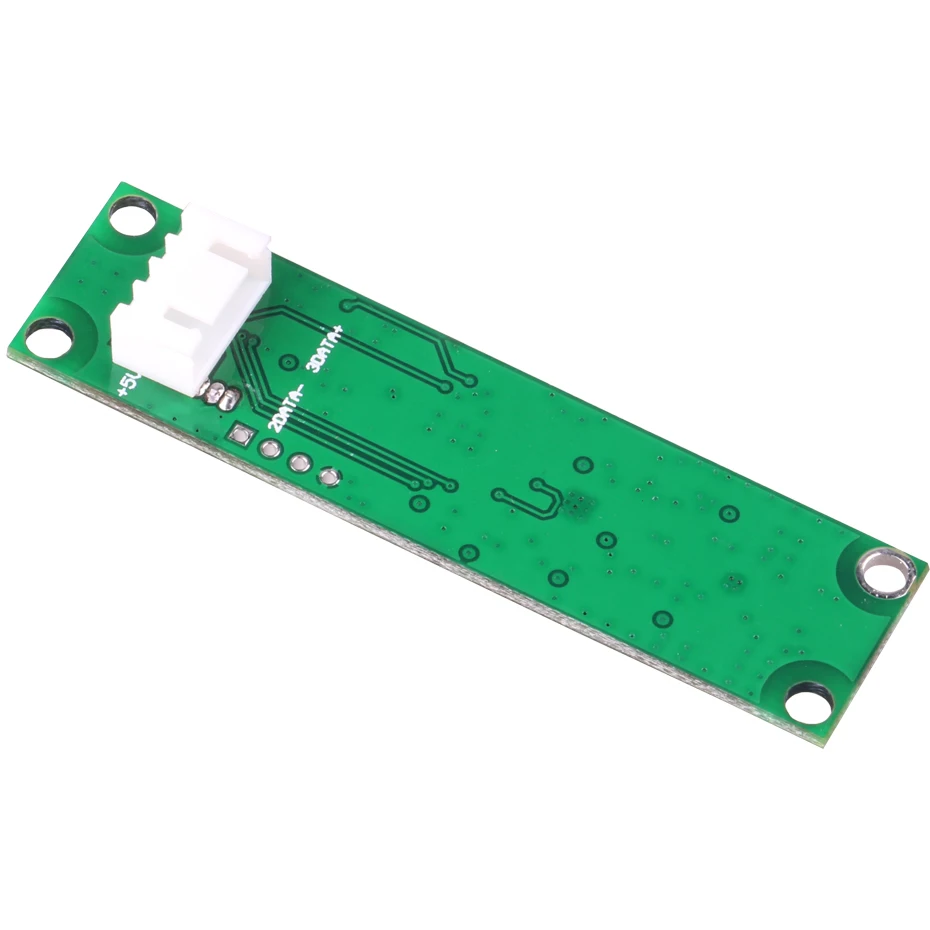

Размер печатной платы
