Пульт управления SZDOIT с Wi-FiBluetoothручкой, 16-канальный сервопривод и 4-канальный привод двигателя, макетная плата, Ру робот для Arduino

Примечание:

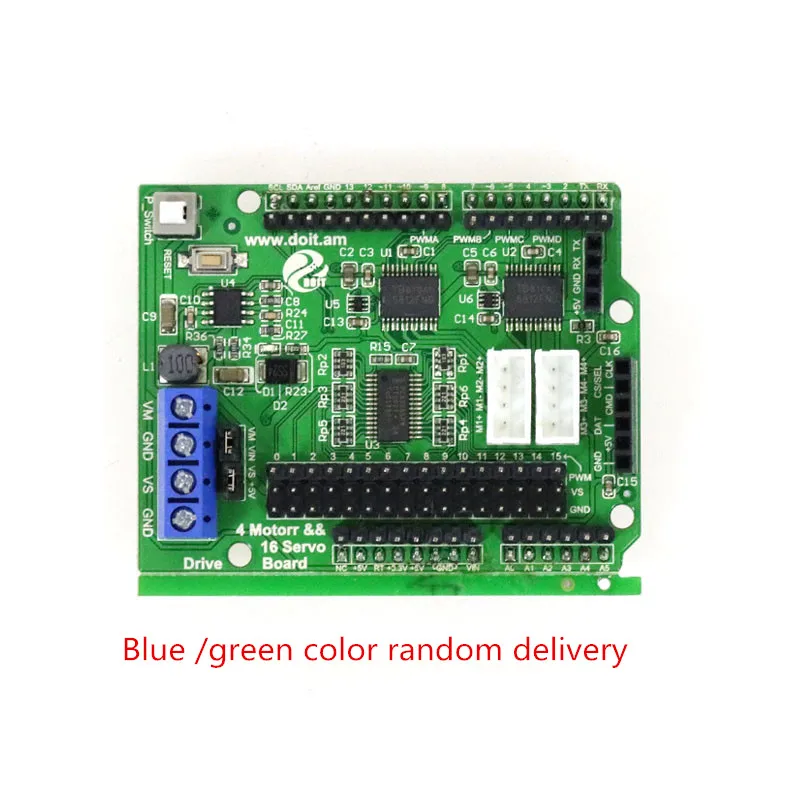

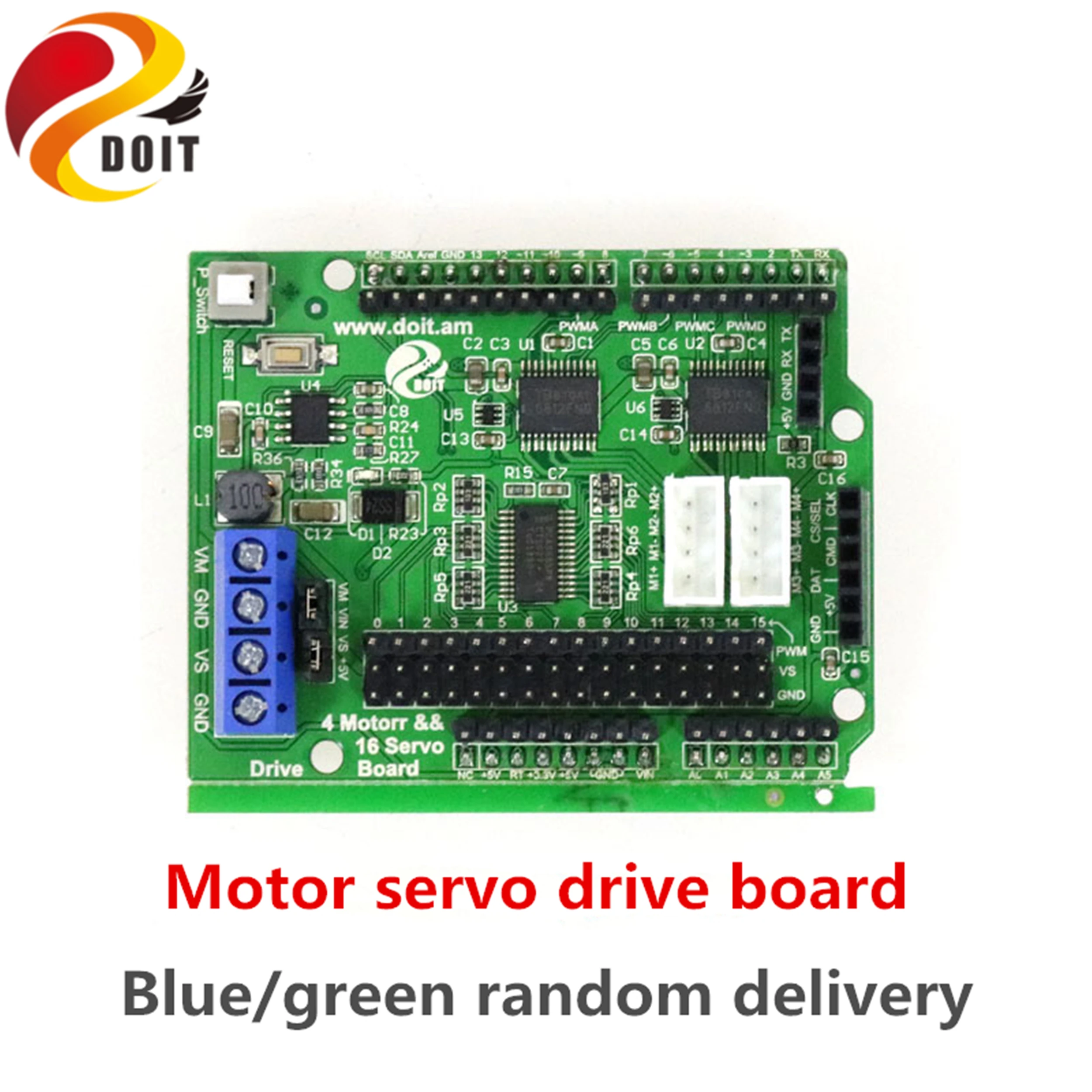

Поскольку партии производства отличаются, плата разработки имеет два цвета: синий и зеленый, и мы отправляем их случайным образом.

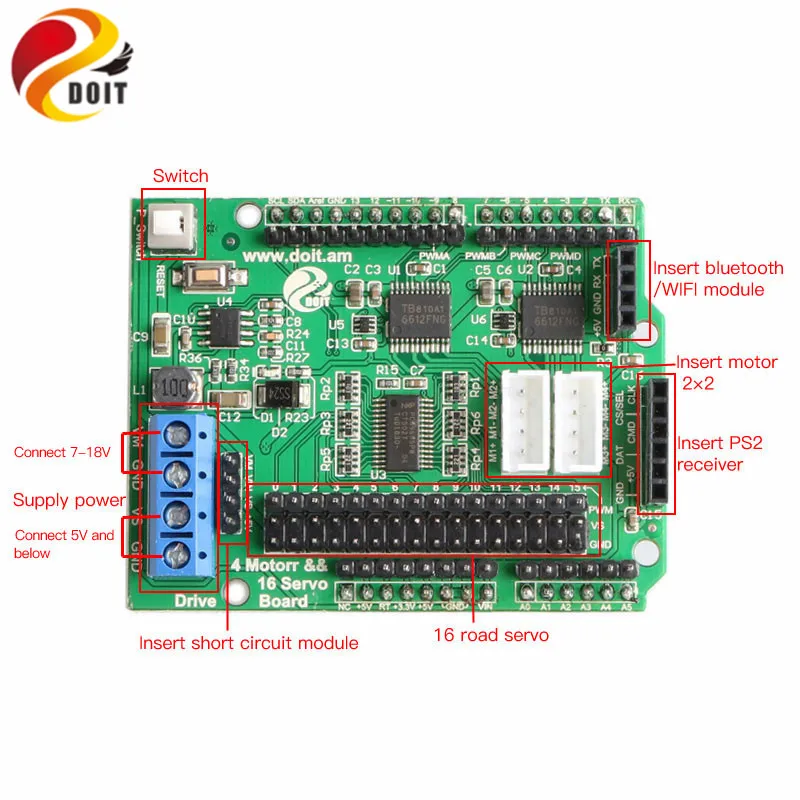

Модуль расширения, штыревая панель описание и схема:

16-канальный серво и 4-канальный драйвер двигателей доска, движимый TB66124, PCA9685 для 16-канальный servo control;

Извлеките Arduino UNO I/O pin;

Максимальное входное напряжение источника питания-15 В/постоянный ток;

Резервный Bluetooth и WIFI модуль розетки;

Запасная ручка PS2;

Четырехходовой двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;

16-Серво привод шпильки, источника питания может быть включен под воздействием внешних/внутренний источника питания и корпус перемычки.

Технические характеристики продукта:

Потребляемая мощность:

Двигатель источника питания (м): 4,5 V ~ 36V, может быть работает отдельно;

Серводвигатель (вин): 5 ~ 18 в, может питаться отдельно;

Использование одного источника питания:

VM и VIN с открытым контуром (отдельно Управляйте двигателем, 6 ~ 36 В);

Открытая цепь VS and VIN, отдельно Управляйте сервоприводом (6 ~ 18 В);

Микросхема с защитой от короткого замыкания VM и идентификационный номер транспортного средства, в то время как короткое замыкание VS и 5V. Одновременное управление двигателем (6 ~ 18 в) и сервоприводом 16 5 В

Список доставки:

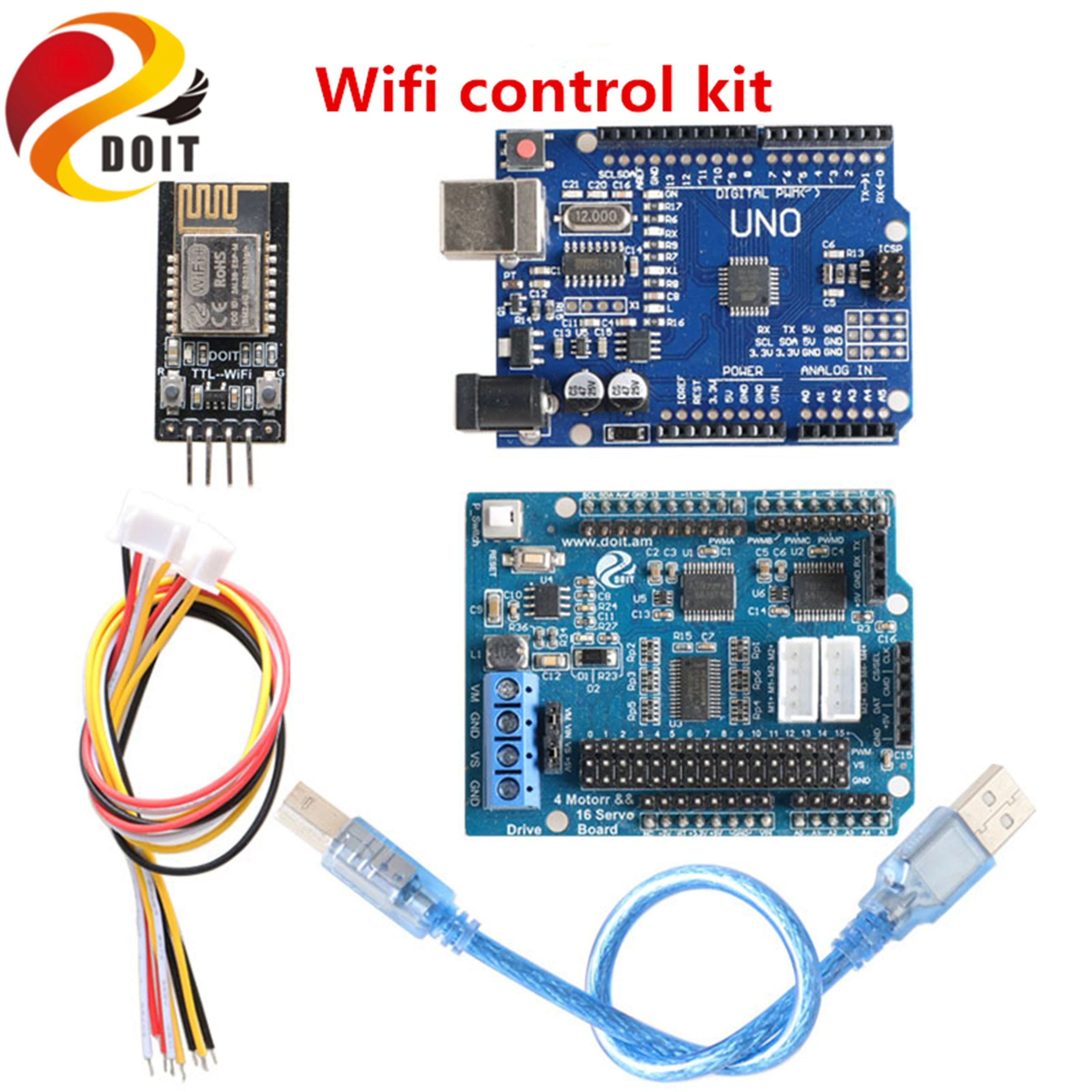

Комплект управления Wi-Fi = 1 DT-06 модуль Wifi + 1 плата UNO R3 + 1 плата драйвера двигателя + 1 usb-кабель + 2 провода двигателя

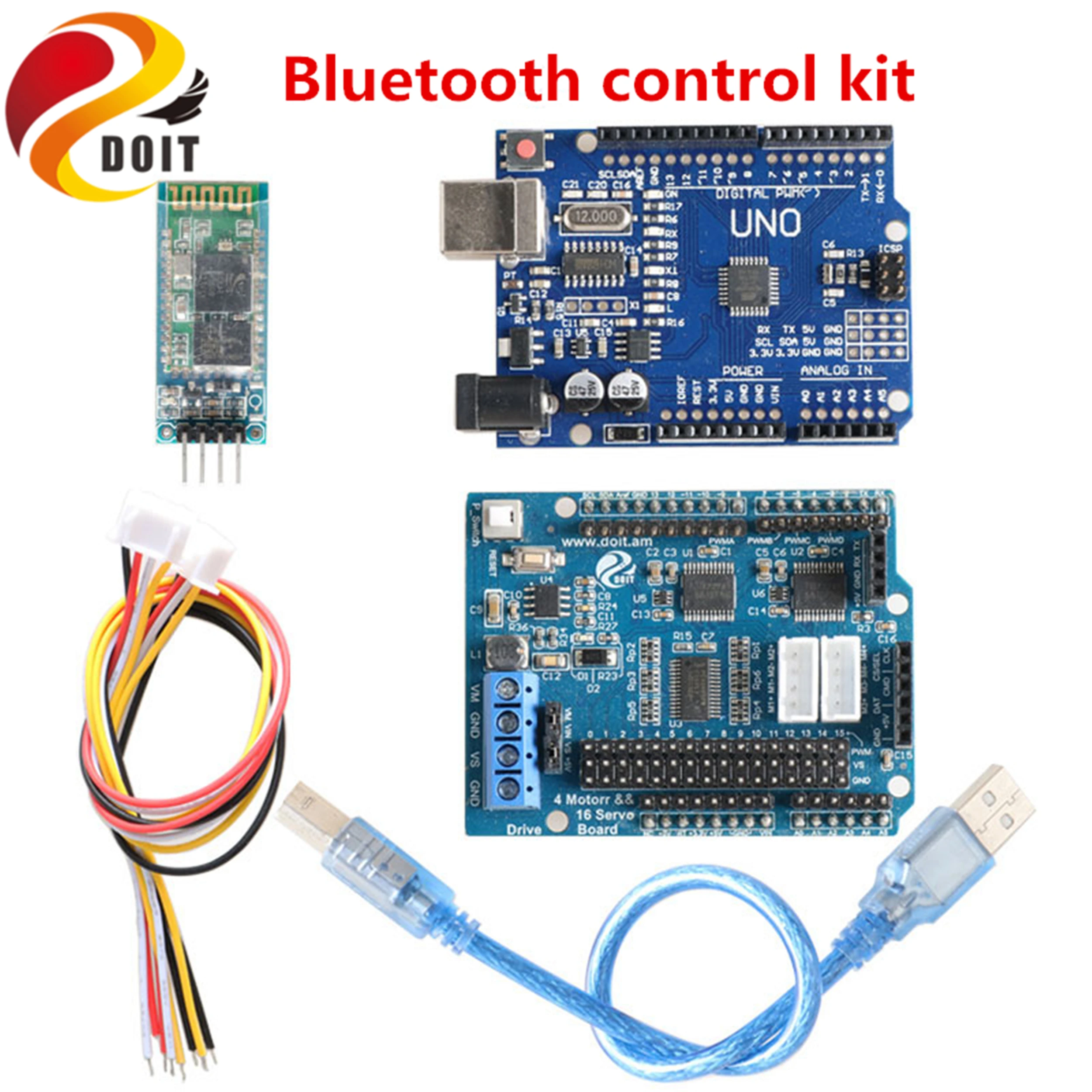

Комплект управления Bluetooth = 1 HC-06 модуль bluetooth + 1 плата UNO R3 + 1 плата драйвера двигателя + 1 usb-кабель + 2 провода двигателя

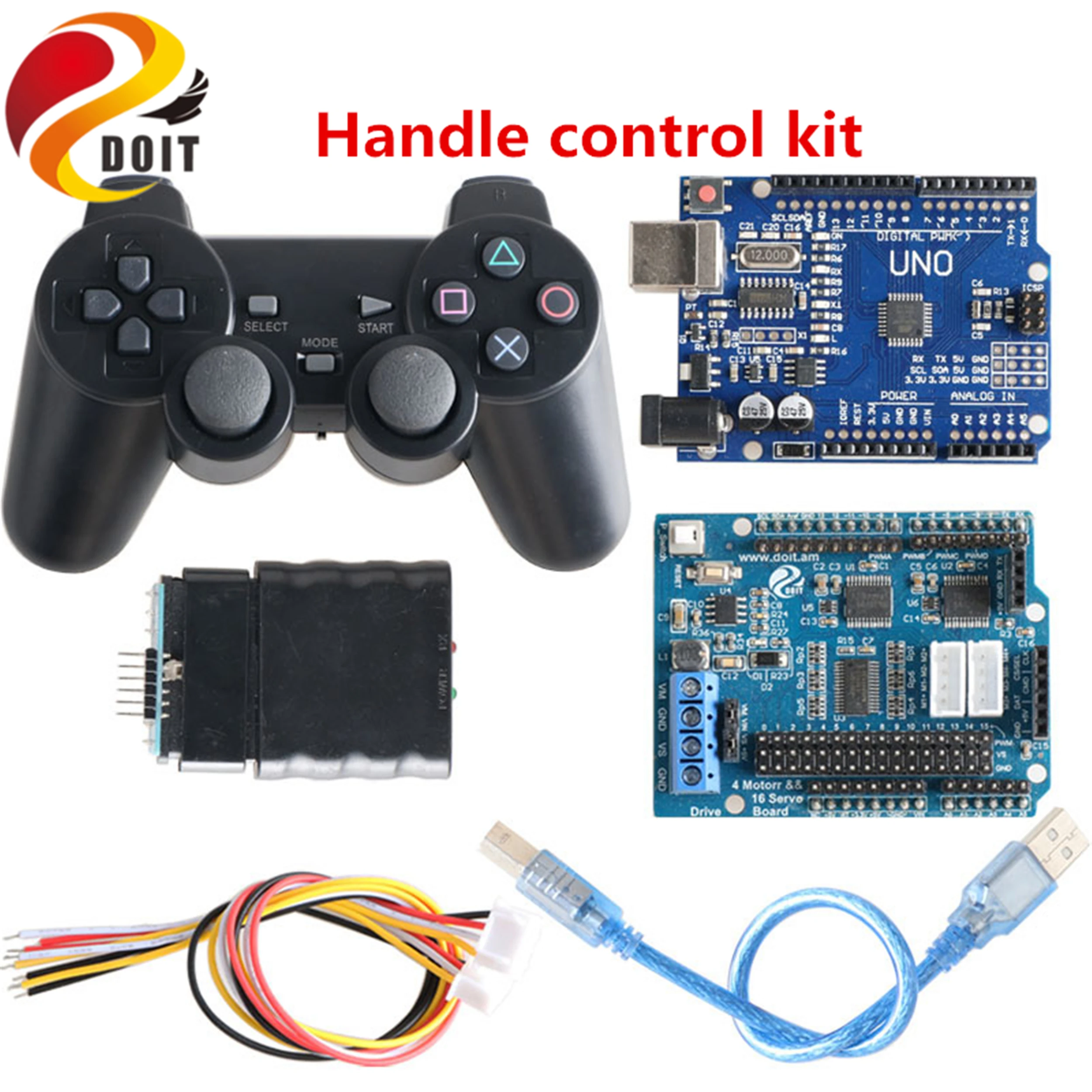

Комплект управления ручкой = 1 ручка PS2 + 1 приемник + 1 плата UNO R3 + 1 плата драйвера двигателя + 1 usb-кабель + 2 провода двигателя

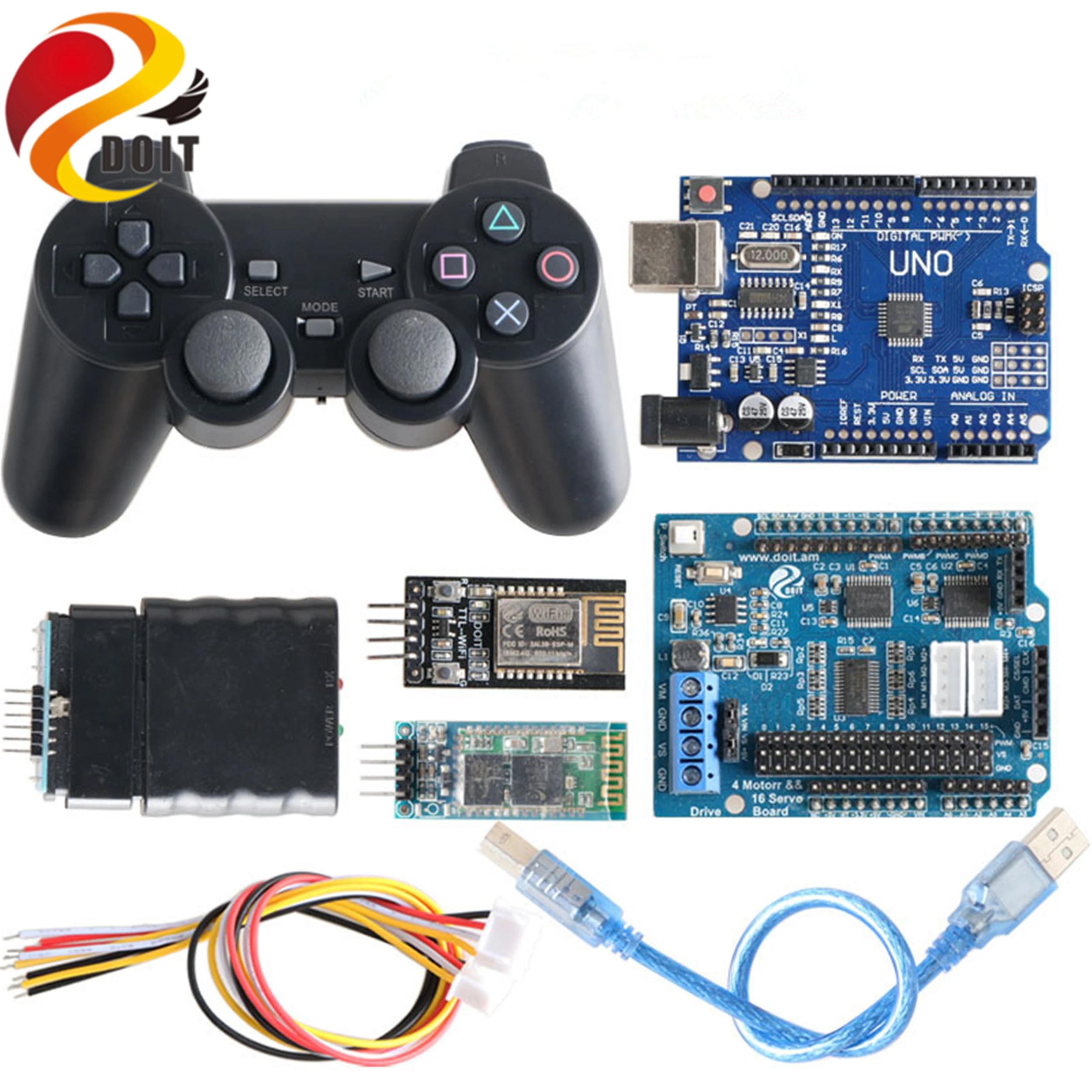

Полный контроль = 1 DT-06 модуль wifi + 1 HC-06 модуль bluetooth + 1 ручка PS2 + 1 приемник + 1 плата UNO R3 + 1 плата драйвера двигателя + 1 usb-кабель + 2 провода двигателя

Примечание:

Больше документов можно загрузить на wiki.doit.am.
