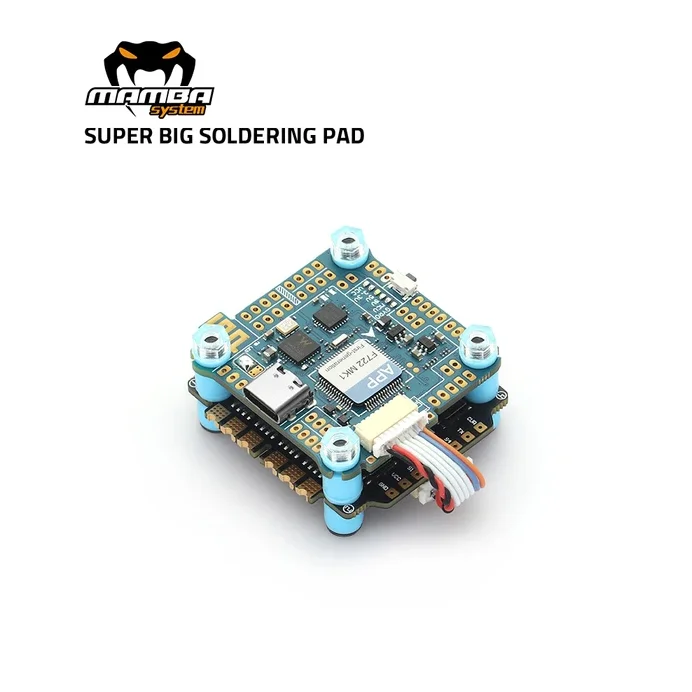

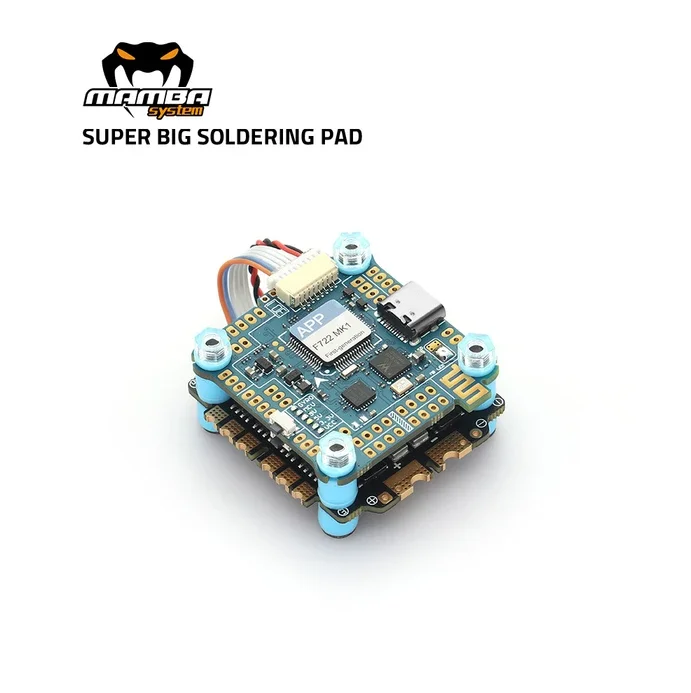

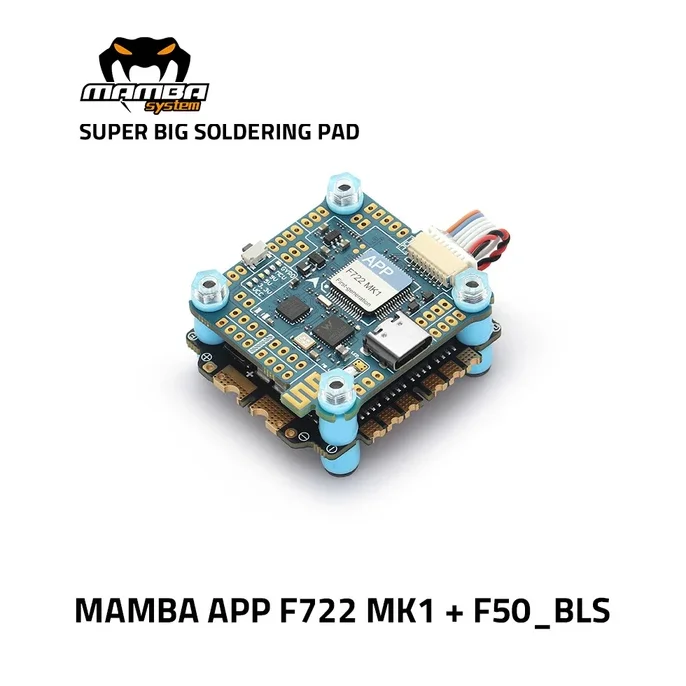

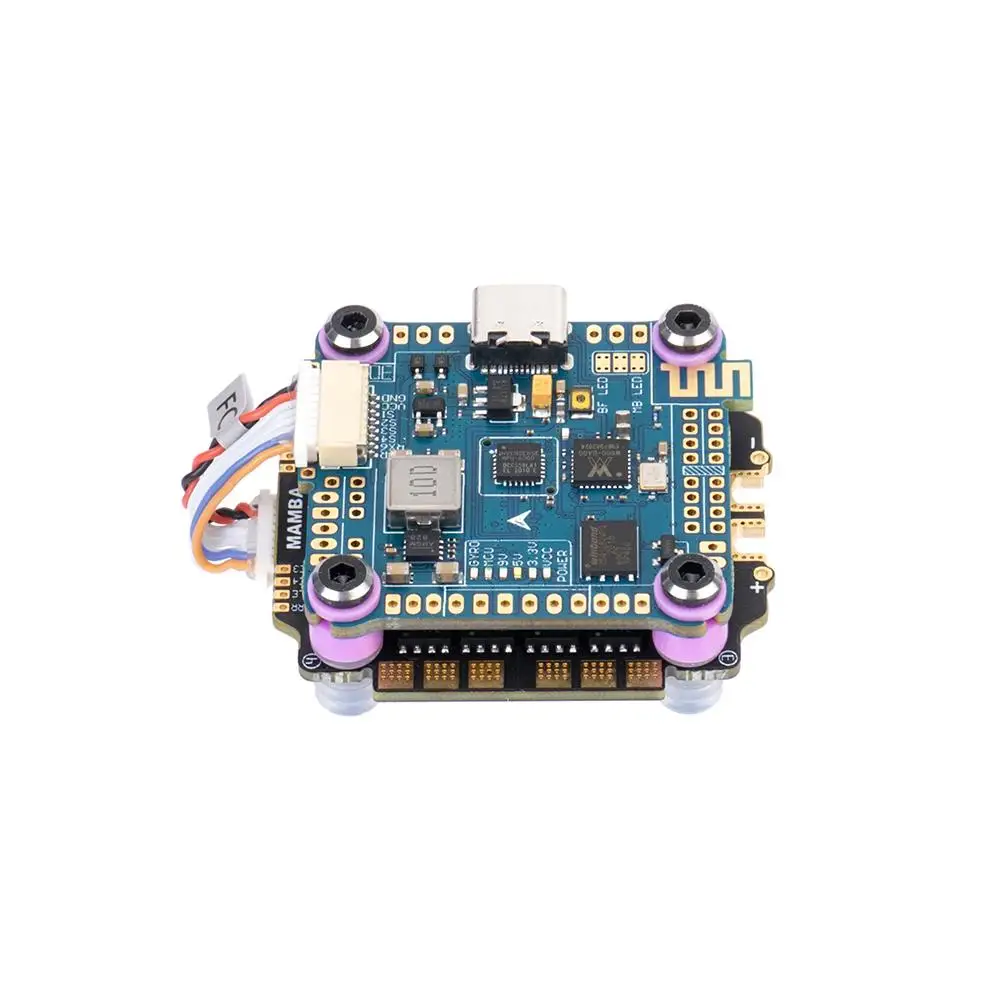

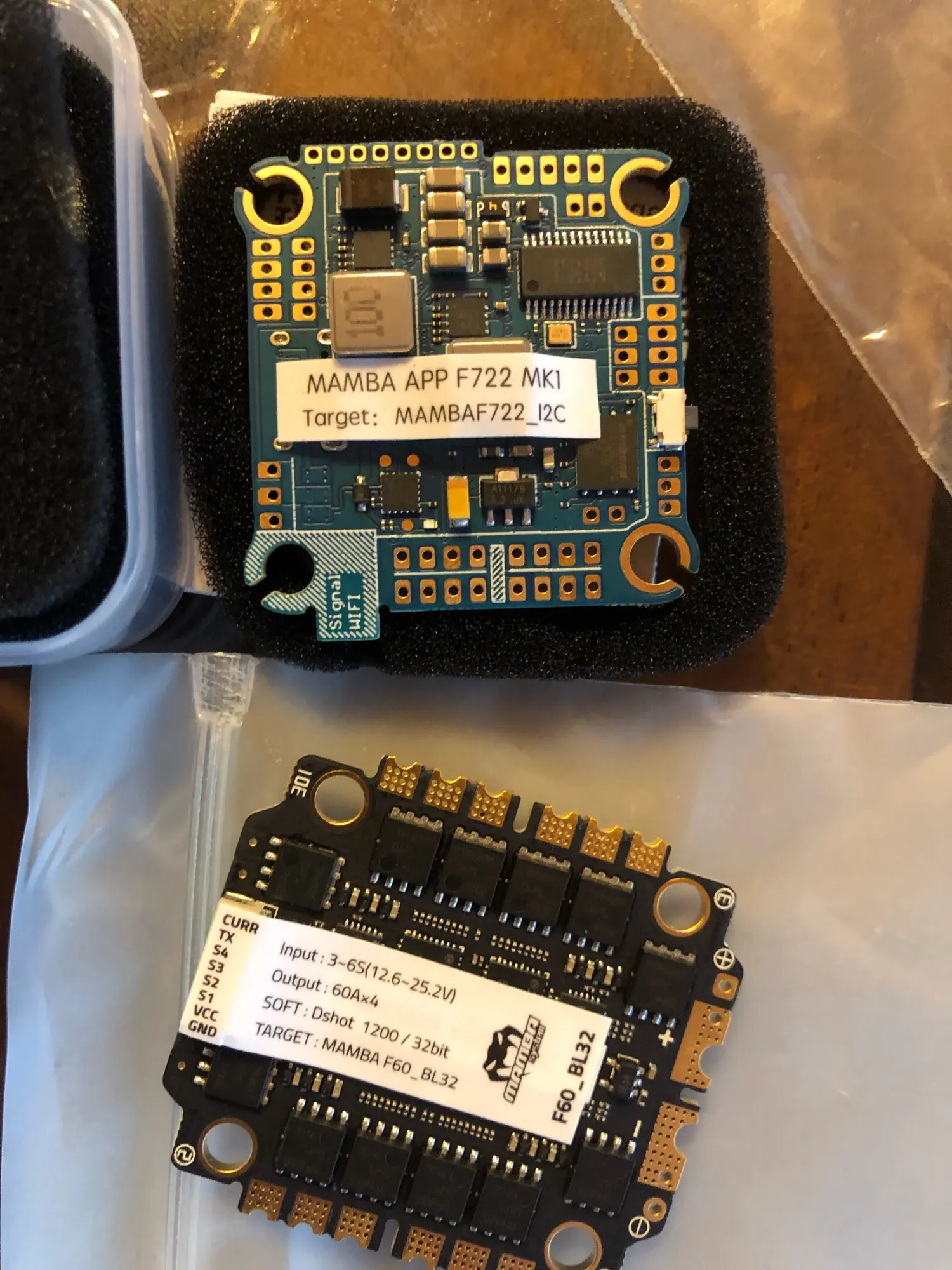

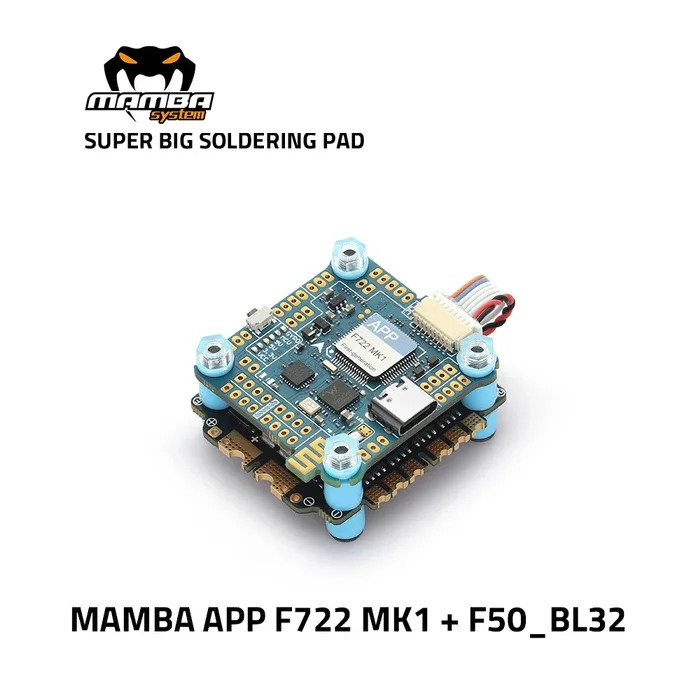

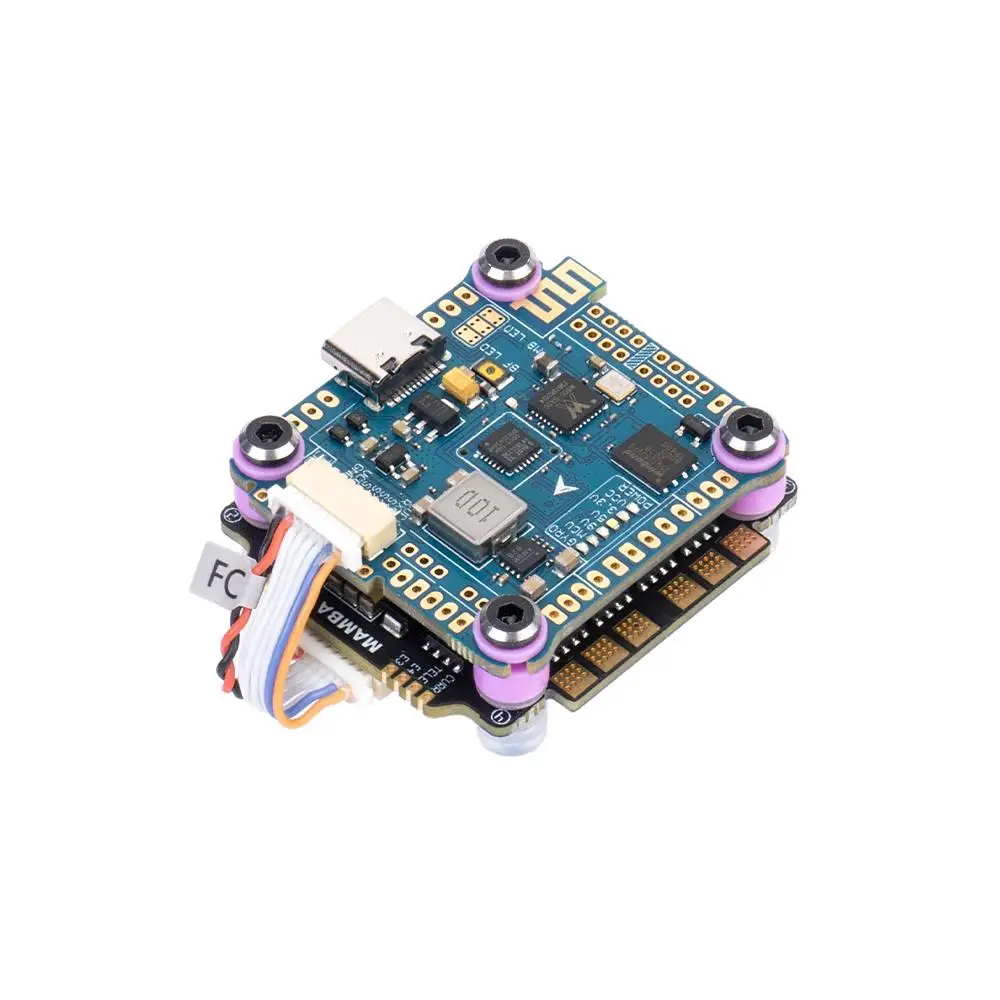

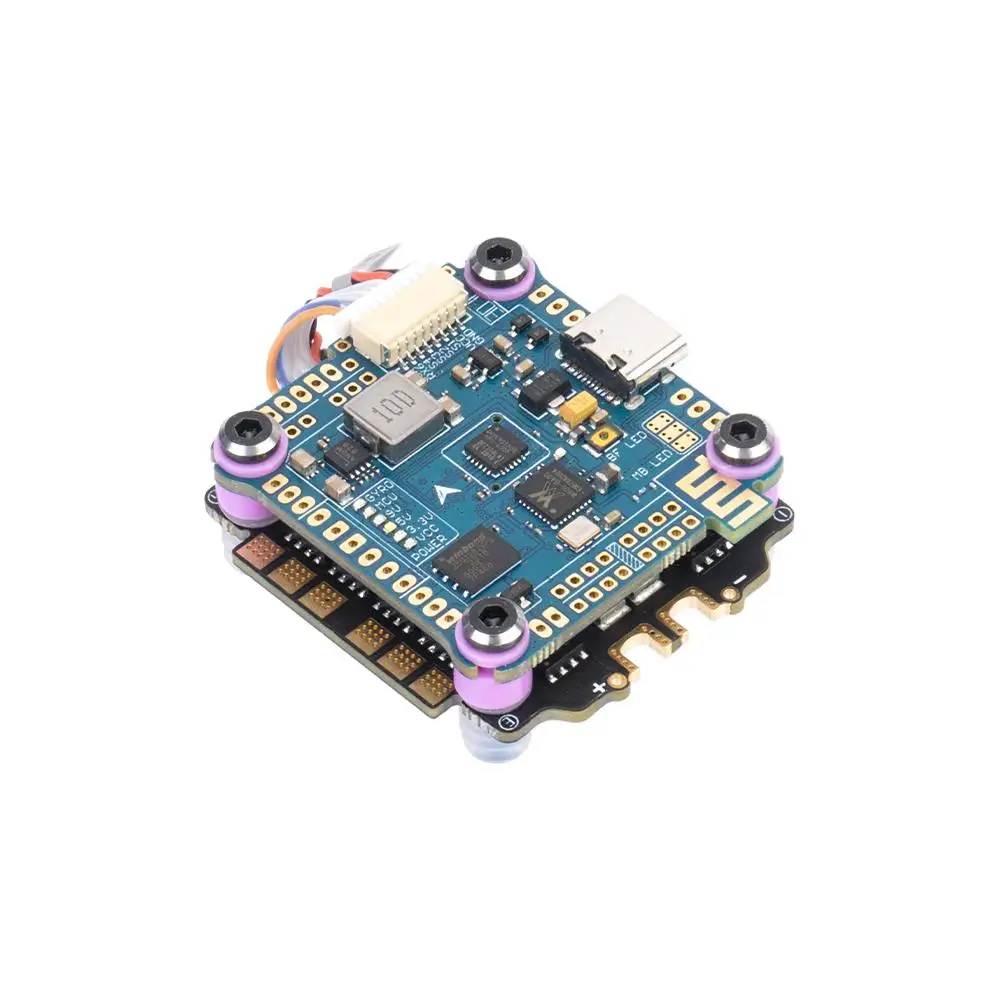

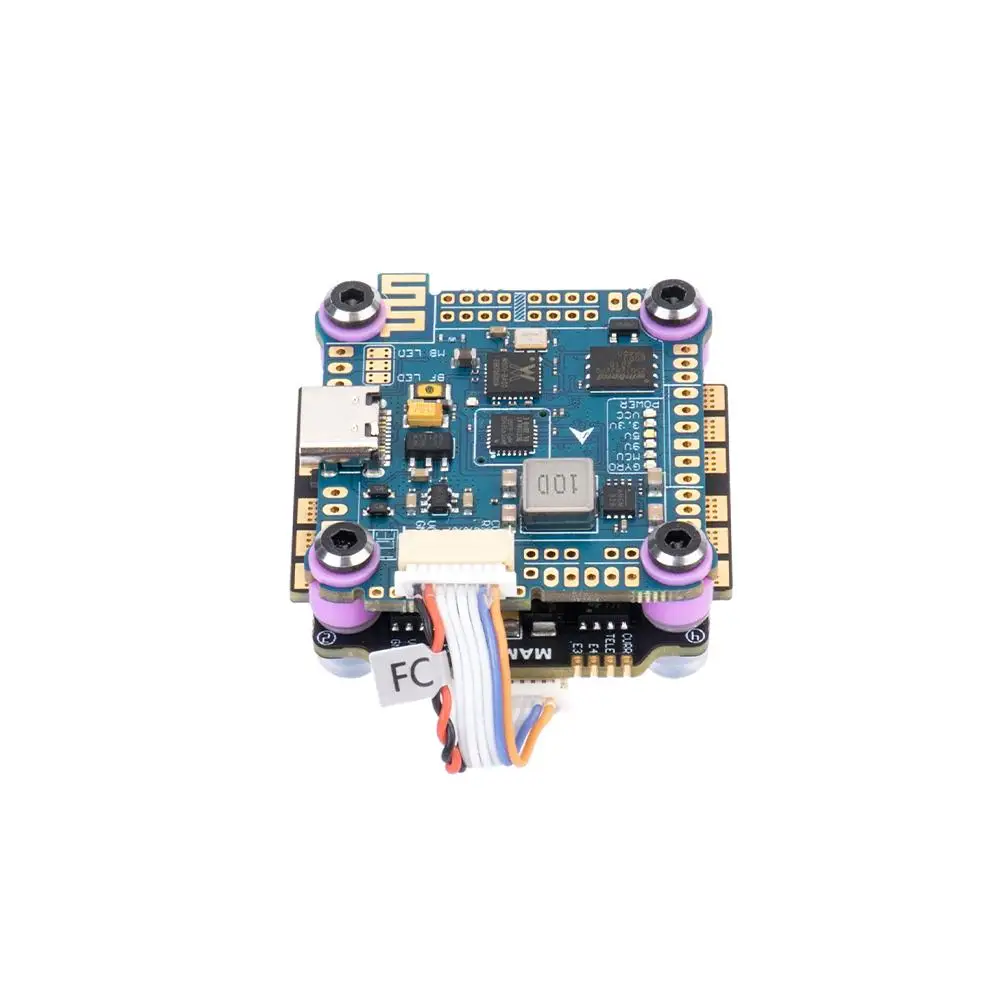

Контроллер полета DIATONE MAMBA F722, APP MK1, F50PRO, F60PRO 3-6S, стек полетных контроллеров F7, BLHELI32, 50A, 60A, 4 в 1, ESC Combo

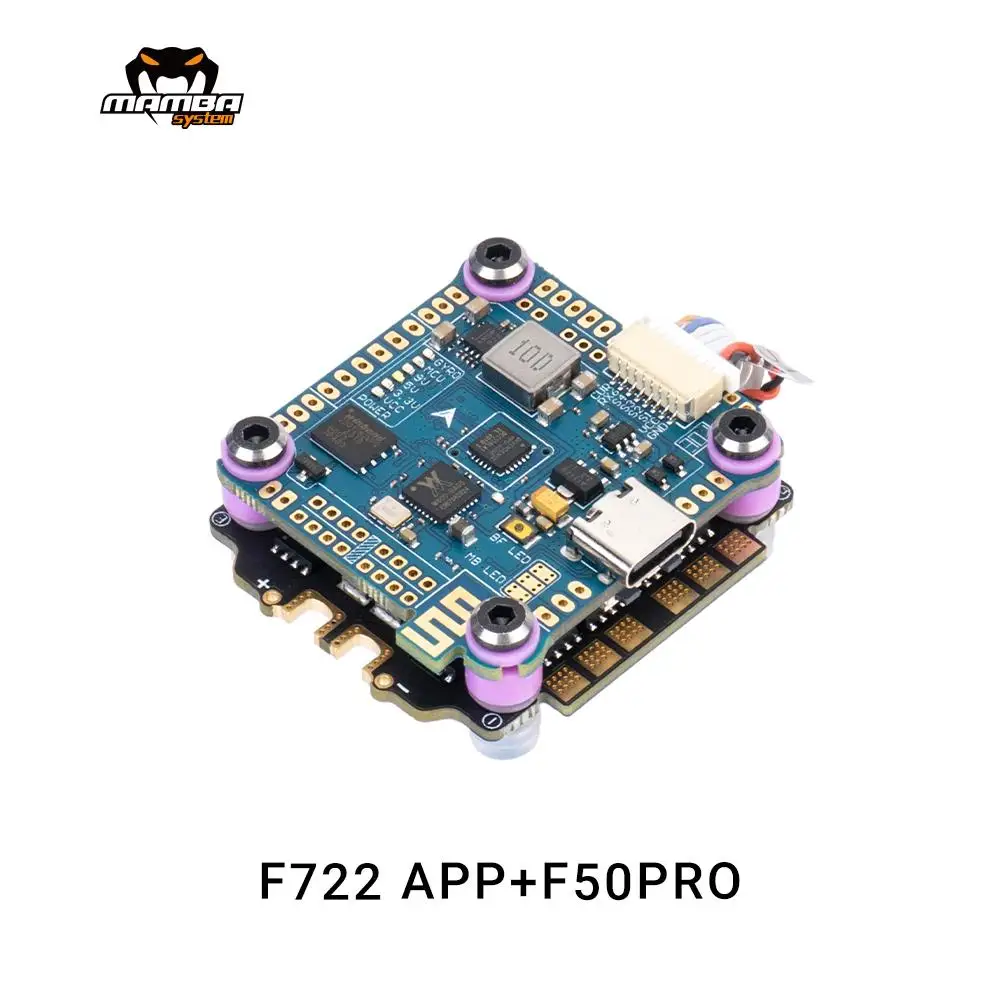

MAMBA F722S приложение I2C WIFI 3-6S Контроллер полета стек

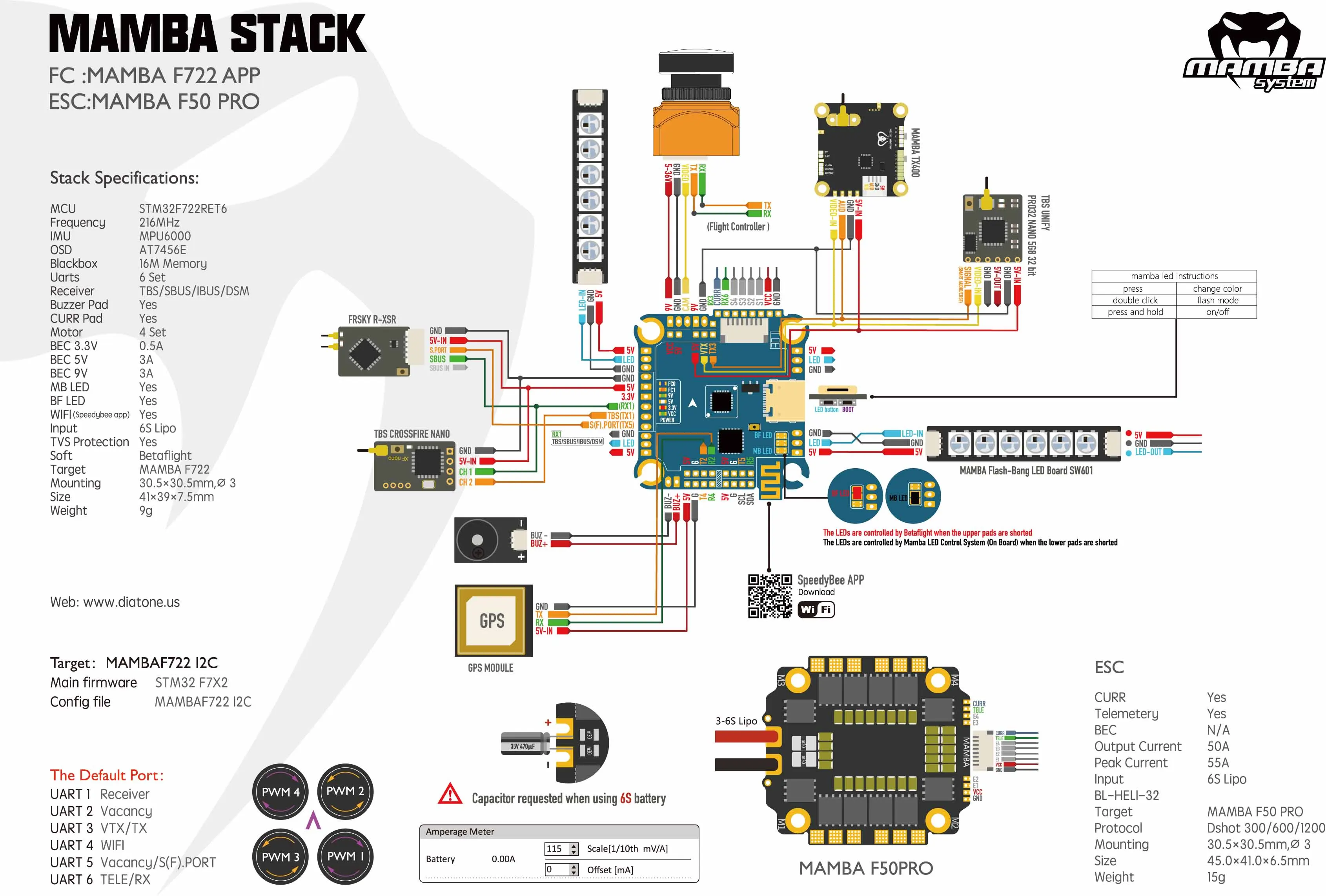

Ссылка на схему из справочного центра

Примечание: Так как STM32F722 нагревается большой, пожалуйста, оставьте по крайней мере 5 мм межпространство на обеих сторонах FC без покрытия, чтобы убедиться в хорошей циркуляции воздуха.

Обновленная информация: От BT до WiFi USB источник питания может использовать приемник, OSD Добавьте группу прокладок I2C (SCL SDA) Добавить инвертор Dual-Way TX Серийный порт Добавить 2812 светодиодный переключатель, ключ может выключить светодиодный Светодиодный интерфейс Add 4 угла для поддержки BF светодиодный и Mamba светодиодный Обновление до более сильного типа C, оптимизация положения прокладки

Спецификации FC MCU: 216 МГц STM32F722RET6 32 бит IMU: MPU6000 Барометр: нет OSD: BF OSD Blacbox: 16M флэш-память Uarts: 6 комплектов ESC Soft: Dshot300/600/1200 Телеметрия ESC: RX6 Светодиодный индикатор: синий и оранжевый для FC, Зеленый 9V, белый, 5V, красный 3,3 V Светодиодный контроллер: BF светодиодный/MB светодиодный (4 комплекта 2812 светодиодный) WIFI: приложение SpeedyBee Smartaudio: Да Базз: Да Вход: 3 ~ 6S Lipo (12,6 ~, алюминиевая крышка, 25В) Защита телевизоров: Да BEC: 5V 2.5A & 9V 2A (макс. 3A) Монтаж: 30,5 мм/M3 Вес: 9 г Поставка: 8pin sh1.0 * 1

Smartaudio: Да Базз: Да Вход: 3 ~ 6S Lipo (12,6 ~, алюминиевая крышка, 25В) Защита VTS: Да

Спецификации ESC

F50PRO

Входное напряжение: 3 ~ 6S Lipo (12,6 V ~, алюминиевая крышка, 25В)

Продолжительный ток: 50A × 4

Ток разрыва: 60A (10S)

BEC: нет

ESC Dshot300/600/1200

Монтаж: 30,5 мм/M3

Поставка: Panasonic высокая частота 470 мкФ/35 в

Монтаж: 30,5 × 30,5 мм, Φ3 Размеры: Вес: 22 г

Спецификации ESC

MAMBA 55A F55_128K Входное напряжение: 3 ~ 6S Lipo (12,6 V ~ 25,2 V) Продолжительный ток: 50A × 4 Ток разрыва: 60A (10S) BEC: нет Цель:BLHeli_32 MAMBA F55_128K Мягкий:Dshot300/600/1200 Защита телевизоров: Да Монтаж: 30,5 мм/M3
