Это отличный набор легкой пересборки набора ЖК-контроллера, который используется для превращения неизолированной ЖК-панели в Настольный/ПК-монитор. Будет сюрпризом, что ваш Чистый ЖК-дисплей будет полезен и больше не будет тратой энергии. Или это очень неотразимо, что мы сами успешно делаем монитор. Набор «Plug & play», пайка не требуется ..
Этот комплект для ЖК-дисплеяLM215WF4(TR)(A2)Только перед размещением заказа убедитесь, что номер модели вашего ЖК-дисплея совпадает. Если ваш ЖК-дисплей отличается, пожалуйста, не забудьте связаться с нами по номеру модели ЖК-дисплея для получения предложения.
Необходимые аксессуары для подключения чистого ЖК-дисплея к настольному монитору:Плата ЖК-контроллера, инвертор, кабель LVDS, клавиатура, кабель VGA/кабель DVI/кабель HDMI, адаптер питания. Если у вас уже есть кабель VGA/DVI/Кабель HDMI и адаптер питания (выход 12 В, 4 а -- это для небольшого размера ЖК-дисплея от 10,1 до 19 дюймов), этот комплект-отличный выбор для вас, иначе в нашем магазине есть другие комплекты для опций, нажмите здесь.
Плата ЖК-контроллера M.NT68676.2A:
M.NT68676.2AЭто плата управления монитором, которая поддерживает светодиодные/ЖК-панели. Поддерживает разрешение до 2048x1152. M.NT68676.2AМожет автоматически синхронизироваться с компьютером. Для синхронизации требуется синхронный сигнал, разделяющий горизонтальную и вертикальную синхронизацию. M.NT68676.2AПоддерживает управление динамической контрастностью, вход для наушников и цифровой регулятор громкости одновременно.
Размер платы контроллера:139 мм x 58 мм x 17 мм
Попробуйте, и вы получите отличный сюрприз!
Тогда вы получите этот набор?
Важные шаги для обработки вашего заказа с помощью этого набора:
Шаг 1: пожалуйста, предоставьте номер модели вашей ЖК-панели, отправив нам сообщение на ebay перед подачей заявки на этот товар, чтобы мы могли посоветовать подходящий комплект для вашего ЖК-дисплея.(Как правило, номер модели можно найти на наклейке на обратной стороне ЖК-панели. При необходимости Разберите пластиковый корпус, и вы обнаружите наклейку). Если возможно, пожалуйста, дайте нам как можно больше спецификации вашего ЖК-дисплея. Затем дождитесь ответа.
Шаг 2: Мы ответим вам как можно скорее после тщательного выбора и тестирования набора нашей технической поддержкой, после чего вы сможете разместить заказ и оплатить его. Мы отправим посылку почтой Гонконга как можно скорее после подтверждения оплаты. (Если вы предпочитаете экспресс-доставку, пожалуйста, свяжитесь с нами, чтобы оплатить дополнительную стоимость доставки перед оплатой.)
Шаг 3: ожидание посылка ЛКИ.

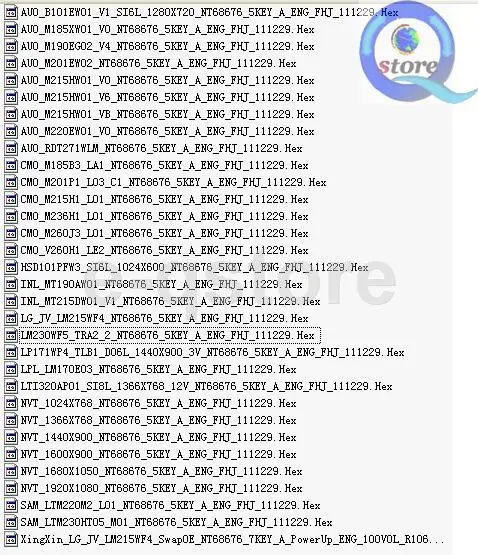

Мы напишем соответствующую программу в плату ЖК-контроллера, чтобы соответствовать вашему ЖК-дисплею, поэтому этот комплект будет соответствовать одной конкретной ЖК-панели или другим, которые имеют точно такую же спецификацию. Однако программатор может помочь на разных ЖК-дисплеях, то есть изменить прошивку платы ЖК-контроллера самостоятельно. Имейте в виду, что различные кабели и инверторы LVDS будут соответствовать разным ЖК-дисплеям.
Примечания:
1. Перед подачей заявки убедитесь, что ваш ЖК-дисплей в порядке, иначе вы будете нести ответственность за несовместимость.
2. Если вы беспокоитесь о настройках разрешения, пожалуйста, передумайте перед подачей заявки!
3. Мы постараемся сделать все возможное, чтобы подготовить для вас подходящий комплект, например, записать соответствующую программу на плату контроллера, выбрать подходящий кабель LVDS и подходящий инвертор. Но поскольку у нас нет ЖК-дисплея, как у вас под рукой, мы можем просто протестировать контроллер с помощью собственного ЖК-дисплея. Для вашего изделия вам нужно протестировать его самостоятельно, чтобы проверить, работает ли оно хорошо или нет. Как вы знаете, на рынке так много ЖК-дисплеев с множеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, учтите это перед подачей заявки! Однако мы добились многих успехов в подготовке набора для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!
4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкции, так как мы не несем ответственности за неправильную работу.
5. После завершения подключения не спешите включать питание! Сначала используйте мультиметр, чтобы проверить, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, проверьте соединение еще раз. Если да, проверьте наличие короткого замыкания между красными и черными проводами кабеля LVDS. При коротком замыкании это означает противоположное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. «Сделай сам» нуждается в определенных профессиональных знаниях, пожалуйста, берете на себя ответственность за риск. При включении платы контроллера не допускается металлический контакт, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

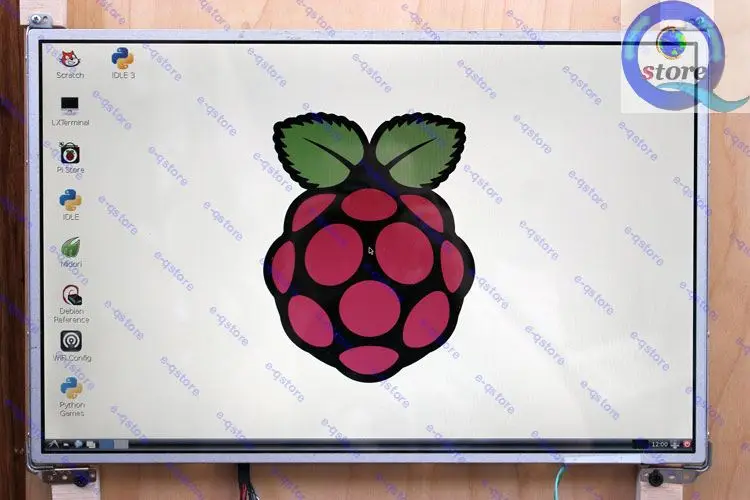

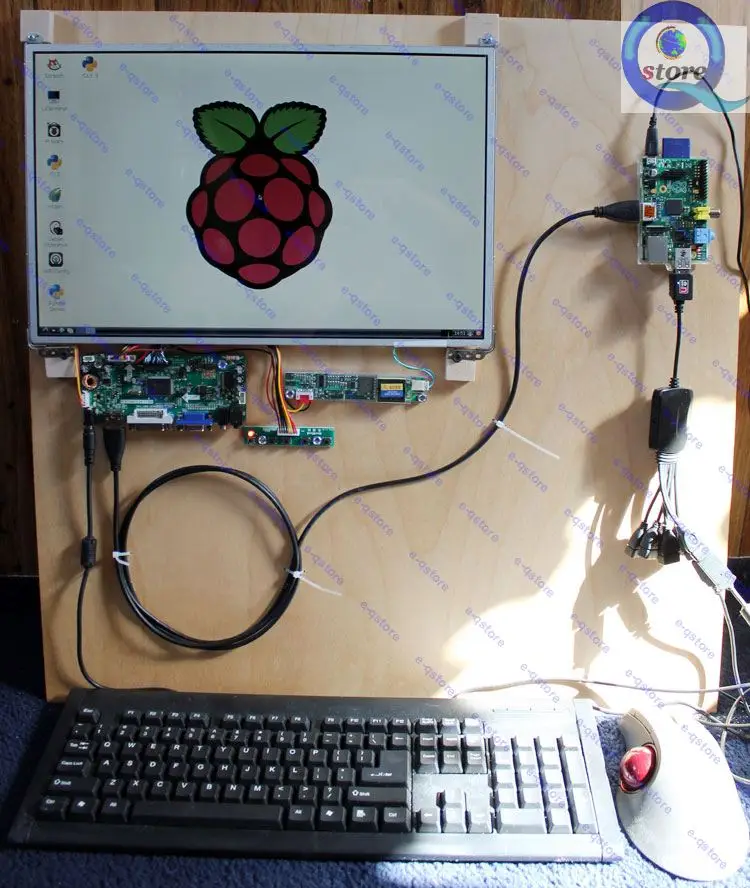

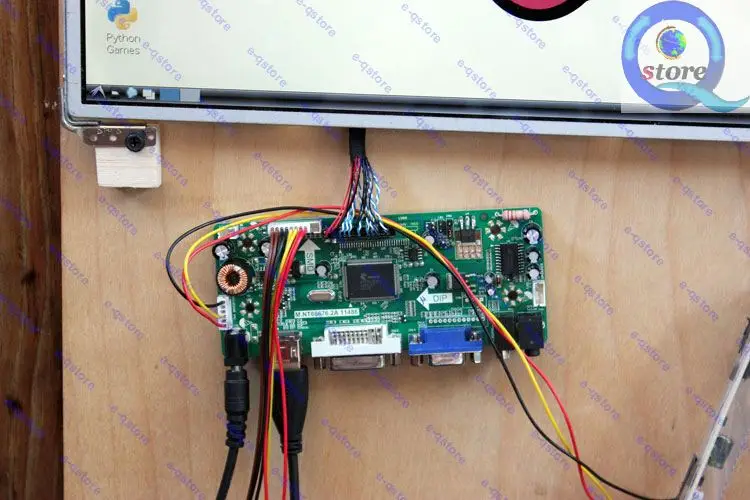

Компьютер Raspberry PI от American Friend cryalith:

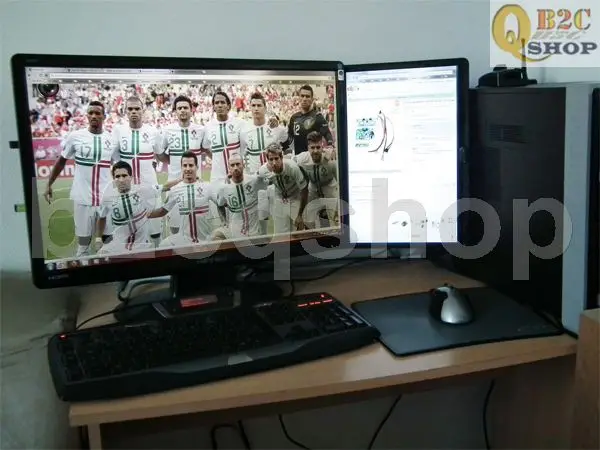

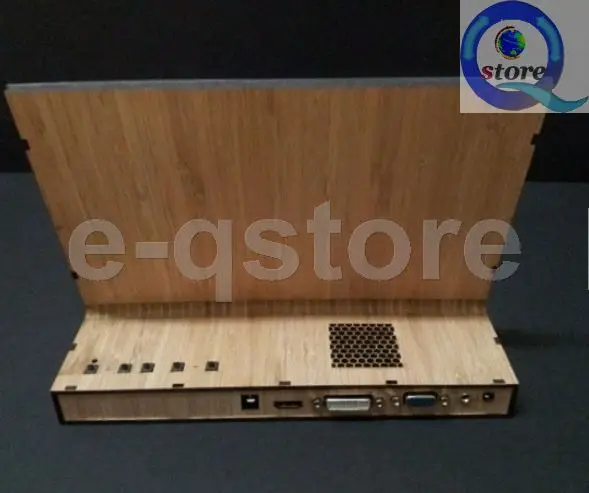

Проект австралийского друга бейлки:

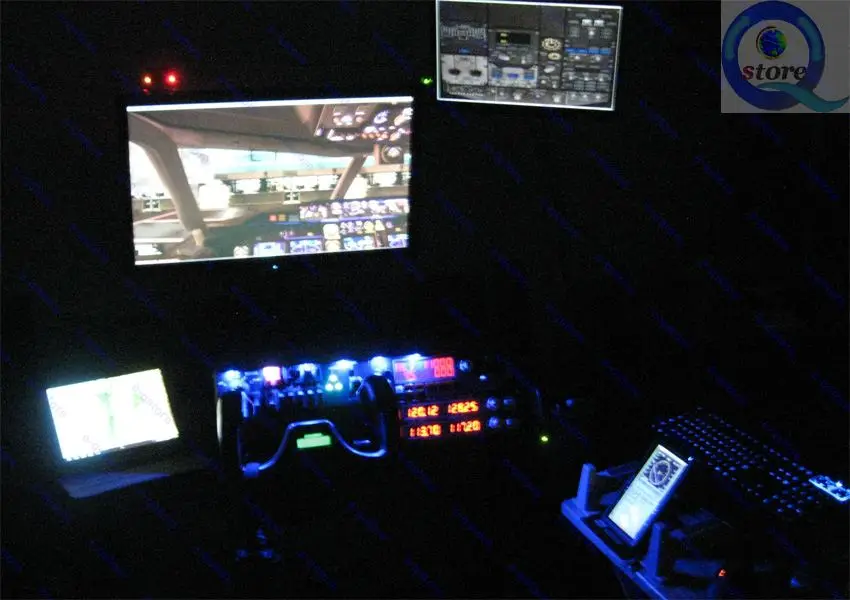

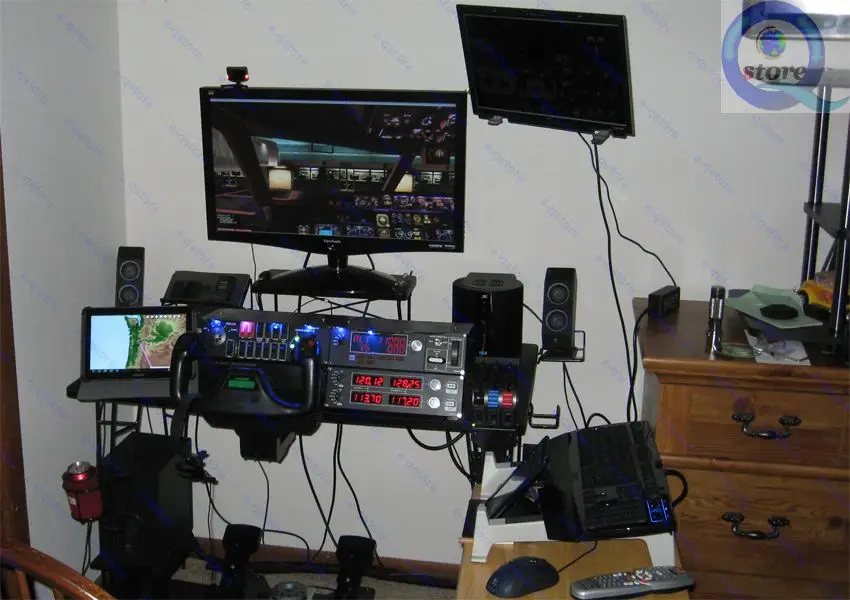

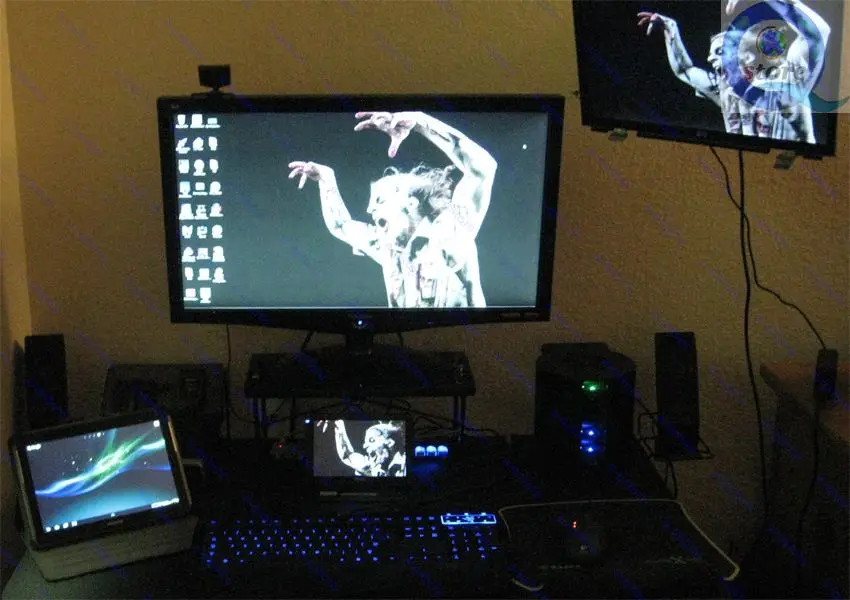

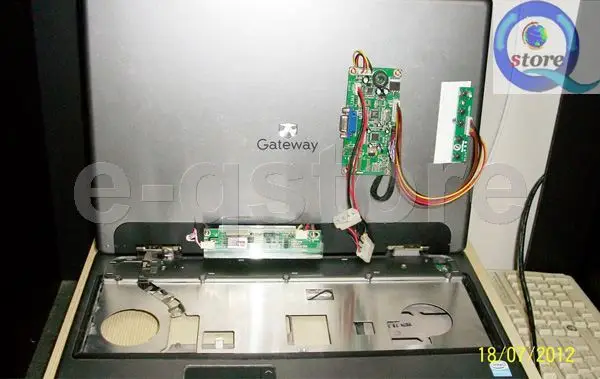

Успешный пример (rossg77 -- проект американского друга):

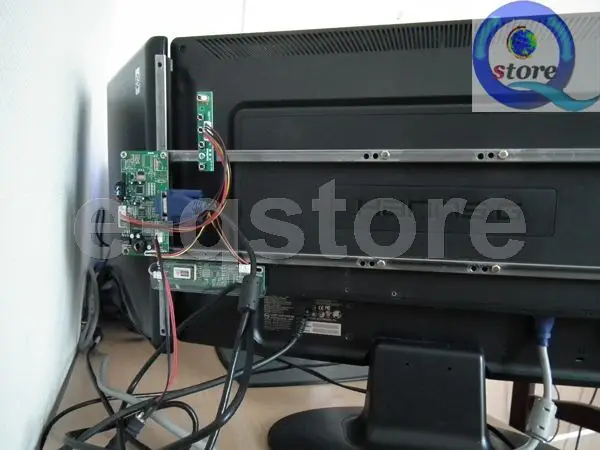

Успешный пример (радикальбой-fr -- проект французского друга):

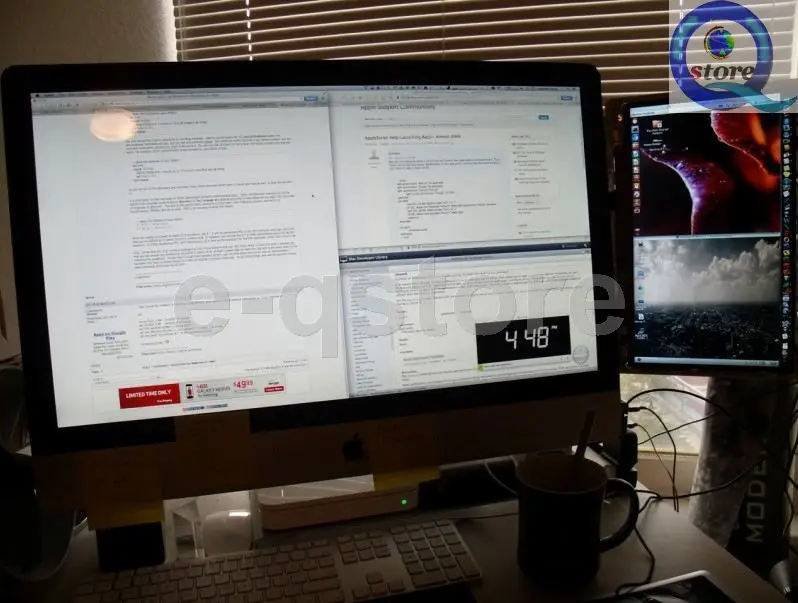

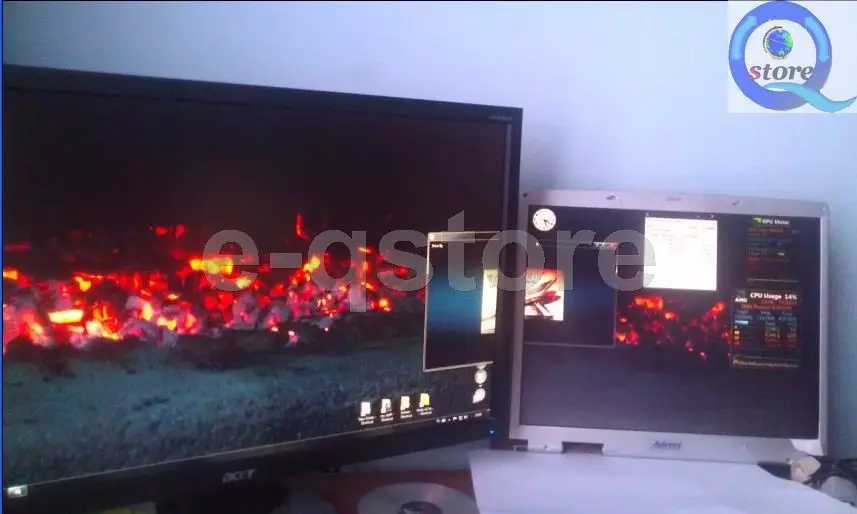

Успешный пример (docpot2008 -- проект канадского друга):

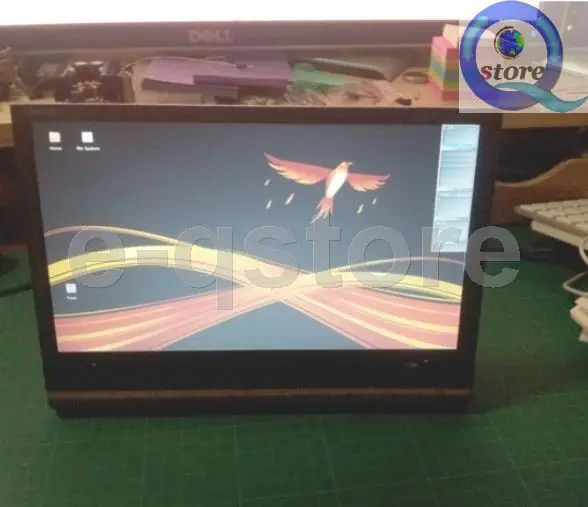

Проект Мальты дружка Драк:
Проект друга США loafer_tingo:

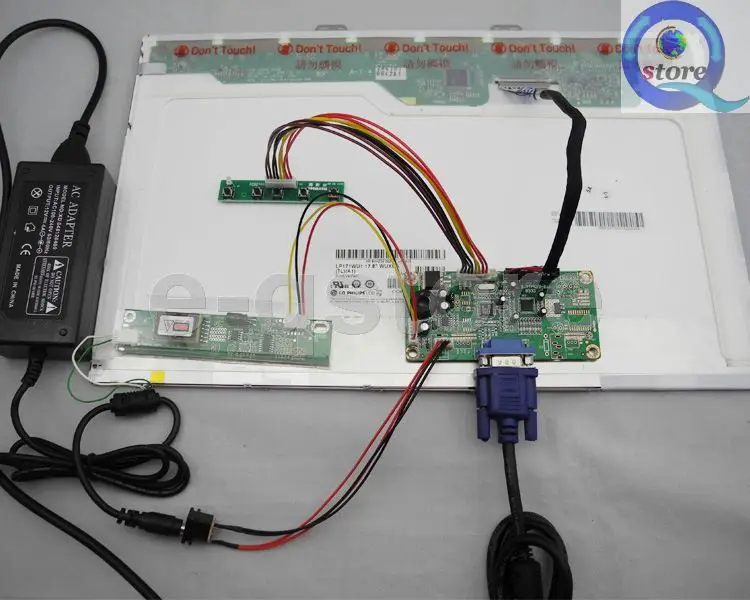

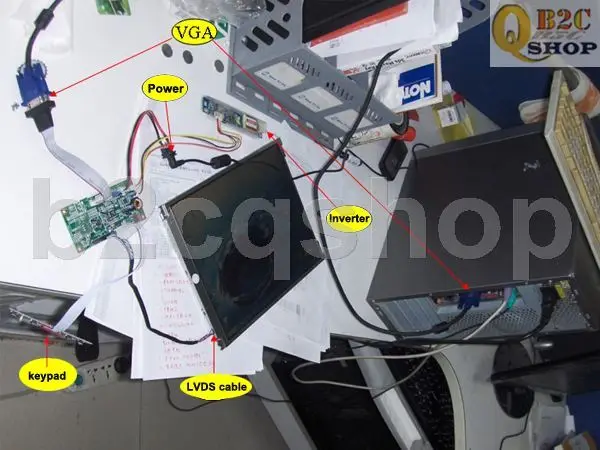

Инструкция по подключению платы контроллера к ЖК-дисплею:
1. Уберите старый инвертор и старый кабель LVDS с ЖК-панели.
2. Подключите новый инвертор и кабель LVDS к ЖК-панели.
3. Подключите плату контроллера к ПК с помощью кабеля VGA/кабеля HDMI/кабеля DVI.
4. Входная мощность 12 В, 4 А. (Пожалуйста, не пересматривайте настройки перемычки напряжения на плате ЖК-контроллера до получения от нас подтверждения, потому что неправильный пересмотр этого напряжения приведет к сгоранию вашего ЖК-дисплея. Кстати, пожалуйста, не подключайте кабель lvds ошибочно, какой-то неправильный разъем может привести к сгоранию вашего ЖК-дисплея. Если вы не уверены, пожалуйста, свяжитесь с нами.)
Свяжитесь с нами для получения более подробной информации, мы, вероятно, сможем найти решение для вас, поскольку мы находимся на огромном электронном рынке в Шэньчжэне, Китай.
Посылка:

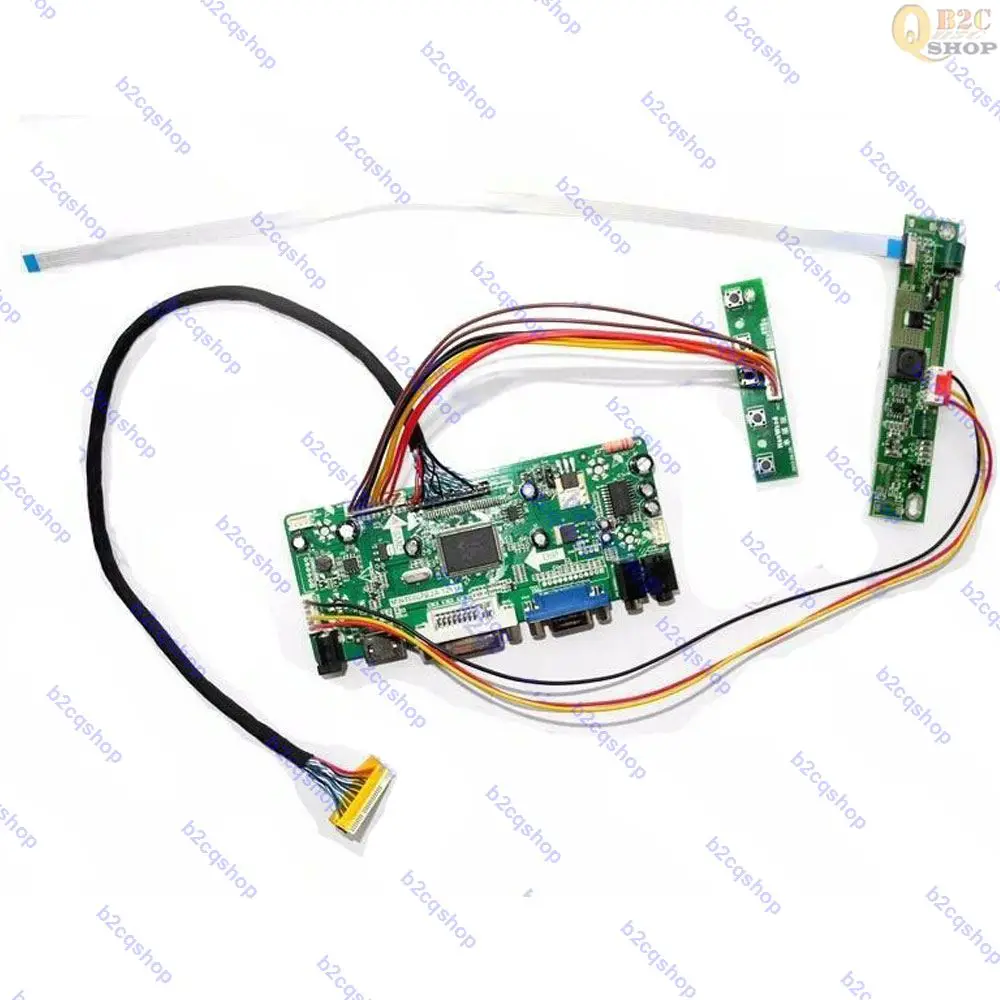

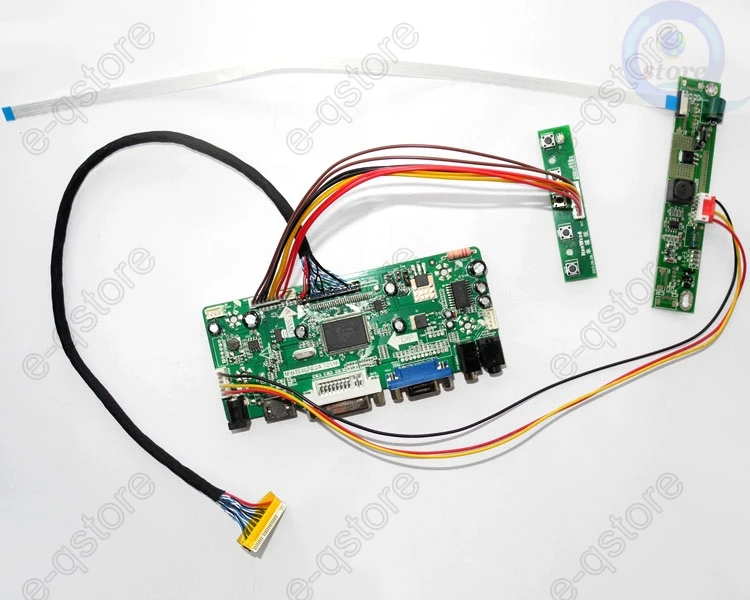

1 X плата ЖК-контроллера для панели LM215WF4(TR)(A2) 1 светодиодный драйвер 1 X 5-клавишная клавиатура 1 кабель LVDSТак как мы должны выбрать правильный инвертор и кабель lvds, чтобы он соответствовал вашему ЖК-дисплею, а также поставщик может немного обновить ЖК-контроллер, поэтому они могут отличаться от показанных на картинке. Надеемся на ваше понимание.
