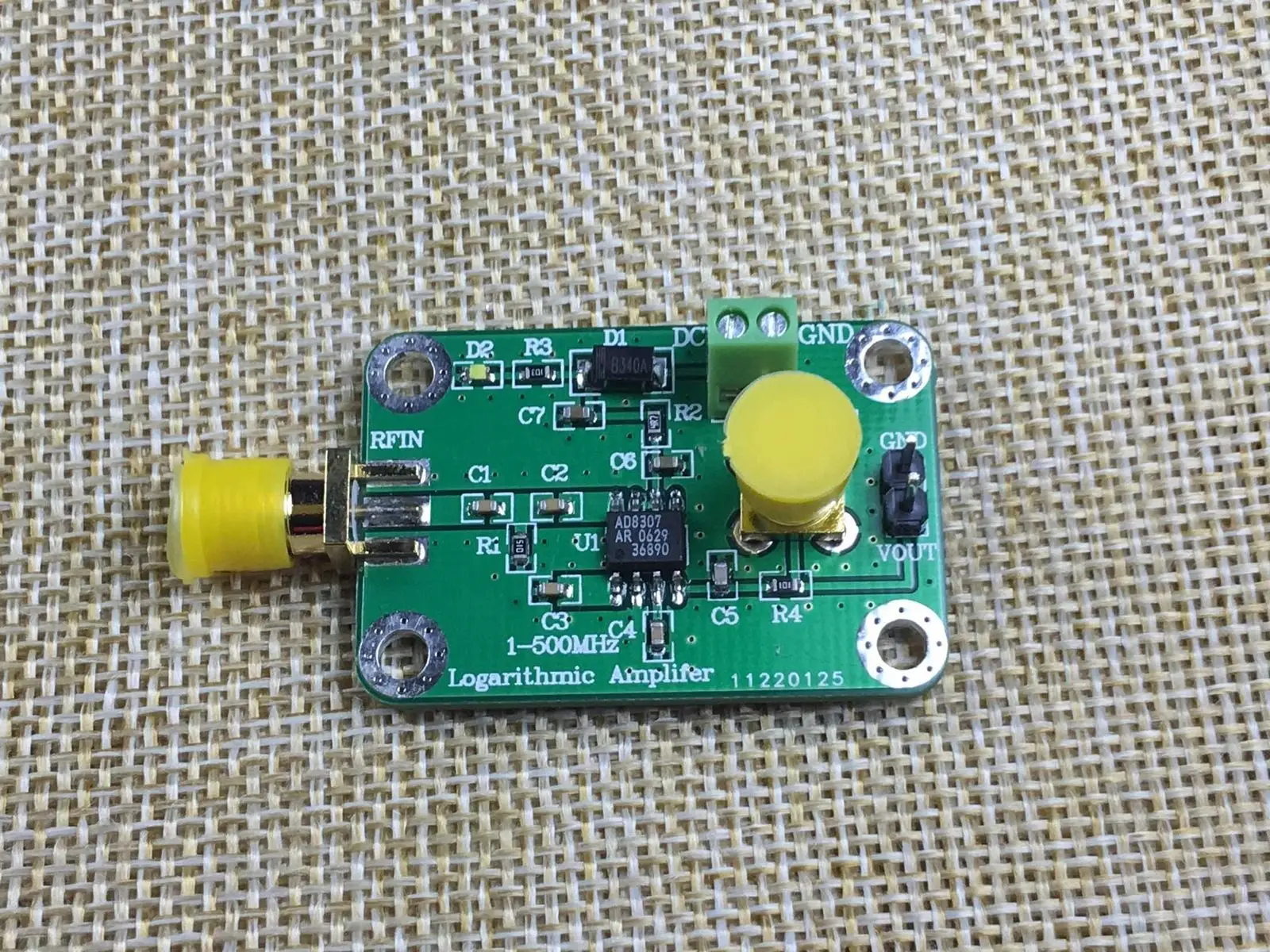

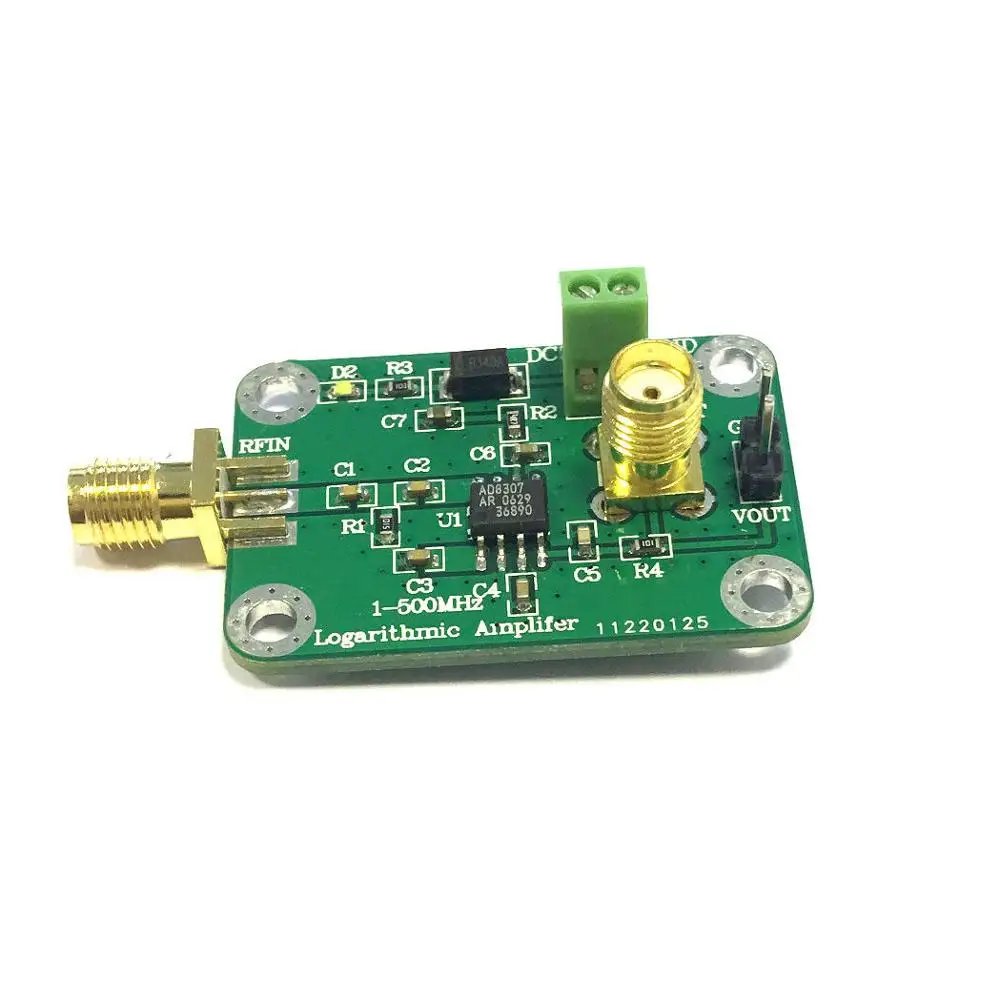

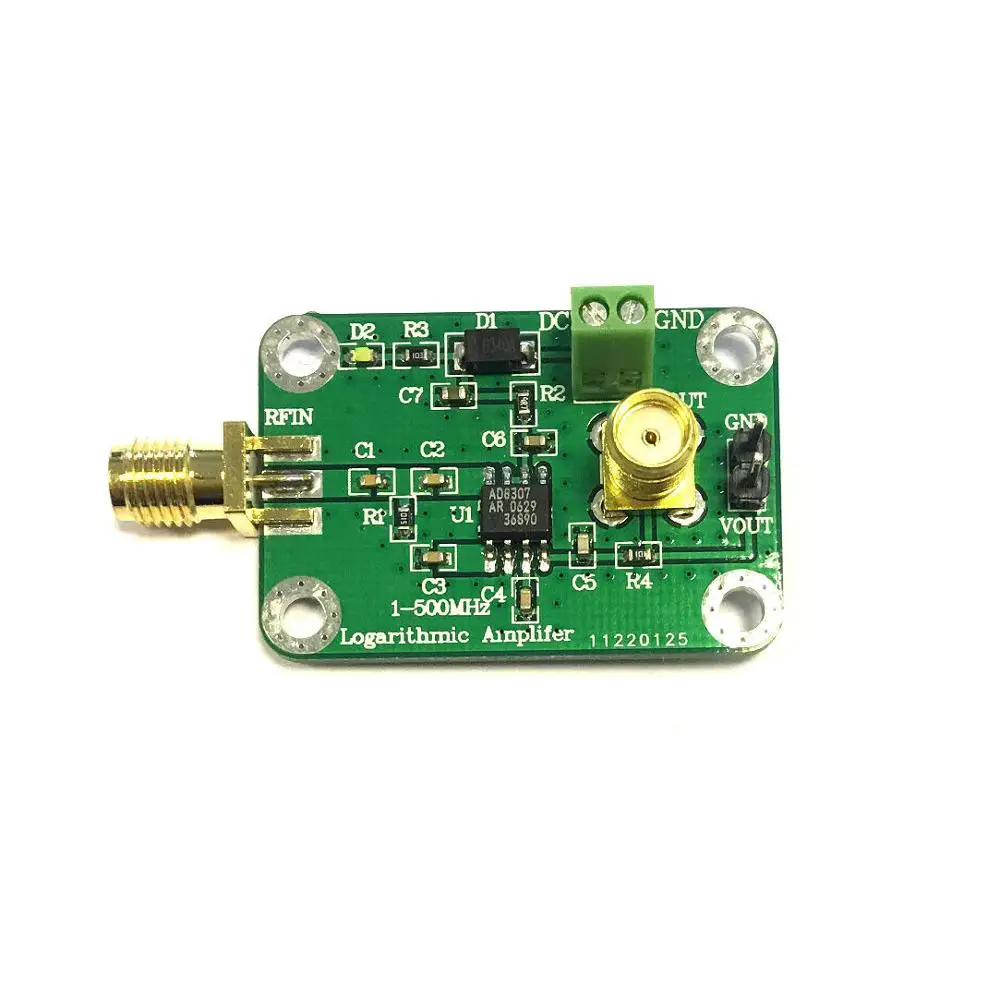

AD8307 1 МГц-500 МГц широкополосный RF детектор радиочастот измеритель мощности измеритель напряженности поля для Ham радио усилитель

Описание: Особенности: AD8307 является первым 8-контактным (SOIC_N) логарифмическим усилителем. Он основан на логарифмическом усилителе с прогрессивным сжатием и полным одночиповым обнаружением 500 МГц (последовательное обнаружение) на всех частотах до 100 МГц и обеспечивает погрешность 92 дБ (± 3 дБ) И динамический диапазон 88 дБ (± 1 дБ сообщества ошибок). AD8307 очень устойчив и прост в использовании, без большого количества внешних устройств. AD8307 2,7 в до 5,5 в источник питания, ток питания 7,5 мА, напряжение питания 3 в составляет всего 22,5 МВт. Совместимый с быстрой CMOS контактный разъем управления может отключить AD8307, ток в режиме ожидания составляет менее 150 μA. Каждый Каскадный усилитель/ограничитель имеет 14,3 дБ небольшого усиления сигнала и полосу пропускания-3 дБ 900 мгц. Устройство поддерживает полностью дифференциальный вход и умеренно высокое сопротивление (1.1 шунтирующий резистор кОм, конденсатор составляет около 1,4 ПФ). AD8307 обеспечивает от-75 дБм (что, дБм относится к источнику 50 Ом, а именно синусоидальной амплитуды около ± 56 мкВ) до + 17 дБм (Синусоидальная амплитуда ± 2,2 в) базового динамического диапазона. Простая сеть сопоставления входов может уменьшить этот диапазон до-88 дБм до + 3 дБм. В средней части диапазона частот до 100 МГц логарифмическая Линейность ± 0,3 дБ (typ), и незначительное снижение в 500 МГц. AD8307-это отсутствие минимального лимита частот используется для 20 Гц или нижних аудиочастот. Номинальный ток 2 мкА/дБ на 12.5 кОм внутреннее сопротивление даст выходное напряжение с наклоном 25 мВ/дБ. Диапазон напряжения от-74 дБм вход 0,25 в (то есть, когда 20 мкВ rms синусоидальный вход перехват переменного тока-84 дБм) до 2,5 В. + 16 дБм входного наклона и перехвата с помощью внешнего регулятора для точной настройки. Например, при блоке питания 2,7 в скорость поворота на выходе может быть уменьшена до 15 мВ/дБ, возможно использование всего динамического диапазона. При изменении параметра AD8307 обладает отличной подачей нечувствительности и стабильностью температуры. Устройства обеспечивают низкую стоимость, малый размер, низкое энергопотребление, высокую точность и стабильность, очень широкий динамический диапазон, А также идеальное сочетание аудио от IF до UHF диапазона частот подходит для необходимости снижения децибел сигнала, эквивалентного разнообразным значениям приложений. AD8307 может быть до + 85 ° С промышленный температурный диапазон при-40 ° С, 8-pin SOIC и PDIP пакеты. Характеристики AD8307AR: Полный многоступенчатый логарифмический усилитель Динамический диапазон 92 дБ: от-75 дБм до + 17 дБм, совпадающая сеть может достигать-90 дБм Напряжение одного источника питания: Минимальное 2,7 в-5,5 В, ток питания: 7,5 мА (тип) Рабочая частота: постоянный ток до 500 МГц, линейность: ± 1 дБ Наклон: 25 мВ/дБ, точка отсечения: -84 дБм С высокой устойчивостью во всем температурном диапазоне Полный дифференциальный путь сигнала постоянного тока Время включения: 100 нс, ток в режиме ожидания: 150 мкА Размер платы: 35*25 мм (SMA-K коннектор) Посылка ходит100% Новый бренд1 xDC 5В AD8307 1 МГц до 500 МГц широкополосный RF детектор радиочастот измеритель мощности Измеритель силы
