Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.
П. С. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.
Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

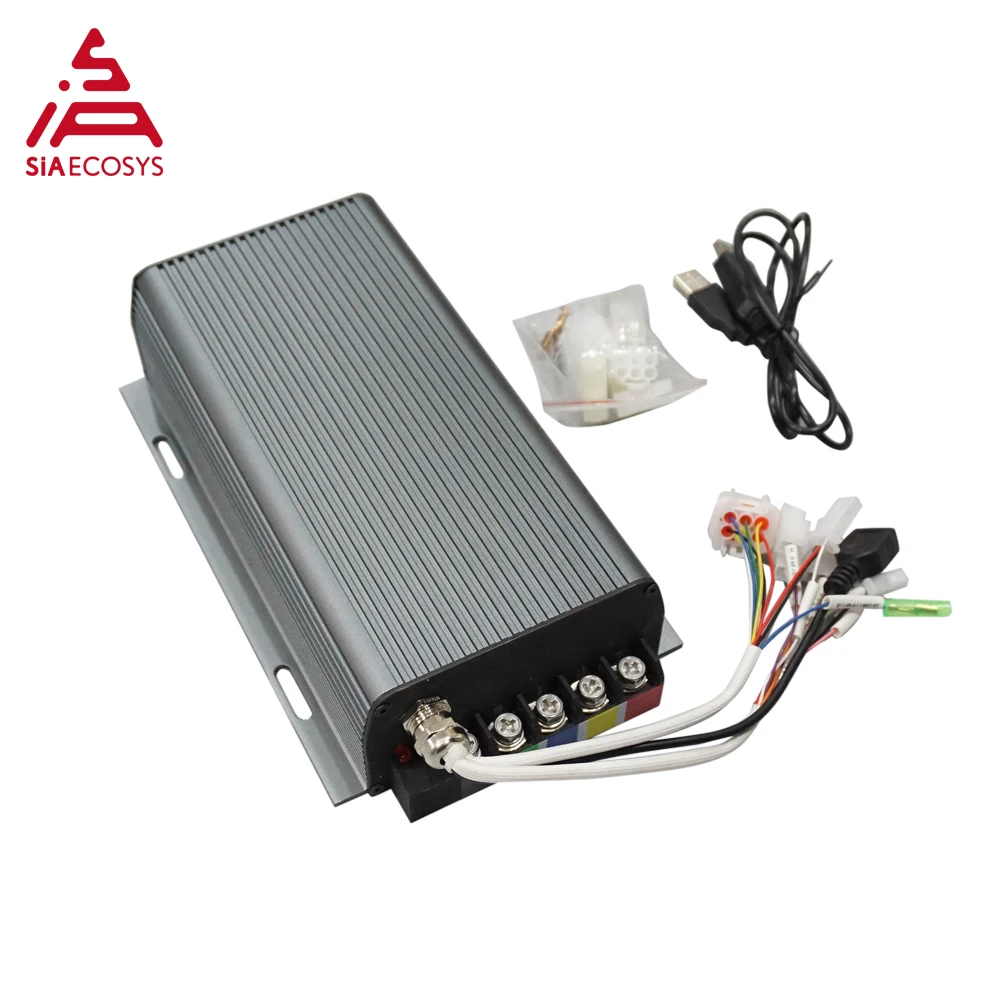

Один комплект включает ниже

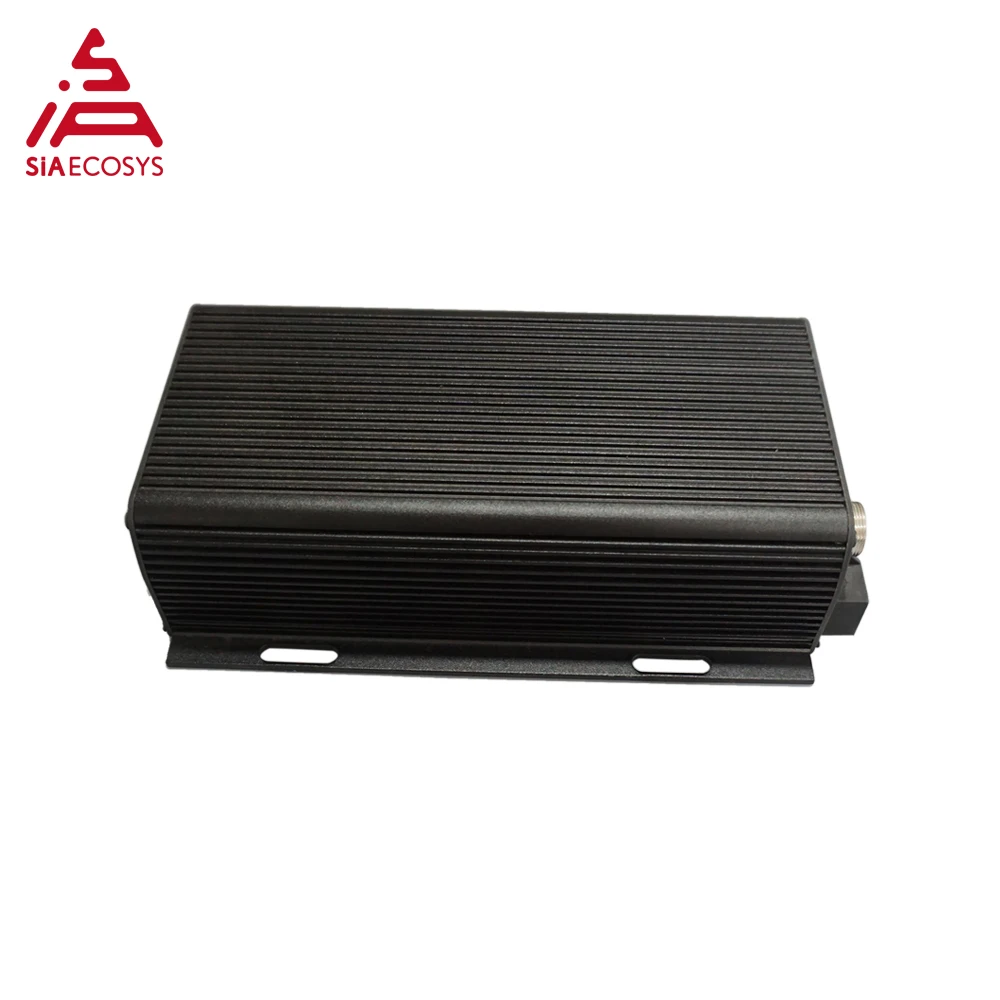

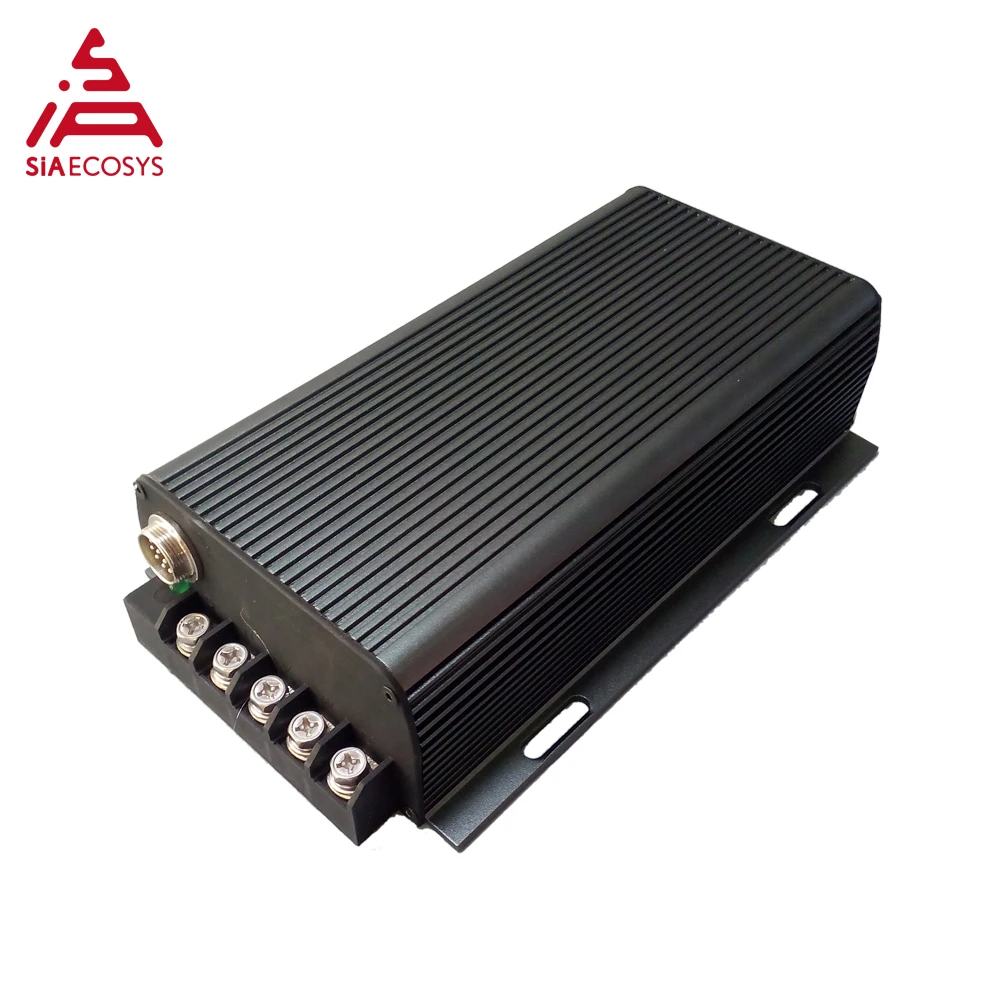

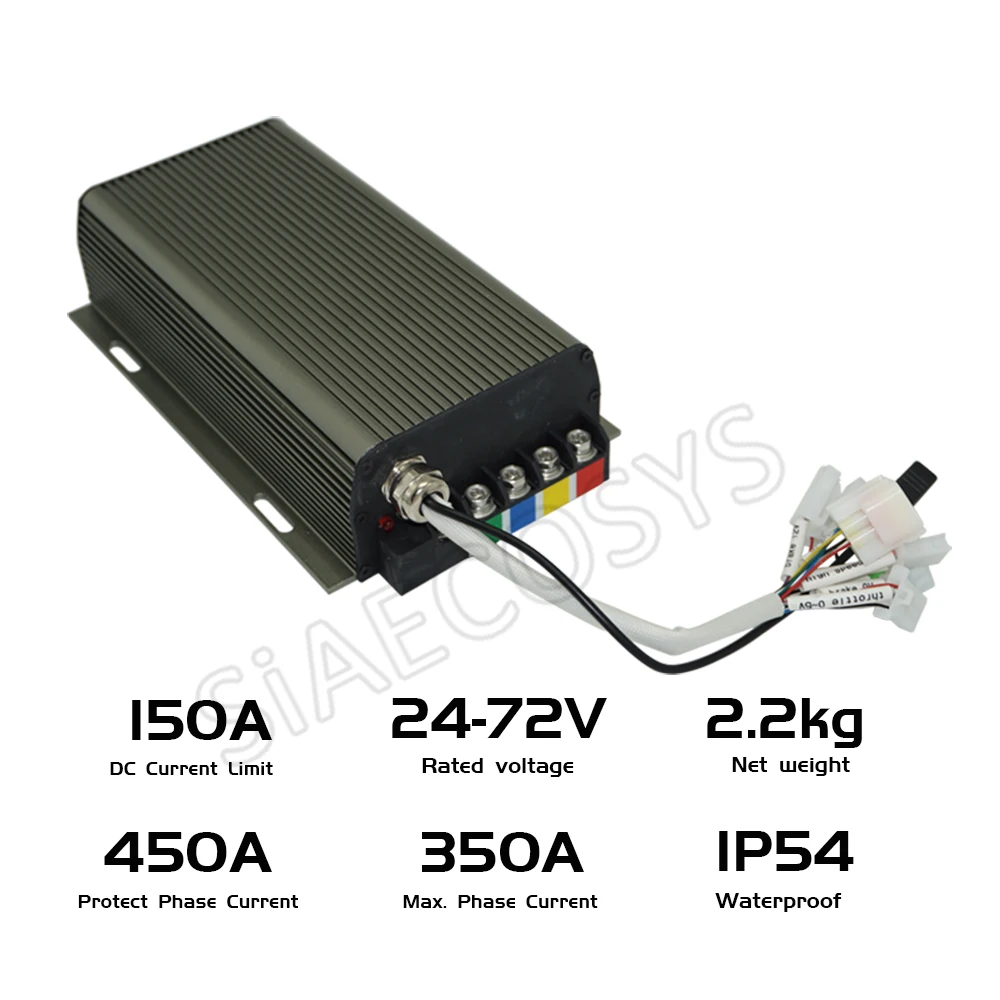

1. Контроллер двигателя с синусоидальной волной SVMC72150 V1
2. USB кабель

Ключевые особенности
1). Экономически эффективный
2). Он может сочетаться с почти бесщеточным двигателем BLDC
3). Программируемый
4). Синусоидальная волна без шума, тишина во время использования
Описание товара
А. Параметры
Разница между оригинальным V1 SVMC72150 с новым контроллером V2 SVMC72150
Если вы заинтересованы в новом контроллере V2 SVMC72150, пожалуйста, обратитесь к изображению ниже.

Пожалуйста, обратите внимание:
1). Мы обновили функцию e-brake 0-5 В.
Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.
Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.
2). Для контроллера без замка (выше ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.
3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным чертежем.
4). Пожалуйста, убедитесь, что все соединения верны перед включением.
B. Список контроллеров SVMC

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).
2). Для модели SVMC 60A поддерживается только Классическая функция.
3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.
SVMC Нормальный размер: 247 мм * 146 мм * 62 мм
SVMCxx060 Размер: 215 мм * 146 мм * 62 мм
SVMC96120 Размер: 283 мм * 147 мм * 62 мм
Размер SSC: 186 мм * 165 мм * 70 мм (пока недоступен)
C. Схема проводки серии SVMC
1. Схема проводки серии Svmc

2. Gerneral Wring для MQCON контроллера и CA

Примечание: Все черные провода имеют одинаковую точку с отрицательным аккумулятором и все заземления одинаковы с отрицательным аккумулятором.
D. Интерфейс программного обеспечения контроллера SVMC

Е. Схема проводки серии SVMC
1. Оранжевое зажигание.: провод должен быть подключен к аккумулятору положительным.

2,1. H-brake: если фиолетовый провод подключен к 12 В, контроллер введите состояние тормоза, когда он отключится с 12 В, контроллер прекратит статус тормоза.

2,2. L-тормоз: если желтый провод подключается к 0 В (батарея отрицательная), двигатель прекратит работу.
Высокая Тормозная проволока соединяется с 12v Тормозной проволокой ручного тормоза/ножного тормоза; Низкий тормозной провод соединяется с заземлением провода.
Высокий тормоз и низкий тормоз не могут использоваться в то же время.
3. Обратная сторона: если белый провод подключается к 0 В (батарея отрицательная), контроллер введите обратный статус, поверните дроссельную заслонку, двигатель будет вращаться в обратном направлении. Когда белый провод отключен с 0V, контроллер прекратит обратный статус.

4. 3 функции скорости

3-х скоростной режим (боты):

При выборе 3 скорости (кнопки) в программном обеспечении. Используйте кнопку (которую можно сбросить самостоятельно) для подключения розового провода и заземления.
Нажмите и отпустите, скорость передачи изменится следующим образом: 3-2-1-2-2-1-2-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-…
Когда питание включено, контроллер находится в 3 Режимах передачи (высокоскоростной режим).
3 скорости (переключатель):

При выборе 3 скорости (переключатель) в программном обеспечении.
Используйте такой переключатель для реализации режима 3 скорости (переключатель).

Если выбран режим 3 скорости (переключатель),
A. Подключите розовый и заземляющий провод.
B. Введите Режим высокой скорости
C. Подключите прозрачный и заземляющий провод. Введите режим низкой скорости
D. Отключите розовый, прозрачный провод и заземление, введите режим средней скорости
5. 0-5 в дроссельная заслонка e-brake:

Используйте отдельную дроссельную заслонку для подключения к вышеуказанному теминалу.
Пожалуйста, выберитеРежим «Ebrake-дроссельная заслонка», когда закручивается дроссельная заслонка, контроллер войдет в режим e-brake, сила тормоза будет следовать за позицией дроссельной заслонки. Max streng может быть установлен из "электрического тормозного фазового тока" как показано ниже.

6. Функция термпературы двигателя.

Контроллер поддерживает kty83-121 датчика termperature изнутри двигателя. Функция может бытьВключен или
Отключен от программного обеспечения.
7. MQCON контроллер может быть подключен к компьютеру с помощью usb-кабеля или соединен с телефономBluetooth, интерфейс компьютера совпадает с интерфейсом приложения для телефона.
Подключение к компьютеру
Перед подключением к компьютеру Установите usbdrive и программное обеспечение громкости, предоставленноеПроизводитель контроллера


Usb-кабель должен быть подключен правильно, как показано на следующем рисунке:

F. Чертеж контроллера Sabvoton SVMC

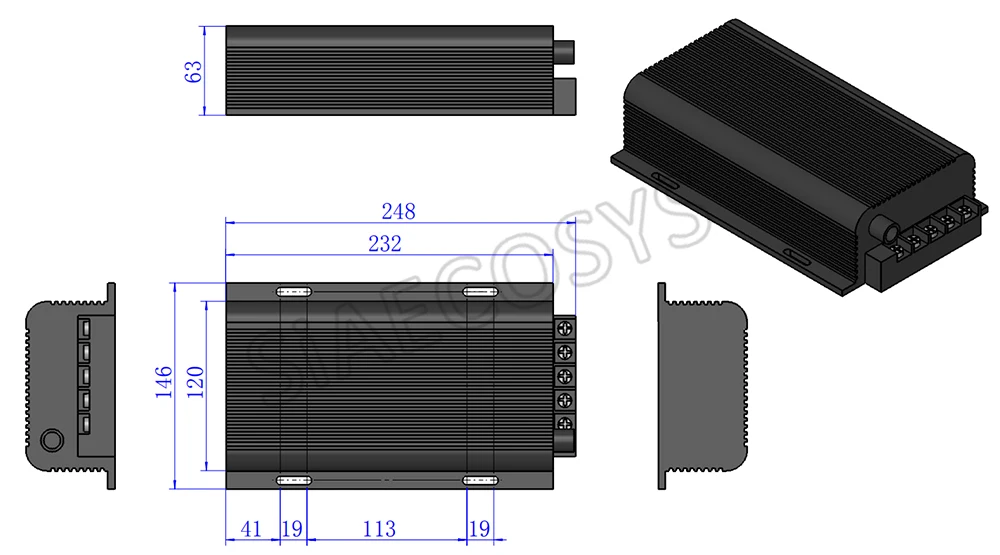

Вот чертеж контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

G. Дополнительные Примечания:
1. Все контакты RTN соединены внутри.
2. Функция счетчика заключается в копировании любого из датчиков Холла.
3. Приведенное выше определение штифта предназначено для контроллера классического типа.
Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
Программируемое программное обеспечение и руководство пользователя (перед получением контроллера)
Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.
Применение для контроллера SVMC
