Описание:

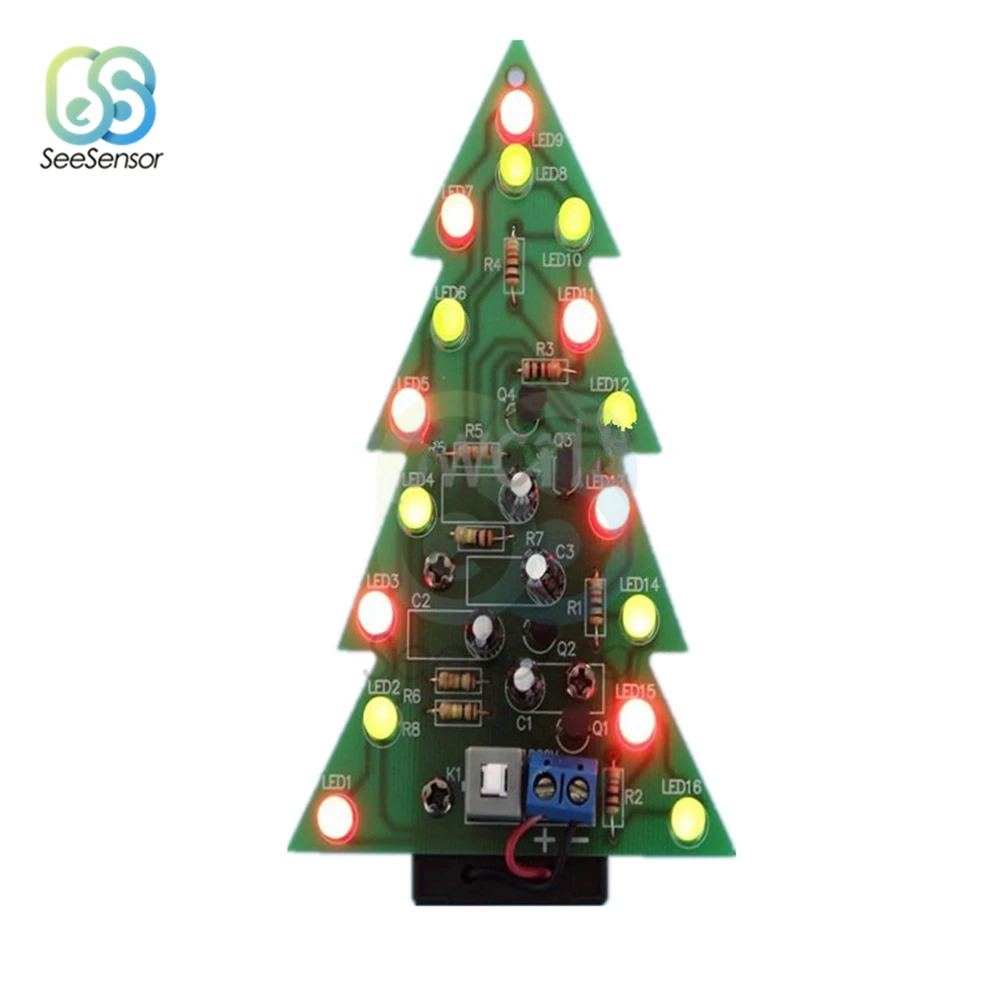

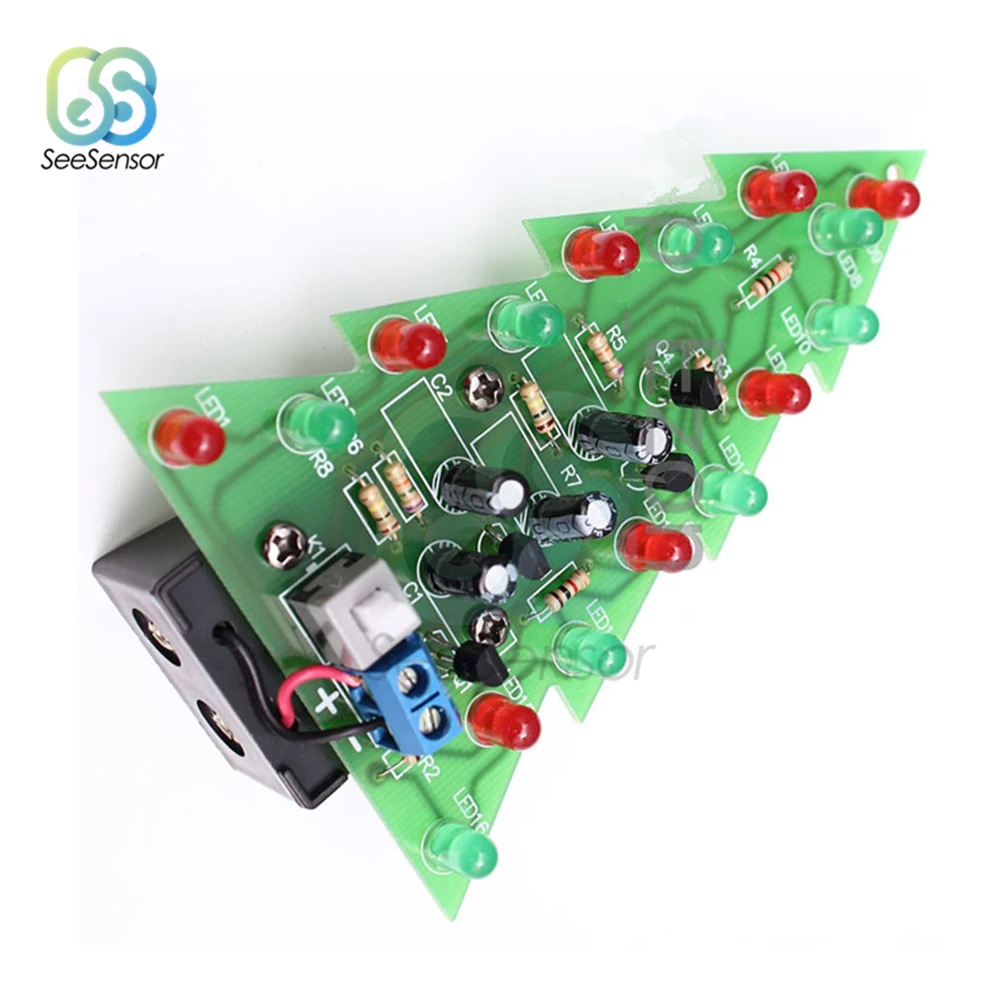

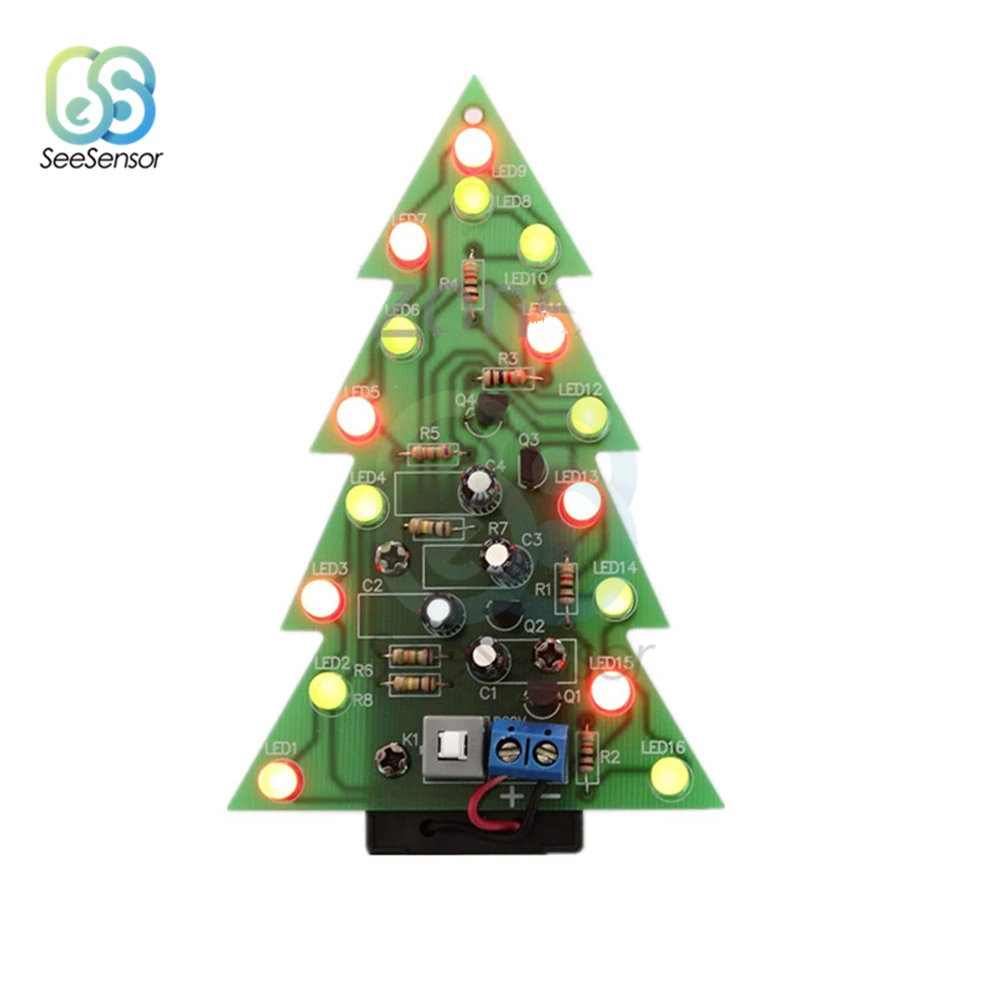

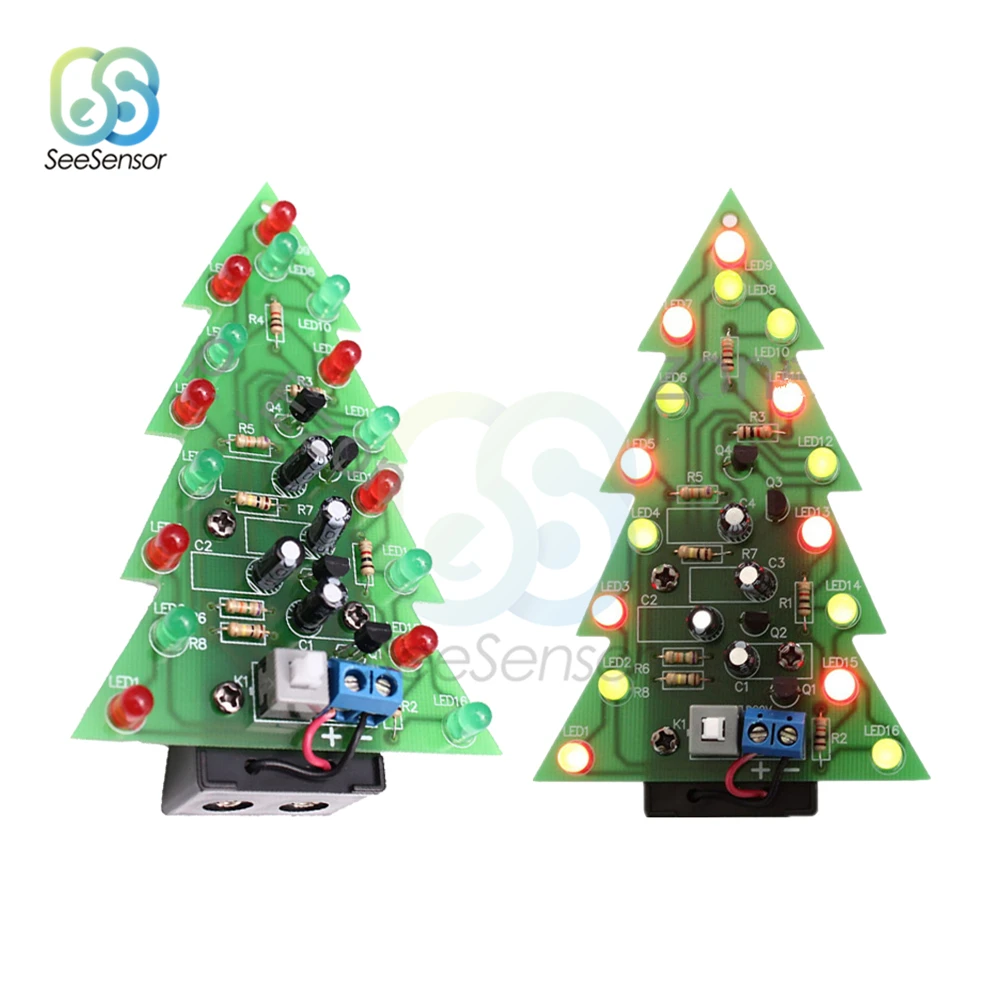

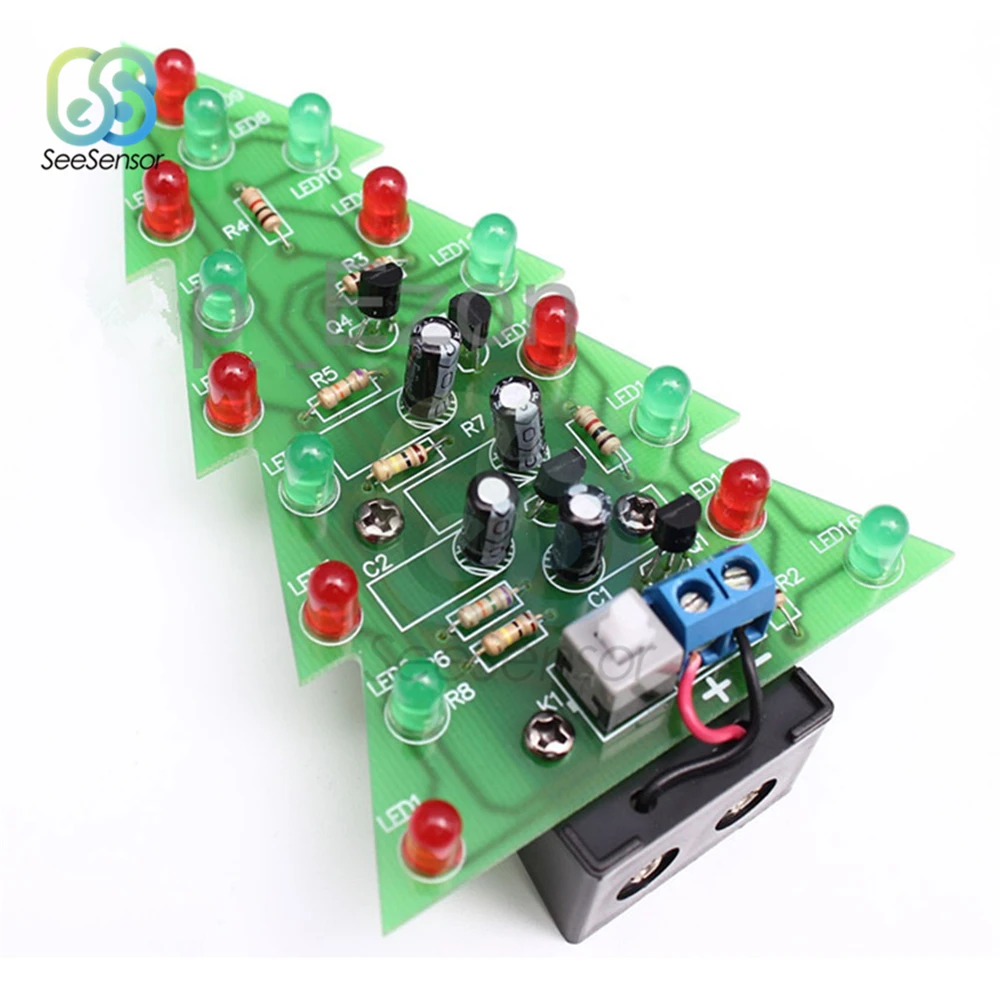

Эта схема состоит из 16 светодиодов (светоизлучающие диоды). 16 светодисветодиодный Дов разделены на четыре группы, и каждая группа имеет разные мигающие частоты, когда четыре группы мигают вместе. Этот предмет выглядит как маленькая Рождественская елка. Схема питается от батареи 9 В.
Яркие пятна:
Эта схема проста и практична, низкое энергопотребление. Для вождения используются интегральные схемы: меньше
Детали, линия проста и легко понять.
Комплект внешней проводки: со съемной вилкой для легкой замены деталей в любое время и отладки способствующей цепи. Также позволяет нам углубить наше понимание принципов цепи в процессе отладки.
Эта линия выполнена в виде колеблющейся цепи циклом, генерируемым следующими принципами:
1. После первой зарядки конденсаторы C1 и c4. зарядка завершена.
2. Конденсаторы C2 и C3 будут продолжать заряжать.
3. Когда транзистор Q1 и Q4 включен одновременно, он разряжает конденсатор C1 и C4.
4. Конденсаторы C2 и C3 полностью заряжены, транзисторы Q1 и Q4 будут закрыты, а также снова заряжают конденсаторы C1 и C4.
5. Транзисторы Q2 и Q3 включаются, пока конденсаторы C2 и C3 будут разряжены.
По аналогии вспышкой скорости является частота колебаний, а частота определяется значениями резистора R & емкость C.

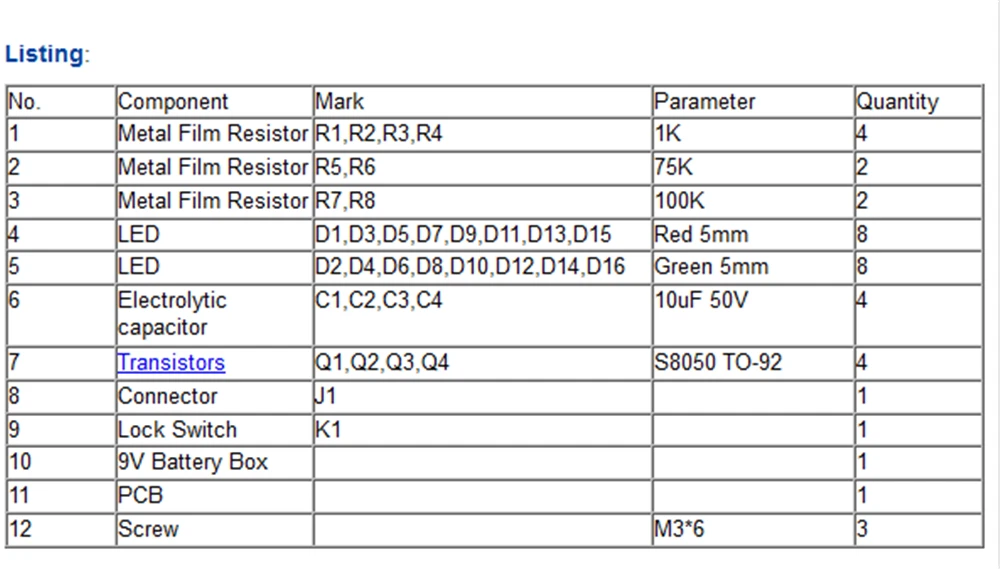

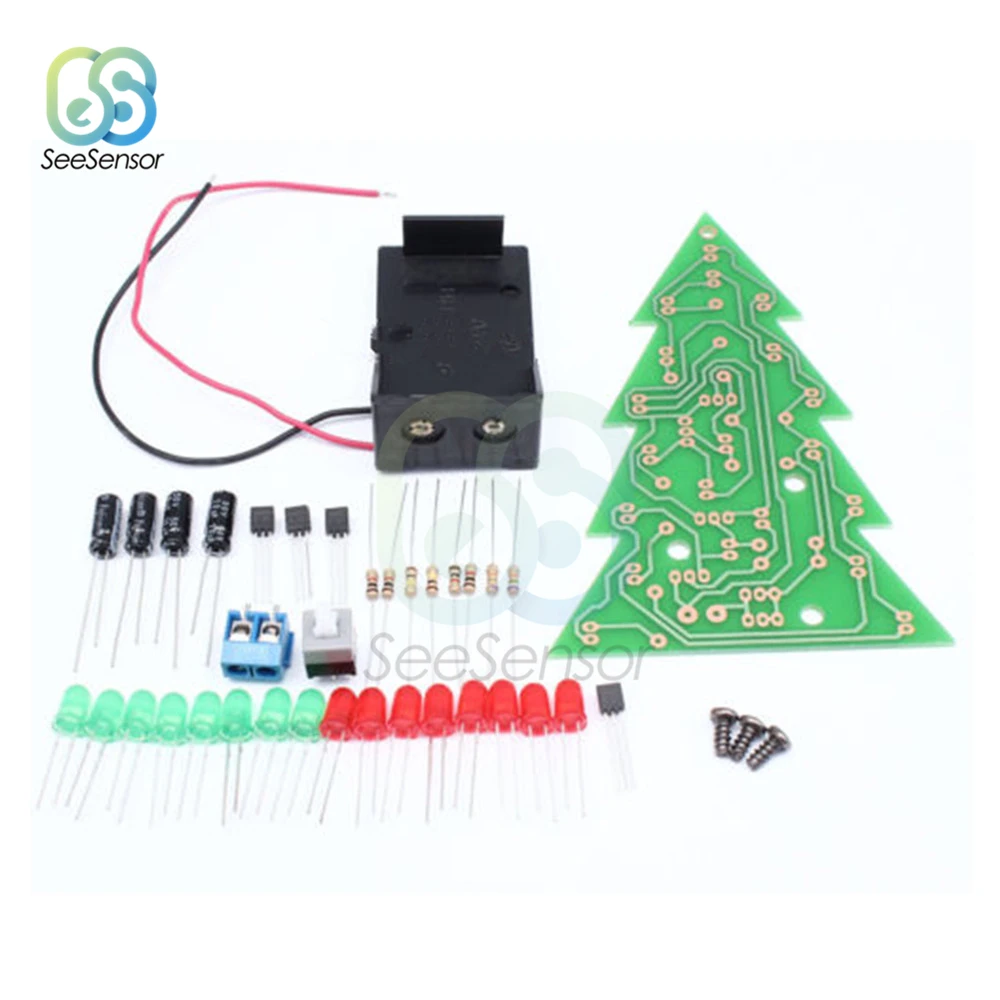

Комплектация: печатные платы, компоненты аккумуляторного блока. (Без батареек)
Размер платы: 70 мм * 110 мм
Посылка
10 xРождественская елка LED DIY Kit
