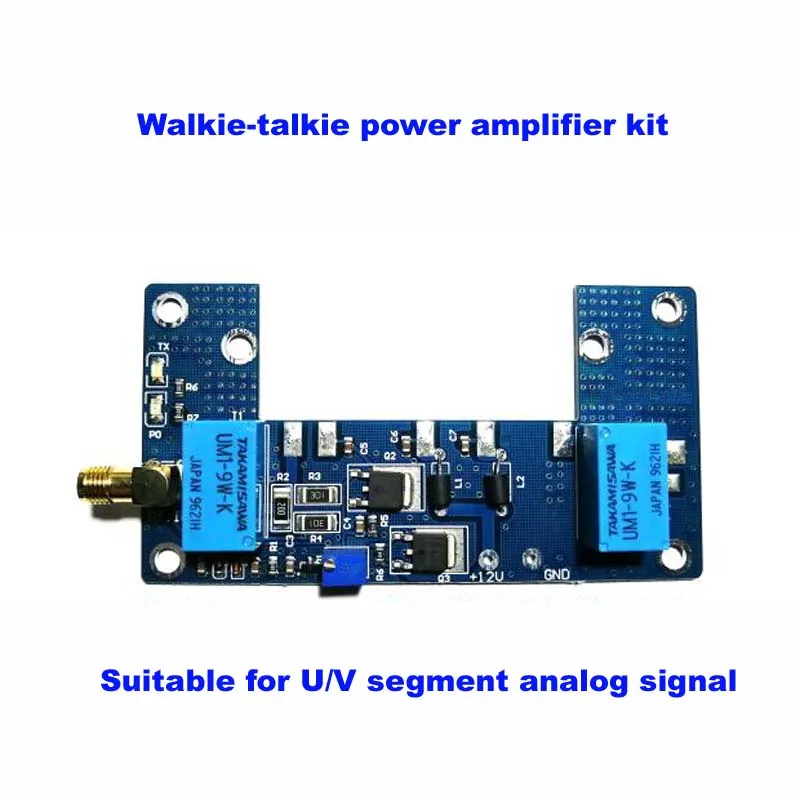

РЧ усилитель мощности плата приемопередатчика PCB для Walkie-talkie DC 10-13,8 V

Усилитель может использовать модуль серии RA,M Toshiba SU, а панель имеет автоматическую схему трансивераT(Не включает модуль и радиатор).
-Напряжение питания модуля влияет на передающую Мощность. В пределах рабочего напряжения, чем ниже напряжение, тем ниже Передающая Мощность.
-Антенна влияет на расстояние связи и, пожалуйста, выберите правильную антенну.

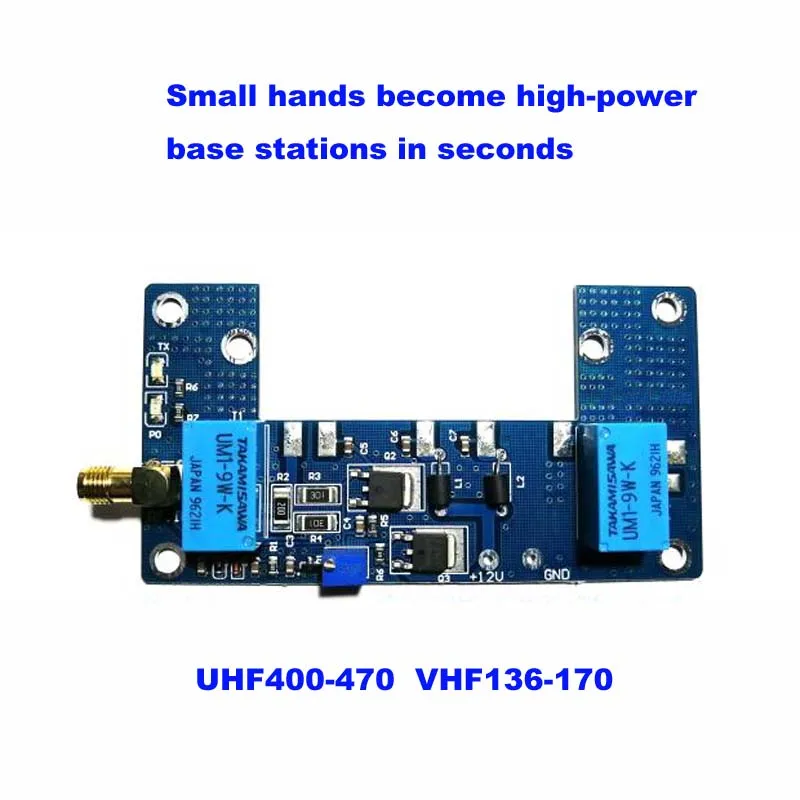

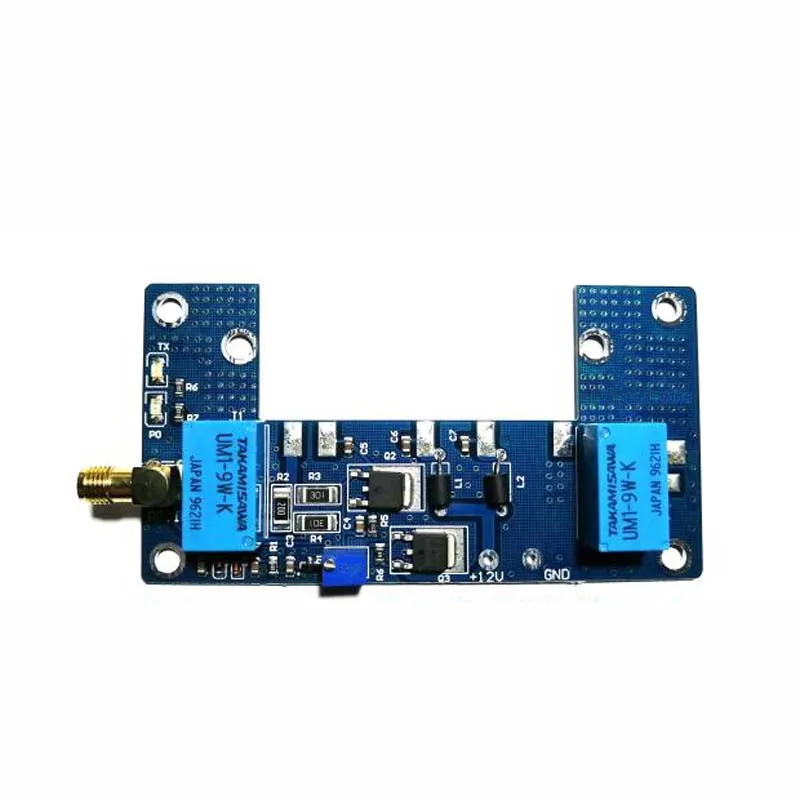

-Плата усилителя мощности RF: панель PCB является периферийной схемой для модуля питания. Он может нормально работать с модулем серии RA,M, Toshiba SU. Он предназначен для 1-5 Вт ручной walkie-talkie.Auto цепи ransceiver, увеличивая мощность передачи.

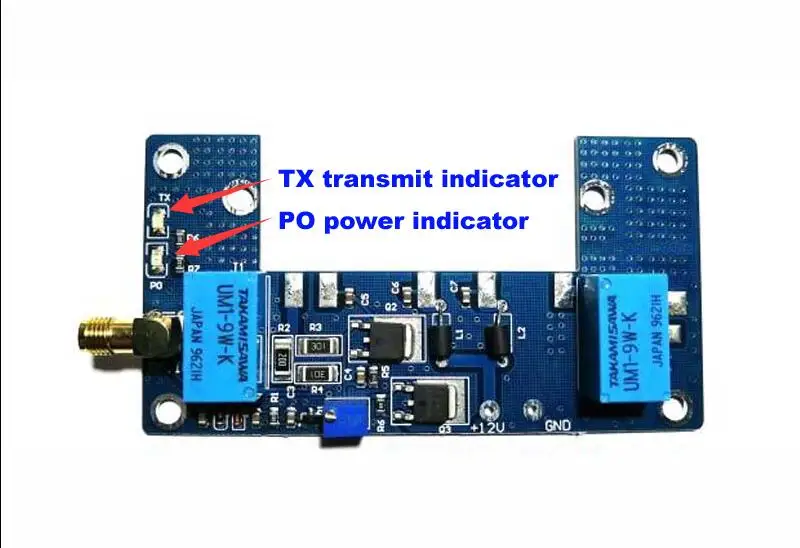

1: светодиодный светильник (зеленый); Светодиодный светильник (красный)

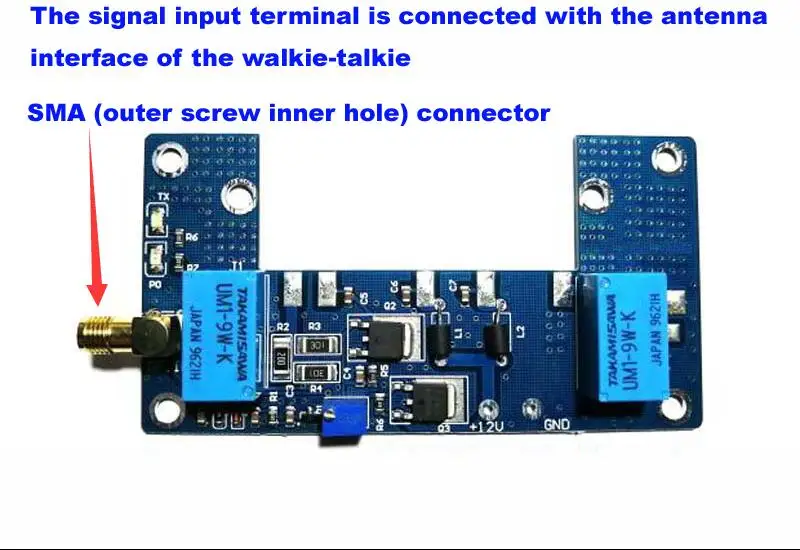

2:1-5 Вт вход питания (внешнее резьбовое внутреннее отверстие SMA)

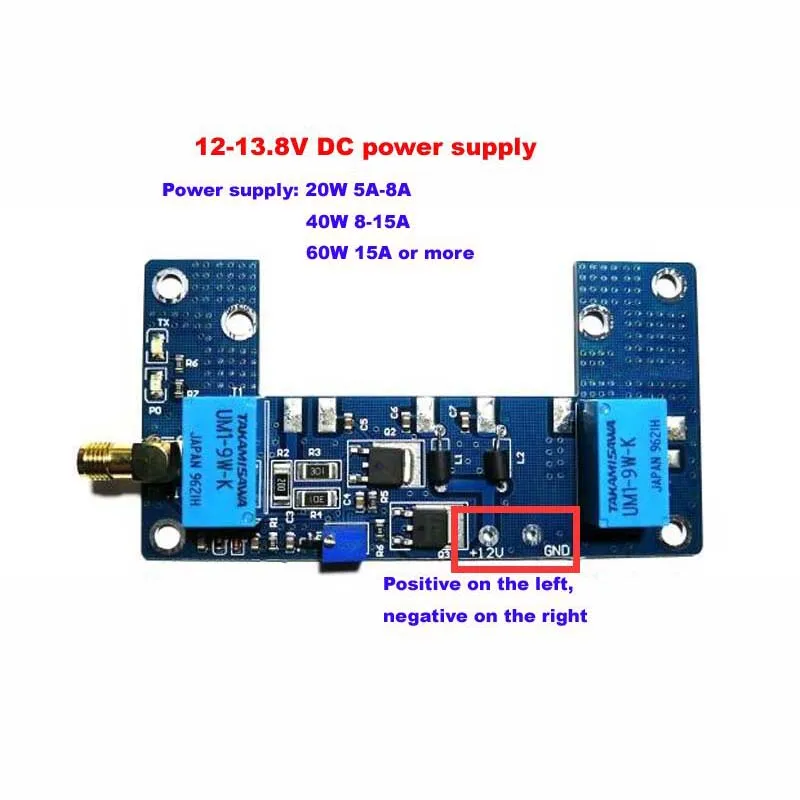

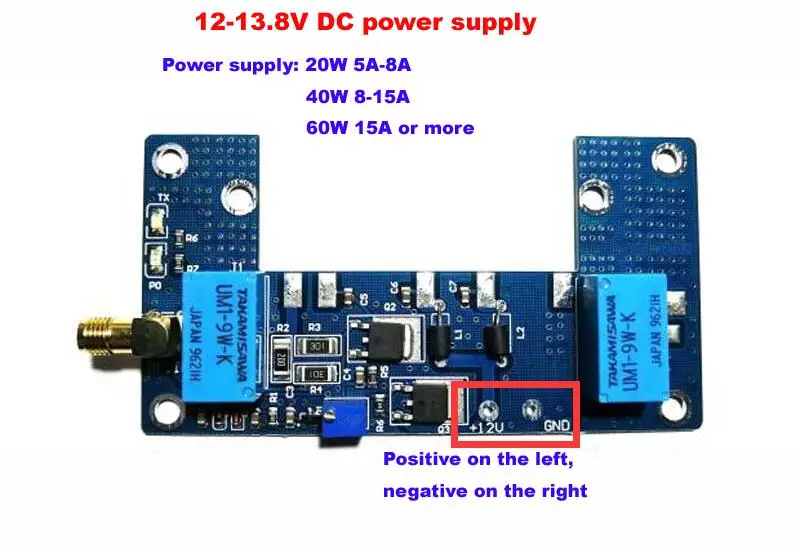

3:DC-12-13.8 в интерфейс источника питания

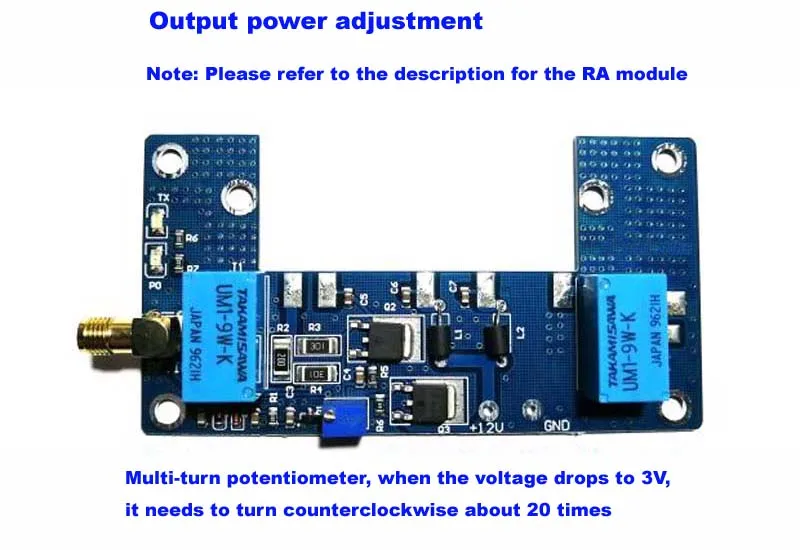

4: модуль второго штыря (VGG) напряжения и регулировки мощности, по часовой стрелке, напряжение увеличивается; Против часовой стрелки, напряжение уменьшается.

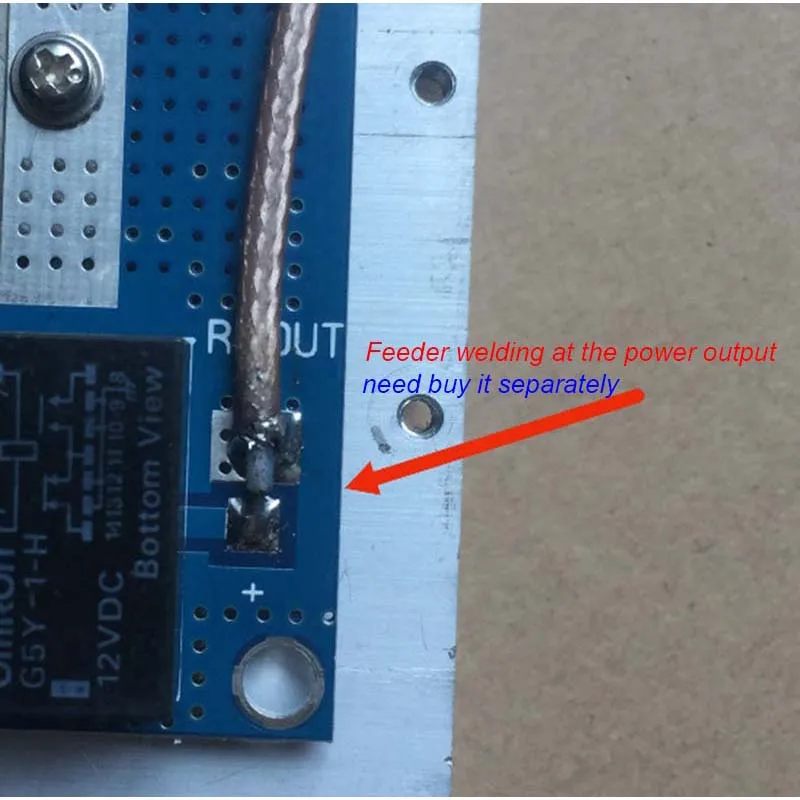

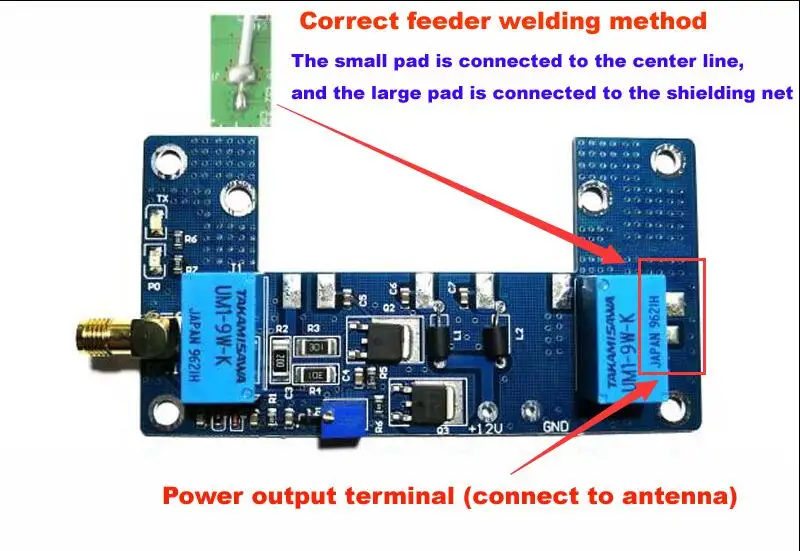

5: выходной интерфейс питания (верхний отрицательный, нижний положительный)
Спецификация:
-Максимальная доступная мощность: 70 Вт
-Входная мощность: 1-5 Вт
-Частота передачи: зависит от режима модуля
-Выходная мощность: зависит от режима установки модуля
-Источник питания: 10-13,8 В постоянного тока
-Ток в режиме ожидания: 10-20 мА
-Выходная мощность: 10-80 Вт (зависит от модуля)
-Рабочая частота: 130-170400-470 (зависит от модуля)
-Потеря вставки:-1,5 дБ
-Отношение стоящей волны: ≦ 1,5
-Размер mininimum: 94x50x1.6 мм
Посылка включает в себя:
2015 г. 1 предметПлата усилителя мощности RF
(Не включает модуль и радиатор)










Плата усилителя мощности RF

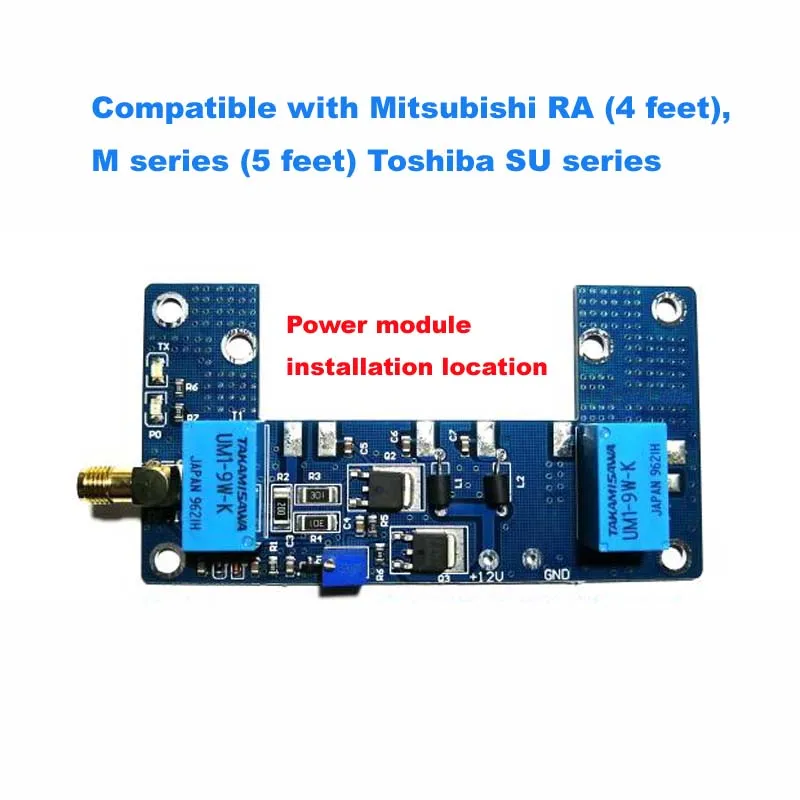

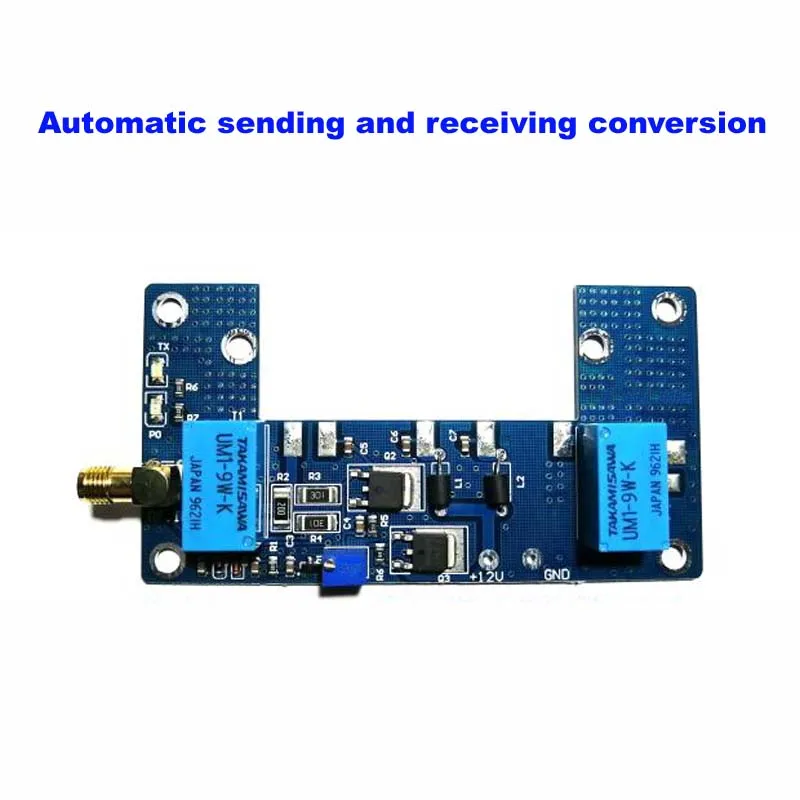

Плата PCB является периферийной схемой модуля питания. Модуль Серии S Toshiba может работать нормально, если он сотрудничает с сериями RA или M Mitsubishi. Эта плата в основном разработана для портативных радиостанций мощностью 1-5 Вт, с автоматическим преобразованием трансивера, передающей мощность, так что портативная рация имеет мощность радио, установленного на транспортном средстве, делает общение все более ясным.
Технические параметры:
Входная мощность: 1-5 Вт
Выходная мощность: 10-80 Вт (в зависимости от модуля)
Входное напряжение: 12-13,8 В постоянного тока
Рабочая частота: 136-170 400-470 (в зависимости от модуля)
Потеря вставки:-1,5 дБ
Соотношение стоящей волны: ≦ 1,5
Размер внешнего вида: 94*50*1,6 мм
Метод установки и отладки:
Перед установкой подготовьте радиатор с площадью больше, чем плата PCB. Толщина рекомендуется более 25 мм.
Отладка:
Прежде чем модуль серии RA будет дебютирован, все контакты должны быть отключены от PCB. После регулировки напряжения все контакты можно припаять.
Рабочее напряжение второй этап (VGG) RA модуль составляет 2,3 и 3,3 V (чем выше напряжение, тем выше выходная мощность). Перед вводом в эксплуатацию Подключите Интерком к печатной плате, подготовьте мультиметр и включите мультиметр в файл напряжения постоянного тока, затем подключите красную тестовую ручку ко второй ноге (VGG) модуля на печатной плате, подключите черную ручку к отрицательному полюсу, Затем нажмите кнопку запуска домофона, затем Настройте синий потенциометр на плате (по часовой стрелке становится больше и наоборот), чтобы узнать значение напряжения на мультиметре.
Модуль серии M или S имеет рабочее напряжение 10-14 в, которое можно установить непосредственно на печатную плату и отрегулировать до 10-12 В.
