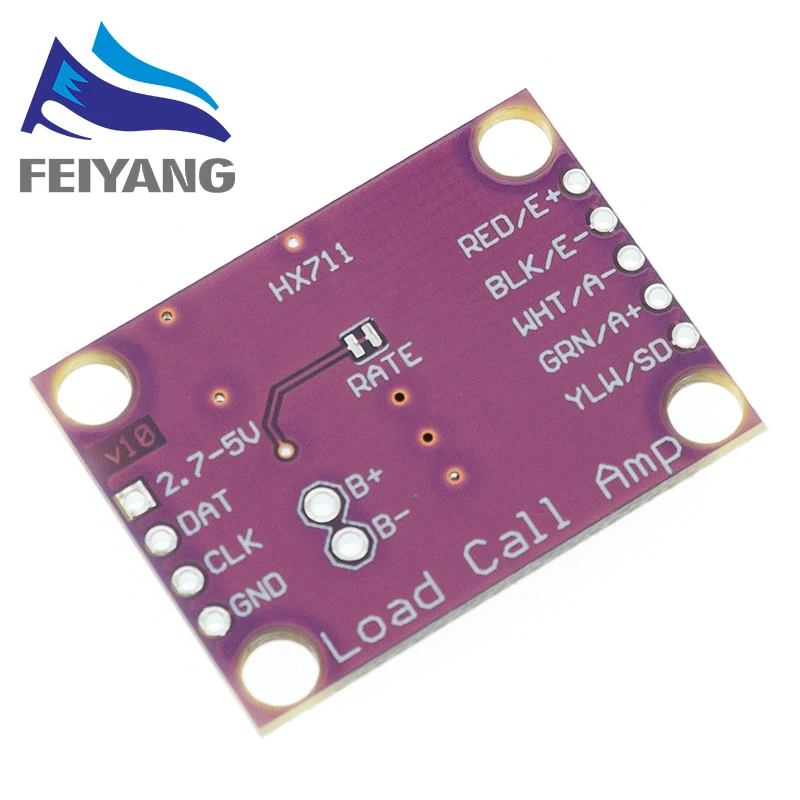

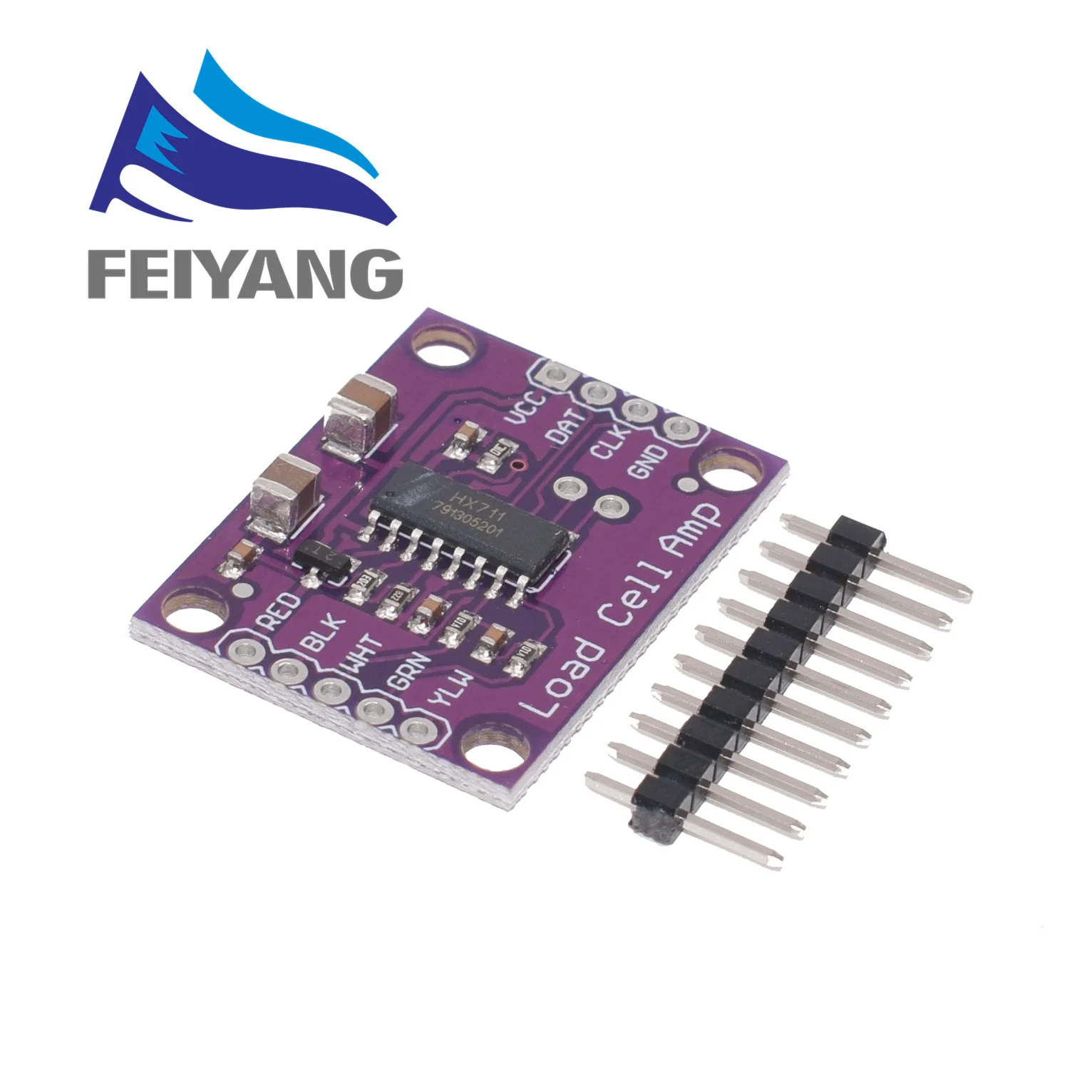

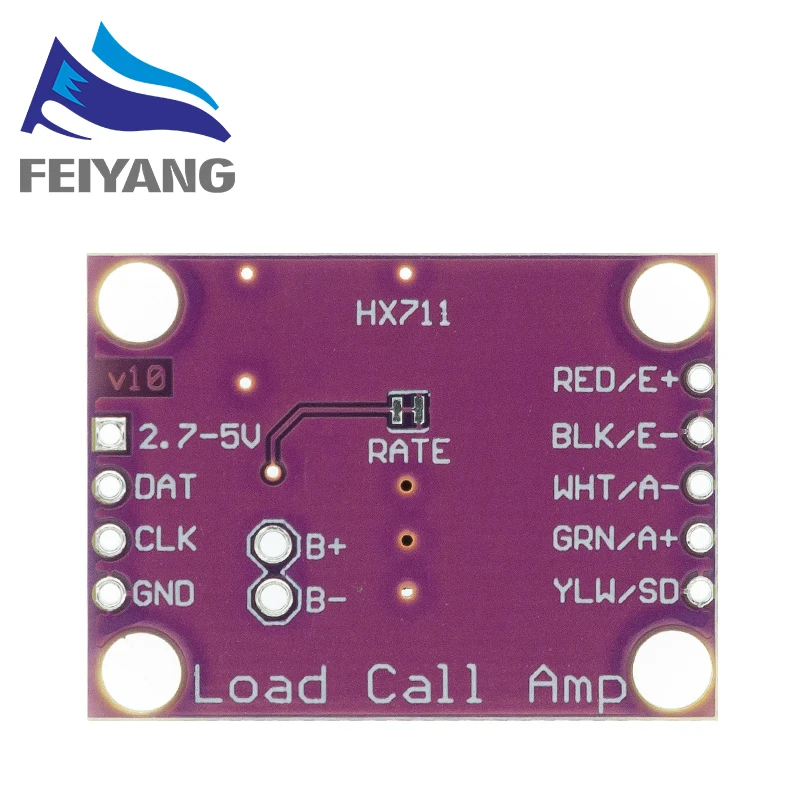

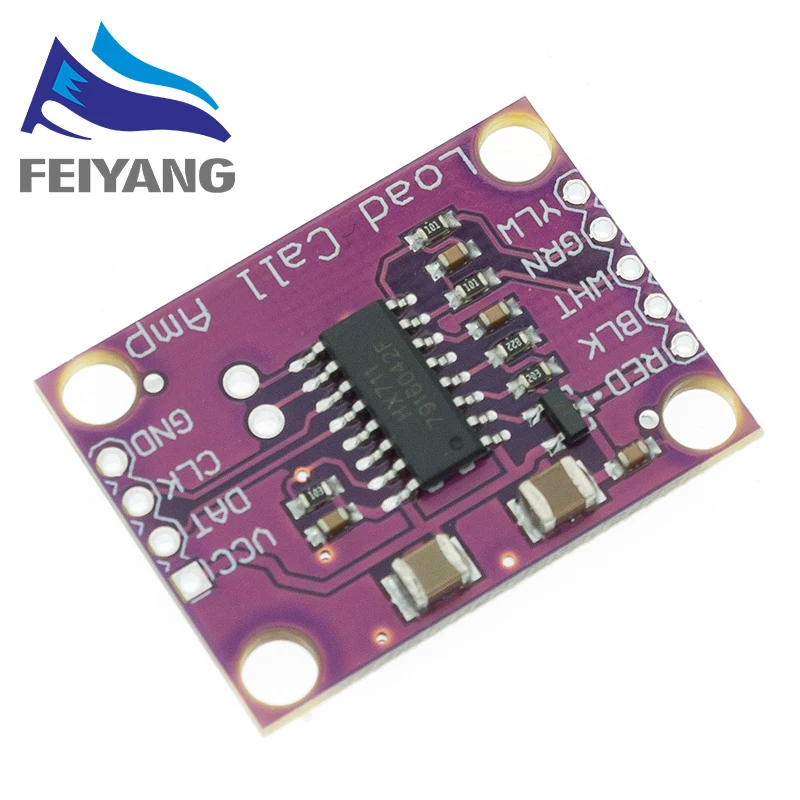

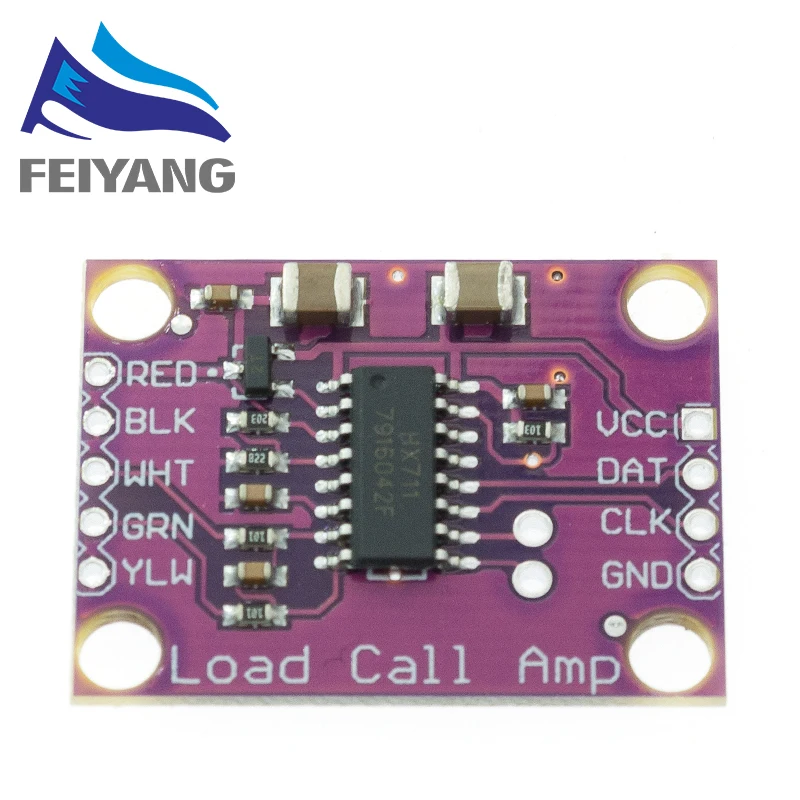

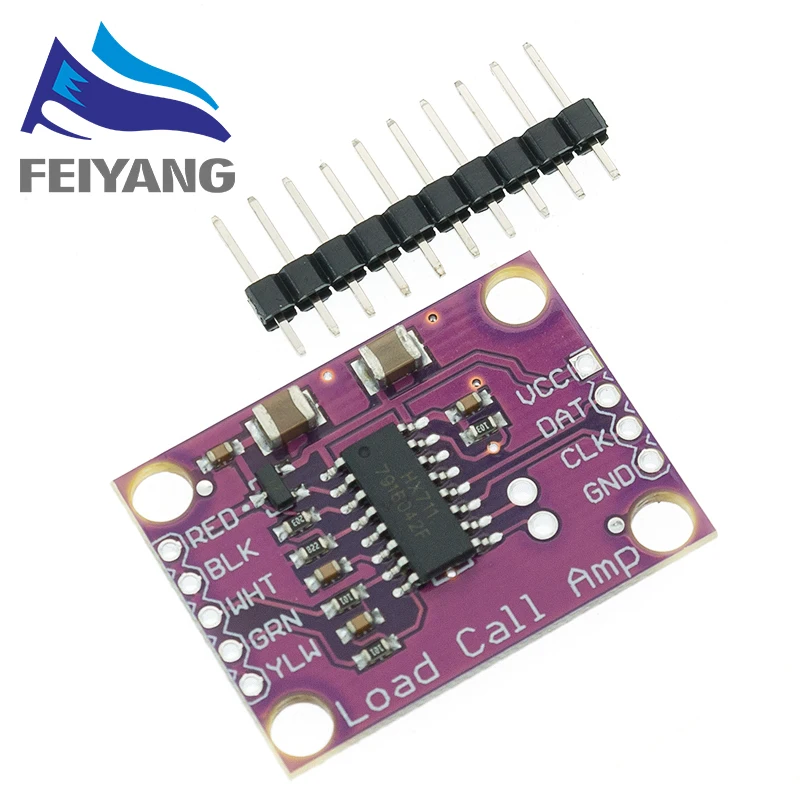

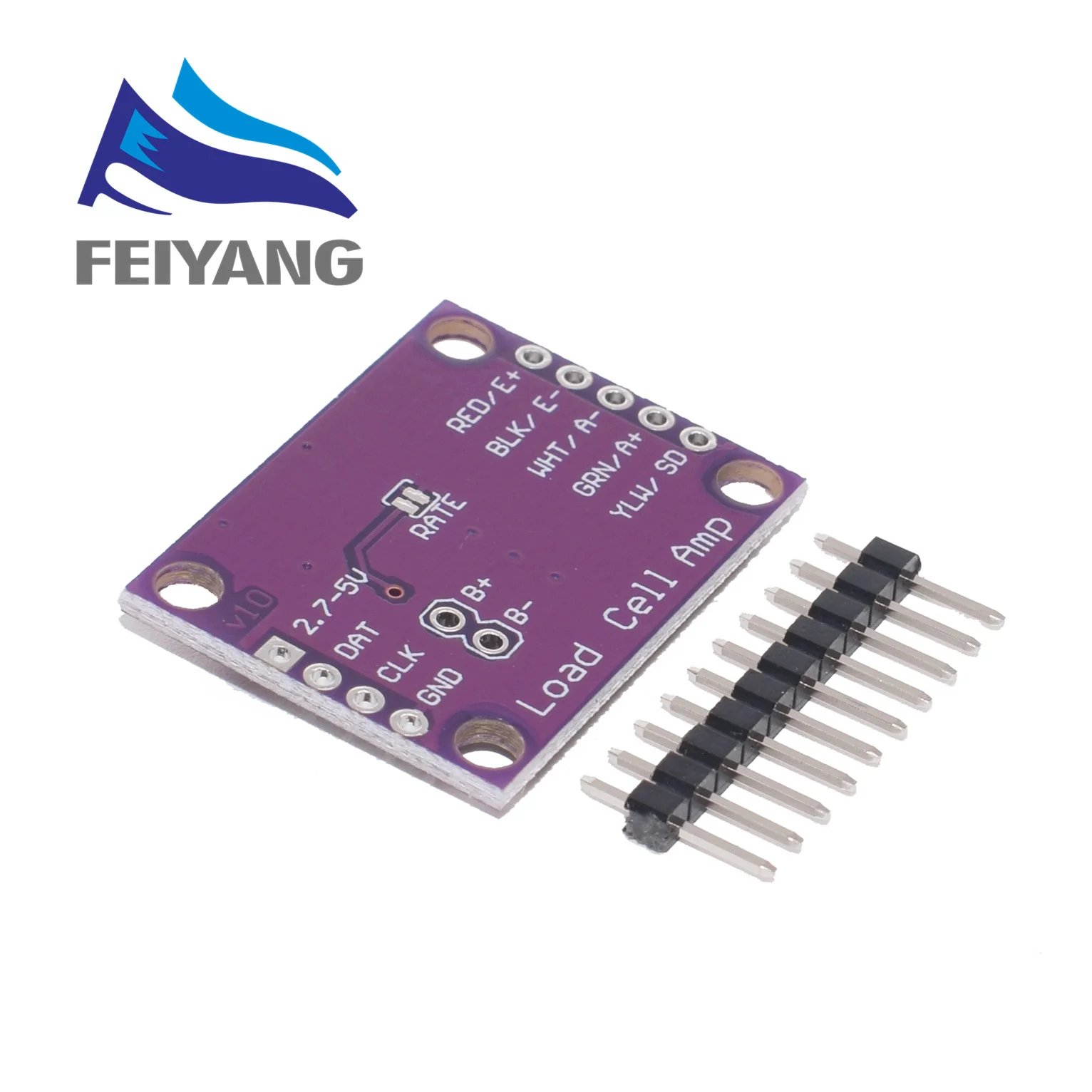

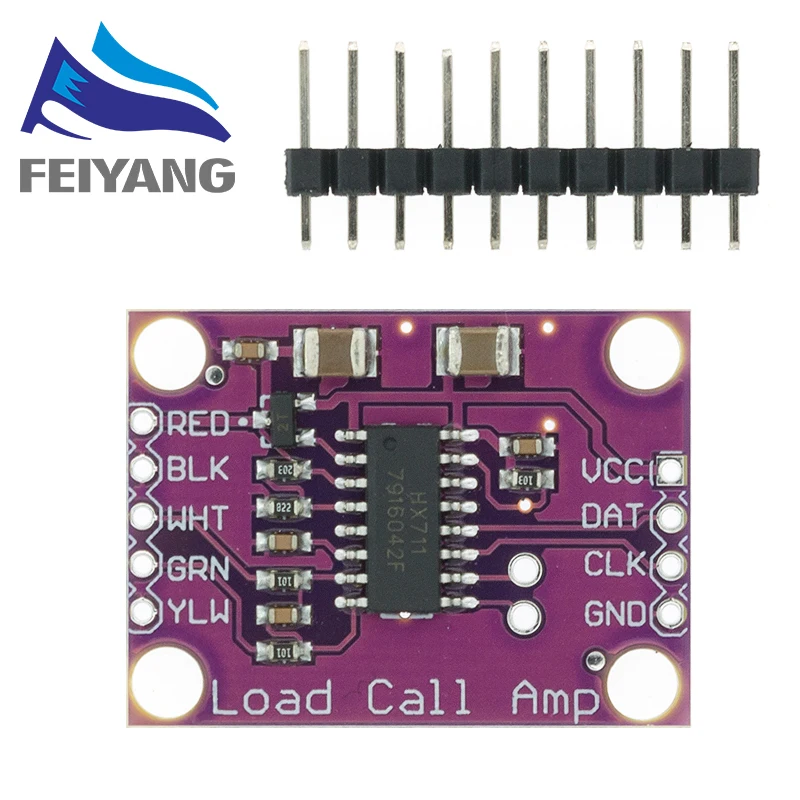

HX711 датчик взвешивания 24-битный адаптер преобразования AD усилитель нагрузки плата весовые датчики

HX711

HX-711 предназначен для высокоточных электронных весов, рассчитанных на 24-битный Преобразователь A/D. По сравнению с тем же типом другого чипа, который интегрирует периферийные схемы, включая источник питания, часовой осциллятор на чипе и другие необходимые чип того же типа, высокая интеграция, быстрая реакция, сильные преимущества защиты от помех. Снижение общей стоимости электронных весов и повышение общей производительности и надежности. Чип с задним концом микросхемы MCU интерфейс и программирование очень просты, все сигналы управления от пин-драйвера, не нужно регистрировать Чип программирование. Переключатель селектора ввода может быть произвольно выбран канал A или канал B, его внутренний программируемый усилитель с низким уровнем шума подключен. Программируемый коэффициент усиления 128 или 64 канала, соответствующий полной амплитуде дифференциального входного сигнала ± 20 мВ или ± 40 мВ. Канал B, по сравнению с фиксированным коэффициентом усиления 32 для обнаружения параметров системы. Чип может обеспечить источник питания, чтобы обеспечить питание непосредственно к внешнему датчику и преобразователю чипа A/D, аналоговой системной плате без дополнительного источника питания. Чип-часовой осциллятор не требует каких-либо внешних компонентов. Автоматическая функция сброса питания для упрощения процесса инициализации загрузки. Два выбираемых дифференциальных входа Rene-chip, программируемый усилитель с низким уровнем шума с возможностью выбора коэффициента усиления 64 и 128 стабилизатора напряжения Rene-chip обеспечивает питание непосредственно к внешнему датчику и преобразователю A/D Rene-chip часовому осциллятору не требуется внешний компоненты, при необходимости, Используйте внешний кристалл или часы · Автоматическая схема сброса питания простое цифровое управление и серийная связь: все контролируются входными контактами, чип регистрируется без программирования * Выберите выходную скорость передачи данных 10 Гц или 80 Гц · одновременное отклонение от 50 Гц и 60 Гц помех питания · энергопотребление (включая схему питания): типичный Рабочий ток: <1.7ма, выключение = "" ток: = "> <1a · = "" Рабочая = "" напряжение = "" диапазон: = "" 2,6 = "~ =" "5,5 В =" Рабочая = "" Температура = "диапазон: = "-20 =" ~ = "+ =" 85 = "C =" · = "sop-16 =" 16-pin = "">
