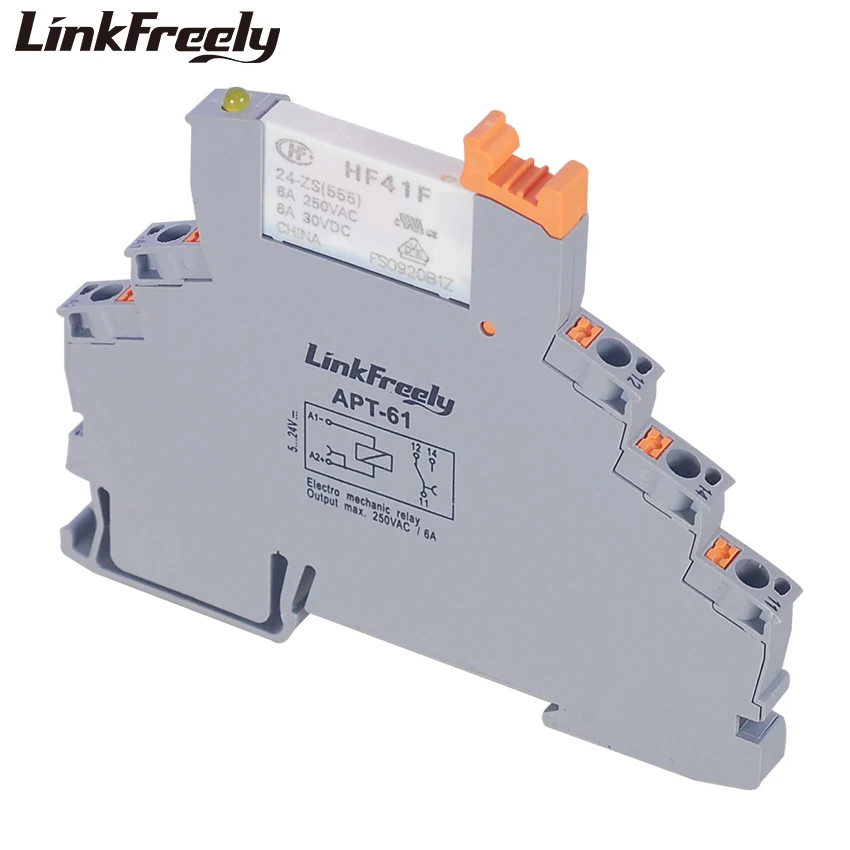

Подключаемое релейное реле APT-61, Модуль и плата, общий положительный полюсный вход, 24VDC, выход 6A250VAC, контактные реле 30VDC

Подключаемое релейное реле APT-61, Модуль и плата, общий положительный полюсный вход, 24VDC, выход 6A250VAC, контактные реле 30VDC

Name: 🛍 Подключаемое релейное реле APT-61, Модуль и плата, общий положительный полюсный вход, 24VDC, выход 6A250VAC, контактные реле 30VDC
Brand: Разное
SKU: 33040854882
Price: 418.53 RUB
Availability: InStock

0 Отзывов

0 Заказов

418,53₽

В наличии!

Перейти

Последнее обновление: 09.09.2024

10 шт., подключаемые релейные модули и плата APT-61, стандартный по...

1 Отзывов

1 Заказов

4 902,00₽

Посмотреть

Последнее обновление: 24.04.2022

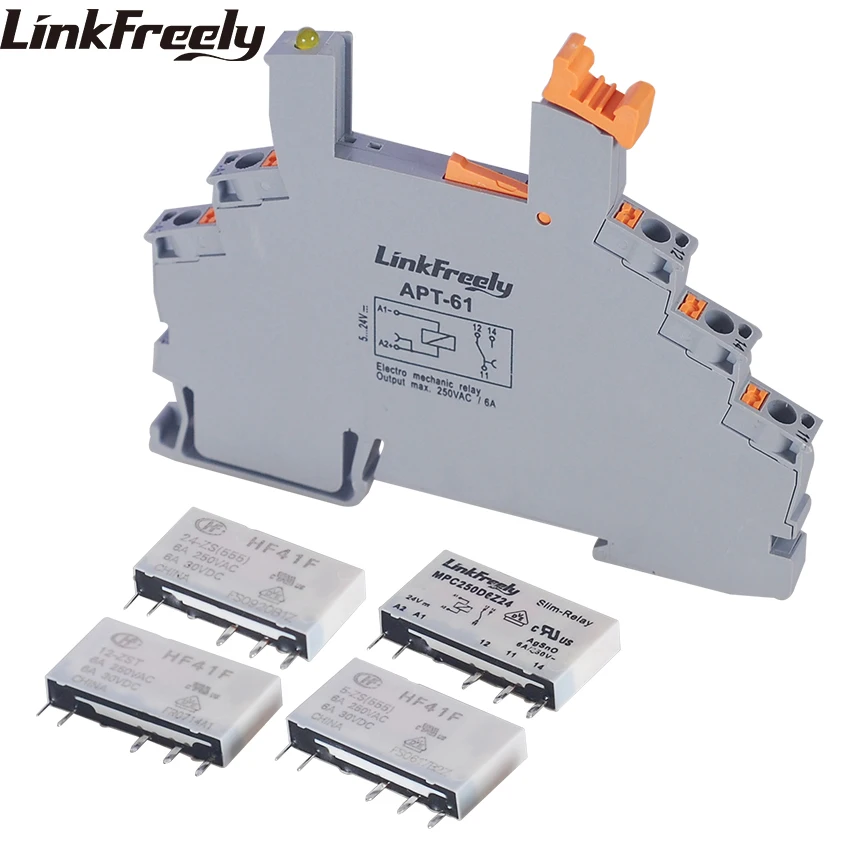

Продукт Параметры

Партномер: APT-61HF41F24-ZS

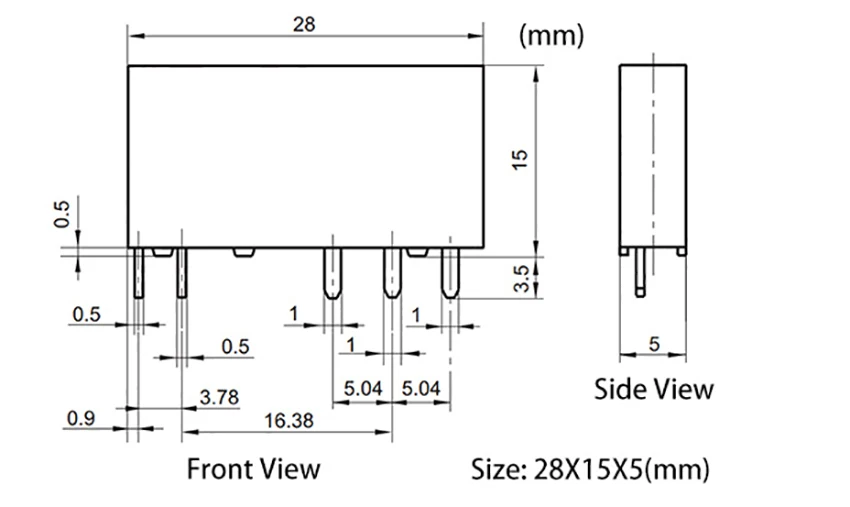

Микро-реле: HF41F24-ZS

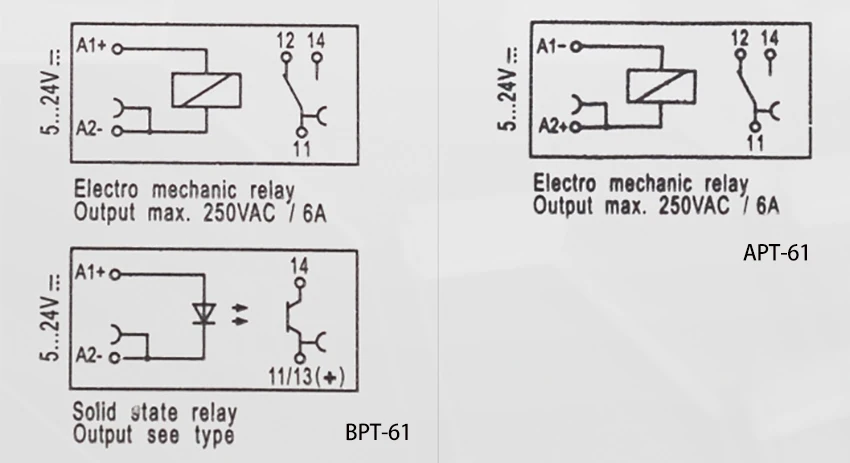

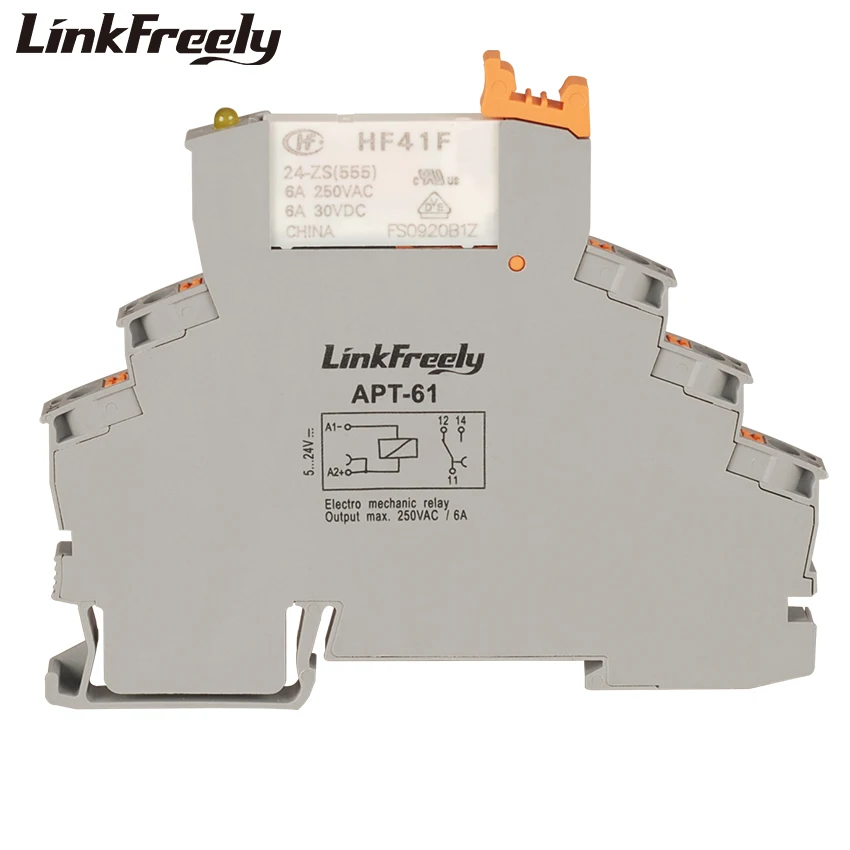

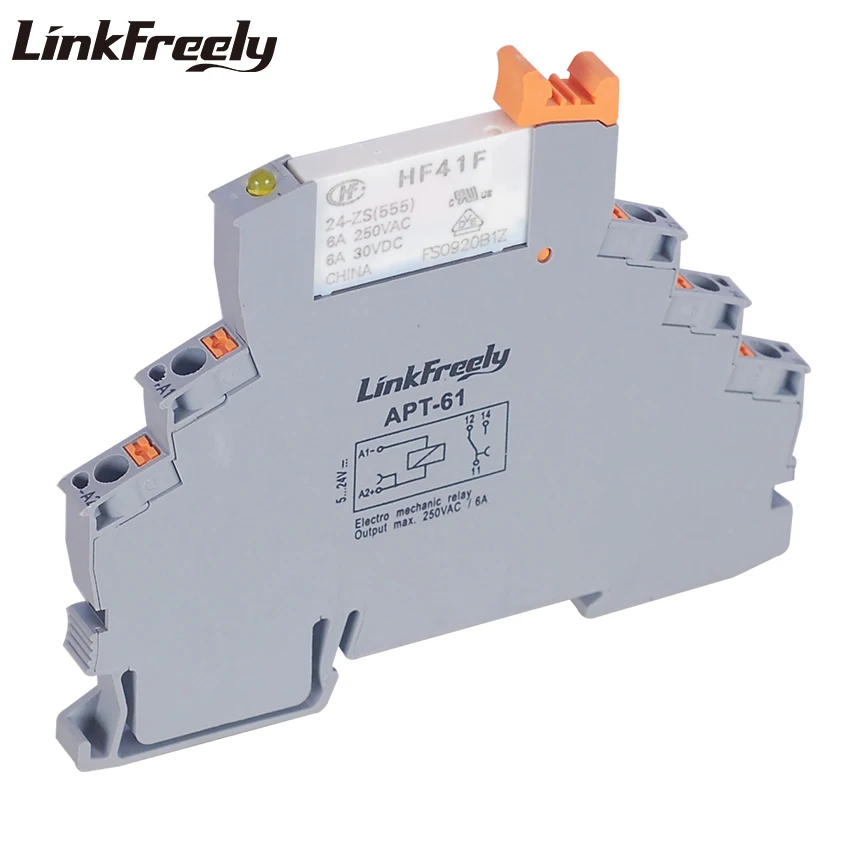

Держатель реле: APT-61 (общий положительный полюс)

Контактные данные:

Контакты: 1А, 1С Контактное сопротивление: 100 МОм Макс. (При 1А, 6 В постоянного тока) Свяжитесь с Материал: Агни Контактная Оценка: 6A 250VAC/30VDC Макс. Напряжение переключения: 400VAC/125VDC Макс. Ток переключения: 6A Макс. Мощность переключения: 1500VA/80W Механическая прочность: 1x10 ^ 7OPS Электрическая прочность: 6x10 ^ 4, резистивная нагрузка, AgNi, при 85 ℃,1s на 9s OFF

Катушка для передачи данных

Мощность катушки: 24 В постоянного тока: прибл. 170 мВт Номинальное напряжение: 24VDC Макс. Входное напряжение: 18VDC Минимальное выпадающее напряжение: 1.2VDC Макс. Напряжение: 36 В постоянного тока Сопротивление катушки: 3390Ω

Характеристики:

Сопротивление изоляции: 100MΩ (при 500VDC) Диэлектрическая прочность: между катушками и контактами: 4000VAC 1 мин; Между открытыми контактами: 1000VAC 1 мин Время работы (на norml vol.):8 мс Макс. Время выпуска (на norml vol.):4 мс Макс. Ударопрочность: функциональный 49 м/с2; Разрушительный 980 м/с2 Вибрационное сопротивление: от 10 Гц до 55 Гц 1 мм DA Влажность: 5%-85% относительной влажности Температура окружающей среды: от-40 ℃ до 85 ℃ Прекращение: ПКB Конструкция: пластиковый герметичный, флюс

Реле держатель для передачи данных:

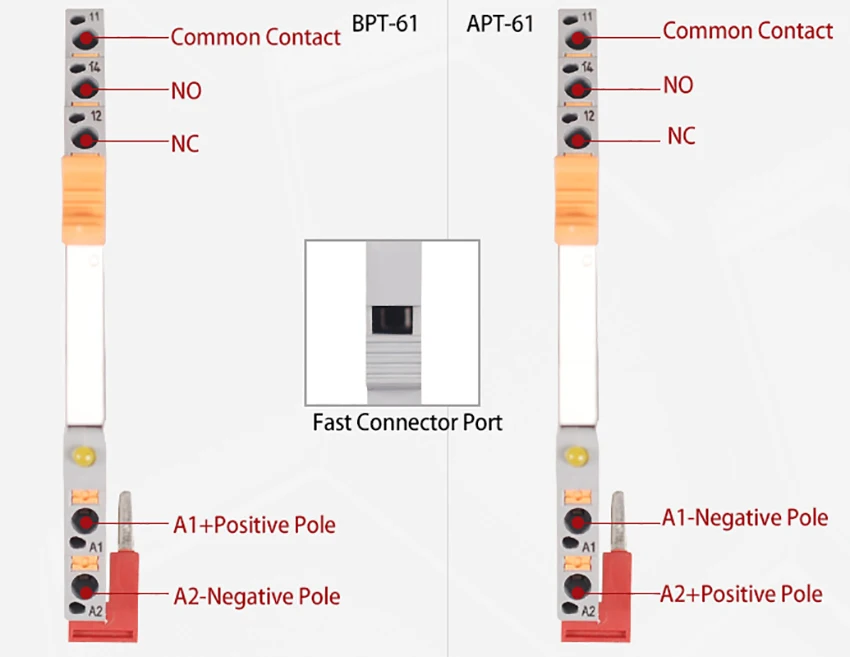

Режим держателя реле: APT-61 (общий postitive pole)

Название: ультратонкий Соединительный релейный держатель

Входное напряжение: 5...24 В постоянного тока

Рабочая температура:-40 ℃ до 85 ℃

Защита от короткого замыкания: демпферный диод

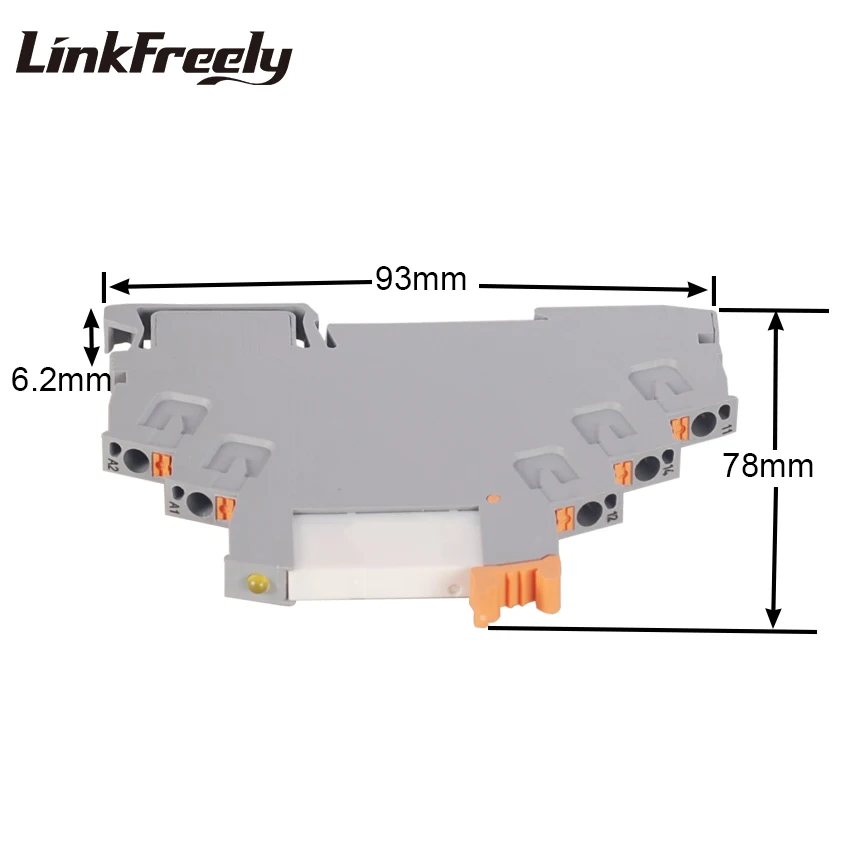

Размер (ДхШхВ): 93*6,2*78 мм

Номинальное напряжение: 250VAC

Номинальный ток: Max.8A

Входные и выходные данные подключения:

Режим подключения: штекер

Длина зачистки: 8 мм

Жесткая область провода: 0,14 мм2. .. 1,5 мм2

Площадь мягкой проволоки: 0,14 мм2. .. 1,5 мм2

AWG: 24...16

Примечание: быстрые разъемы продаются отдельно.

Микро-реле

Аксессуары, такие как быстрый соединитель, крепежная прокладка, провода и т. д., являются твердыми отдельно.

Прозрачный проводки порт

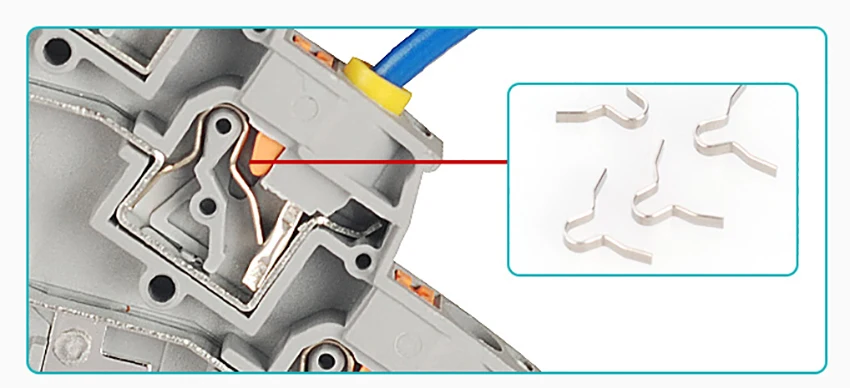

Импортные высокая прочность на разрыв на весну

Надежность

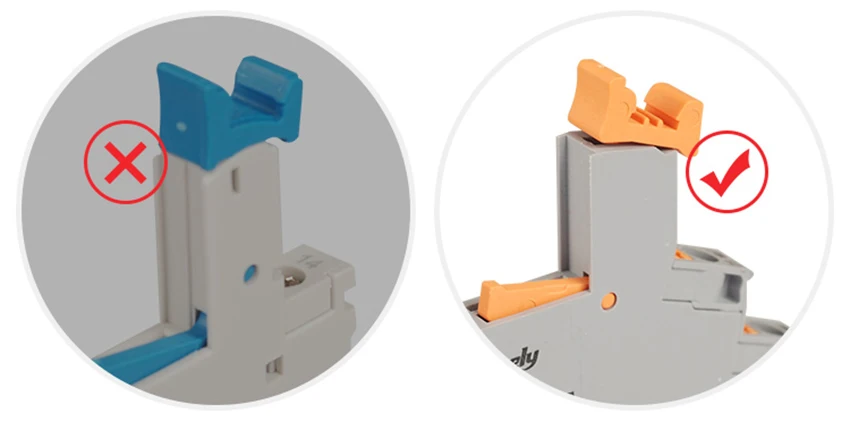

Тонкая работа, прочная и надежная Пряжка делает четкий звук, когда микро подключен к держателю.

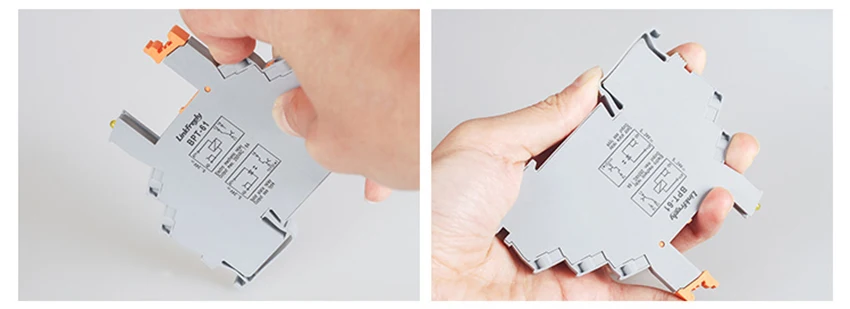

Высокая прочность, полый дизайн.

Огнестойкий

Огнестойкий корпус класса V0, соответствующий промышленному стандарту, безопасный и надежный.

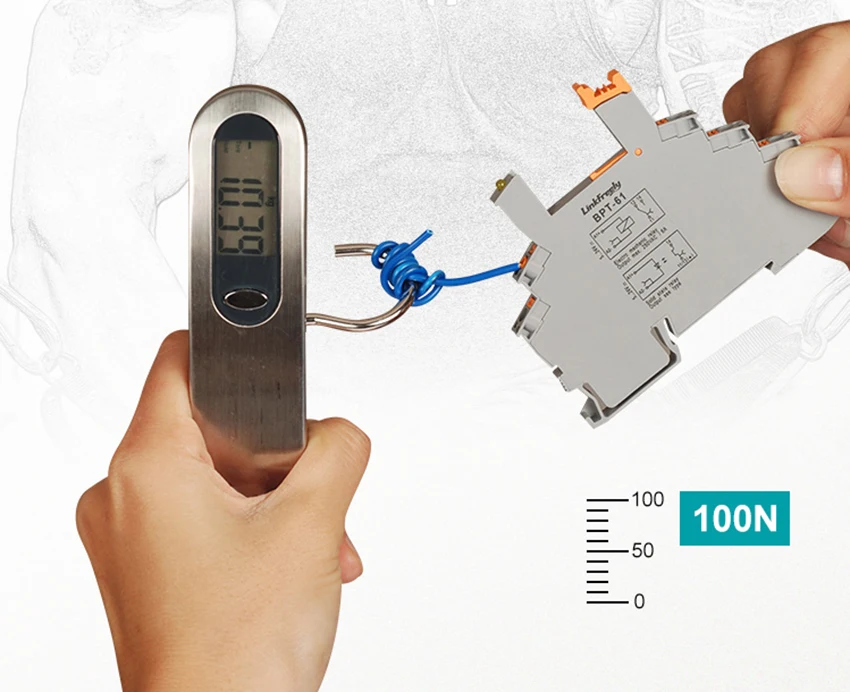

Допустимая сила растяжения до 100 Н.

Установка

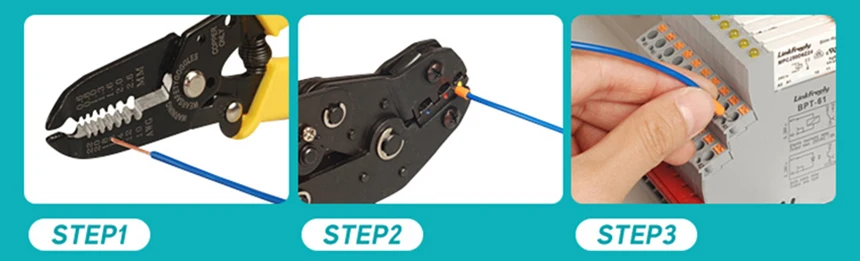

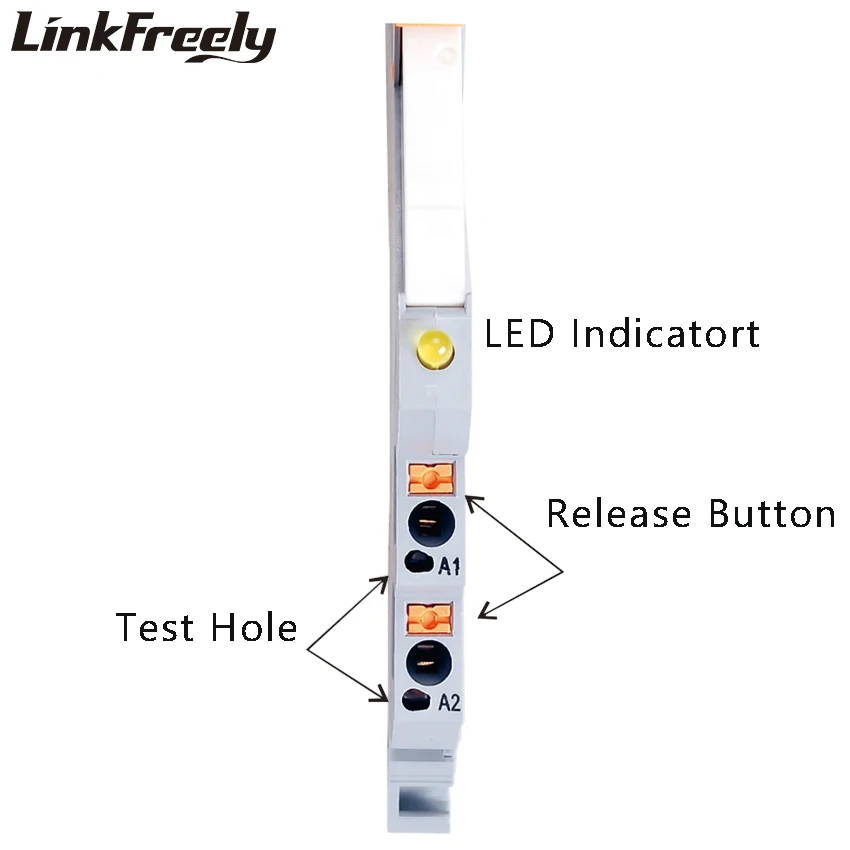

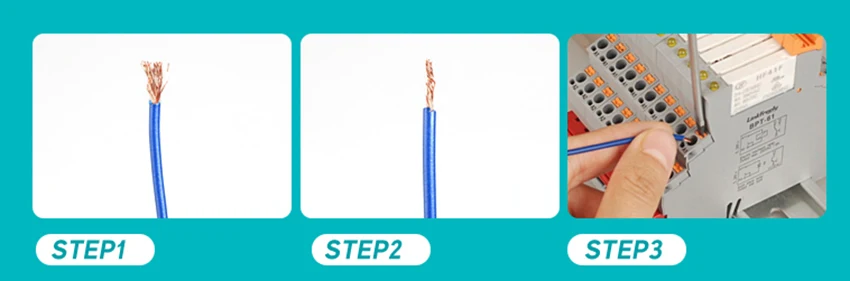

Шаг 1, прокладка провода около 8 мм. Шаг 2, скрутите медные провода в одну прядь. Шаг 3, нажмите кнопку спуска с помощью отвертки, подключите провод к держателю реле после открытия пружины.

Шаг 1, прокладка провода около 8 мм. Шаг 2, вставьте клемму к проводу и затяните клемму с помощью инструмента для зачистки. Шаг 3, подключите провод к держателю реле, Пружина автоматически затягивается.
