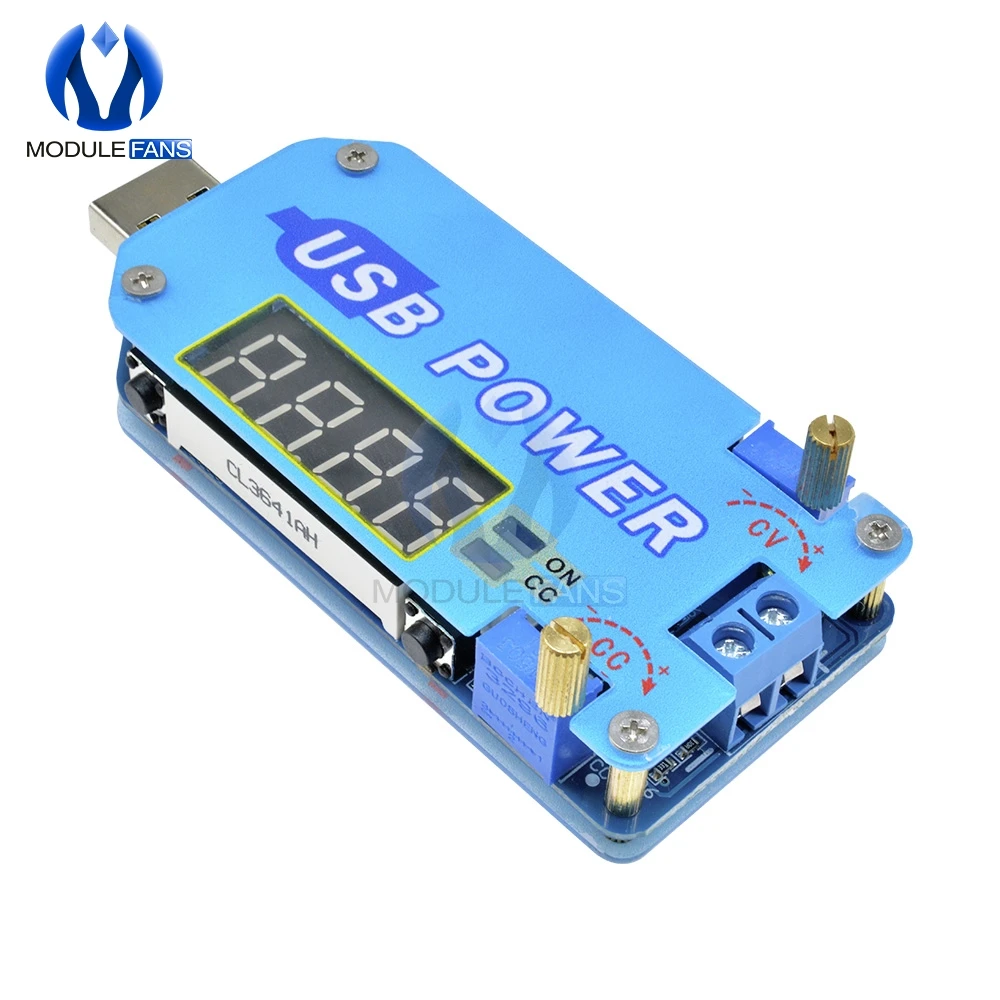

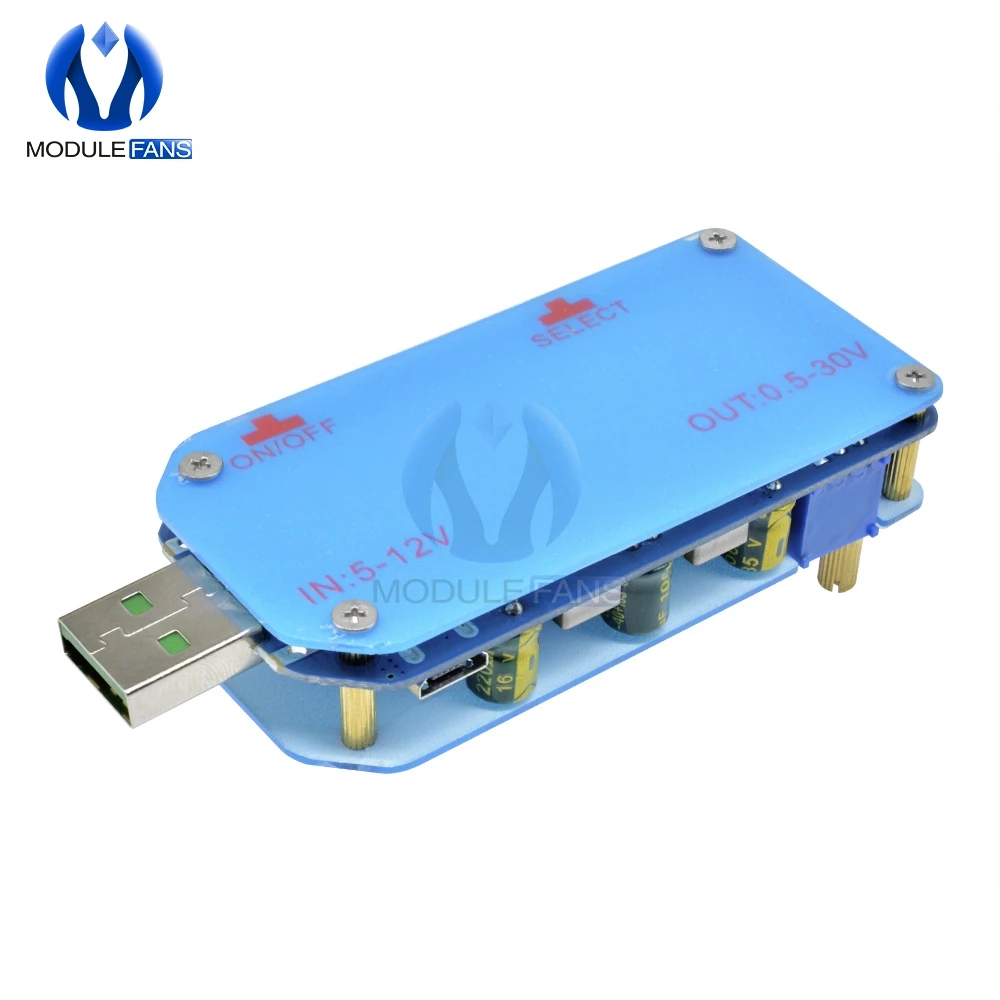

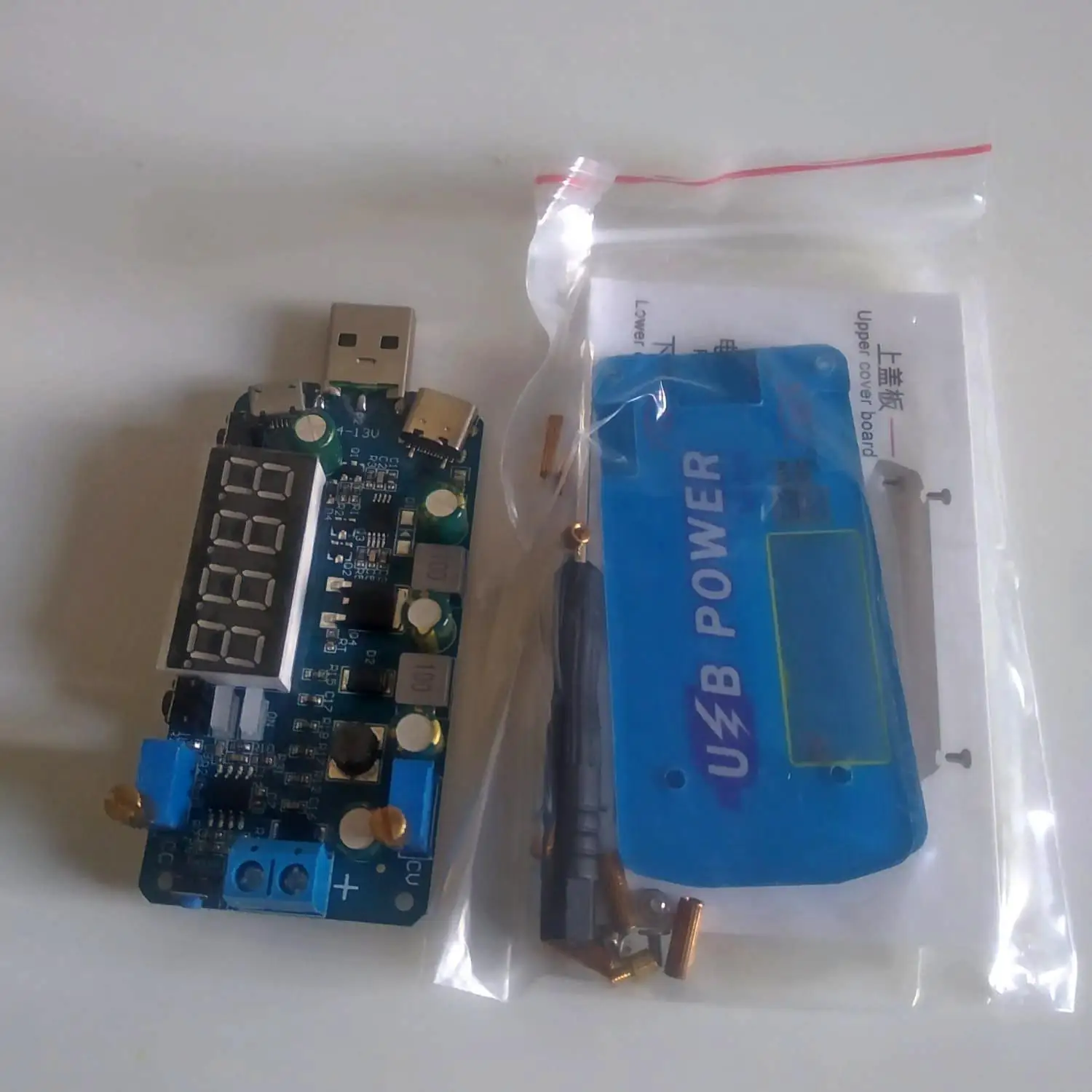

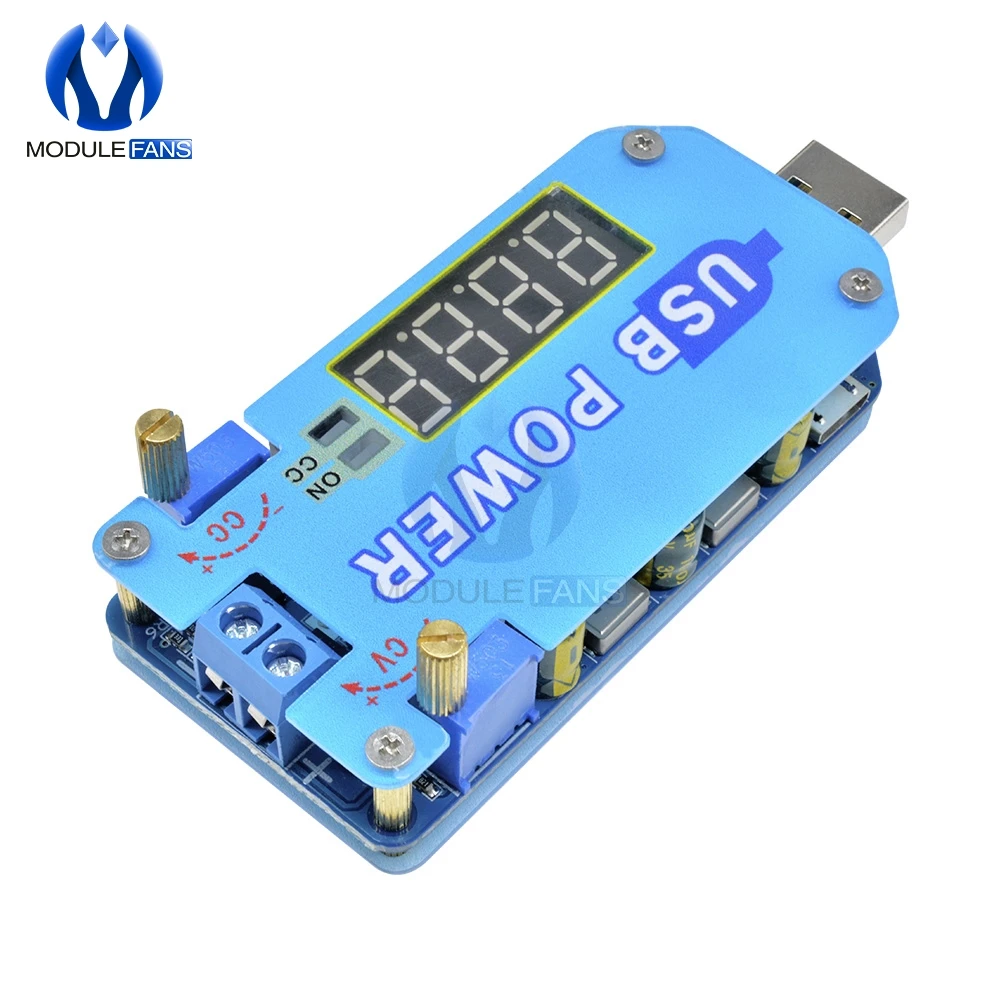

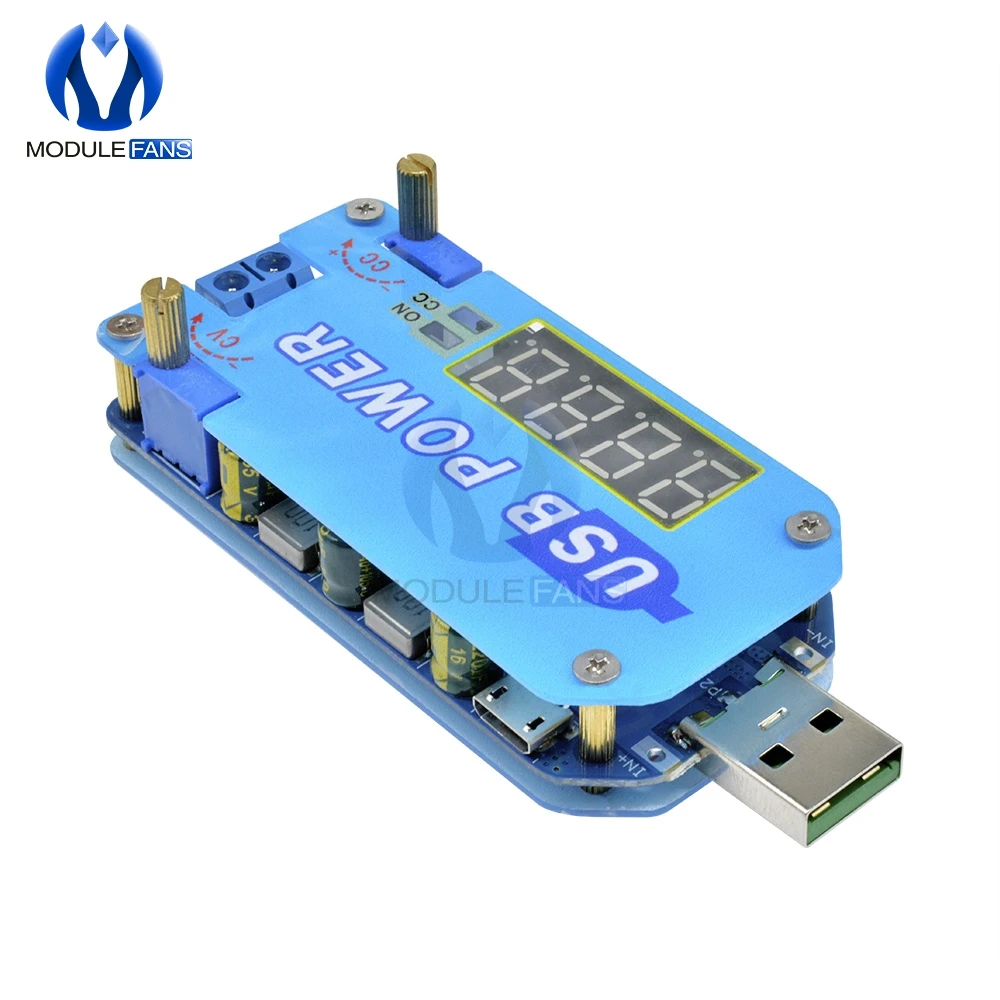

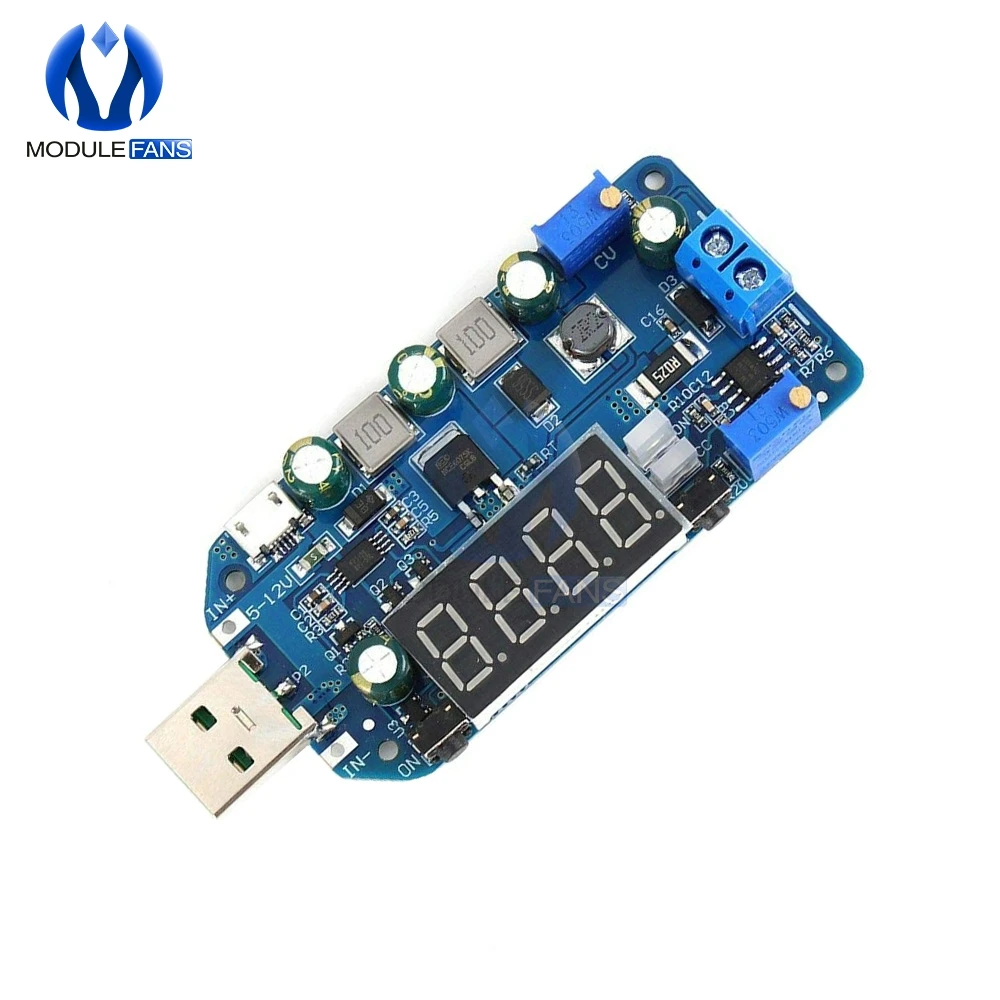

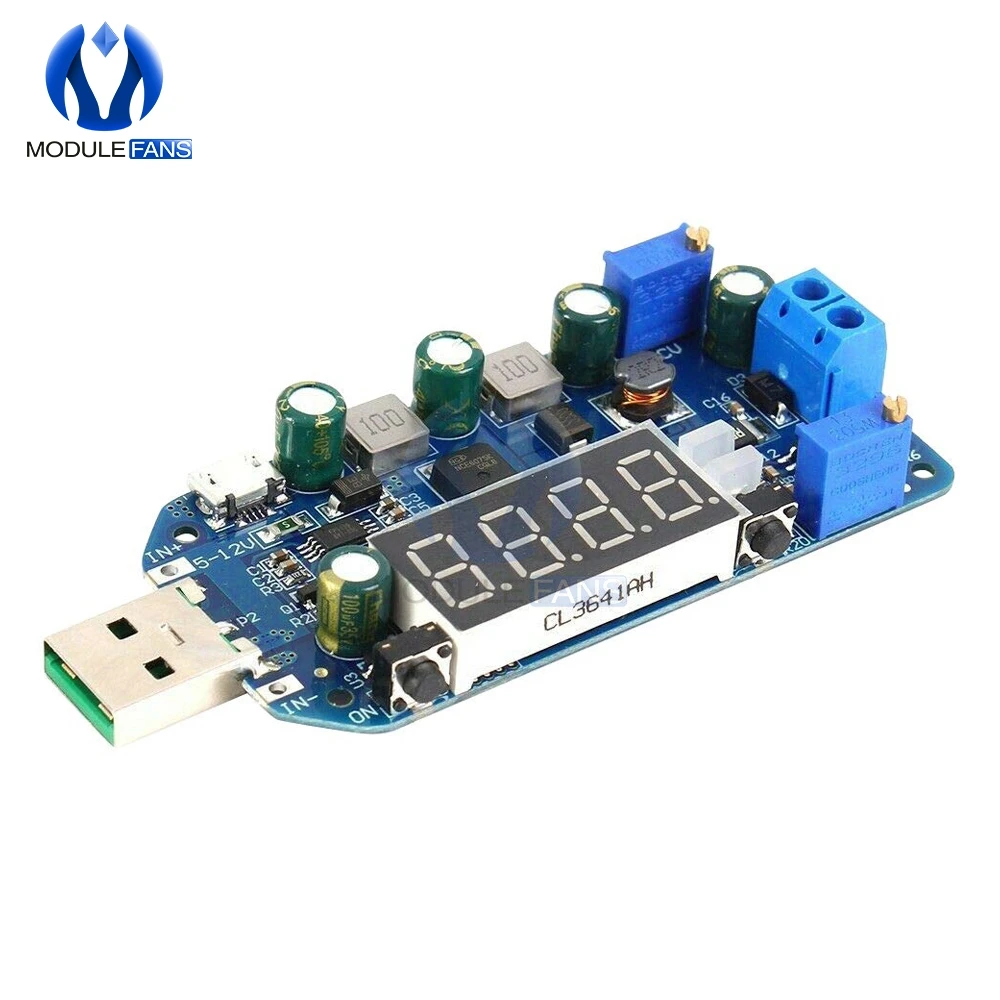

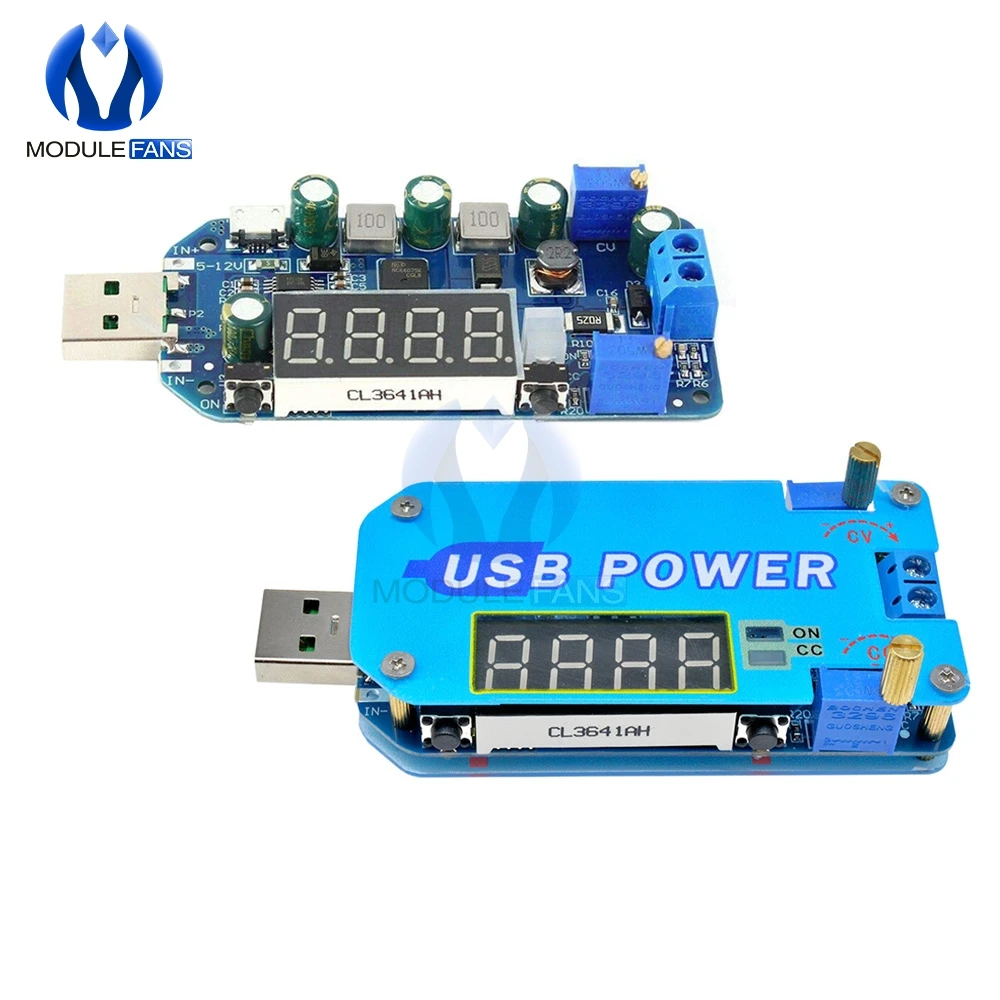

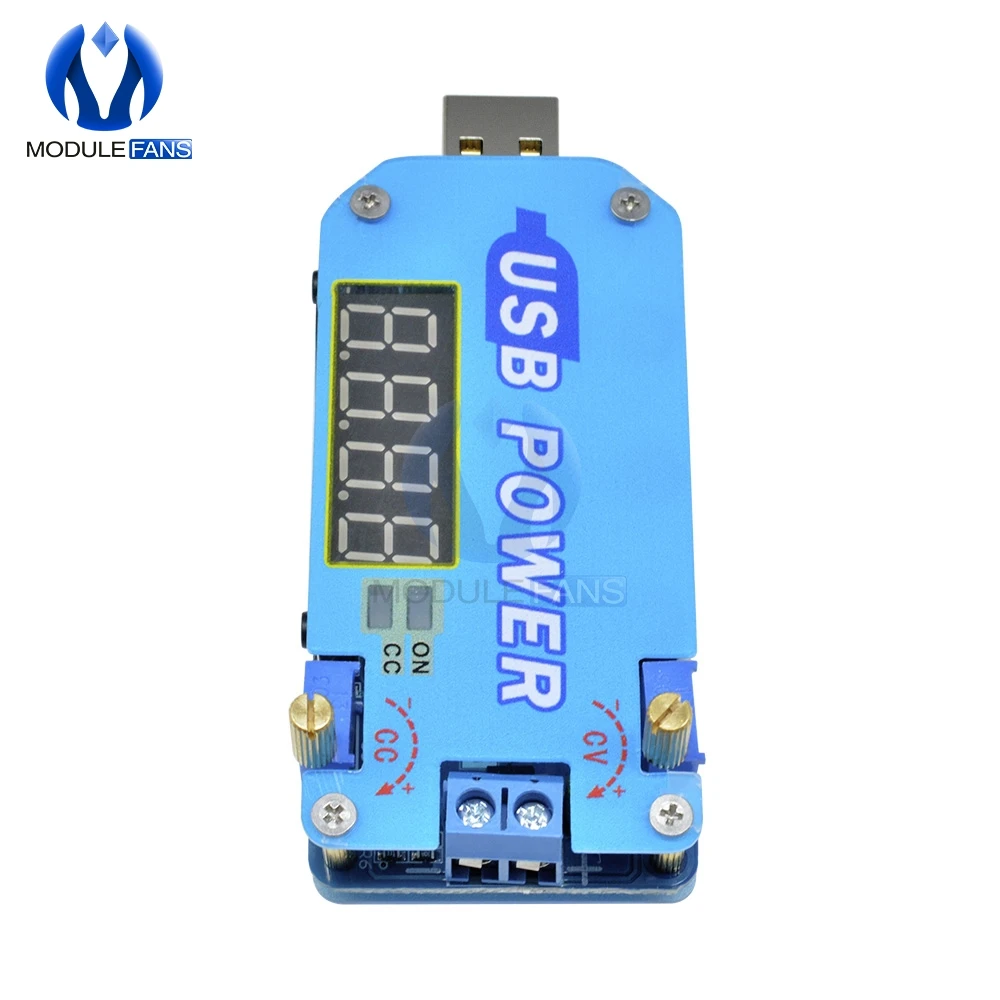

DC-DC CC CV Type-C USB 5 В до 3,3 В 9 в 12 В 24 в 30 в источник питания 15 Вт Регулируемый повышающийпонижающий преобразователь модуль Корпус чехол

Описание:Это модуль постоянного тока с регулируемым постоянным напряжением и постоянным током, повышающий/понижающий источник питания, светодиодный дисплей с цифровой трубкой. Отображение выходного напряжения, выходного тока и выходной мощности. Регулируемый выходНапряжение и ток. Установите выходной ток для удовлетворения требований. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

Характеристика:Поддержка защиты от короткого замыканияПоддержка защиты от обратного потокаПоддержка регулировки постоянного напряжения постоянного тока4-разрядный цифровой дисплей трубкиТри режима входной мощностиПоддержка защиты от перегрузки по токуПоддержка защиты от перенапряженияПоддержка защиты от превышения мощностиПоддержка защиты от перегреваПоддержка режима зарядкиВысокое разрешениеНесколько параметров могут отображаться в свою очередь

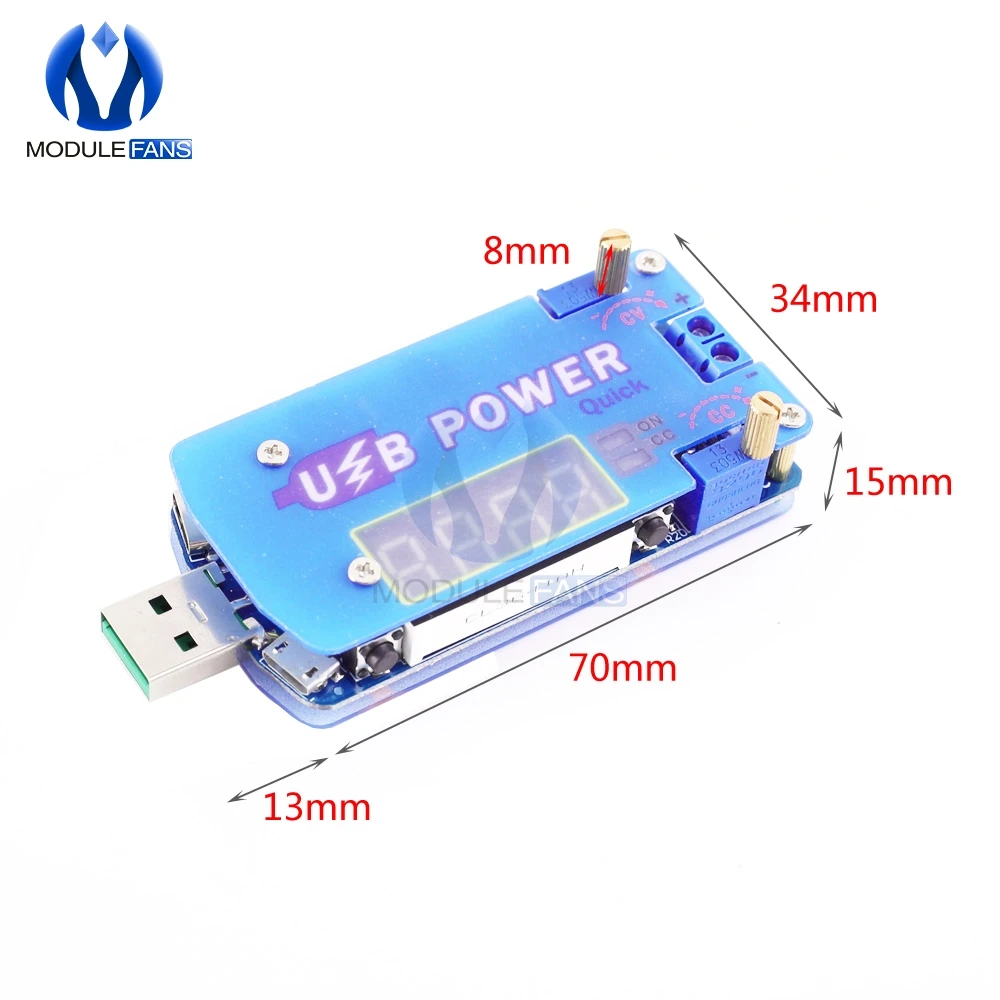

Параметр:Входное напряжение для подушек: DC 4,0 V-13,0 VВходное напряжение для USB: DC 5,0 VВыходное напряжение: DC 0,5 V-30,0 VВыходной ток: 2AВыходная мощность: 15 Вт (макс.)Точность отображения напряжения: +/-0,1 вНапряжение Дисплей Разрешение: 0,1 VДиапазон отображения тока: 0 ~ 2.2AТочность отображения тока: +/-0.05AРазрешение дисплея напряжения: 0.001AДиапазон отображения мощности: ~ 99.99AhТочность емкости: 0,00 Вт ~ 15,0 ВтПредельный уровень температуры: 100 °Эффективность преобразования: 95%Рабочий ток: 30 мАЗащита от короткого замыкания: ДаЗащита от обратного потока: ДаЗащита от перегрузки по току: ДаЗащита от перенапряжения: ДаЗащита от превышения мощности: ДаДиапазон рабочих температур: -20 ° ~ 85 °Диапазон рабочей влажности: 0%-95% RHРазмер: 84*35*14 мм

Защитная функция:1. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.2. Защита от перегрузки по току: модуль автоматически выключается, если выходной ток более 2А.3. Защита от избыточной мощности: модуль автоматически выключается, если выходная мощность более 15 Вт. Он отобразит '-OP-'. Пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».4. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0,05a. Он не может отображать выходной ток, если ток 10 ~ 40 мА.5. Защита от перегрева: модуль автоматически выключается, если температура более 100 °. Он отобразит '-OT-'. Пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

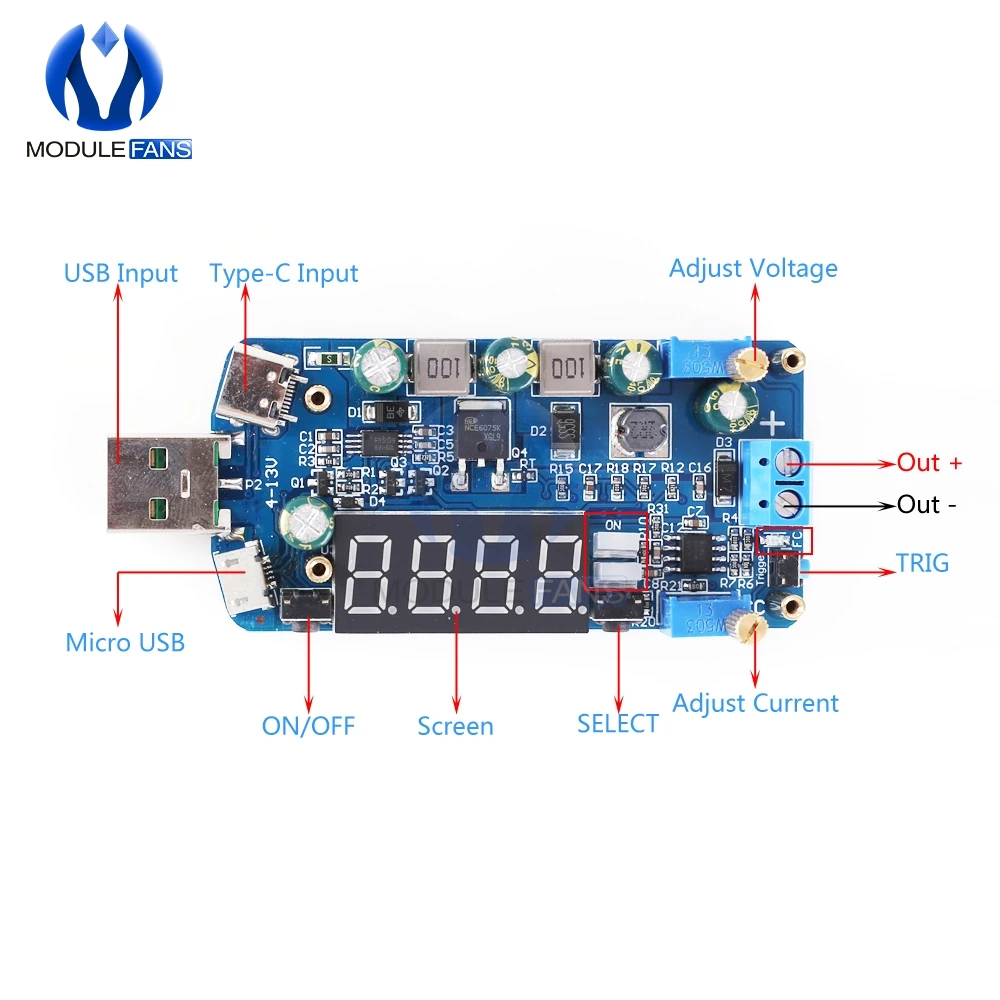

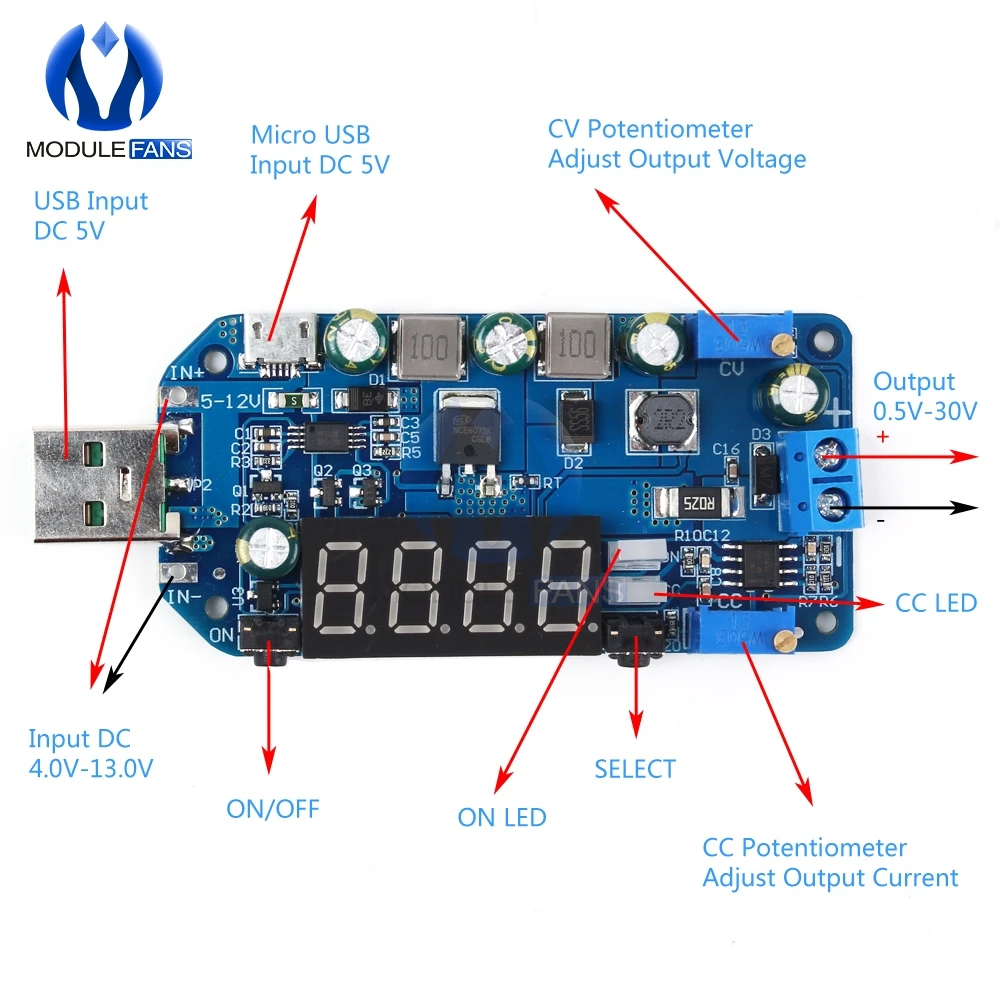

Использование:1). Как обычный понижающий модуль питания1. Подключение правого входного напряжения на входном терминале2. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.3. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов.4. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)5. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.6. Тестирование и использование (например: Максимальный выходной ток модуля составляет 1А, если дисплей 1А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 1А. В противном случае светодиодный выключен.)7. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.8. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока.2) в качестве зарядного устройства:1. Верхняя часть: блок питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.2. Убедитесь, что плавающее напряжение зарядки и зарядный ток для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.3. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).4. Тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)5. Сначала поверните потенциометр CC против часовой стрелки более 10 поворотов.6. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)7. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки.8. Подключите аккумулятор к выходному терминалу и начните зарядку.3). Как мощный светодиодный драйвер постоянного тока:1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.2. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).3. Протестируйте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.4. Поворот потенциометра CC против часовой стрелки более 10
