DUOYI DY4100 тестер сопротивления заземления 0-2000ohm настоящий цифровой тестер заземления

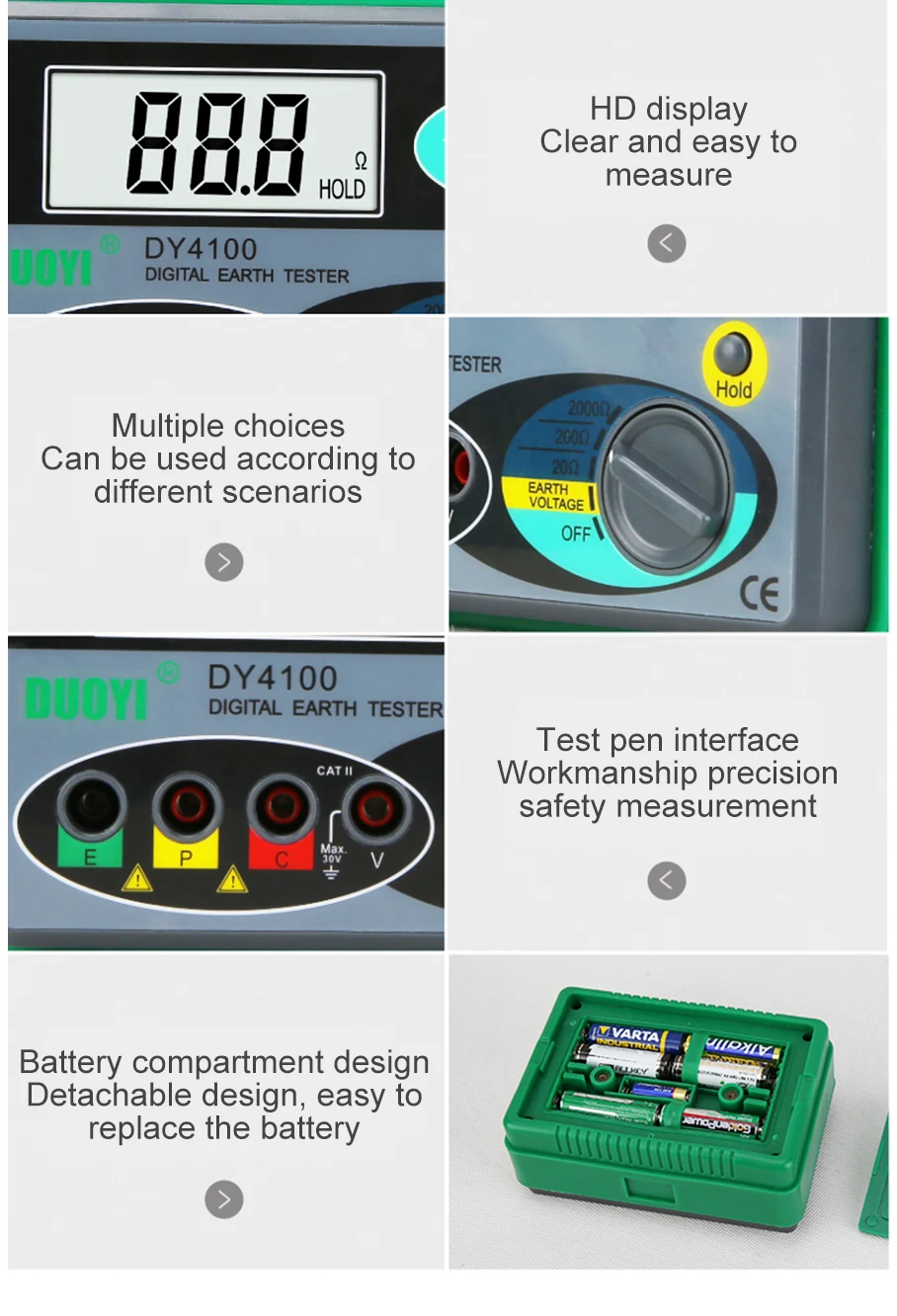

Защита от перенапряженияХранение данныхПредупреждение о низком заряде батареиВысокая точностьЖК-дисплей с цифровым дисплеемЗащита от пыли на открытом воздухе

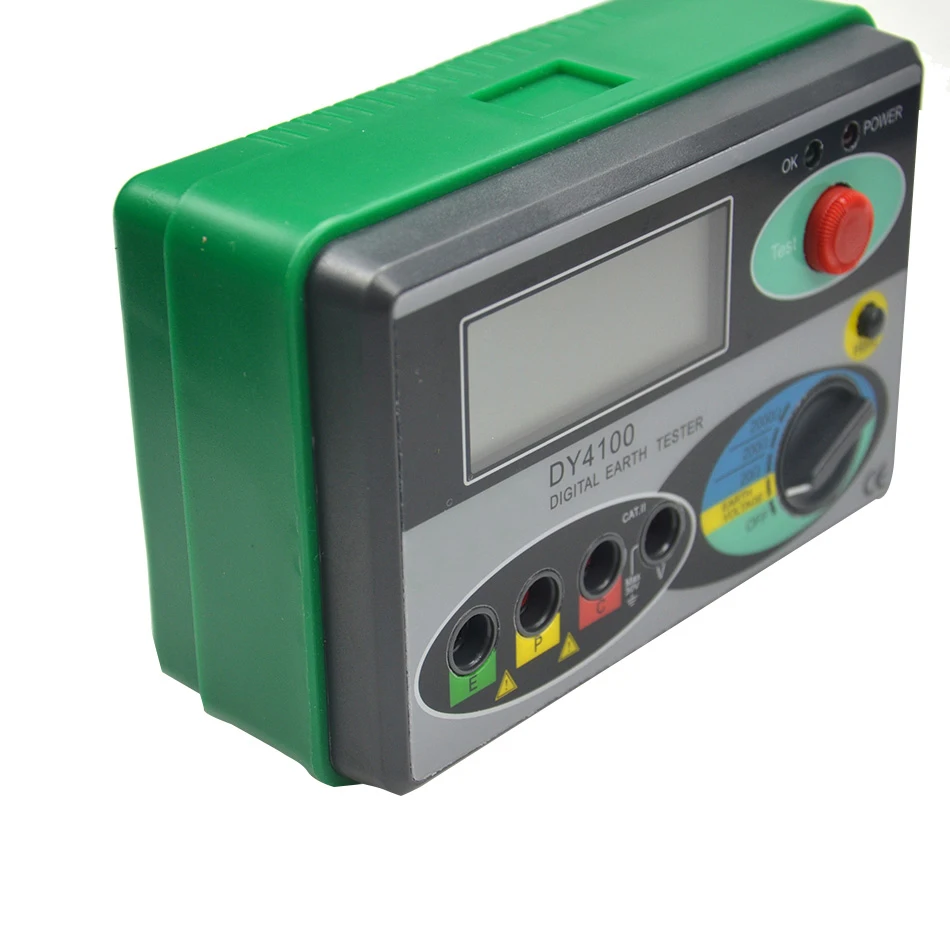

Цифровой тестер сопротивления земли DY4100-это тестер нового поколения для практики электрика, разработанный DUOYI в последние годы.Схема, структура и техника традиционного тестера сопротивления земли были улучшены, и новый дизайн красивый и практичный.Этот имеет более полные функции, более высокую точность, более удобный и надежный для работы и больше подходит для использования на открытом воздухе с пылью и влажной структурой.Он может проверить сопротивление земли различных земных систем, включая системы питания, электрическое оборудование, проводники молний, а также значение сопротивления проводника с низким сопротивлением и тест на напряжение переменного тока.
Особенности:

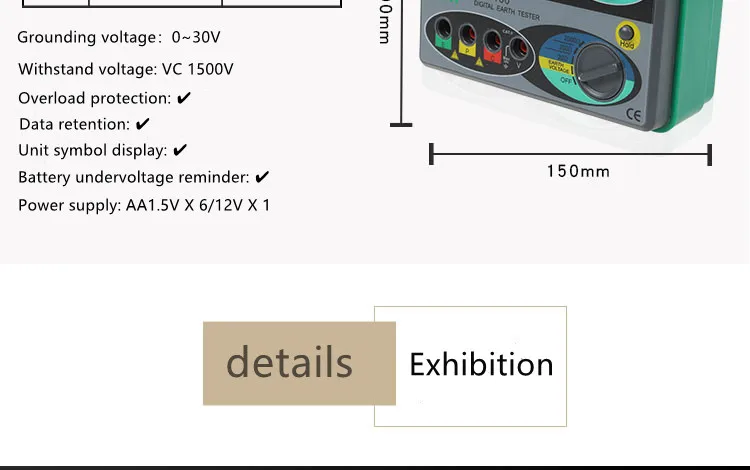

Разрешение: 0,01 ОмХранение данных: ДаРабочий СВЕТОДИОДНЫЙ индикатор: ДаОтображение функционального символа: Да1. Диапазон измерения сопротивления заземления: 0-2000 Ом. 0/20/200/2000 Ом ±(2% + 3)2. Диапазон измерения напряжения земли: 0-30 в (3% + 5)3. Светодиодный зеленый светильник указывает на нормальный режим работы.4,31/2 цифры ЖК-дисплей дисплей более прямым и удобного чтения.5 Предупреждение о низком заряде батареи:На ЖК-дисплее обнаружен недостаток батареи 12 В.Светодиодный красный выключения светового указывает на дефицит 1,5 V батарея.6. Время отклика: Измерьте сопротивление земли, около 5 секунд. Измерьте напряжение земли, около 2 секунд.7. Выдерживает напряжение: 500 В переменного тока, 1 минуту между контуром и внешним корпусом.8. Защита от перегрузки: напряжение на земле, выдерживает 300 В переменного тока 1 минуту.Выдерживает 200 В переменного тока 10 секунд.9. Мощность, шесть 1,5 V AA аккумулятор и зарядное устройство один 12V батарея 23A.10. Размер продукта: 150 × 100 × 70 мм.11. Вес: около 680 г не включая батарею.12. Рабочая среда:Рабочая температура: 0 °C-40 °C относительная влажность <80%Температура хранения: - 10 °C-50 °C относительная влажность <85%Гарантированная точная температура: 23 °C ± 5 °CОтносительная влажность <80%Мощность: AA1.5Vx6(UM3) (без аккумулятора)

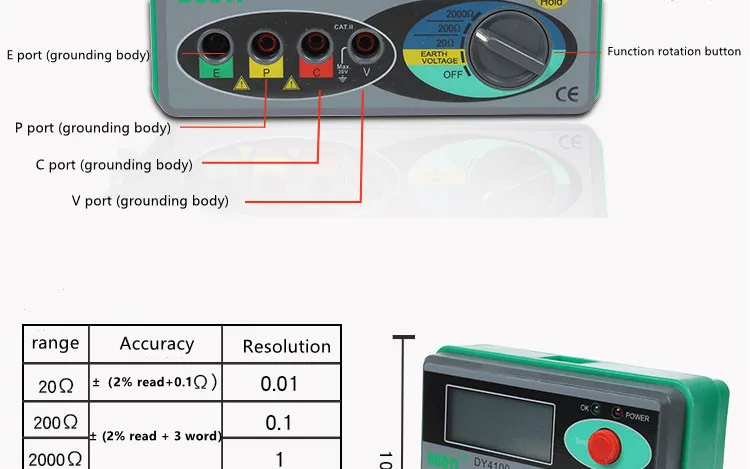

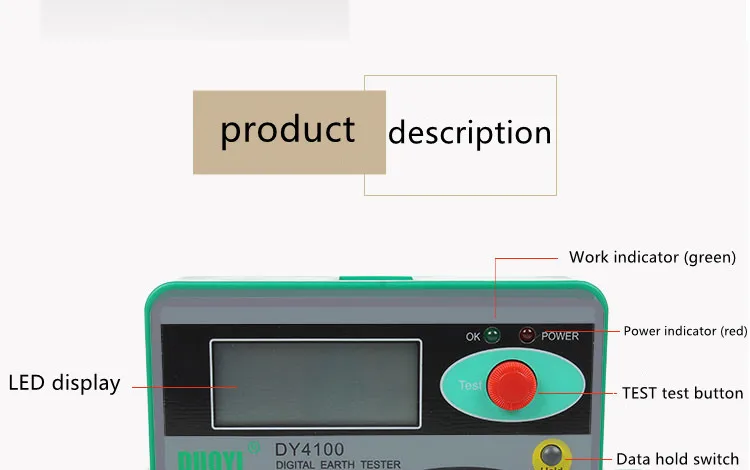

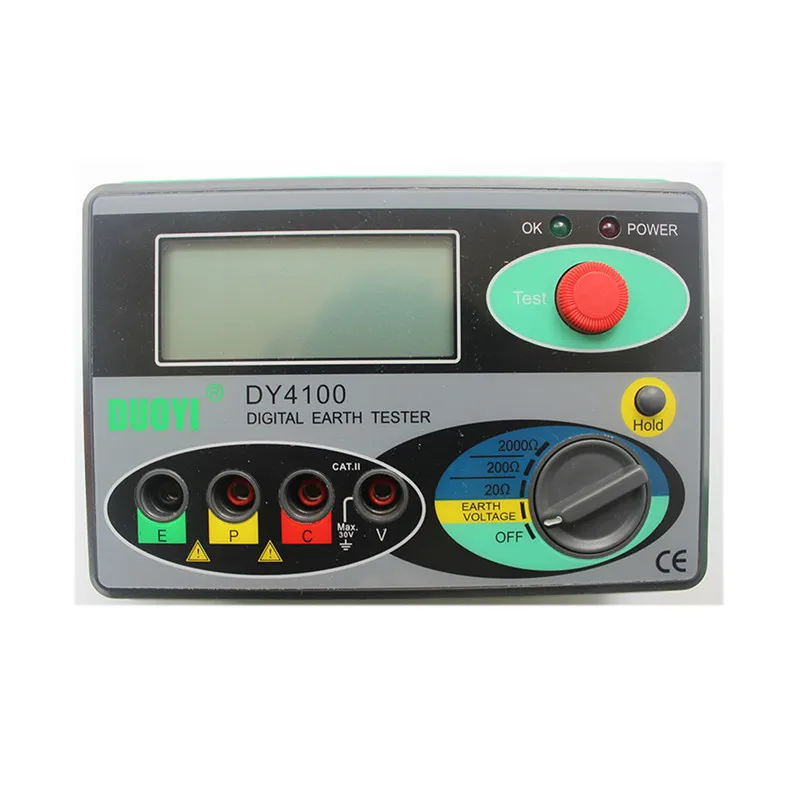

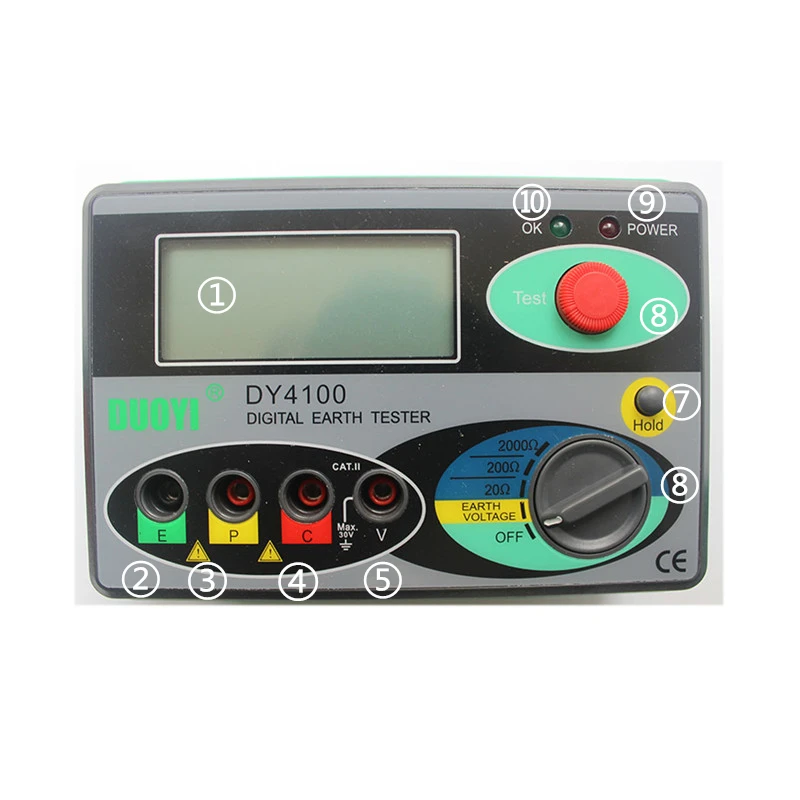

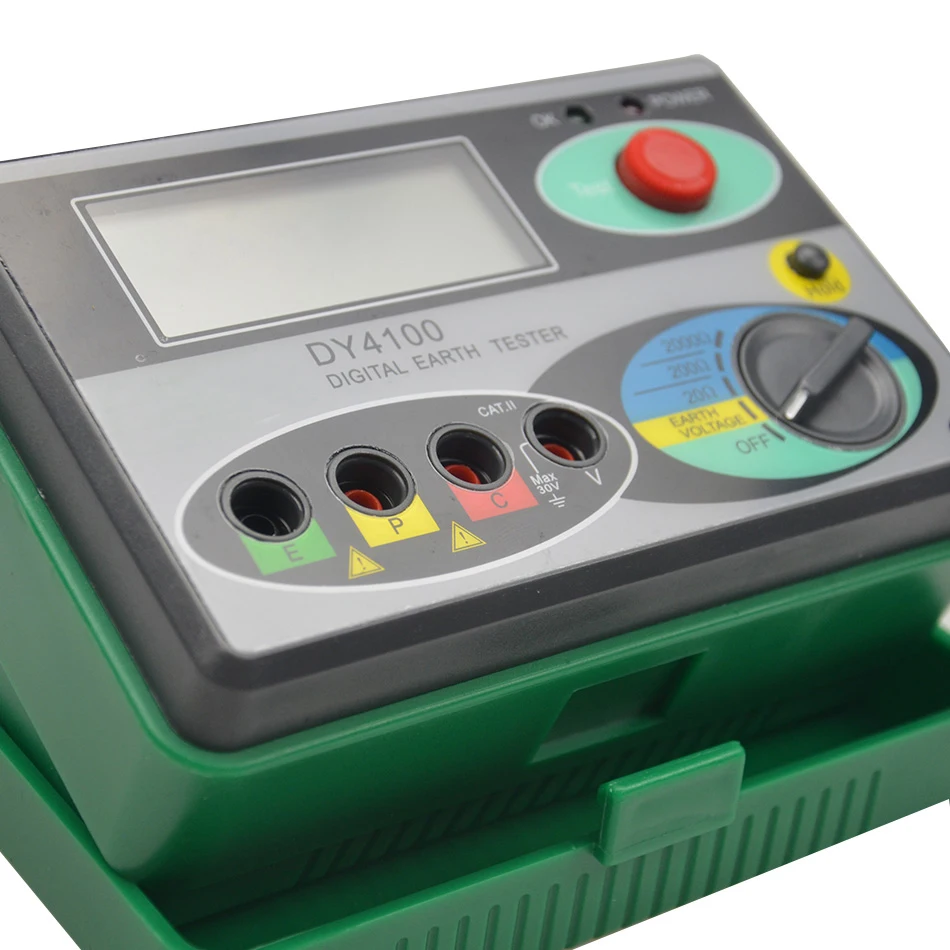

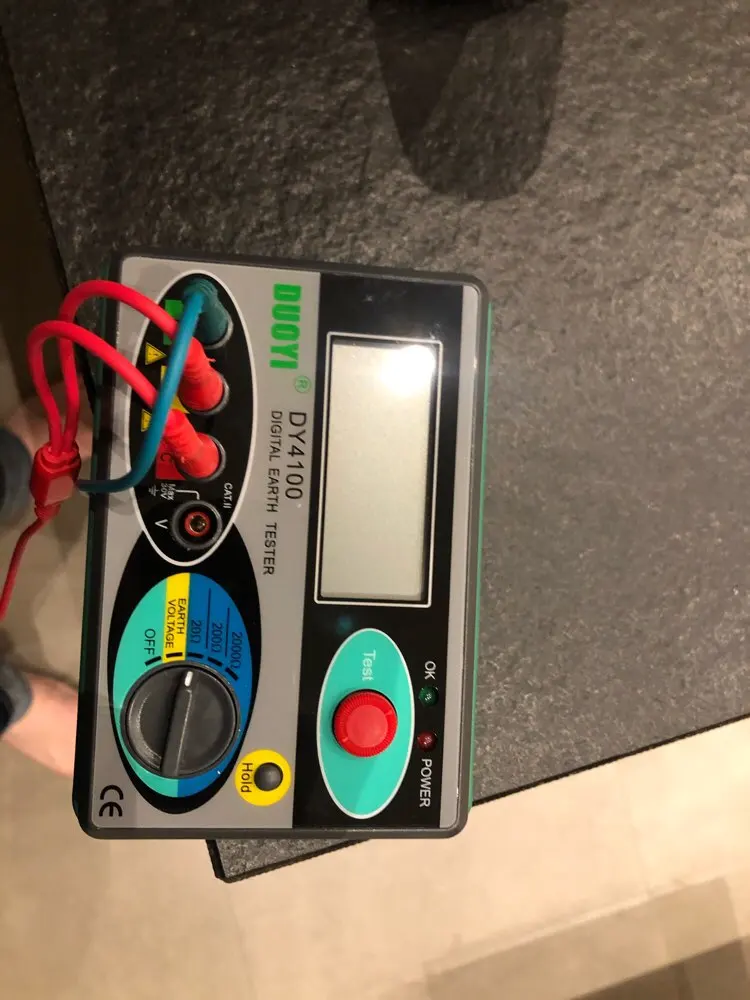

① ЖК-дисплей② Земляной электрод с портом E③ P порт Электрический потенциальный Полюс④ C порт тока полюса⑤ V порт напряжение полюса.⑥ Функция переключатель.⑦ Световой индикатор удержания данных Удерживая переключатель⑧ Испытательная кнопкаСветильник индикатор питания Светильник (красный)Светильник OK светодиодный светильник (зеленый)
Инструкция по эксплуатации

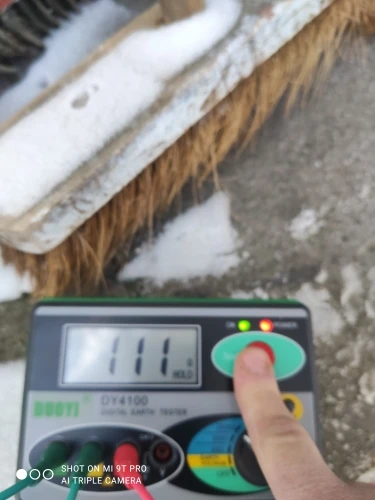

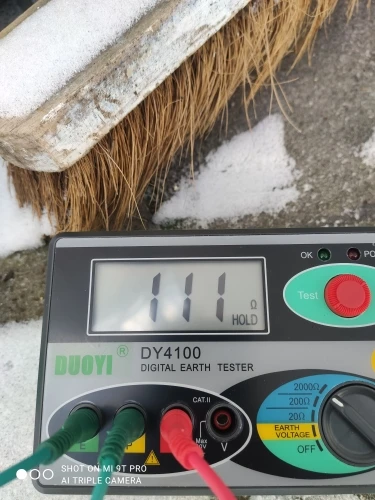

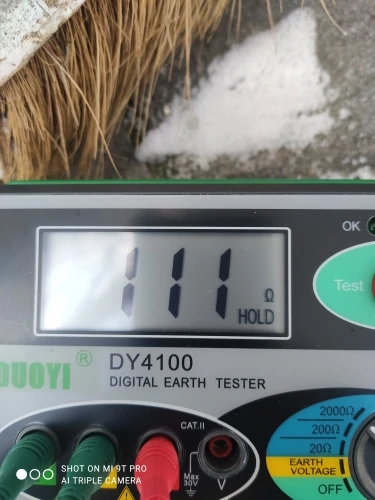

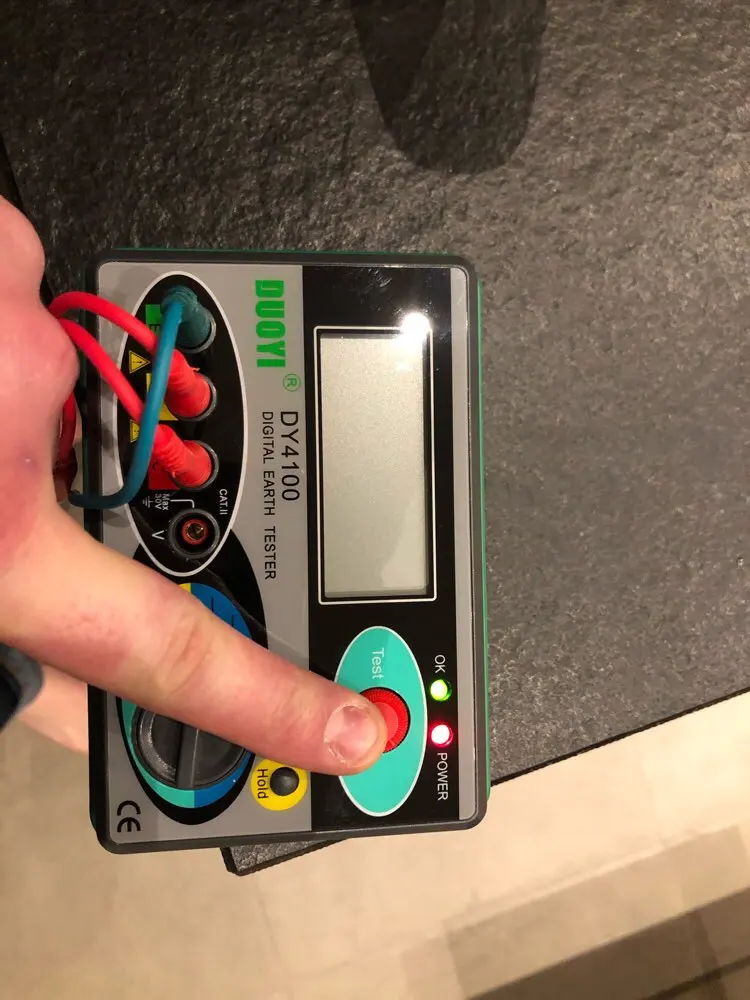

A. Проверка напряжения батареиB. Испытание на сопротивление заземлению с 3 ПроводамиПримечание: максимальное напряжение 50 в может генерироваться между E-C или E-P клеммами при тестировании сопротивления заземленияПожалуйста, не трогайте тестирование, чтобы избежать электрического удара.Пожалуйста, убедитесь, что Проводная вилка тестируетсяТерминал тщательно перед тестированием, так как свободное соединение может привести к ошибке в результате тестирования.1) тестирование проводного соединенияКак показано на рисунке ниже, пробойник земной планки p1 и C1 на земле 5 до 10 метров, удаленных от испытанного земного вещества; Подключите зеленый провод к клемме E, желтый провод к клемме P и красный провод к клемме C2) проверка Питание и проводное соединение Пресс Тесты/стоп, мощность светильник выключается свидетельствует о недостаточной 1,5 V батарея. Пожалуйста, замените его.OK светильник указывает на нормальное соединение свинца и E, C клеммы и вспомогательное Сопротивление заземления находится в допустимом диапазоне. Если светильник выключен, проверьте соединительные клеммы E и C или измените положениеПланка земли, или вода земли, чтобы снизить вспомогательное сопротивление земле до правильного уровня. Проверьте поломку с помощью короткого замыкания пружинных зажимов красного и зеленого свинца.3) измерение заземления напряженияПожалуйста, поверните Диапазон Выберите Переключатель на напряжение земли. Убедитесь, что значение напряжения ниже 10 в, так как ошибка может возникнуть в измерении значения напряжения земли, если напряжениеЗначение выше 10 в. В этот момент, можно сломать источник питания испытанного оборудования земного электрода, чтобы снизить напряжение земли, а затем измерить значение4) Измерение сопротивления заземленияСначала нажмите тест/остановить начало from2000.Если показанное значение слишком маленькое, переключитесь на 200/20, а показанное здесь значение-это Проверенное значение сопротивления земле.Примечание: Убедитесь, что соединительные провода разделены во время подключения провода, так как тестирование при тестировании приводит ветер друг к другу, может иметь взаимную индуктивность, чтобы повлиять на чтение. Вспомогательная земляЗначение сопротивления может быть слишком большим, и может возникнуть ошибка, чтобы показать значение. Убедитесь, что вспомогательный заземляющий стержень P и C находится во влажной земле и полностью контактирует с соединительными частями.C. Простое измерение сопротивления заземленияМетод предназначен для мест, где вспомогательные земляные стержни не могут быть пробиты. Используйте земной электрод с довольно небольшим сопротивлением земле, таким как металлическая водопроводная труба, общий земной электрод коммерческой электрической системы, земной конец здания и т. д., чтобы заменить вспомогательный земляной стержень P и C.1) тестирование проводного соединенияПримечание: будьте осторожны с электрическим током при использовании коммерческого метода заземления электрической системы для тестирования. Пожалуйста, не используйте этот тестер для измерения напряжения питания.2) измерение заземления напряженияПоверните диапазон выбора переключателя на напряжение земли. Убедитесь, что значение напряжения ниже 10 в, так как может возникнуть ошибка в измерении значения напряжения земли, если значение напряжения выше 10 В. В этот момент, можно сломать источник питания испытанного оборудования земного электрода, чтобы снизить напряжение земли, а затем измерить значение.3) Измерение сопротивления заземленияСначала нажмите тест/стоп, начиная с 2000 года. Если показанное значение слишком низкое, переключитесь на 200/20, чтобы сделать тест, и чтение здесь является проверенным значением сопротивления земле.Примечание: поскольку измерительный ток составляет от 2 мА, Вычислите фактическое значение земного напряжения RX по следующей формуле:RX = RE-reRe: сопротивление земли общего земного электрода коммерческой электрической системы и т. Д.Re: значение считывания прибора сопротивления заземления.
Q & A
1. В комплект не входит аккумулятор, легко ли найти модель?Батарея: 6*1,5 V AA аккумулятор и зарядное устройство 1*12V Батарея 23A
Аксессуары

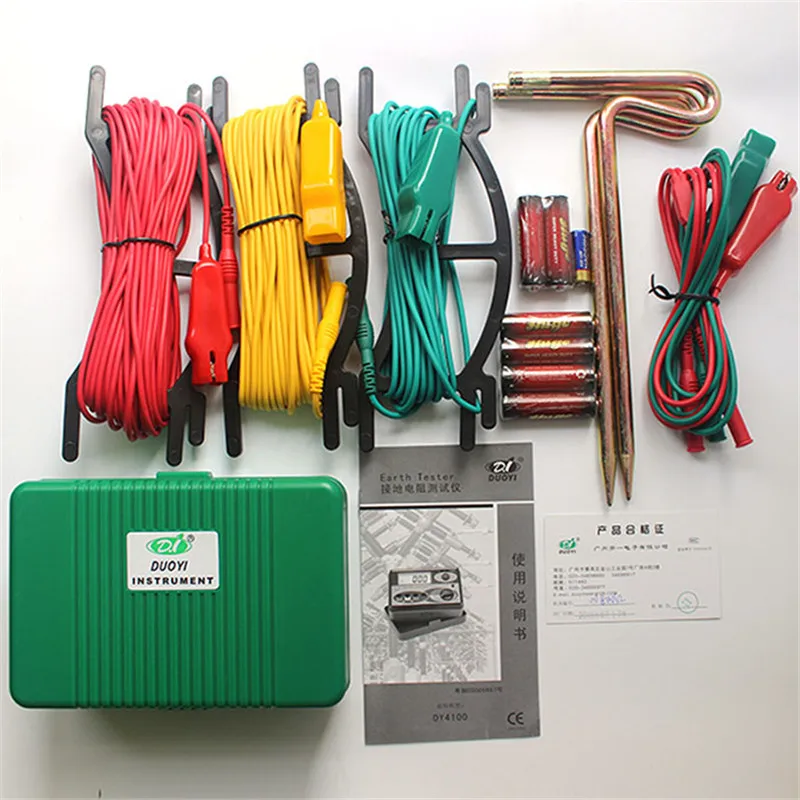

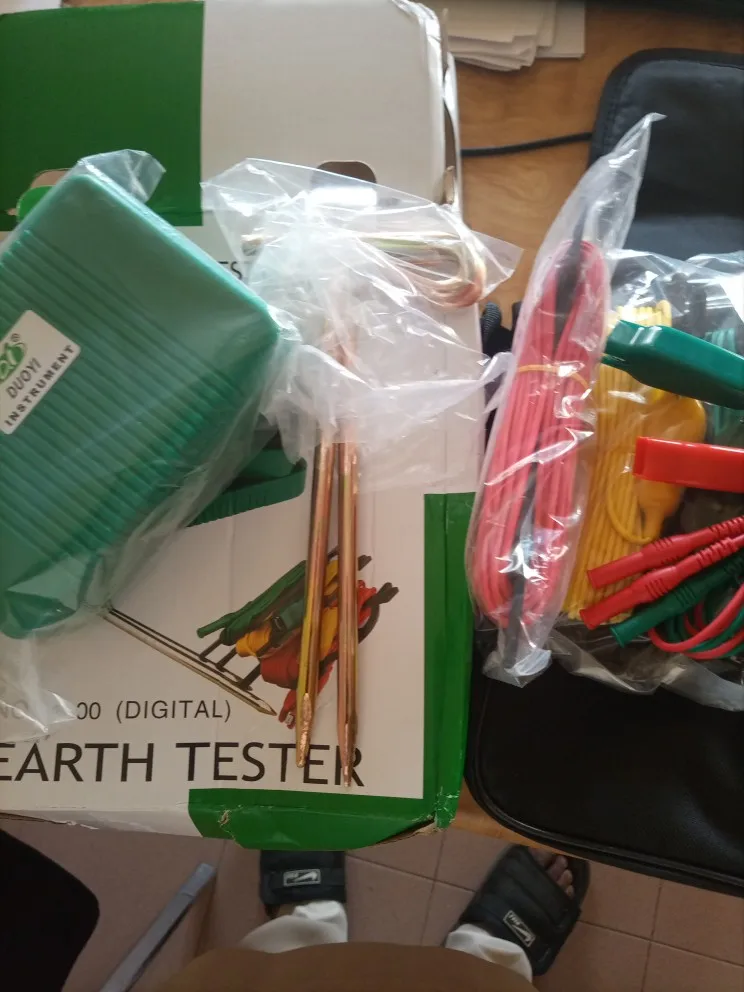

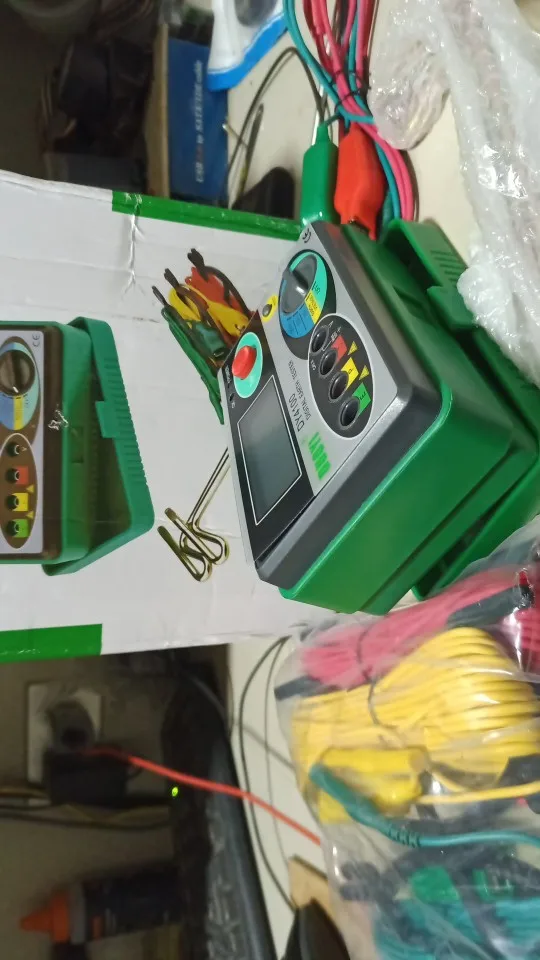

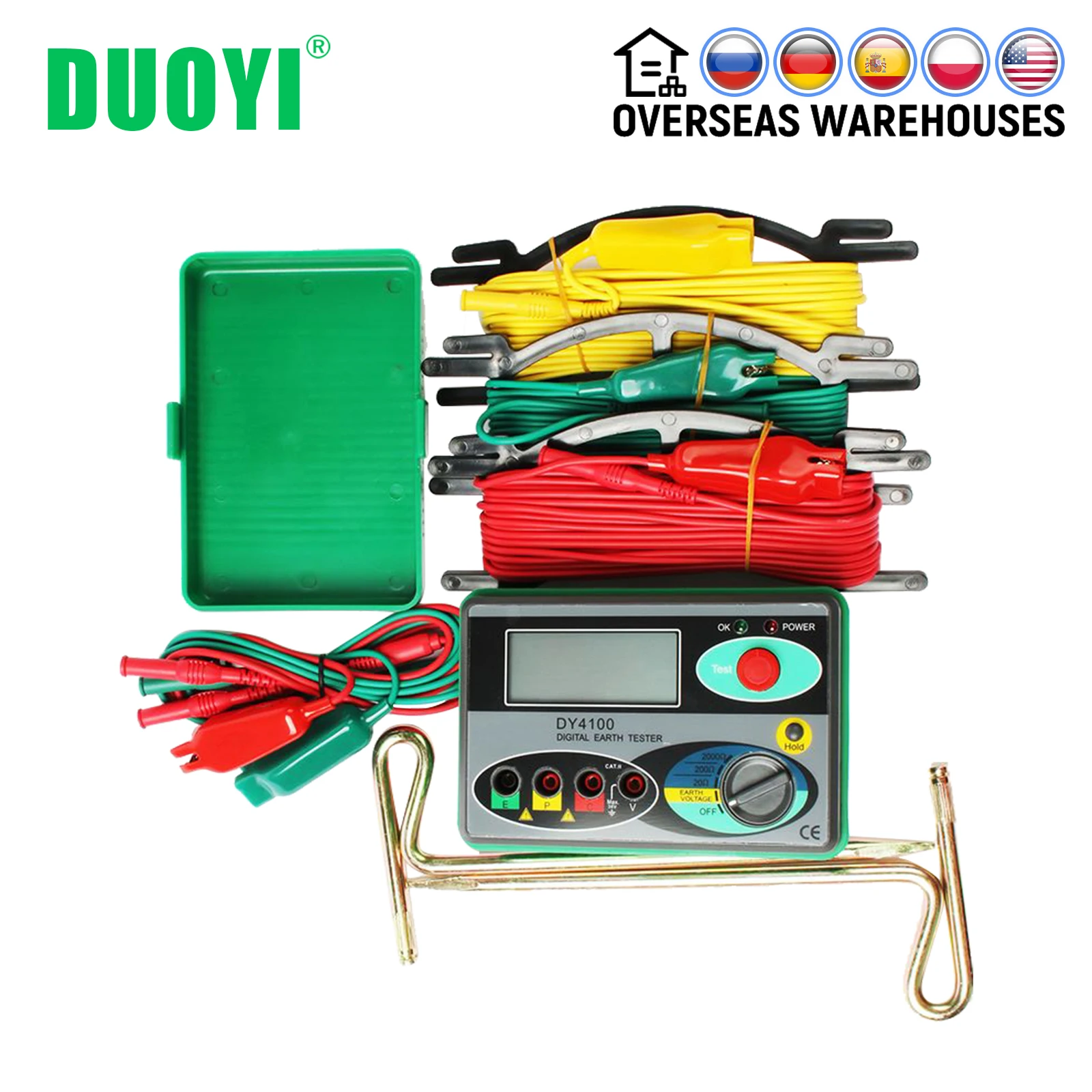

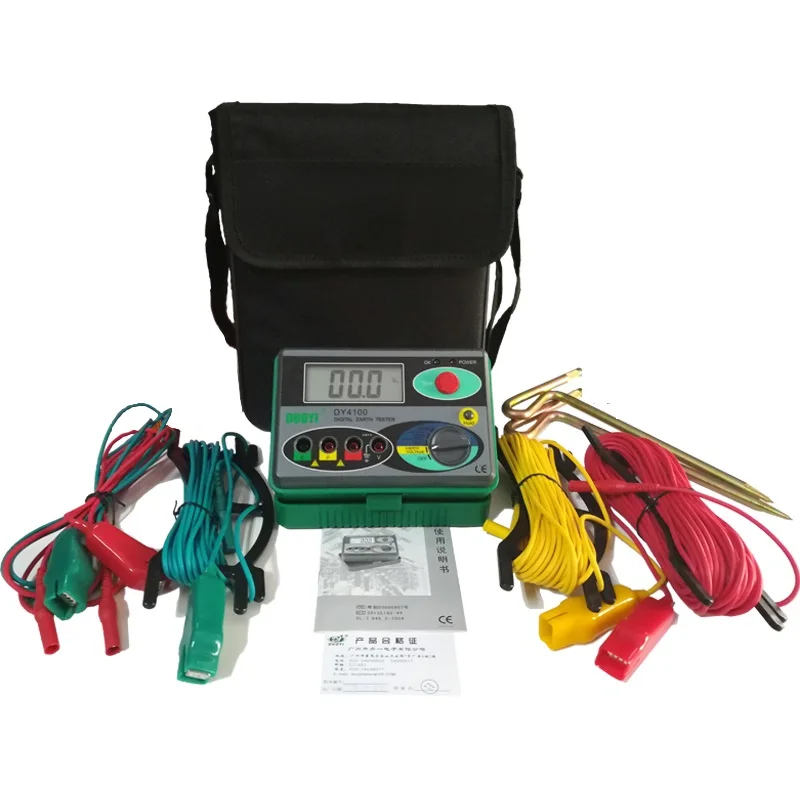

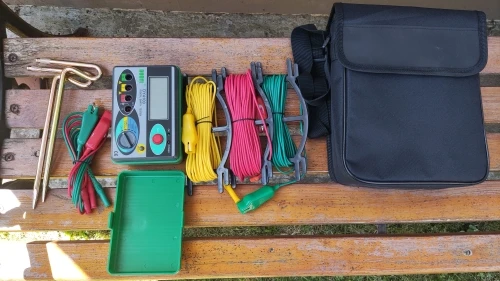

1. 2 * вспомогательная планка заземления2. Провод для тестированияКрасный 15-метровый Измерительный ПроводЖелтый 10-метровый Измерительный ПроводЗеленый 5-метровая Измерительный Провод3. 1 * простой испытательный проводКрасный 1,6 того, что наши производственные мощности включают в Измерительный ПроводЗеленый 1,6 того, что наши производственные мощности включают в Измерительный Провод)4. 1 * Руководство по эксплуатации5,1 * сумка для инструментов
