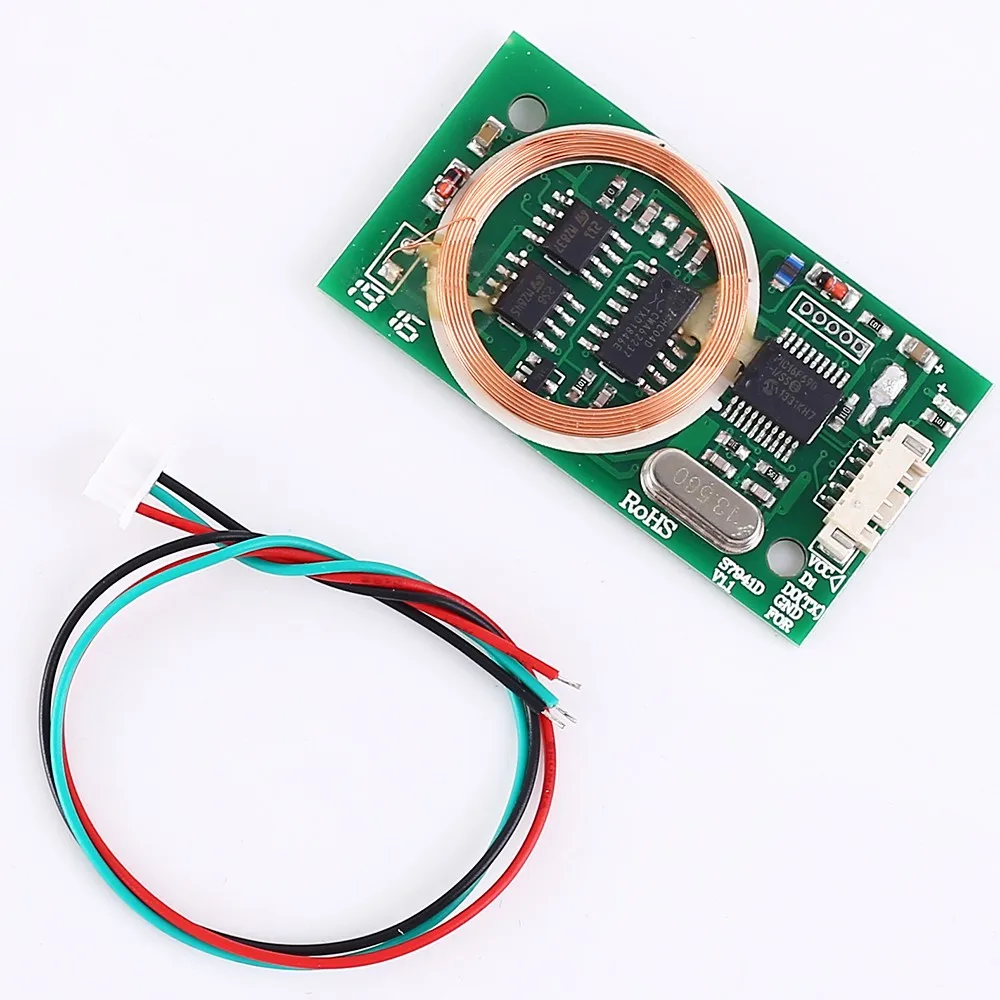

Двухчастотный RFID-глушитель, считыватель ID-карт, беспроводная карта памяти Wiegand UART для ISO14443A ICID-карты, постоянный ток 5 В, 13,56 МГц

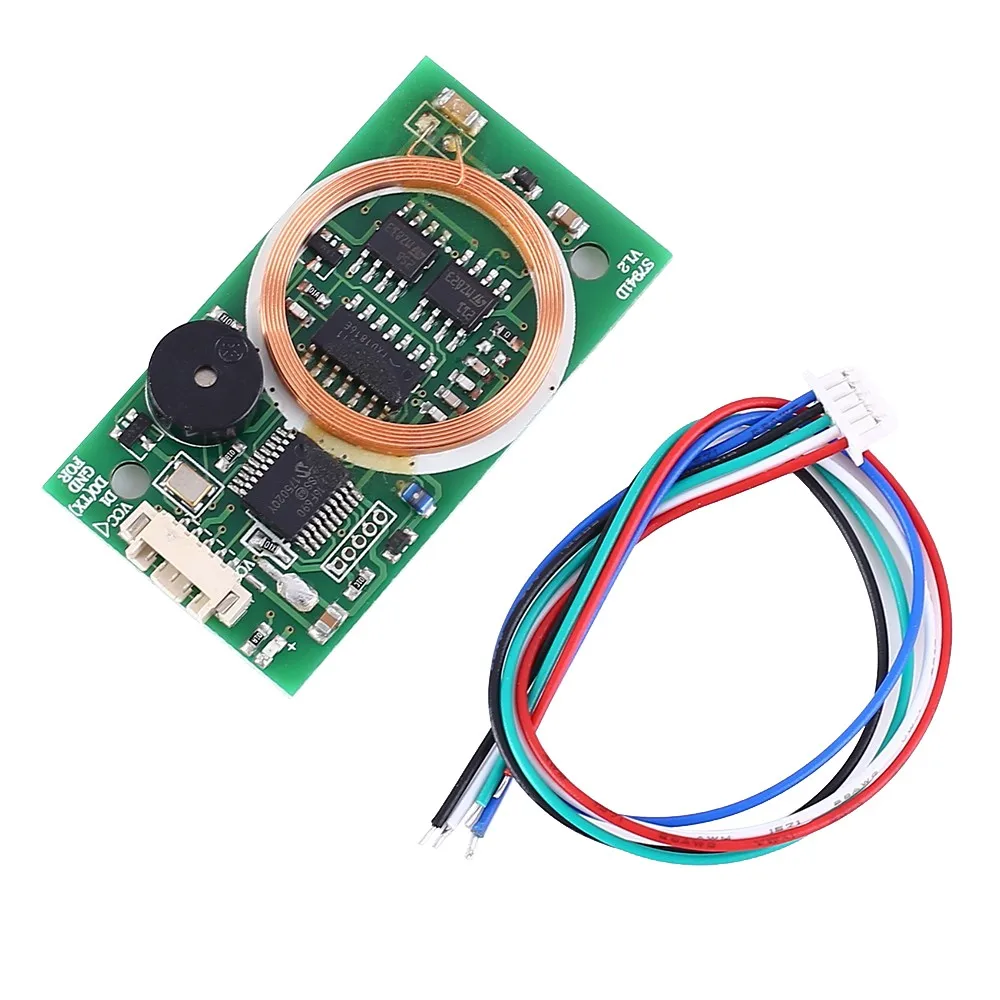

Версия 1: Wiegand + 5Pin кабель + зуммер

Описание:7941D-это модуль считывателя RFID. Он интегрирует высокоэффективные радиочастотные схемы и антенны. Встроенный звуковой сигнал и светодиодный индикатор. Он может поддерживать считывание ID и IC-карты.Параметры:1>. Название товара: 7941D RFID беспроводной модуль для чтения2>. Рабочее напряжение: 5 В постоянного тока3>. Рабочий ток: 40 мА4>. Частота считывания: 125 кГц и 13,56 МГц5>. Коммуникационный интерфейс: Wiegand(5ins)6>. Расстояние считывания: около 8 см (для карты EM4100)7>. Расстояние считывания: около 5 см (для карты Mifare S50 S70,Desfire,FM1208)8>. Рабочая температура:-20 ℃ ~ 85 ℃9>. Рабочая влажность: 0% ~ 95% относительной влажности10>. Размер: 46*16*6,5 ммОписание интерфейса:1>.VCC: вход для положительного рабочего напряжения.2>.GND: вход для отрицательного рабочего напряжения.3>.D0: вывод данных терминала. То же самое к DATA0.4>.D1: вывод данных терминала. То же самое к DATA1.5>. Для: Выбор формата. По умолчанию w26,it-формат W34, если подключение к GND.Описание протокола:1>. При датчике карты серийный номер будет выводиться через данные 0, данные 1 два провода передачи данных2>. Данные 0 и данные 1 отличаются высоким уровнем, когда нет выхода данных3>. Бит данных 0: он будет генерировать низкий уровень 400us на проводе данных 04>. Бит данных 1: он будет генерировать 400us низкий уровень на данных 1 провод5>. Каждая длина данных 2400us6>. Каждая карта Mifare имеет серийный номер с 4 байтами, пользователи должны выводить последние три байта7>. Добавьте сначала 12-разрядный даже чек бит в передней части и добавить в течение последних 12-bit odd проверить бит на заднем сидении, 26-bit data в общей сложности8>. Номер карты 6B 3D 12 D6 для W349>. Выходные данные 3D 12 D6 для W2610>. Код Weigand 26Weigand 34 кода, если номер карты 6B 3D 12 D6:1>.0x00: даже Проверьте Бит2>.6B 3D 12 D6: номер карты3>.0x00: нечетная проверкаКод Weigand 26, если номер карты 6B 3D 12 D6:1>.0x00: даже Проверьте Бит2>.3D 12 D6: номер карты3>.0x00: нечетная проверкаПрименение:1>. Посещаемость2>. Контроль доступа3>. Промышленный контрольПримечание:1>. Просто нужно три провода.2>. Модуль просто может отправить данные.3>. Пользователю необходимо написать код в соответствии с вводом протокола UART, как показано на рисунке.4>. Пожалуйста, держите подальше от источников помех.Посылка:1 шт. 7941D RFID беспроводной модуль для чтения1 шт. 5Pin 1,27 мм 150 мм кабель

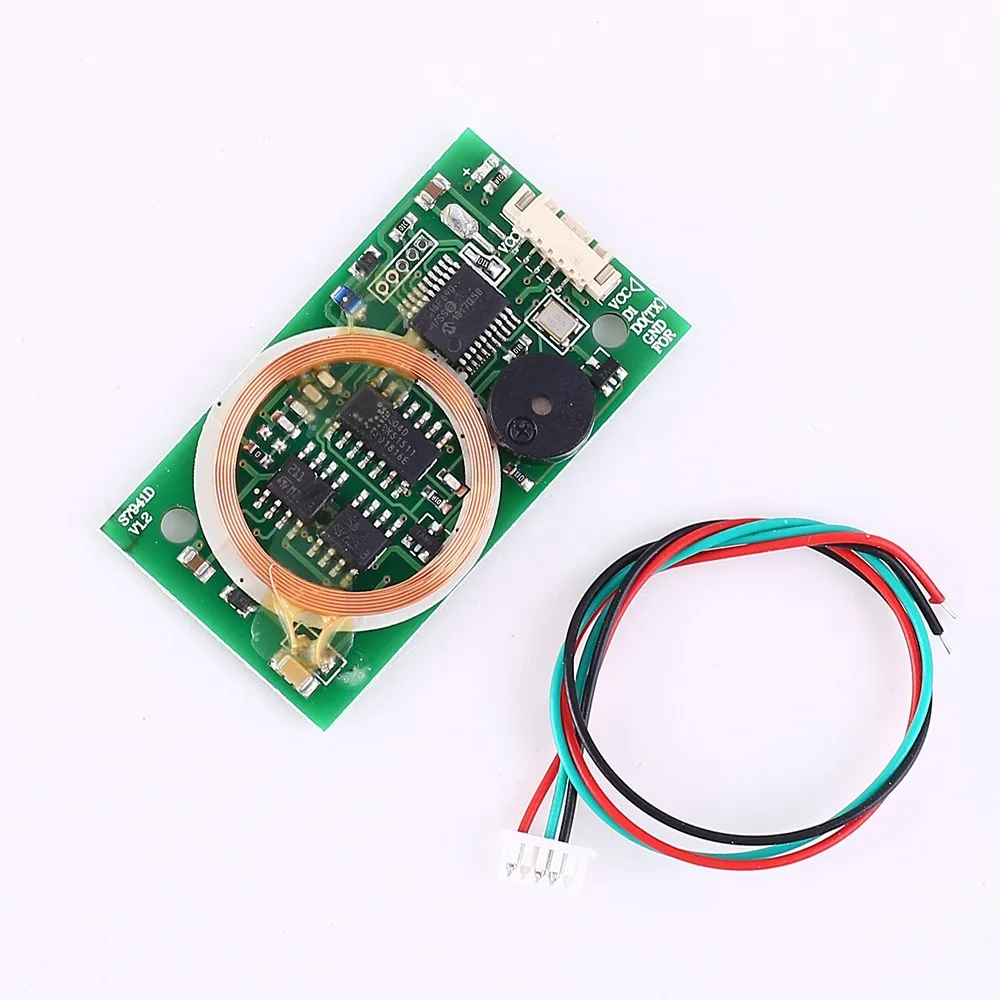

Версия 3: UART + 3-контактный кабель + зуммер

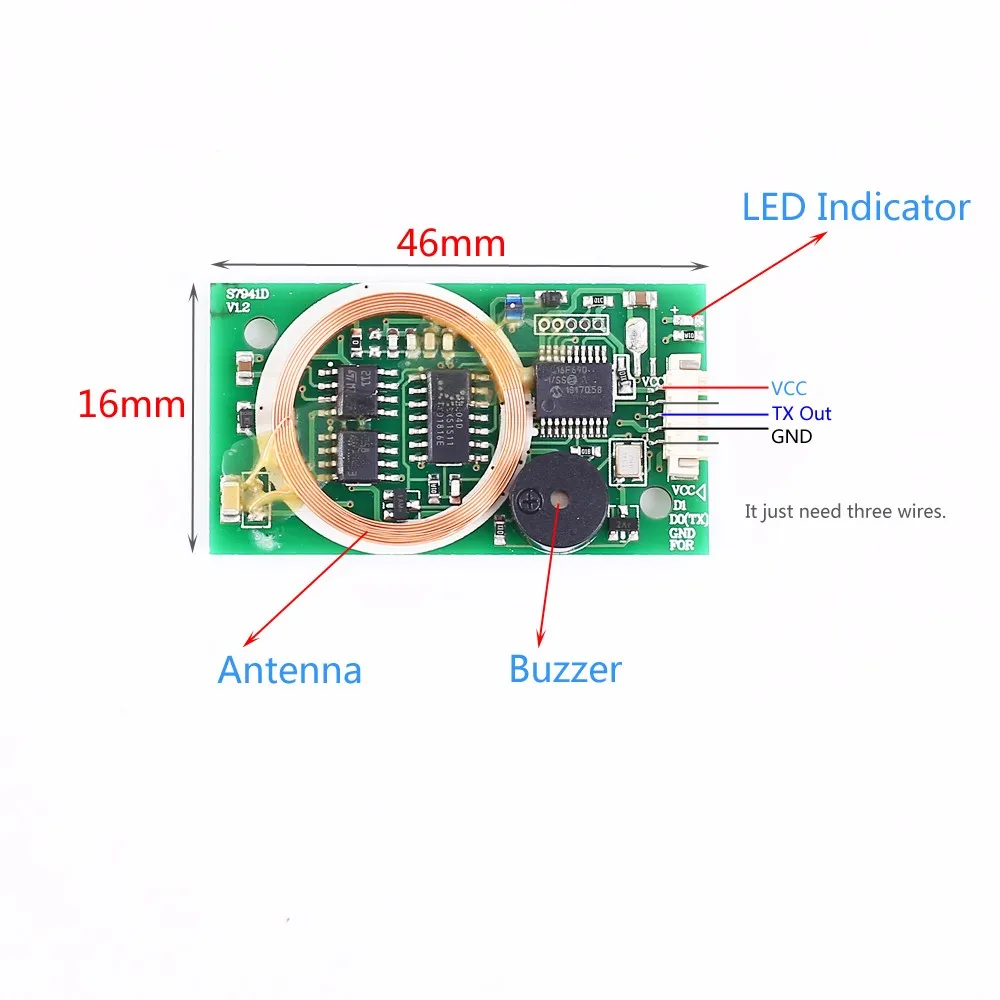

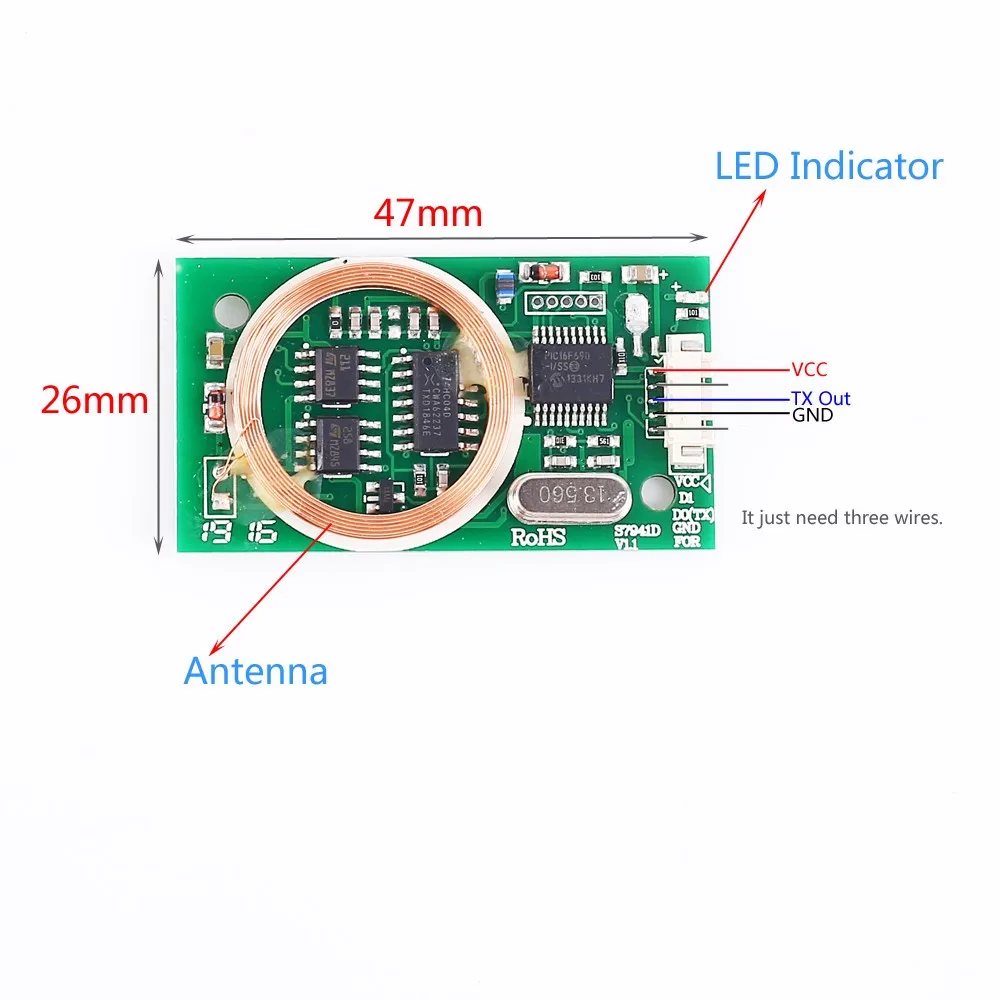

Описание:7941D-это модуль считывателя RFID. Он интегрирует высокоэффективные радиочастотные схемы и антенны. Встроенный звуковой сигнал и светодиодный индикатор. Он может поддерживать считывание ID и IC-карты.Параметры:1>. Название товара: 7941D RFID беспроводной модуль для чтения2>. Рабочее напряжение: 5 В постоянного тока3>. Рабочий ток: 40 мА4>. Частота считывания: 125 кГц и 13,56 МГц5>. Коммуникационный интерфейс: UART(3 контакта)6>. Расстояние считывания: около 8 см (для карты EM4100)7>. Расстояние считывания: около 5 см (для карты Mifare S50 S70,Desfire,FM1208)8>. Рабочая температура:-20 ℃ ~ 85 ℃9>. Рабочая влажность: 0% ~ 95% относительной влажности10>. Размер: 46*16*6,5 ммОписание интерфейса:1>.VCC: вход для положительного рабочего напряжения.2>.GND: вход для отрицательного рабочего напряжения.3>.D0: это TXD UART. Модуль просто может отправить данные.Примечание: у модуля только 3 кабеля. Он просто использует TXD UART.Введение протокола UART:1>. Заголовок протокола: 0x022>. Длина данных: 0x093>. Тип карты: 0x01 (больше см. Тип карты)4>. Данные карты: SN0 ~ SN35>. Проверка XOR: 1 байт. Результат проверки других байтов, за исключением заголовка протокола6>. Конец данных: 0x03Тип карты (модуль не может читать все карты):1>.0x02:EM4100 (поддержка)2>.0x01:Mifare 1K (не поддерживает)3>.0x03:Mifare 4K (не поддерживает)4>.0x10:HID Карта (не поддерживает)5>.0x11:T5567 (не поддерживает)6>.0x20:ID-карта (не поддерживается)7>.0x21:ISO14443B (не поддерживает)8>.0x22:FELICA (не поддерживает)9>.0x30:15693 бирка (не поддерживается)10>.0x50:CPU карта (не поддерживает)11>.0x51: информация по секторам (не поддерживается)12>.0xFF: данные клавиатуры (не поддерживаются)Пример:Если данные приемника 02 0A 02 2E 00 B6 D7 B5 F2 03 это означает:1>. Первый байт 0x02-это флаг запуска данных.2>. Второй байт 0x0A-Общая длина данных. Он включает старт и конец байта.3>. Третий байт 0x02 означает, что тип карты EM4100.4>. 4-8-й байт (0x2E 0x00 0xB6 0xD7 0xB5)-это номер карты. 4-й байт 0x2E-это скрытый номер карты.5>. 9-байтный 0xF2-это XOR контрольный байт.6>. 10-й байт-это конечный флаг данных.Применение:1>. Посещаемость2>. Контроль доступа3>. Промышленный контрольПримечание:1>. Просто нужно три провода.2>. Модуль просто может отправить данные.3>. Пользователю необходимо написать код в соответствии с вводом протокола UART, как показано на рисунке.4>. Пожалуйста, держите подальше от источников помех.Посылка:1 шт. 7941D RFID беспроводной модуль для чтения1 шт 3Pin 1,27 мм 150 мм кабель
