Номер детали производителя: 17HS24-2104D-E1000
Тип двигателя: биполярный шаговый
Угол поворота: 1,8 deg
Удерживающий крутящий момент: 0,65 нм (92,07 унций)
Номинальный ток/фаза: 2.10A
Напряжение: 3,36 в
Фазовое сопротивление: 1,6 Ом
Индуктивность: 3.00mH ± 20%(1 кГц)

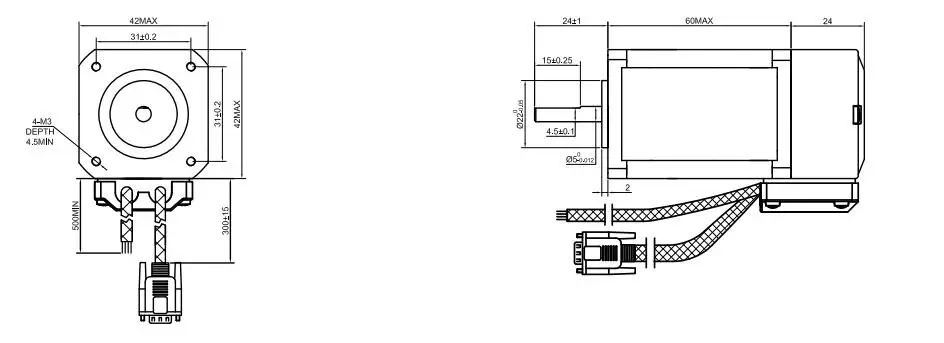

Размер оправы: 42x42 мм
Длина корпуса (без датчика): 60 ммПолная длина (с кодером): 84 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина D-Cut: 15 мм
Количество проводов: 4
Длина свинца: 500 мм
Вождения Напряжение: 4,5 V до 5,5 V
Выходной ток: 20 мА
Разрешение: 1000ppr
Выходной сигнал: 2 канала
Диаметр отверстия: Φ5 мм
Выходная частота: ≤ 60 МГц
Скорость работы: ≤ 3600 об/мин
IP защита: IP20


Штырь
1.
2.
3.
4.
Двигатель
A +
А-
B +
Б-
Штырь
1.
2.
3.
11
12
13
Кодировщик
EA +
VCC
GND
EB +
EB-
EA-
