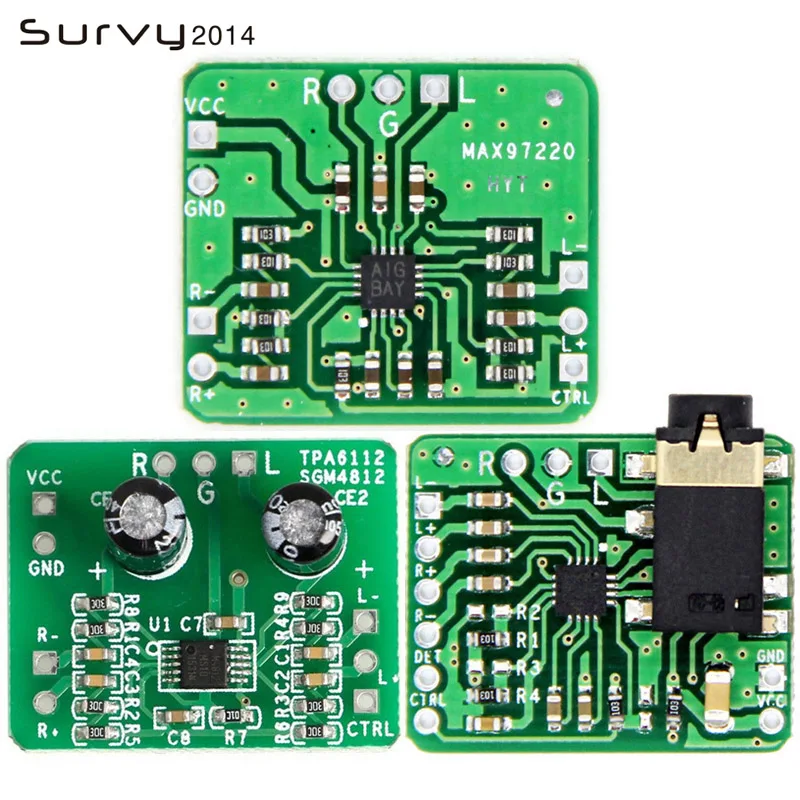

Усилитель для наушников SGM4812 TPA6132 MAX97220, дифференциальный балансный модуль Hi-Fi

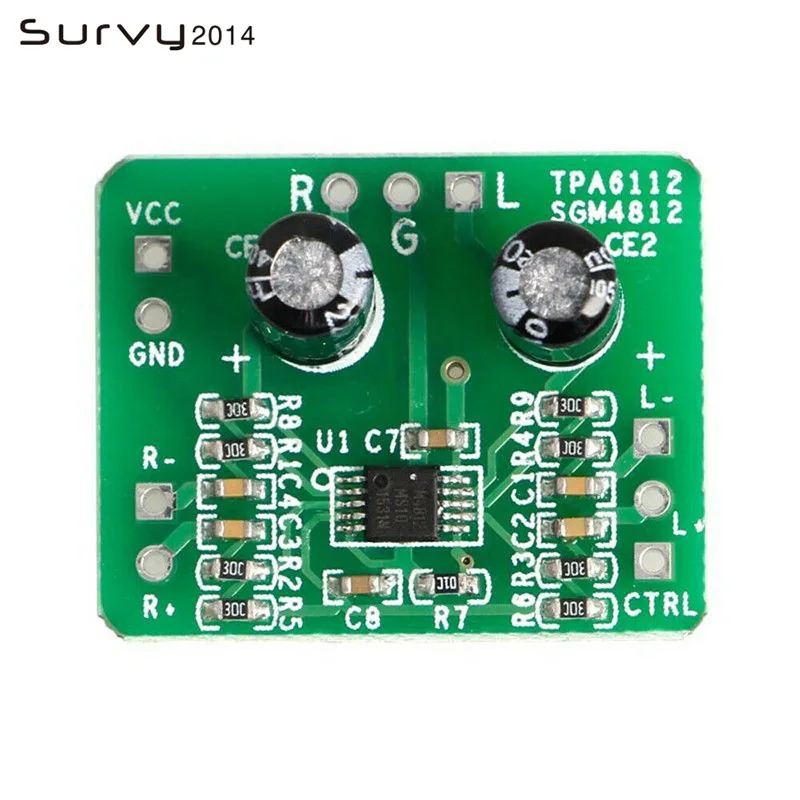

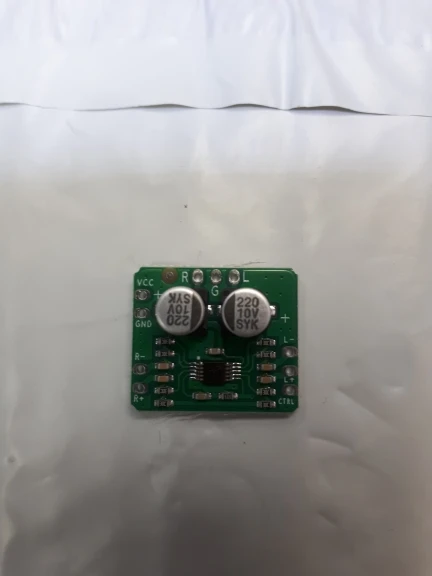

 TPA6112 & SGM4812100% новый и высокое качествоМатериал: электрические компонентыЦвет: см. ФотографииПримечание: Эти части усилителя подходят для дифференциального баланса (L, R, G), легко подключаются к обычной плате усилителя мощности.И усилитель с усилителемHIFI чип TPA6112 и SGM4812, качество необыкновенное.Размер платы усилителя: 2.0x2, 5 см/0,79 "* 0,98"

В комплект входит:1 шт. SGM4812 HIFI усилитель модуль наушников 150 мВт усилитель плата дифференциальный баланс

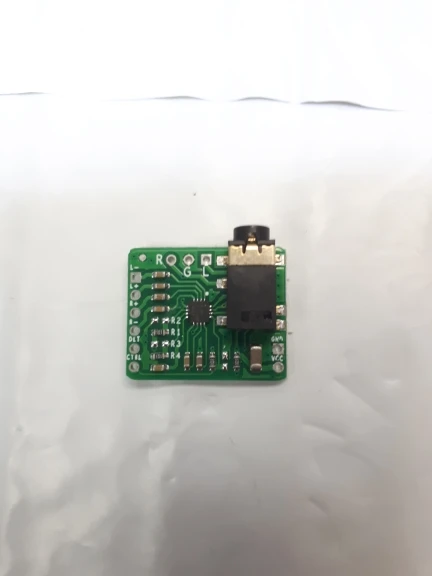

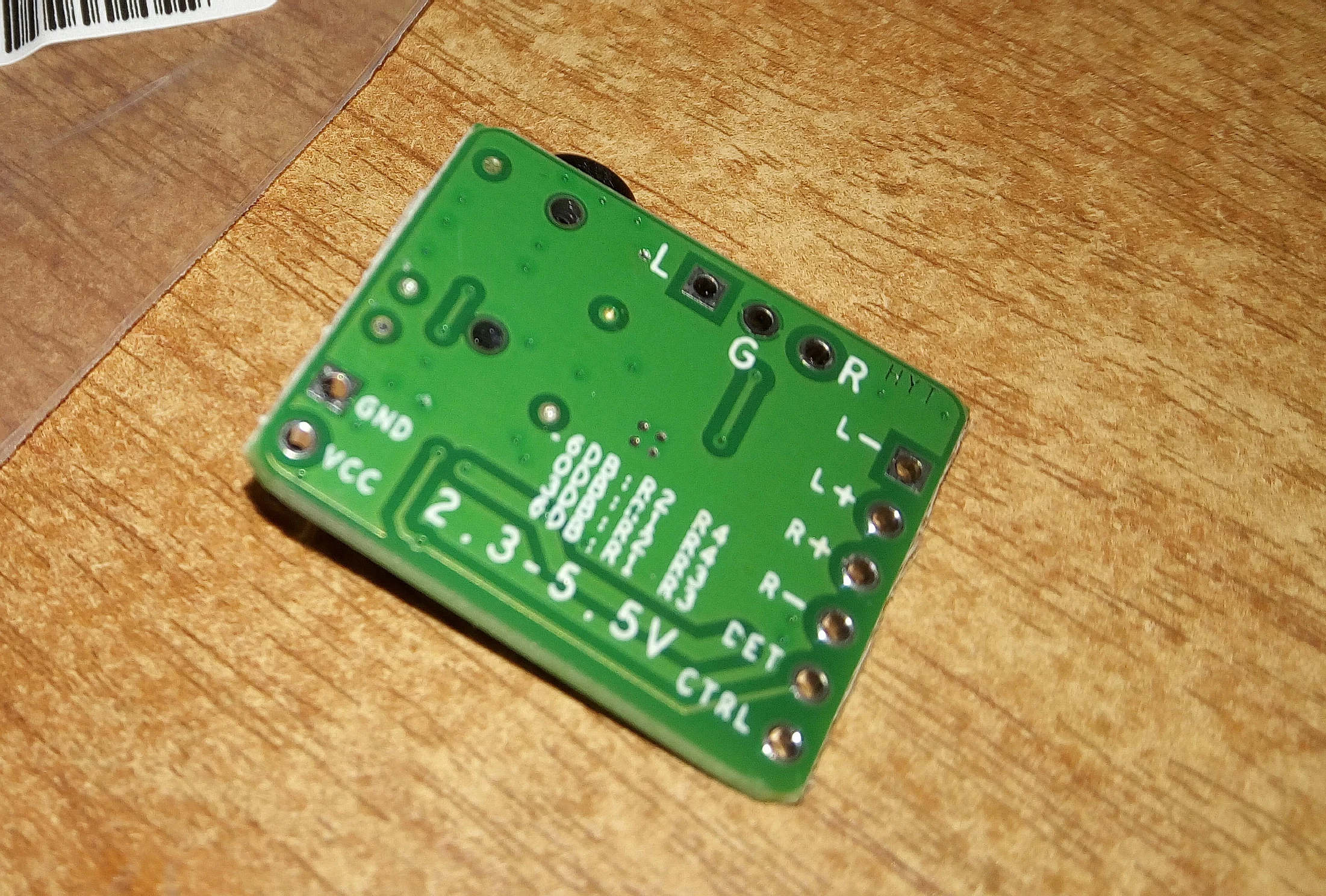

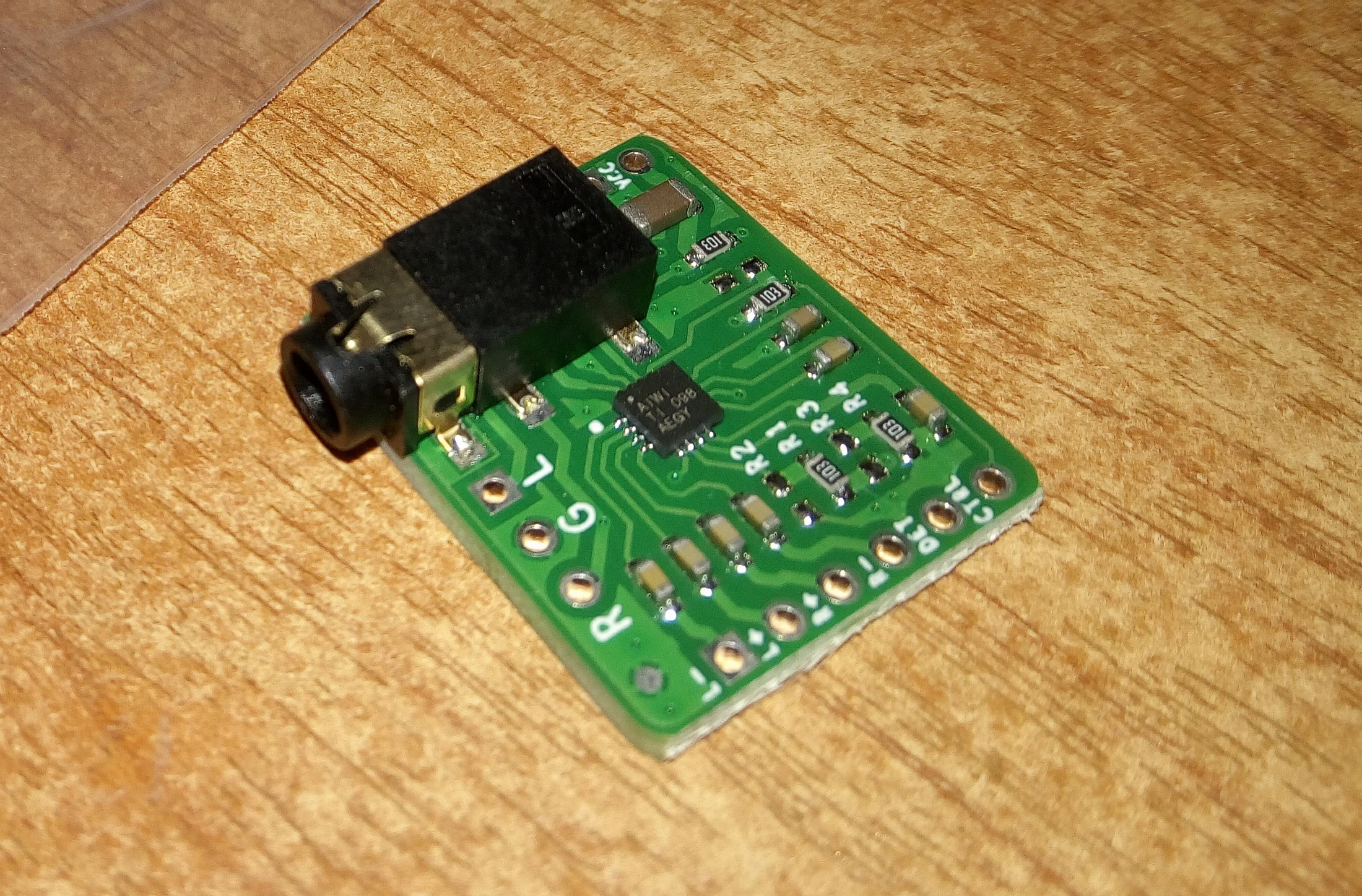

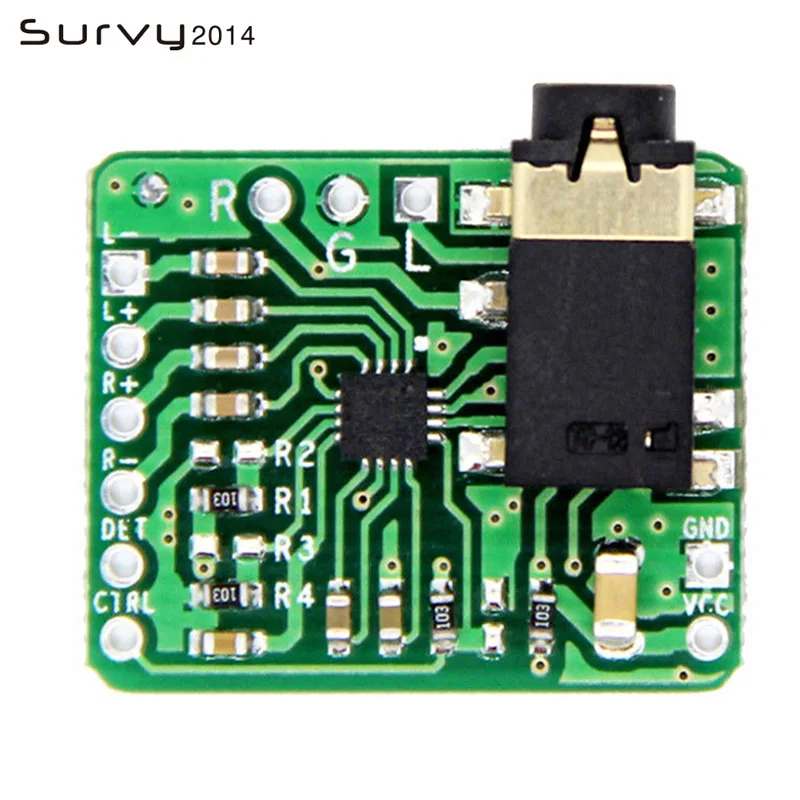

TPA6132Описание:Чип: TPA61323,5 мм выход отверстия для наушниковРазмер платы: 23 мм x 19 ммDET: разъем для наушников; после подключения наушников он выводит на низкий уровень; когда он не подключается, он выводит на высокий уровень;CTRL: chip enable pin (обычно подключается к модулю bluetooth MUTE); когда вход низкий уровень, он будет закрыт; когда вход высокий уровень, он включится; по умолчанию внутренняя вытяжка-высокий уровень;Советы:L, R, G pin соединен с разъемом для наушниковКогда это дифференциальный вход: L-, L +, R-, R +Когда это один вход порта: L-и R-подключение с одним входом порта общий порт; L + подключается с левым каналом; R + подключается к правому каналуVCC: 2,3-5,5 В

В комплект входит:1 шт. x TPA6132 стерео усилитель для наушников

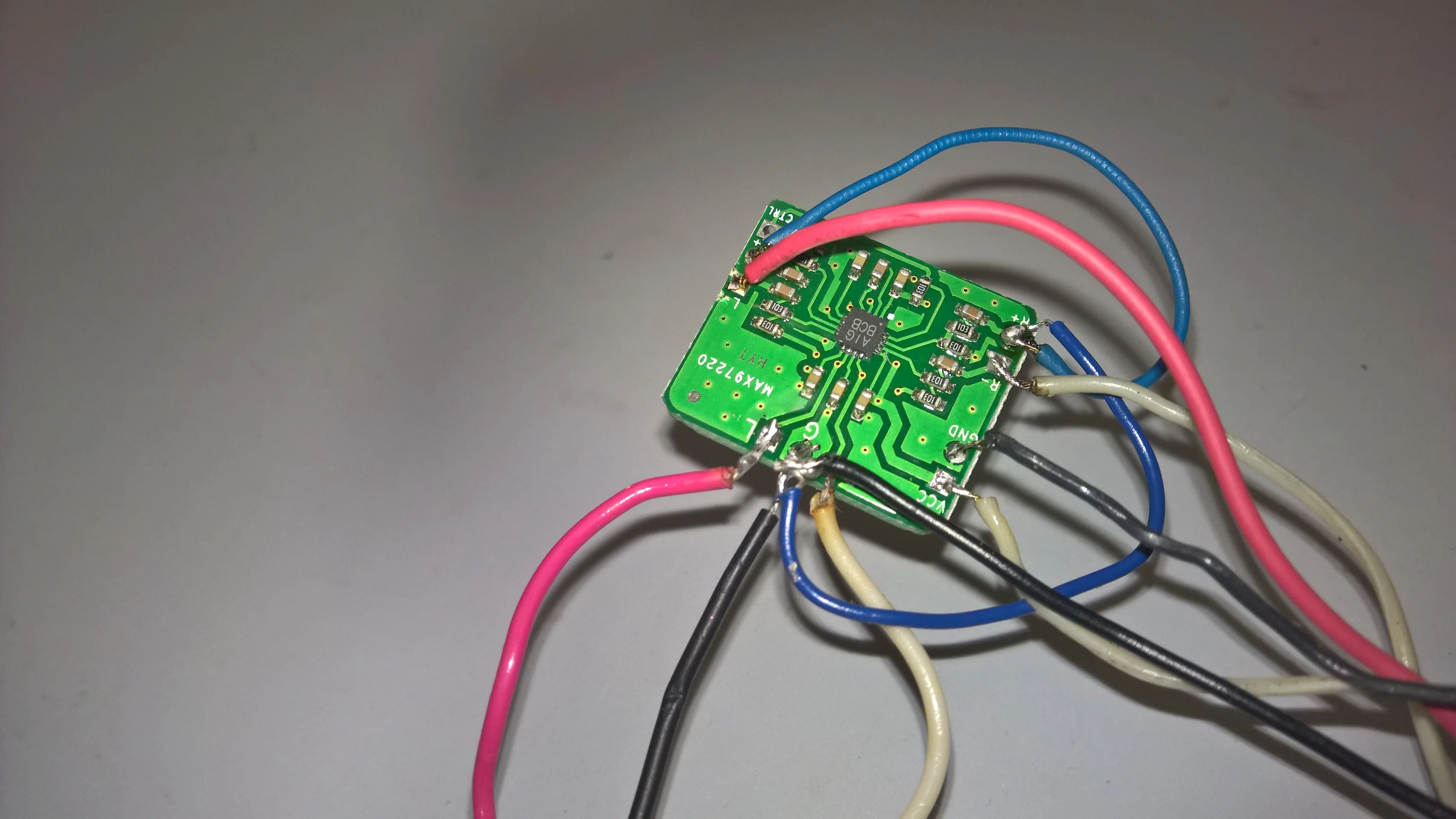

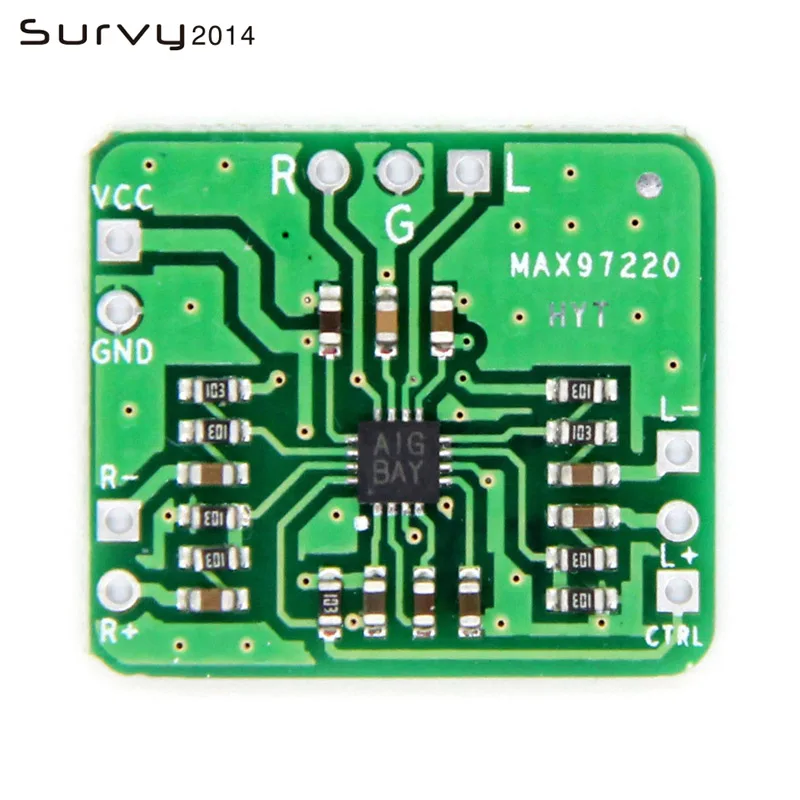

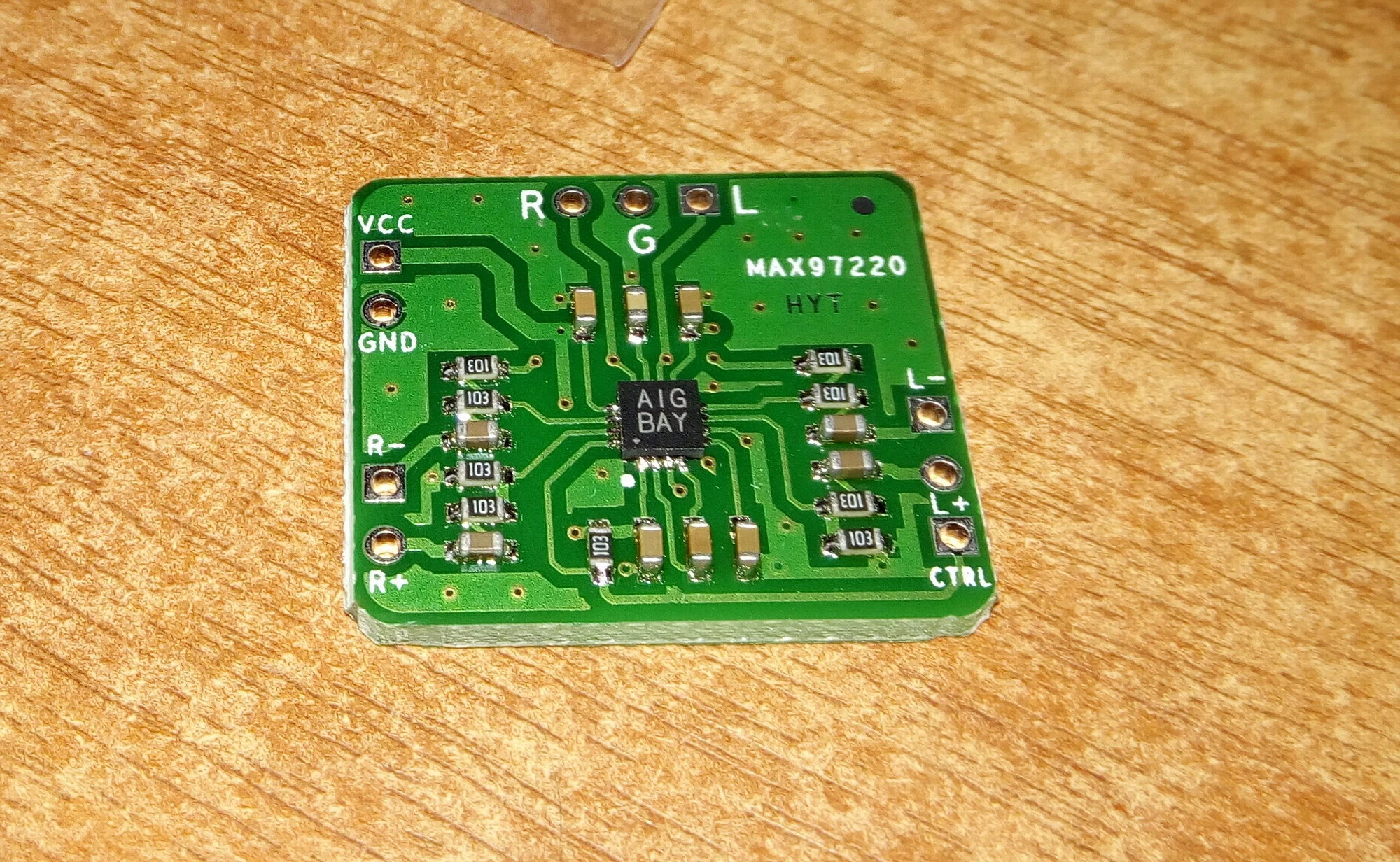

MAX97220Описание:Дифференциальная схема усиления использует симметрию параметров цепи и отрицательный отзыв для эффективной стабилизации статической рабочей точки и усиливает дифференциальный сигнал режима для подавления сигнала общего режима. Он широко используется на этапе ввода цепи прямого соединения и измерительной цепи.Особенности:1>. Высококачественный сигнал;2>. Стабильный звуковой сигнал;3>. Низкое энергопотребление;4>. Поддержка отключения управления.Параметры:1>. Название продукта: Плата усилителя мощности MAX972202>. Рабочее напряжение: постоянный ток 2,5-5,5 В3>. Диапазон рабочих температур:-40 ° ~ 85 °4>. Диапазон рабочей влажности: 0%-95% относительной влажности5>. Размер: 23*20*2,6 ммCTRL Pin:Модуль включает терминал. Модуль включен и может нормально работать при входном сигнале высокого уровня. Модуль отключен и не может нормально работать при входном сигнале низкого уровня. По умолчанию внутренняя вытяжка высока.Использование шагов:1>. Убедитесь, что схема проводки как показано;2>. Подключите правильное входное напряжение на входном терминале;3>. Входной аудиосигнал;4>. Подключение к подходящей плате усилителя мощности, наушникам или динамическому устройству на аудиовыход;5>. Проверка и использование.Применение:1>. DIY динамик;2>. Интеллектуальное управление голосом;3>. Преобразование сигнала Bluetooth.4>. Blu-Ray и DVD плееры5>. ЖК-телевизоры6>. Аудиоустройства Prosumer7>. Приставки8>. Простые мультимедийные интерфейсы

В комплект входит:1 шт. Плата усилителя мощности MAX97220
