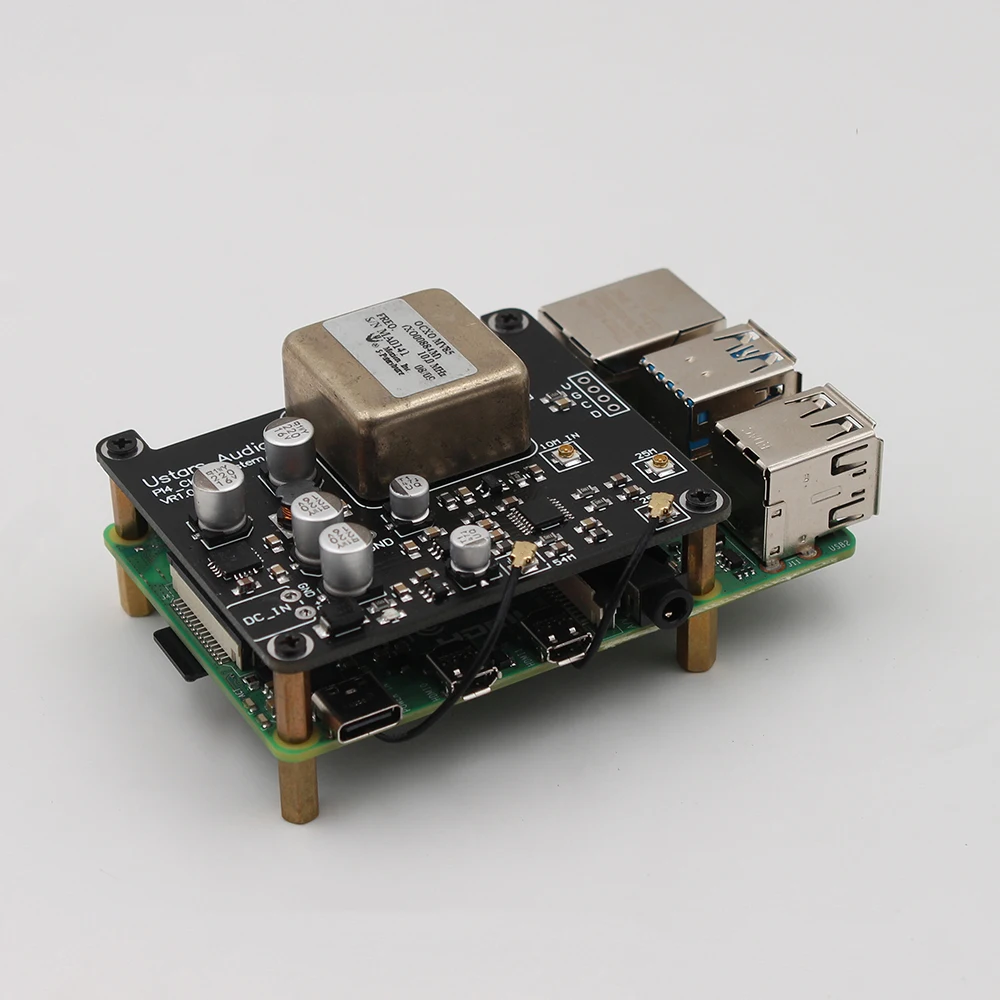

Nvarcher HiFi звуковые часы Board с постоянной температурой, кварцевый генератор, обновленный кристалл для Raspberry Pi 4B

Плата часов:

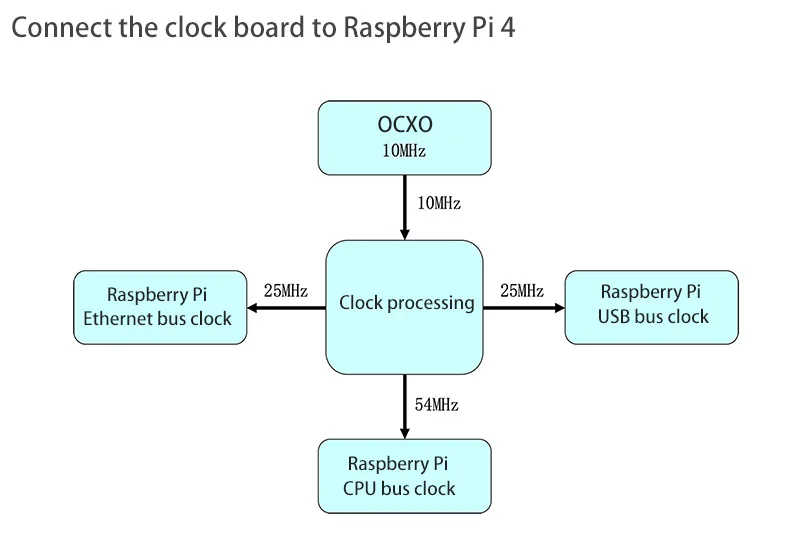

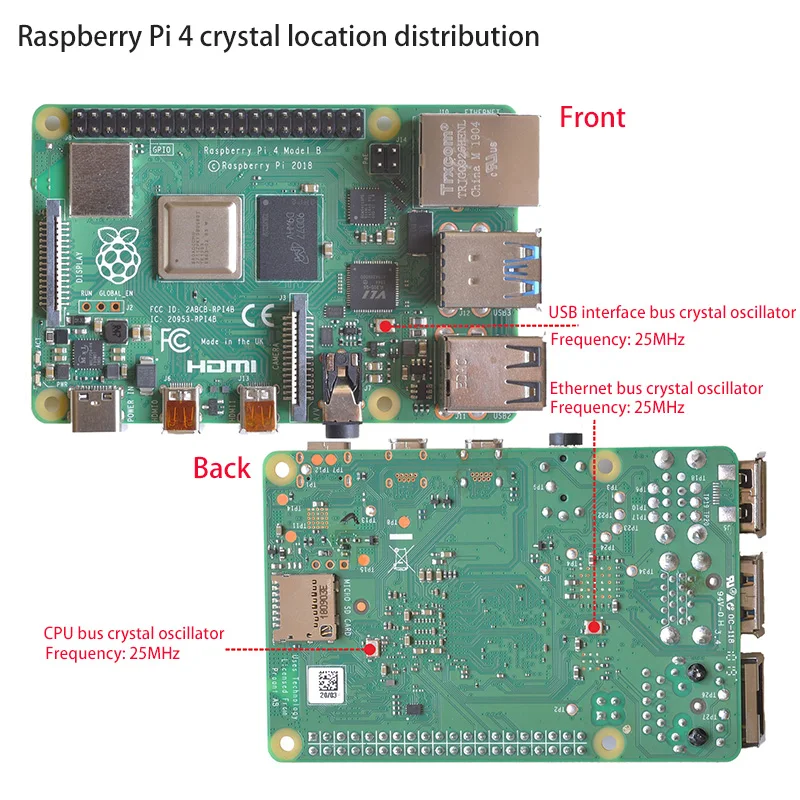

1. Материнская плата Raspberry Pi использует низкоточный пассивный кристаллический осциллятор в качестве источника сигнала часов, качество сигнала часовНизкий, кристаллический осциллятор с постоянной температурой, сигнал часов имеет высокую точность и высокую стабильность, а обновленные часы могут эффективно изменятьсяУлучшение качества автобусных часов. После обновления звук расширен и усилен на обоих концах, прозрачный и чистый, и детали ясны.2. Используйте кристаллический осциллятор с постоянной температурой 10 МГц в качестве справочного сигнала часов. Все выходные Частотные точки синхронизируются и выводятся.3. Один кристаллический осциллятор источника сигнала на плате, 3 выхода, может обновить 3 кристаллический осциллятор s на материнской плате Raspberry Pi 4-го поколения одновременно, уменьшение Перекрестия между использованием нескольких различных кристаллических осцилляторов на разных частотах.4. Используйте чип регулятора низкого уровня шума TPS7A4700 для обеспечения регулируемого источника питания для осциллятора с постоянной температурой 0CX 0.5. Чип обработки часов является двухступенчатым регулируемым источником питания.6. Используйте g-уровень радиочастоты выделенный 50 Ом кабель для эффективного обеспечения качества передачи сигнала.Используйте сиденье поколения ipex1 для облегчения демонтажа и сборки игроков.7. Этот продукт специально разработан для материнских плат Raspberry Pi 4-го поколения, подходит только для материнских плат Raspberry Pi 4-го поколения

Плата часов электрические параметры:

Вход:Внешний 10 МГц контрольный сигнал часов или установка 25X25X1 3 посылка 5 В/10 МГц кристаллический осциллятор постоянной температурыИнструкции по входу: 1. Внешний 10 МГц контрольный сигнал часов может использоваться только тогда, когда 0CX 0 кристаллический осциллятор постоянной температуры не установлен; 2. Входной уровень не может превышать 5Vpp.Выход:1,54 МГц/3.3Vpp1 канал2,25 МГц/3.3Vpp 2-полосная источника питания:Напряжение источника питания: стабилизированное напряжение постоянного тока + 6 В до + 9 В (не рекомендуется источник питания более 9 В)Предполагаемый ток электропитания: ≥ 1000мА (включая MV85 переменный Кристалл осциллятор эталонного тока) (этот интерфейс питания только обеспечивает питание на Плата часов, а не на Raspberry Pi)
