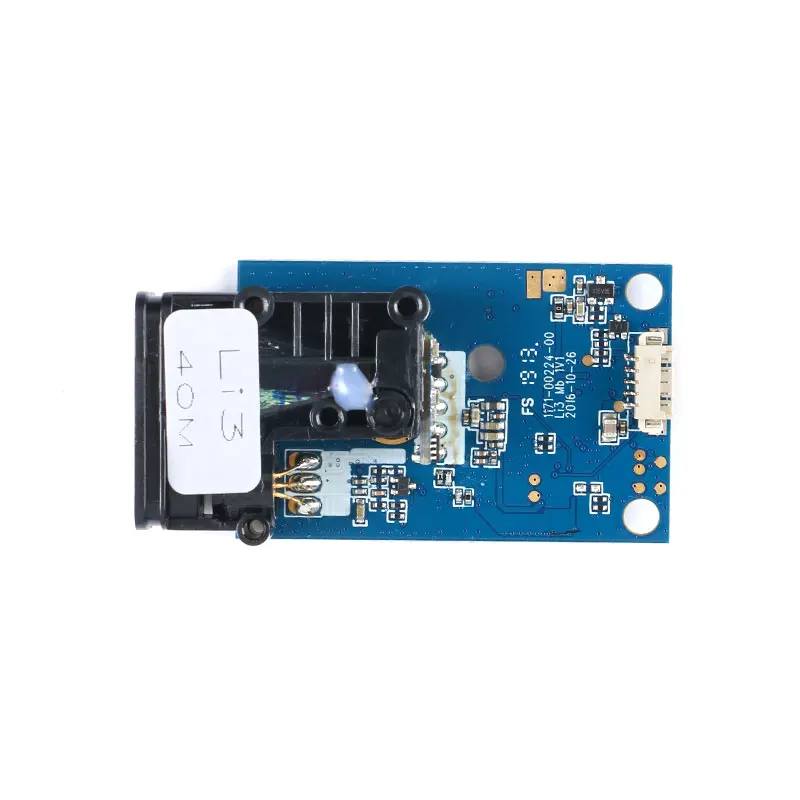

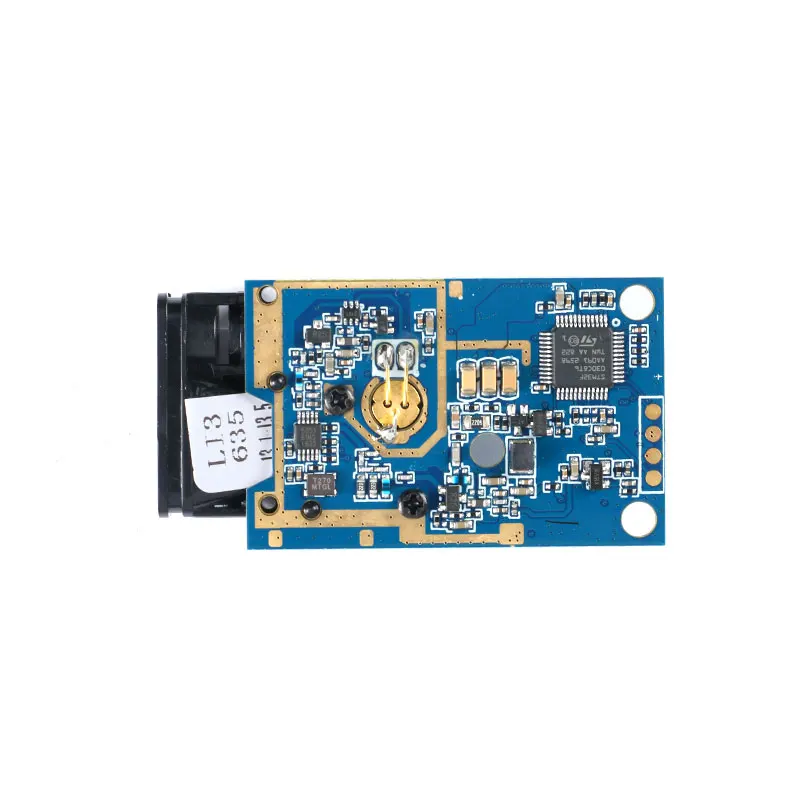

Устройство измерения лазера, модуль датчика расстояния, высокая точность для Arduino, инфракрасный датчик дальности, модуль лазерного дальномера, Новинка

Технические параметры:

Интерфейс: 3,3 V-5V / TTL232 трехпроводной серийный Интерфейс (то есть однокристальная UART / USART / SCI Интерфейс, то, пожалуйста, не имеют непосредственный контакт RS232 Интерфейс!).

Скорость передачи данных: (4800, 9600, 19200, 38400, 57600, 115200) опционально, по умолчанию 38400

Мощность Напряжение питания: 3,3 V;

Рабочий ток: <180 мА;

Диапазон измерения: 0,04 ~ 40 м (на основе передней части модуля)

Скорость измерения: до 5 Гц, то есть 5 данных могут быть измерены в пределах 1s;

Точность измерения: ± 2 мм + 5*10 (-5) D, где D-расстояние измерения;

Рабочая температура: -10 ~ 50 ℃;

Температура хранения: -30 ~ 70 ℃;

Размер изделия: 60*31*14 мм (длина * ширина * высота);

Схема подключения:

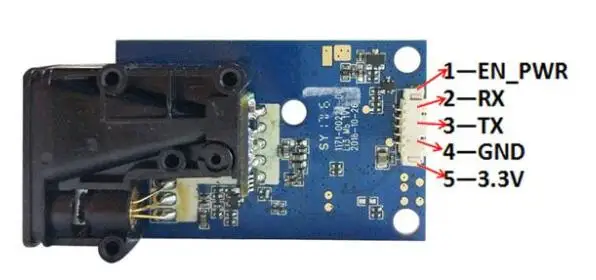

Описание: 1-EN_PWR/*** высокого уровня (3,3 V ~ 5V) включить терминал, набор высокого уровня для при бережном обращении комплект низкого уровня

Когда машина находится в состоянии низкой мощности ***/

2-RX/*** Коммуникационный приемный конец ***/

3-TX/*** отправитель сообщения ***/

4-GND/*** сигнал заземления, и отрицательный порт питания ***/

5-3,3 V/*** Мощность поставить "позитивный" порт ***/

ПРИМЕЧАНИЯ по установке:

1. Пожалуйста, не ослабляйте 4 винта печатной платы, то есть ослабление и стресс после точной регулировки фокуса могут вызвать непоправимые проблемы с фокусом!

2. Для фиксации можно использовать три круглых отверстия, оставленные на модуле для фиксации. Пожалуйста, не применяйте очевидную внешнюю силу к печатной плате, не сжимайте и не искажите оптическую структуру.

3. Модуль не должен использоваться в течение длительного времени при сильной вибрации. При установке в условиях использования с очевидной вибрацией передний конец должен иметь определенную мягкую фиксацию.

4. Следует позаботиться о том, чтобы весь оптический путь модуля был чистым. Окна лазерной трубки, маленькие передающие линзы, большие принимающие линзы, окна корпуса и другие оптические линзы должны быть чистыми. Не подвергайте модуль воздействию пыли и не прикасайтесь к передающим и принимающим объективам пальцами. Особенно при измерении дальних расстояний или слабых мишеней отражения, загрязнение линз, очевидно, или серьезно повлияет на измерение! Загрязненные линзы могут быть сдуты сильной кожей для удаления частиц поверхности и плавающей пыли, а затем протрите их мягкой бумагой с небольшим количеством пыли. Не протирайте его назад и вперед и не прикасайтесь к бумаге или месту, где он был протерт. Протрите линзы! Не протирайте Передающие и принимающие линзы жидкостями, которые не подходят для линз из смолы PMMA!

Инструкции по использованию на открытом воздухе:

1. Способность модуля измерять на открытом воздухе в течение дня значительно снижена, особенно на солнце. Поэтому он должен сотрудничать со специальной отражающей пластиной или отражающей пленкой. Однако Отражающая пленка может вызвать чрезмерный сигнал при измерении в пределах 10 метров.

2. Прямой Солнечный свет на линзе модуля или поверхность прямого отражения с углом менее 45 градусов от направления выхода лазерного луча может сделать невозможным измерение. Дождь и снег также могут сделать невозможным измерение.

3, как внутри, так и снаружи, избегайте зеркальной или прозрачной отражающей поверхности, если не используется специально.

V. Инструкции по использованию верхнего компьютера

При необходимости, вы можете обратиться в службу поддержки клиентов за верхней посылка программного обеспечения компьютера после размещения заказа. Вы также можете использовать инструмент последовательной отладки, который может быть выбран в соответствии с вашими собственными потребностями. Вы также можете обратиться в нашу службу поддержки клиентов для установки посылка последовательного инструмента отладки. Конечно, вы также можете скачать его онлайн.

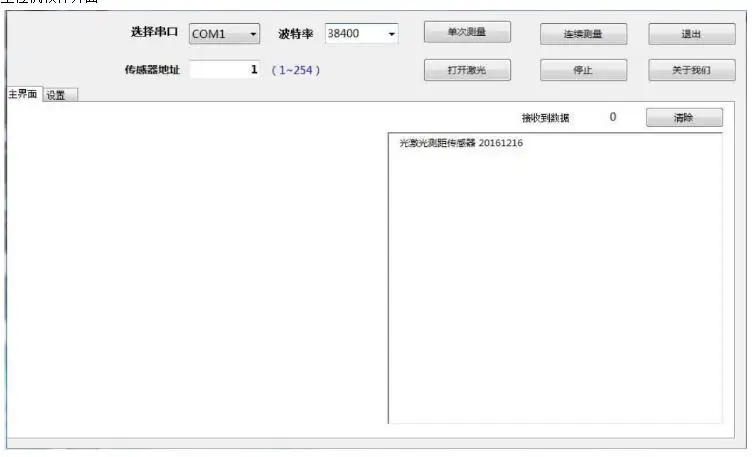

Интерфейс программного обеспечения ПК

1. Сначала убедитесь, что устройство работает нормально, а затем серийное сообщение является нормальным, выберите соответствующий com-порт, введите адрес текущей машины в столбце «адрес датчика» (по умолчанию-1), а затем выберите соответствующую скорость передачи данных (по умолчанию 115200, Пользователи могут меняться в соответствии с их потребностями во время использования);

2. Нажмите на одну кнопку измерения, лазер будет мигать один раз, и информация о расстоянии, измеренная в настоящее время, будет отображаться в пустой области на правой стороне программного обеспечения.

3. Нажмите кнопку непрерывного измерения, лазер будет мигать непрерывно, а затем данные измеренного расстояния будут выводиться на правой области дисплея.

4. Нажмите, чтобы включить лазер. Лазер будет продолжать работать, но не будет измерять расстояние. Используйте rs можно использовать эту функцию, чтобы прицелиться в измеряемый объект.

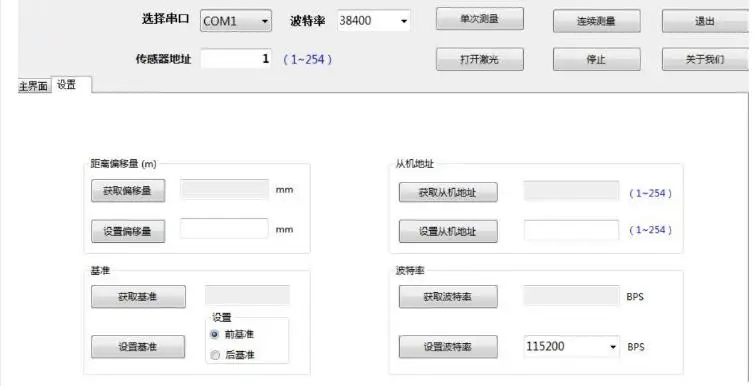

5. Нажмите кнопку настройки, чтобы войти в следующий интерфейс, который в основном используется для настройки некоторых параметров машины;
