I2S прошивки Описание
Название Bluetooth: QCC5124-I2S
Название устройства USB: QCC5124
1. Поддержка режима USB и Bluetooth, Bluetooth priority (Bluetooth без воспроизведения звука автоматически переключается в режим USB), не поддерживает функцию вызова
Параметры звуковой карты USB: 16 бит/44,1 k / 48k
2. Описание кнопки:
PIO2: короткое нажатие для паузы воспроизведения, длительное нажатие в течение 3 секунд для подключения, длительное нажатие в течение 5 секунд для очистки записи сопряжения
PIO3: Короткое нажатие на предыдущий песню, длинное нажатие, чтобы уменьшить громкость
PIO4: Короткое нажатие на песню, длинное нажатие на громкость, чтобы увеличить
PIO5: соединен с высоким уровнем, не подключен к низкому уровню
PIO19: аудиовыход высокого уровня, без звука низкого уровня
3. Описание индикатора кодека:
Bluetooth не подключен: LED0 LED1 попеременно мигает
Подключение Bluetooth: LED1 всегда включен
Воспроизведение аудио Bluetooth: LED1 всегда включен
SPDIF прошивки Описание
Название Bluetooth: QCC5124-SPDIF
Название устройства USB: QCC5124
1. Поддержка режима USB и Bluetooth, Bluetooth priority (Bluetooth без воспроизведения звука автоматически переключается в режим USB), не поддерживает функцию вызова
Параметры звуковой карты USB: 16 бит/44,1 k / 48k
2. Описание кнопки:
PIO2: короткое нажатие для паузы воспроизведения, длительное нажатие в течение 3 секунд для подключения, длительное нажатие в течение 5 секунд для очистки записи сопряжения
PIO3: Короткое нажатие на Предыдущая песня, нажмите и удерживайте кнопку, чтобы уменьшить громкость
PIO4: Короткое нажатие на песню, длинное нажатие на громкость, чтобы увеличить
PIO5: соединен с высоким уровнем, не подключен к низкому уровню
PIO19: аудиовыход высокого уровня, без звука низкого уровня
PIO20: SPDIF выход
3. Описание индикатора кодека:
Bluetooth не подключен: LED0 LED1 попеременно мигает
Подключение Bluetooth: LED1 всегда включен
Воспроизведение аудио Bluetooth: LED1 всегда включен

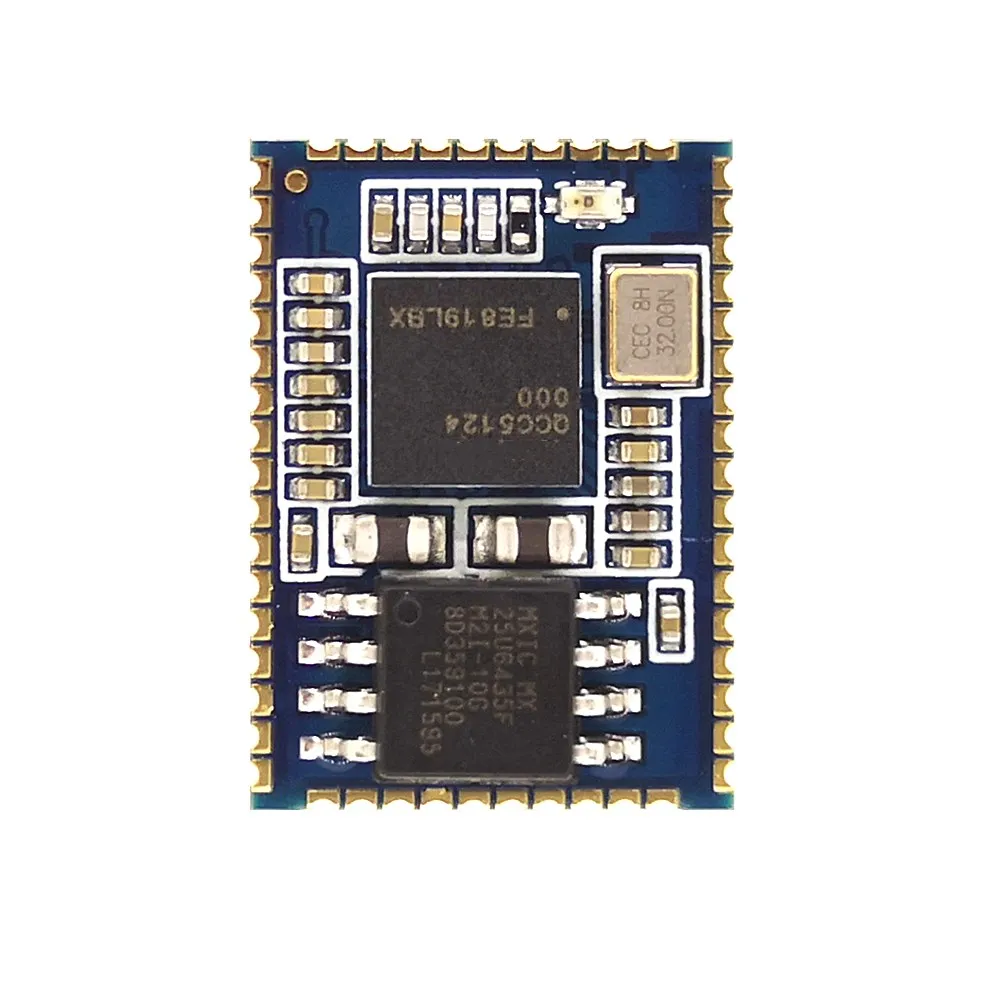

Аудио модуль BTM524 Bluetooth, с чипом Qualcomm QCC5124, встроенной вспышкой 64 М.
