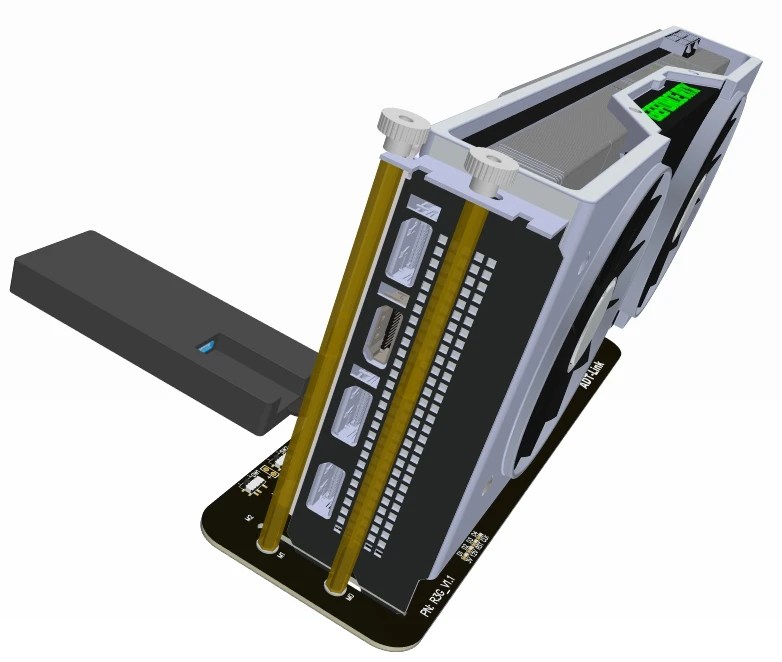

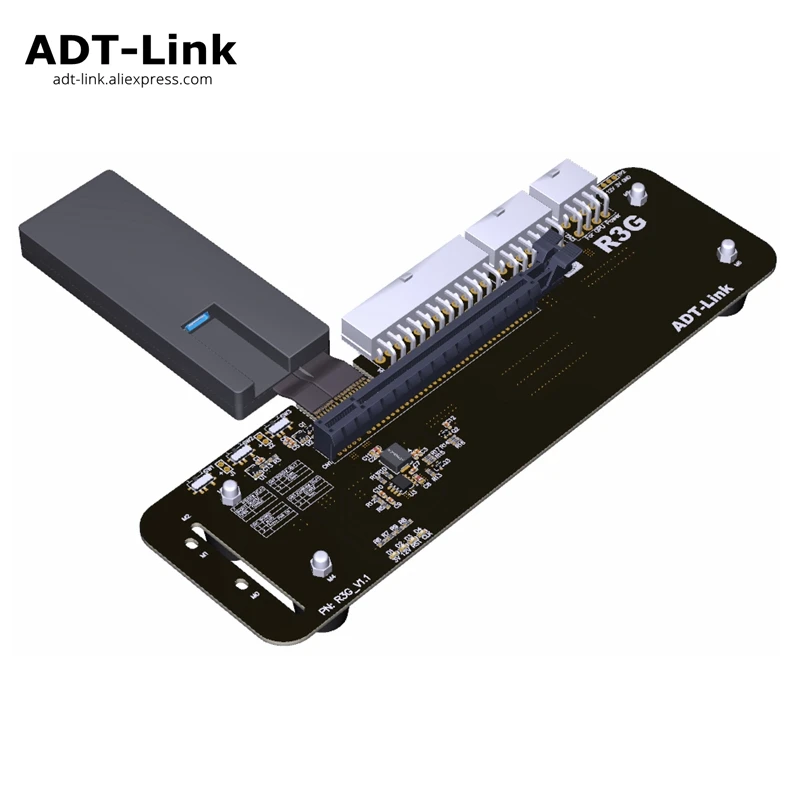

PCIe x16 для M.2 NVMe Удлинительный Кабель-адаптер 16x PCI-Express кабели для eGPU NUCITXSTXТетрадь ПК

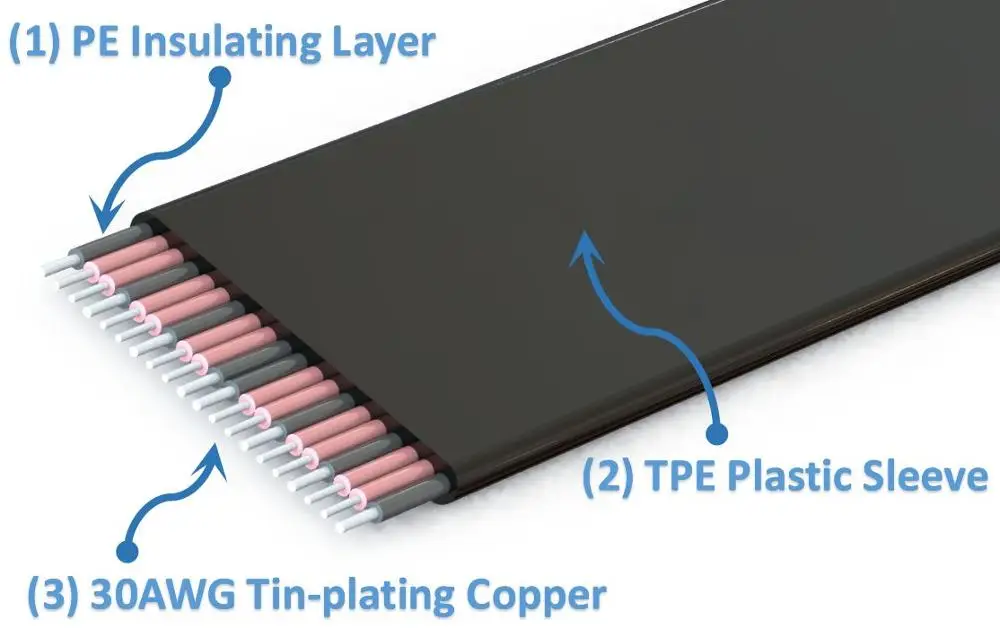

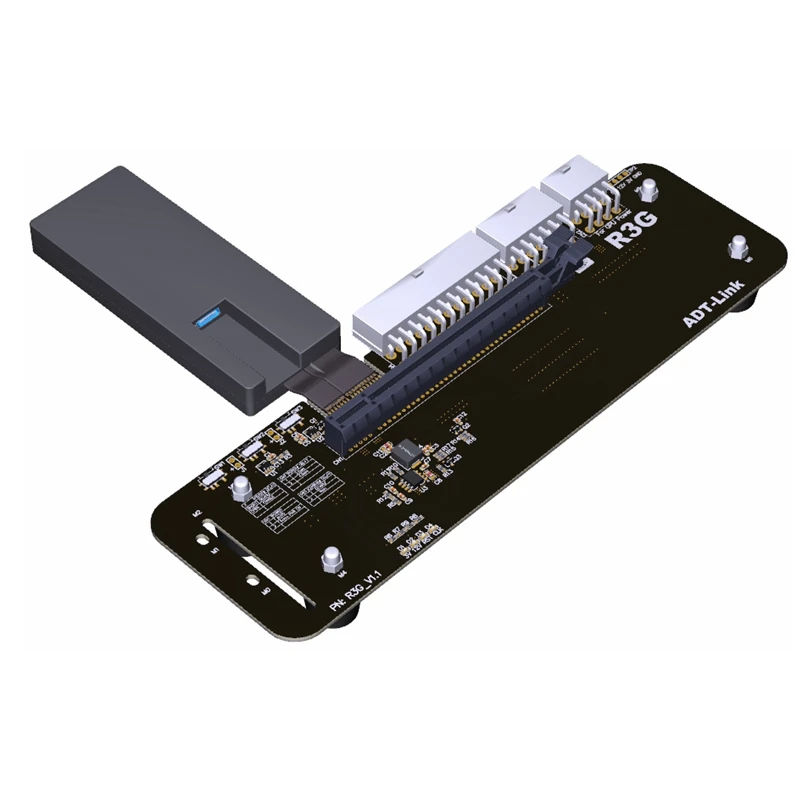

Экранирование EMI с проводящим полимером

Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшить вес удлинитель для головок.

Описание длины кабеля:

Длина кабеля серии R3G 25 см или 50 см может быть выбрана, Ниже указана длина линии 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

Поддерживаемый источник питания-DELL 8-pin 12V/18A/220W, или стандартный блок питания PSU. Источник питания должен быть готов покупателем или приобретен отдельно.

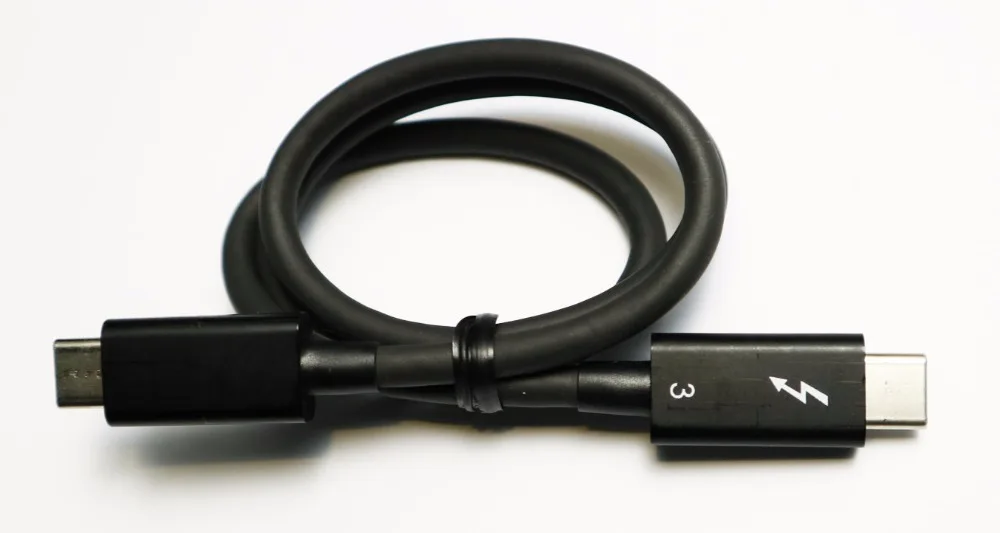

Посылка включает 50 см кабель Thunderbolt 3 type-c

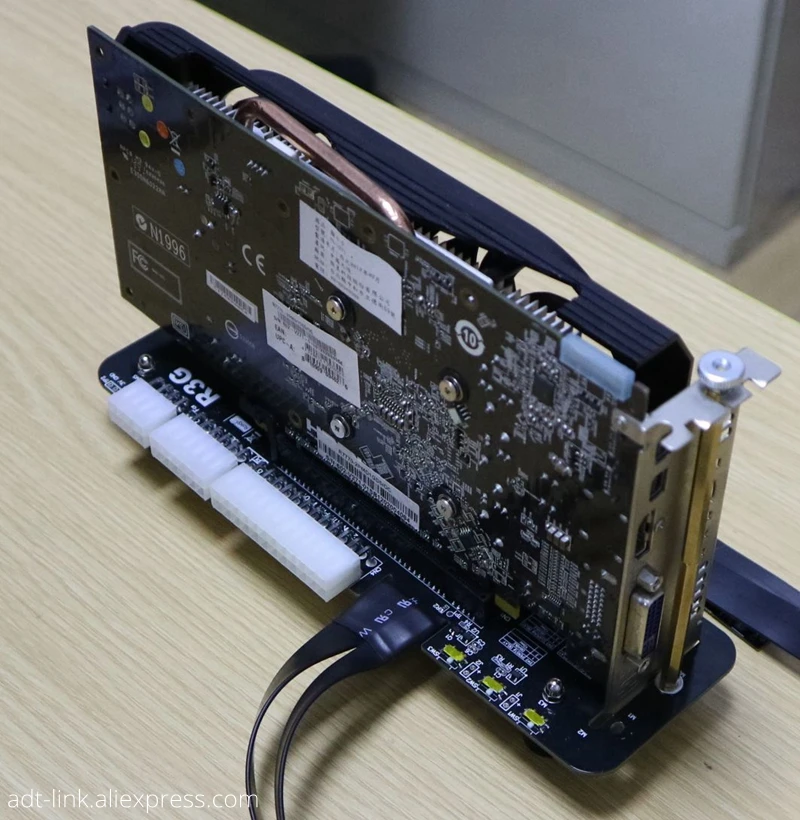

Фото:

24P_ATX и 4P_CPU вход питания, 8P_GPU выходная мощность.

Аксессуары для продукта, прилагается к следующей видеокарте шнур питания ниже

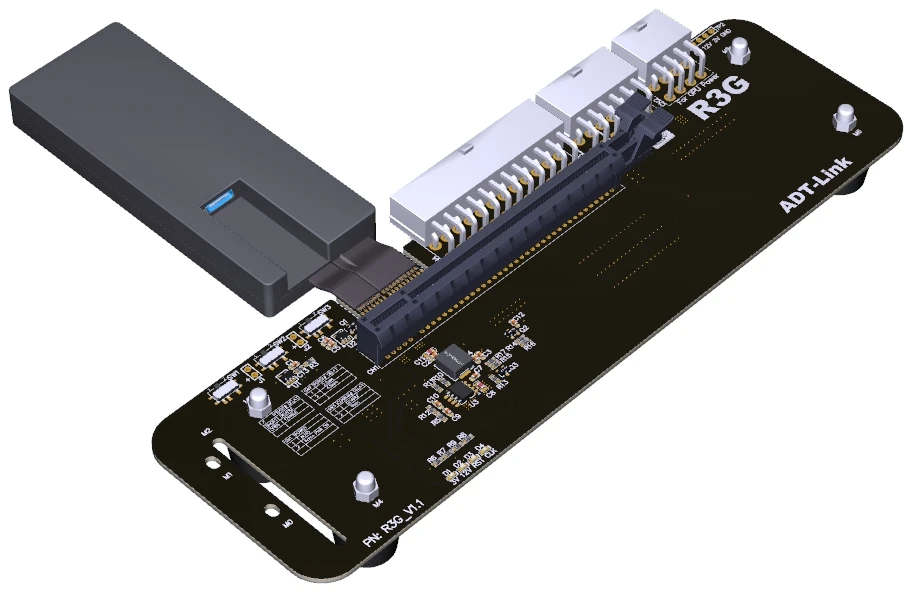

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, perst # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

Установка шаги:

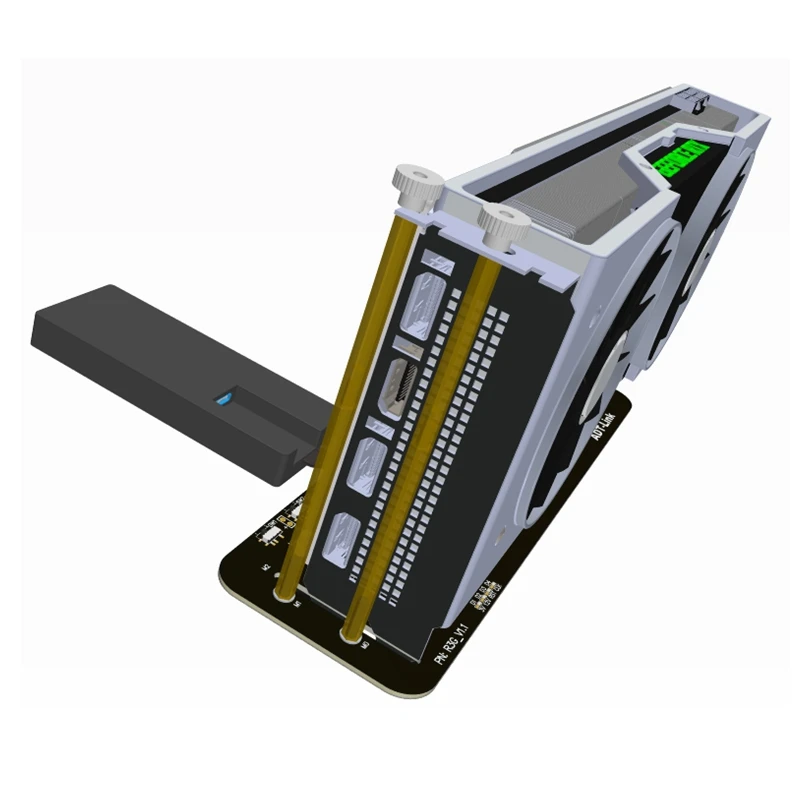

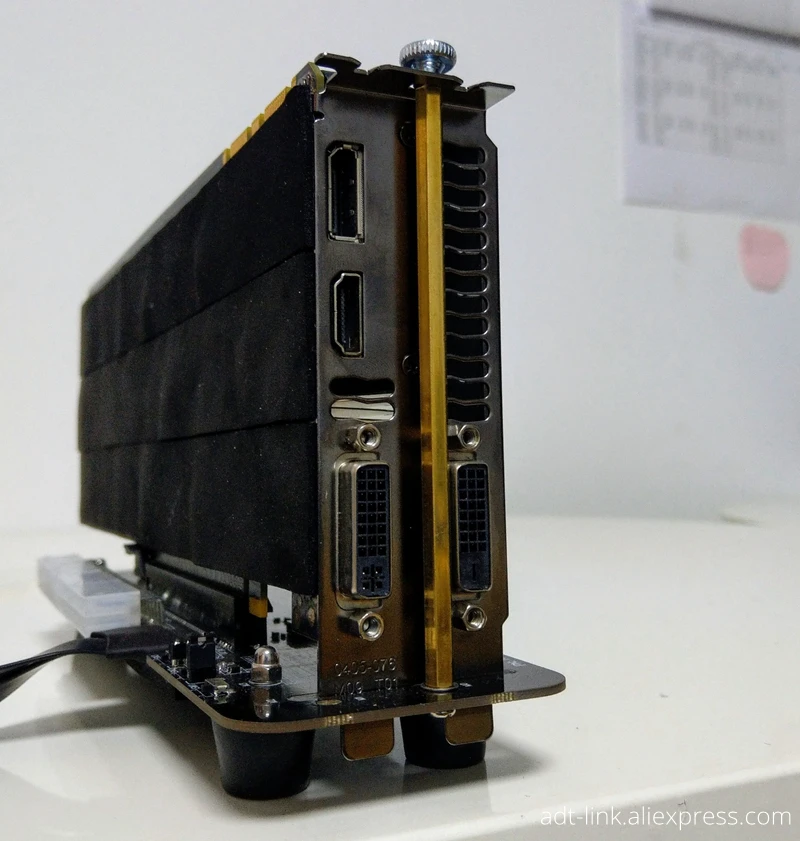

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

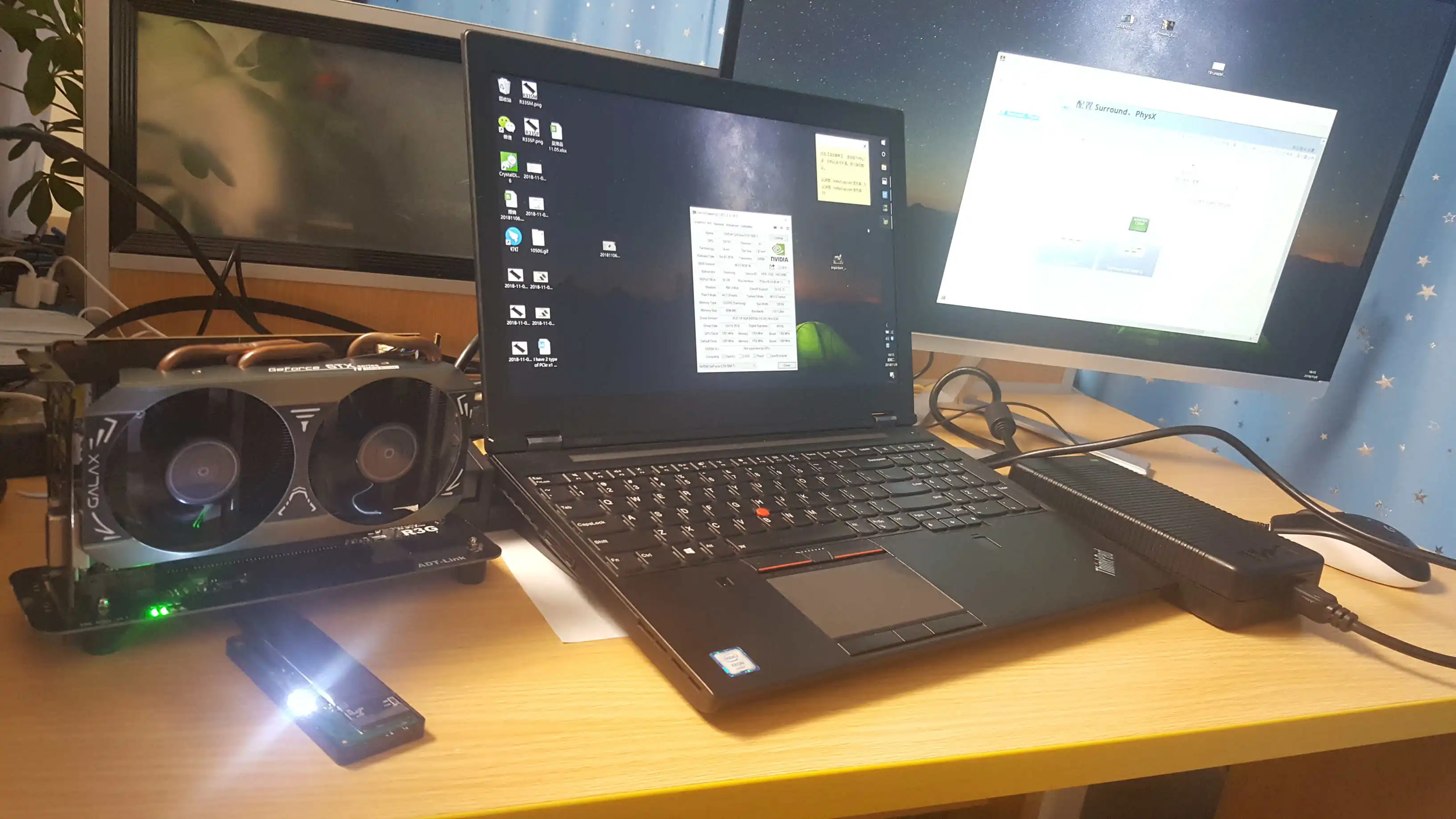

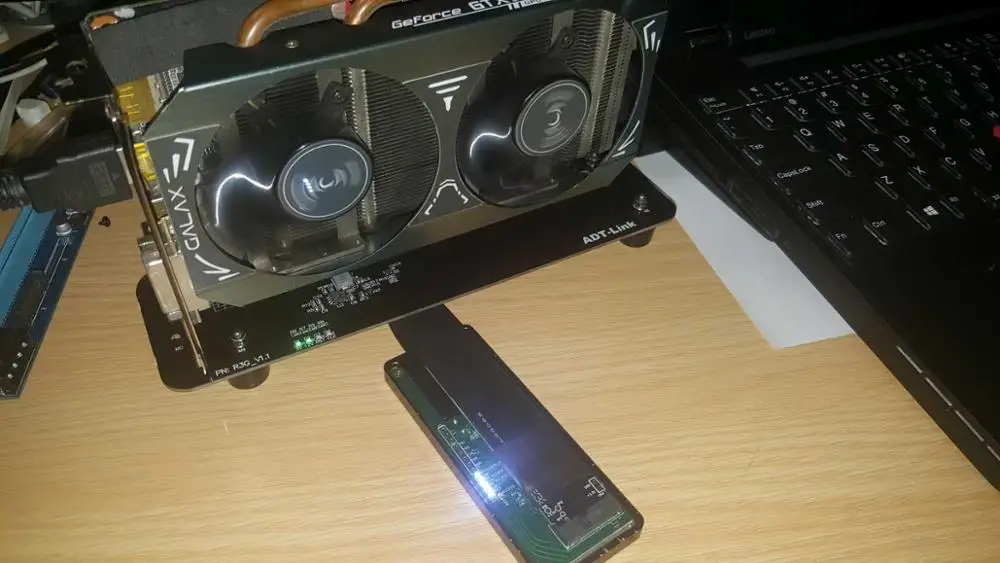

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания, блок питания ATX источника питания автоматически запустит вентилятор для того чтобы повернуть. В том случае, если вы пользуетесь DELL источника питания, зеленый светильник будет зафиксировано какое-либо движение. В это время плата R3G включит два зеленых светильника. Система будет распознать карту памяти автоматически. Пожалуйста, установите драйвер видеокарты. Установка фар дальнего света, процесс может стимулировать компьютер для перезапуска.

4. Отделка.
