* Обратите внимание, что это только контроллер, компрессор в комплект не входит.

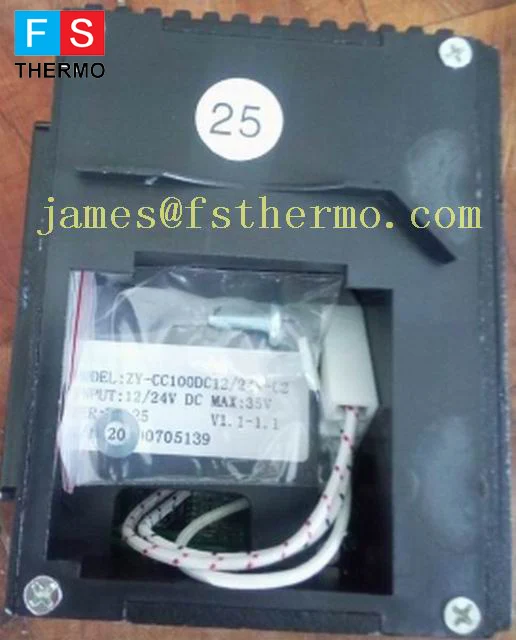

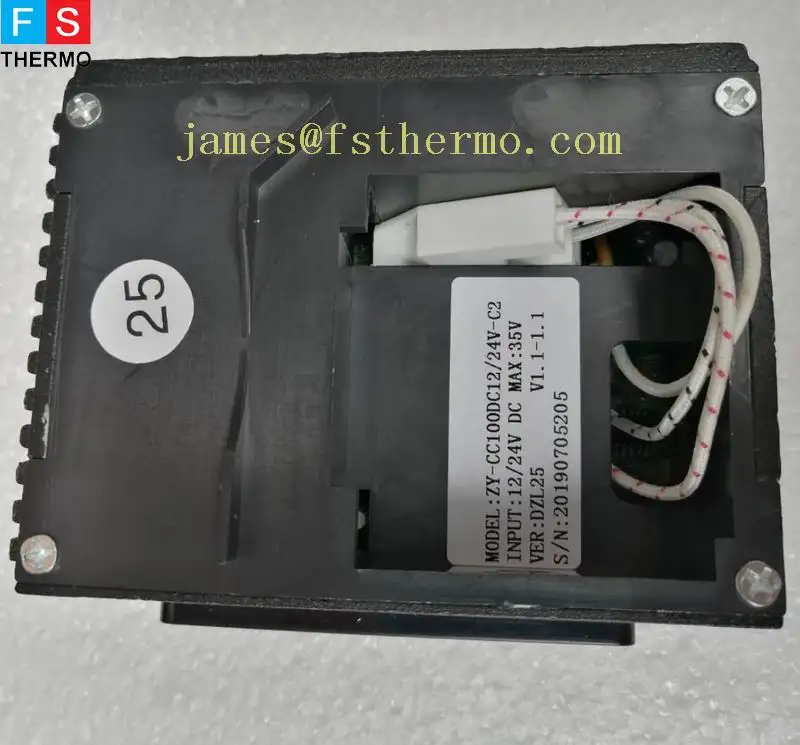

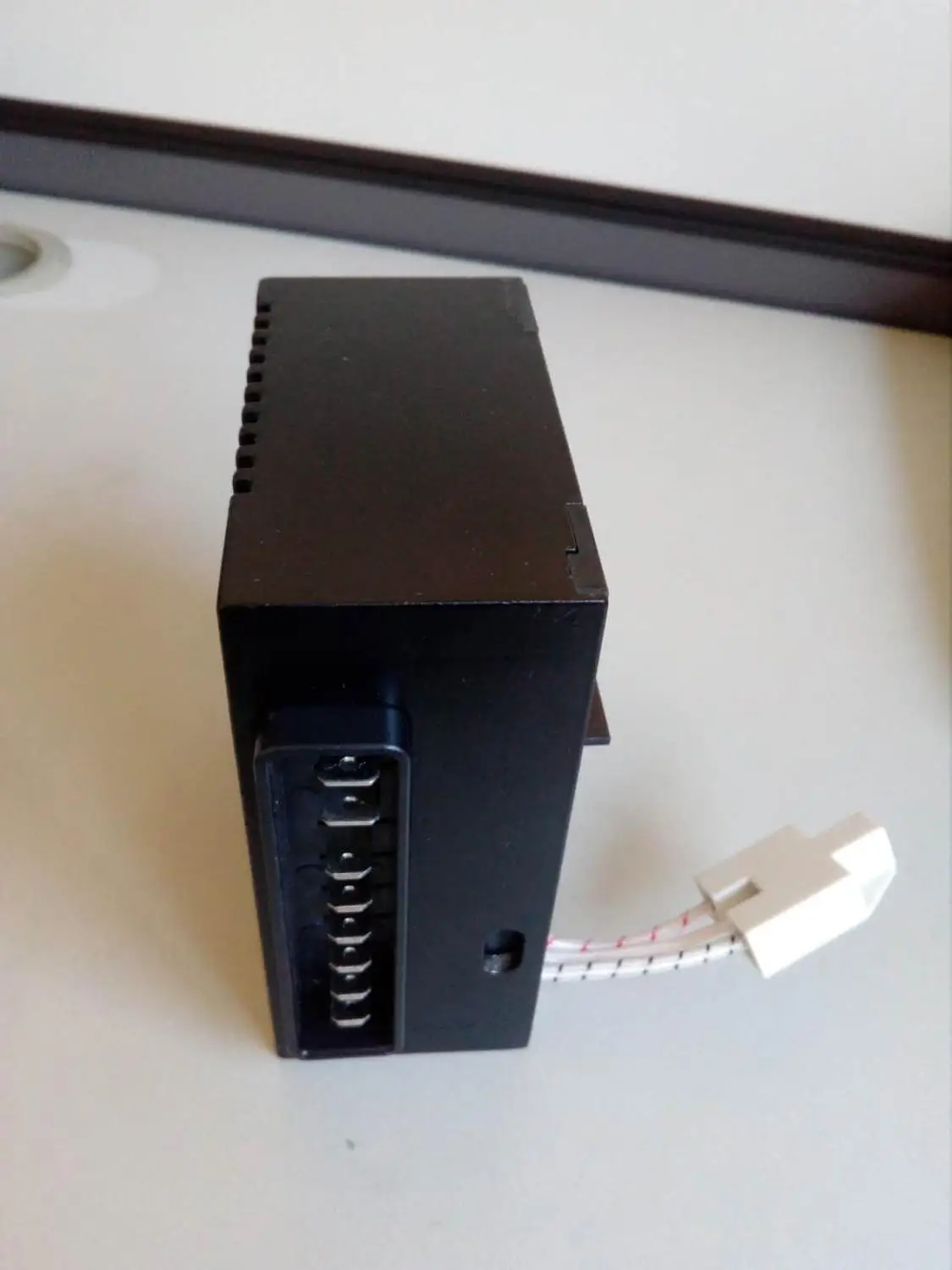

Электрический бокс для портативного компрессора klima dc 12 вольт
HT_CC100DC12/24V-A инструкции

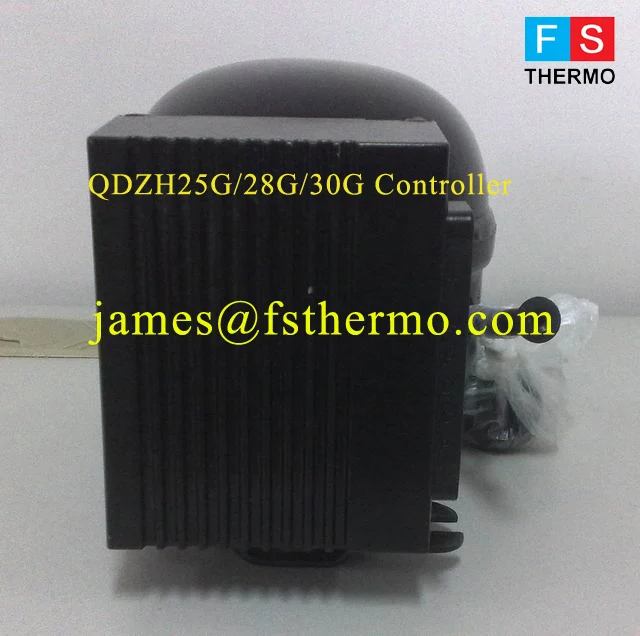

Электронный блок для компрессоров QDZH35H
Размеры провода (табл. 2)
AWG
Датчик
Крест setion(Мм2)
Максимальная длина * 12 В постоянного тока
Ft. m
Максимальная длина * 24 В постоянного тока
Ft. m
13
2,5
8
2,5
16
5
12
4
13
4
26
8
10
6
20
6
39
12
8
10
33
10
66
20
* Длина между аккумулятором и электронным блоком
Стандартные настройки защиты аккумулятора (табл. 3)
12 В выход
V
12В вход
V
24Vcut-out
V
Вход 24В
V
10,4
11,7
22,8
24,2
Настройки скорости компрессора (табл. 4)
Скорость двигателя
(Об/мин)
Резистор (8)Ω
C/T напряжение
V
2000
0
0,87 ~ 1,02
2100
51
1,02 ~ 1,17
2200
100
1,17 ~ 1,32
2300
150
1,32 ~ 1,48
2400
200
1,48 ~ 1,63
2500
277
1,63 ~ 1,78
2600
330
1,78 ~ 1,93
2700
400
1,93 ~ 2,08
2800
490
2,08 ~ 2,24
2900
586
2,24 ~ 2,39
3000
692
2,39 ~ 2,54
3100
816
2,54 ~ 2,69
3200
963
2,69 ~ 2,84
3300
1137
2,84 ~ 3,0
3400
1331
3,0 ~ 3,15
3500
1523
3,15 ~ 3,61
Стоп
> 3000
3,61 ~ 5
Дополнительные Настройки защиты аккумулятора (табл. 1)
Резистор
(9) кОм
12ВВырез
V
12ВВрезка
V
12ВМакс
Напряжение
24ВВырез
V
24ВВрезка
V
24ВМакс
Напряжение
0
9,6
10,9
17,0
21,3
22,7
31,5
1,6
9,7
11,0
17,0
21,5
22,9
31,5
2,4
9,9
11,1
17,0
21,8
23,2
31,5
3,6
10,0
11,3
17,0
22,0
23,4
31,5
4,7
10,1
11,4
17,0
22,3
23,7
31,5
6,2
10,2
11,5
17,0
22,5
23,9
31,5
8,2
10,4
11,7
17,0
22,8
24,2
31,5
11
10,5
11,8
17,0
23,0
24,5
31,5
14
10,6
11,9
17,0
23,3
24,7
31,5
18
10,8
12,0
17,0
23,6
25,0
31,5
24
10,9
12,2
17,0
23,8
25,2
31,5
33
11,0
12,3
17,0
24,1
25,5
31,5
47
11,1
12,4
17,0
24,3
25,7
31,5
82
11,3
12,5
17,0
24,6
26,0
31,5
220
9,6
10,9
17,0
21,3
22,7
31,5
Спецификация контроллера
Электронный блок представляет собой устройство двойного напряжения. Это означает, что один и тот же блок может использоваться как в системах питания 12 В, так и в системах питания 24 В. Максимальное напряжение составляет 17 в для системы 12 В и 31,5 в для системы питания 24 В. Макс. Температура окружающей среды 55 °C. Электронный блок имеет встроенную термозащиту, которая включается и останавливает работу компрессора, если температура электронного блока становится слишком высокой.
Установка (рис. 1)
Подключите Клеммную вилку от электронного блока к клемме компрессора. Установите электронный блок на компрессор, защелкнув крышку над головкой винта (1).
Источник питания (рис. 1)
Электронный блок всегда должен быть подключен напрямую к аккумуляторным стойкам (2). Подключите плюс к+И минус к-, В противном случае электронный блок
Не будет работать. Электронный блок защищен от обратного подключения аккумулятора. Для защиты установки предохранитель (3) должен быть установлен в+Кабель как можно ближе к аккумулятору. Рекомендуется предохранитель 15 А для предохранителя 12 В и а для цепей 24 В. Если Используется Главный переключатель (4), он должен быть рассчитан на ток мин. 20 А. Размеры провода вСтол. 2Необходимо соблюдать. Избегайте дополнительных соединений в системе повышения мощности, чтобы предотвратить падение напряжения от влияния на настройку защиты аккумулятора.
Защита аккумулятора (рис. 1)
Компрессор останавливается и снова запускается в соответствии с установленными пределами напряжения, измеренными на+И-Клеммы электронного блока. Стандартные настройки для систем питания 12 В и 24 В отображаются отСтол. 3. Другие настройки(Стол. 1)Не являются обязательными, если соединение, включающее резистор (9), установлено между клеммамиCИП.
Термостат (рис. 1)
Термостат (7) подключен между клеммамиCИТ. Без какого-либо резистора в цепи управления компрессор с электронным блоком будет работать с фиксированной скоростью2000 об/минКогда термостат включен. Другие фиксированные скорости компрессора в диапазоне от 2000 до 3500 об/мин могут быть получены при установке резистора (8) для регулировки напряжения (в) цепи управления. Значения резисторов для различных скоростей двигателя отображаются изСтол. 4.
Вентилятор (опционально, рис. 1)
Между клеммами можно подключить вентилятор (5)+ИF. Подключите плюс к+И минус кF. Так как выходное напряжение между клеммами+ИFВсегда регулируется до 12 В,Вентилятор 12 В должен использоваться как для систем питания 12 В, так и для систем питания 24 В.Выход вентилятора может обеспечивать постоянный ток0,5 Aavg. Во время запуска допускается более высокое потребление тока в течение 2 секунд.
Светодиодный (опционально, рис. 1)
Между клеммами может быть подключен светодиод 10 мА (светодиодный ОД)(6)+ИД.В случае, если электронный блок записывает операционную ошибку, Диод будет мигать несколько раз. Количество вспышек зависит от того, какая операционная ошибка была зафиксирована. Каждая вспышка будет длиться 1/5 секунды. После фактического количества вспышек возможна задержка без Вспышек, поэтому последовательность каждой записи ошибок повторяется каждые 3 минуты.
Таблица 5
Количество вспышек
Тип ошибки
1
Защита аккумулятора с вырезом(Напряжение выходит за пределы настройки отключения).
2
Вентилятор с вырезом по току(Вентилятор загружает электронный блок с более чем 1Apeak).
3
Ошибка запуска двигателя(Ротор заблокирован или дифференциальное давление в холодильной системе
Слишком высокий (>6 бар)
4
Погрешность минимальной скорости двигателя(Если холодильная система слишком сильно нагружена, двигатель не может
Поддерживает минимальную скорость 1850 об/мин или контроллер не может найти положение ротора).
5
Тепловой вырез электронного блока(Если холодильная система слишком сильно нагружена, или если
Температура окружающей среды высокая, электронный блок будет работать слишком сильно (температура корпуса> 75 °C).
6
Сбой оборудования контроллера(Контроллер обнаруживает аномальные параметры).
Техническое превосходство:
1. Повышающий регулятор с использованием скоростного компрессора, электрического компрессора для уменьшения потери меди; Уровень инвертора не будет принят после способа измельчения, чтобы уменьшить износ контроллера, В то же время повышение эффективности двигателя постоянного тока; Использование энергосберегающих устройств и программных технологий с низким энергопотреблением, Так что контроллер статического потребления энергии <3 мА ~ 5 мА (вход 12 В ~ 30 В постоянного тока).
2. Регулятор тока с многоуровневыми функциями управления, самая большая мощность 150 Вт, в зависимости от изменений в компрессоре кондиционирования нагрузки для достижения выходной мощности ограничения скорости.
3. Примечания:
1. Контроллер питания, пожалуйста, прочтите руководство; И проверьте правильность соединения, неправильное соединение может повредить контроллер;
2. Контроллер не может быть больше значения входного напряжения 35 В постоянного тока.
