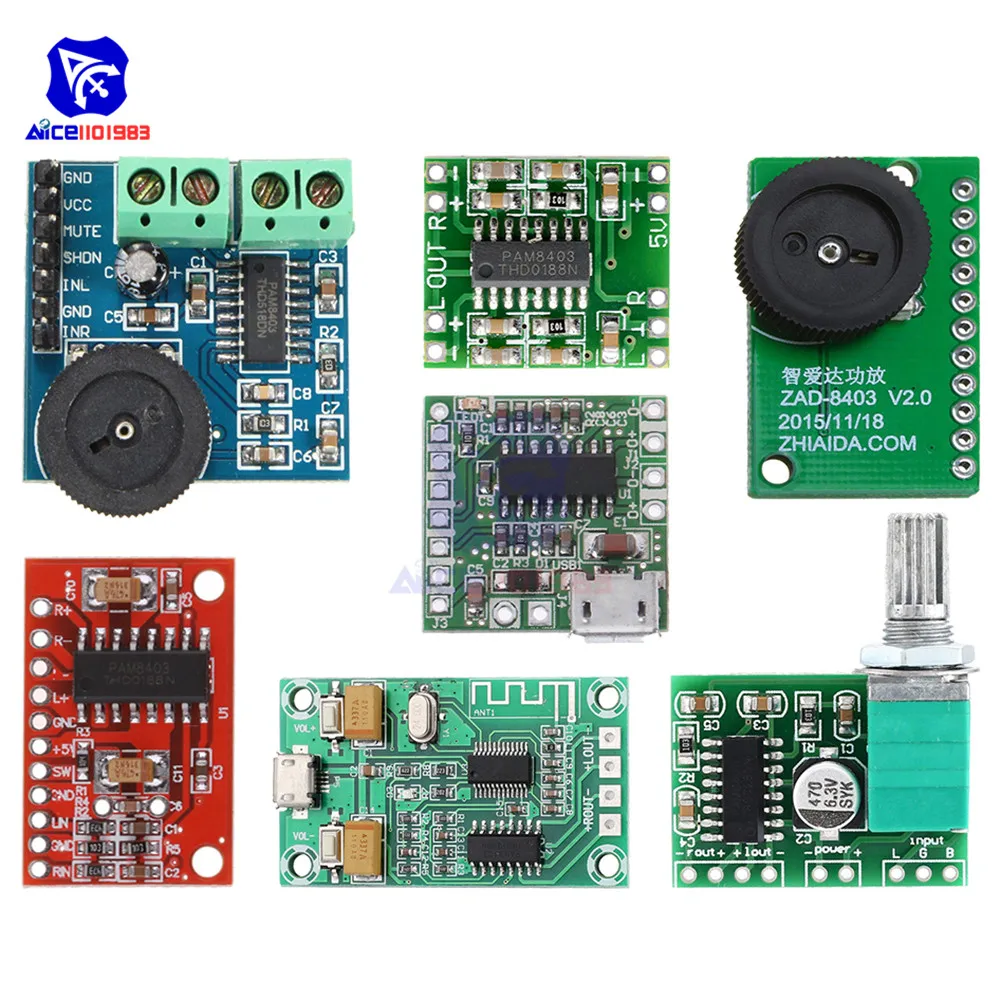

Цифровой усилитель звука PAM8403 Class D DC 5 в 2-канальный Micro USB, модуль платы 2*3 Вт, регулятор громкости, переключатель, плата стерео усилителя

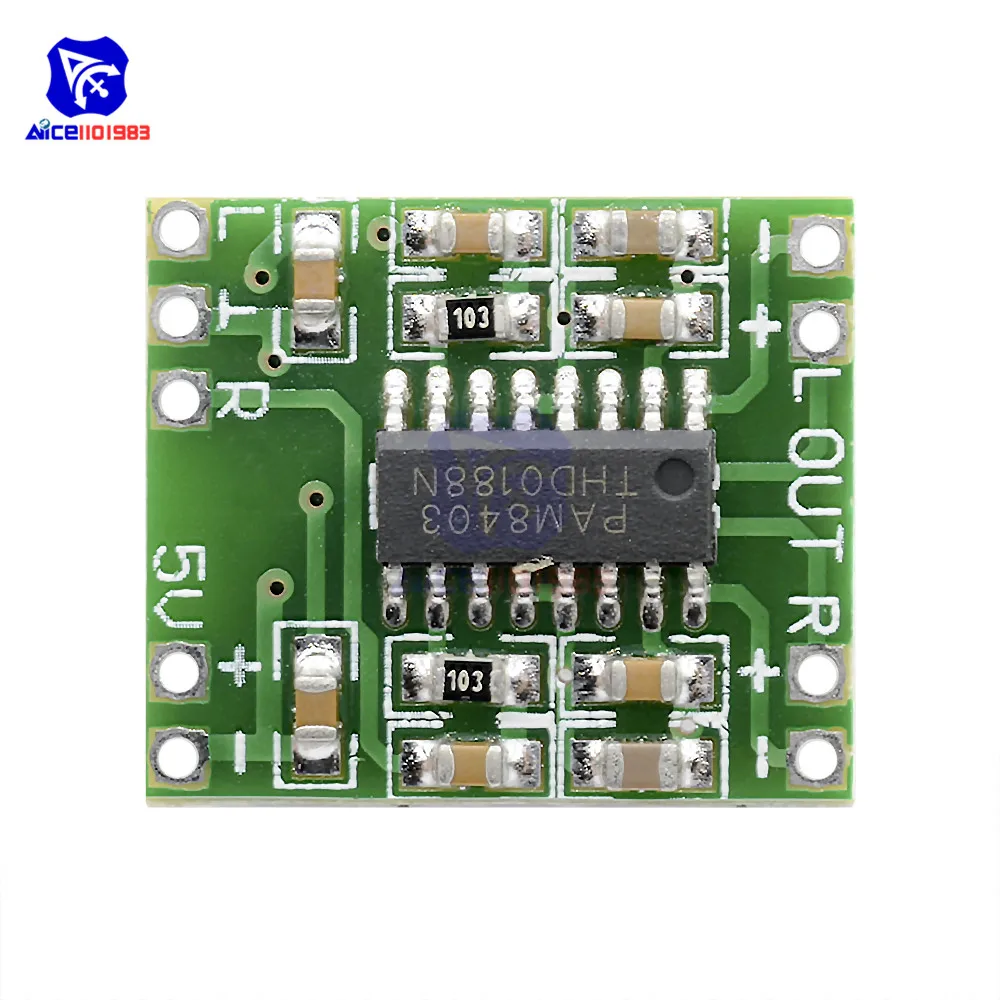

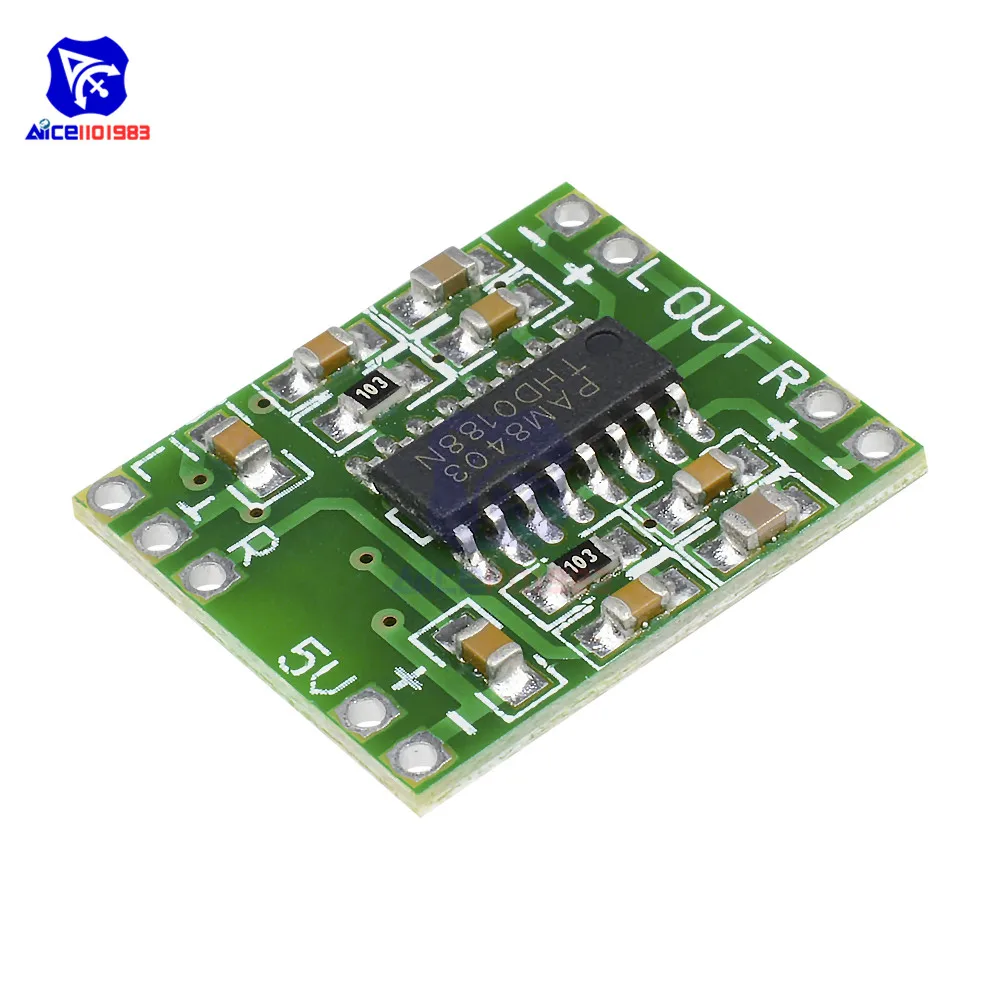

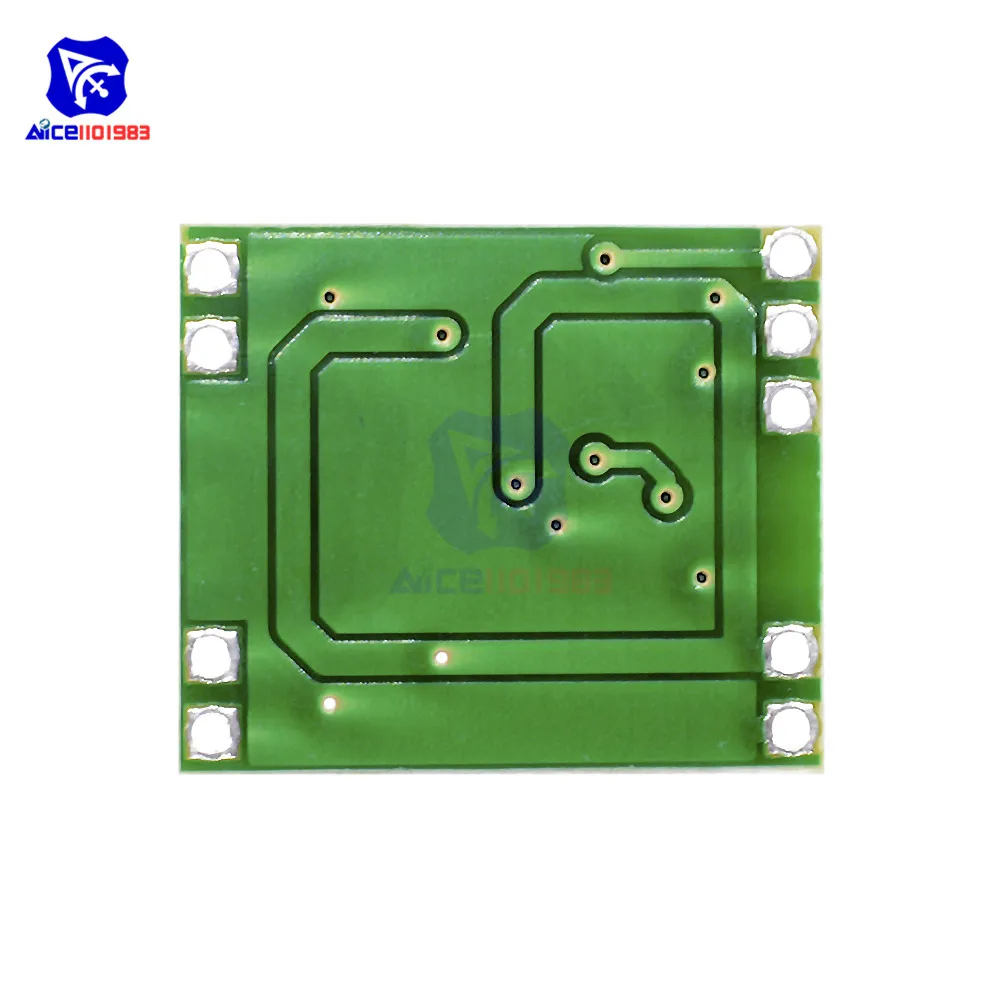

[Плата усилителя PAM8403]

Описание:1. Передовые микроустройства, объем: 1,85*2,11 см2. Отличное подавление шума в чехол не подключен к входному аудио, ухо близко к динамику не может слышать никакого шума3. Двухканальный стерео, 5 в источник питания может выводить мощность 3 Вт + 3 Вт, может непосредственно управлять 4 8 малой выходной мощностью динамика, полный энергии, хорошее качество звука.4. Уникальный без LC фильтра класса D Цифровой платы питания, и может быть использован непосредственно на питание от USB компьютера.5. Двухпанельная проводка, должным образом решить перекрестный стебель между балансом земного потенциала и канальной проводкой6. Ультра-миниатюрный дизайн, может быть легко помещен во внутреннее пространство для различных цифровых продуктов, Ультра высокая эффективность масштабирования.7. Все используют hine для пайки всей платы, ручная паяльник, качество сварки сопоставимо!8. Номинальное рабочее напряжение 2,5-5 В, ограничение рабочего напряжения 5,5 В.Примечание: выход левого и правого каналов «отрицательного» не может, а затем вместе, в противном случае он будет сжигать IC и заряженный динамик (нагрузка), подключенный раньше.

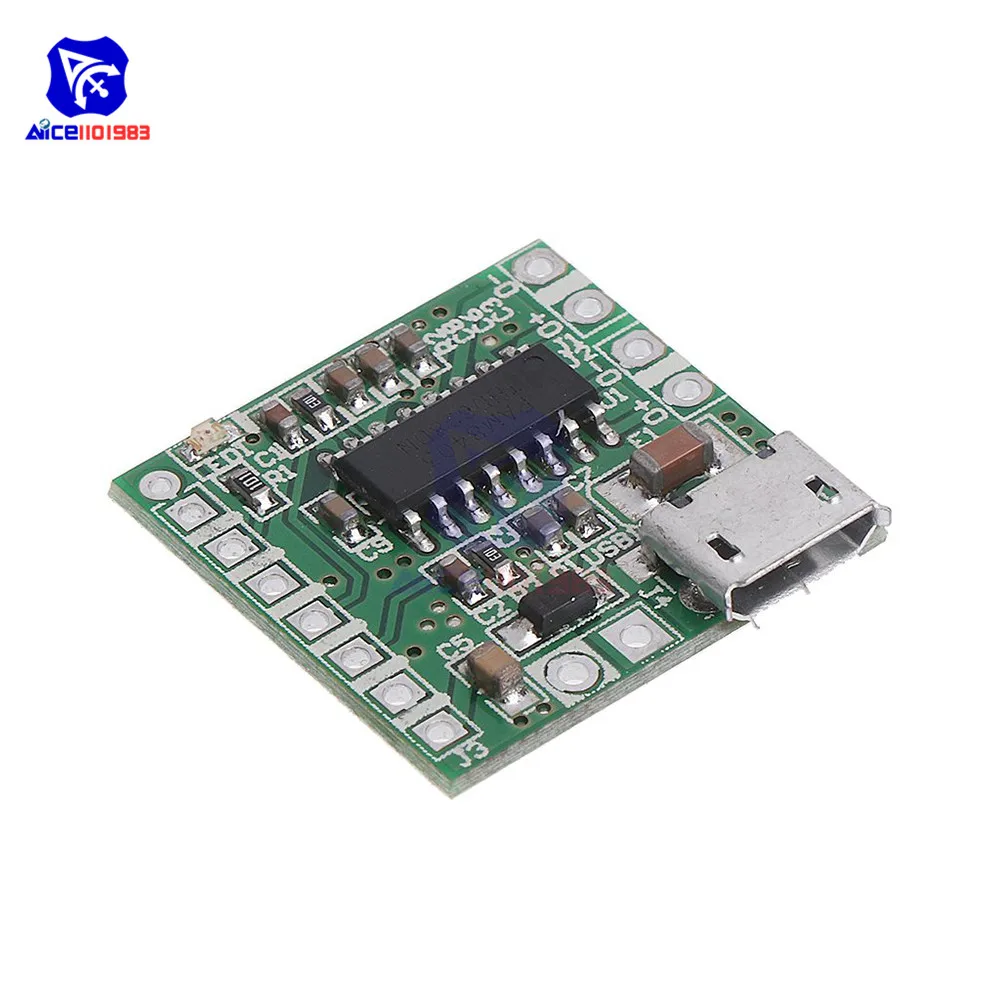

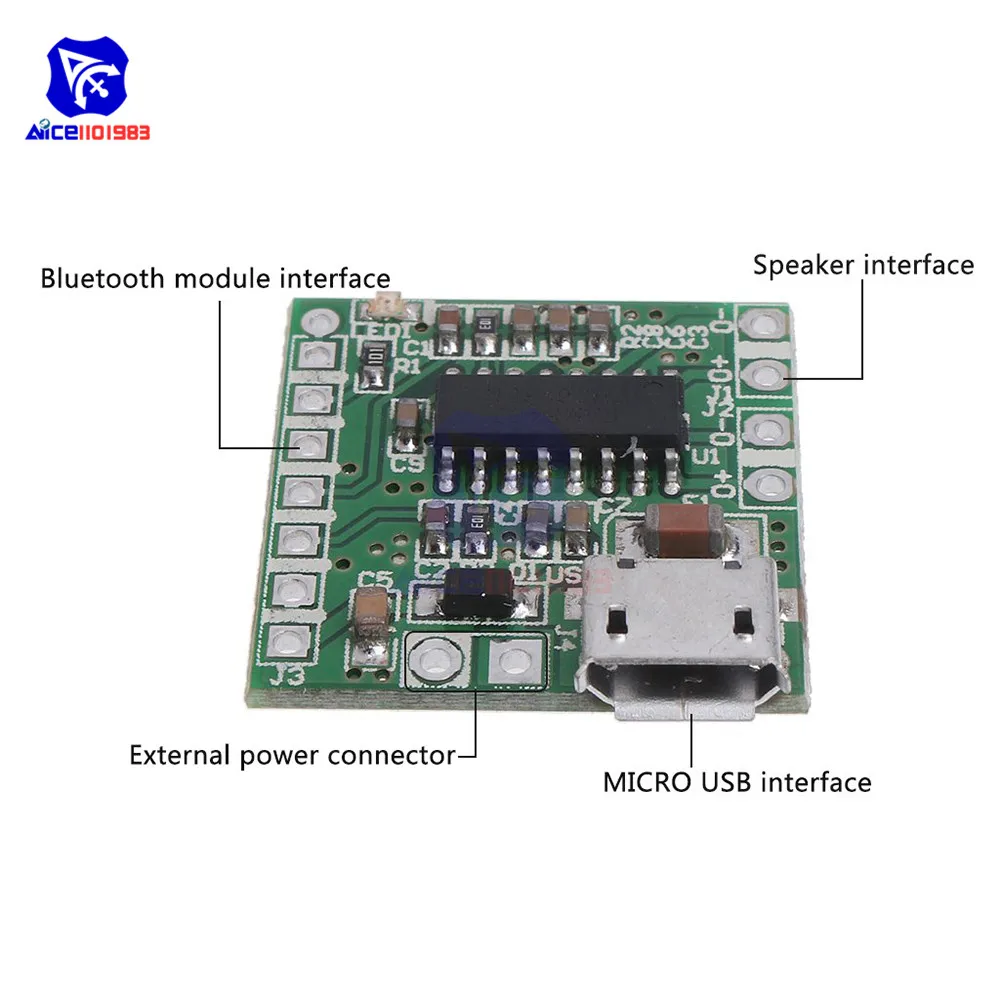

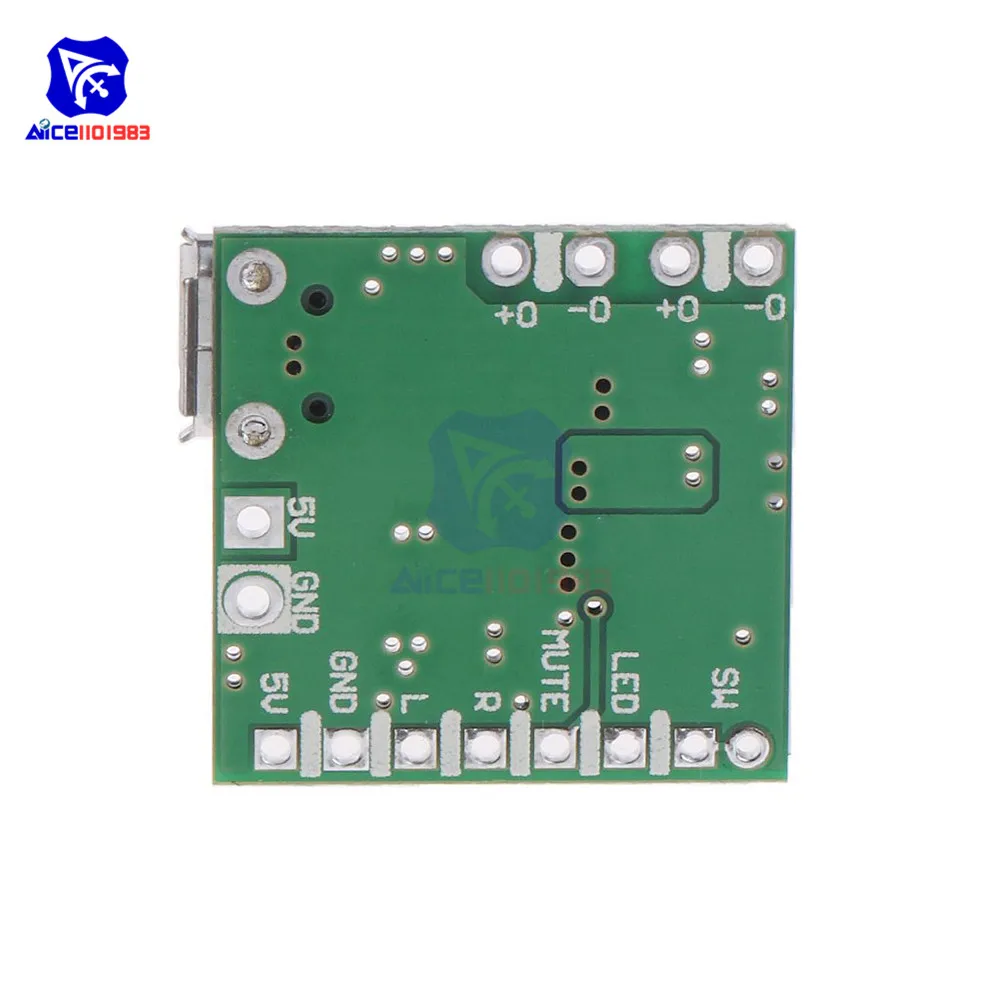

[PAM8403 Плата усилителя Micro USB]

Материнская плата принимает PAM8403 типичный дизайн цепи, принимает блок питания MICRO USB (резервный интерфейс соединения провода), что очень удобно использовать универсальный мобильный телефон зарядное устройство для источника питания. Деталь контейнера резистора принимает стандартизированный процесс SMT, и конструкция проста и стабильна. Интерфейс представляет собой модуль приема аудио Bluetooth, который может быть легко DIY маленький. Плата динамика Bluetooth может отображать Маленькие динамики 8 Ом 4 Ом для всех динамиков частоты или небольших динамиков полного диапазона. Спецификация:Мощность питающее напряжение: DC 3,4 V-5VВыход мощность: 3,0 Вт x 2

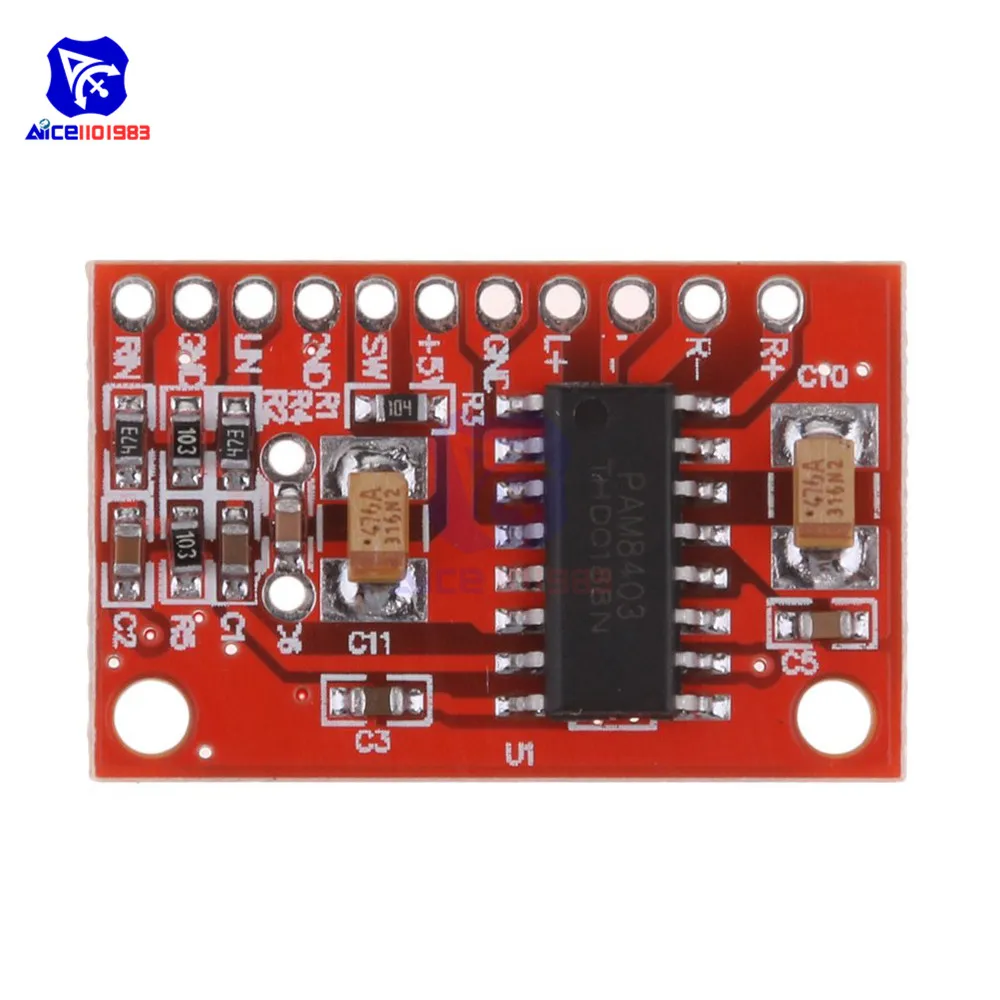

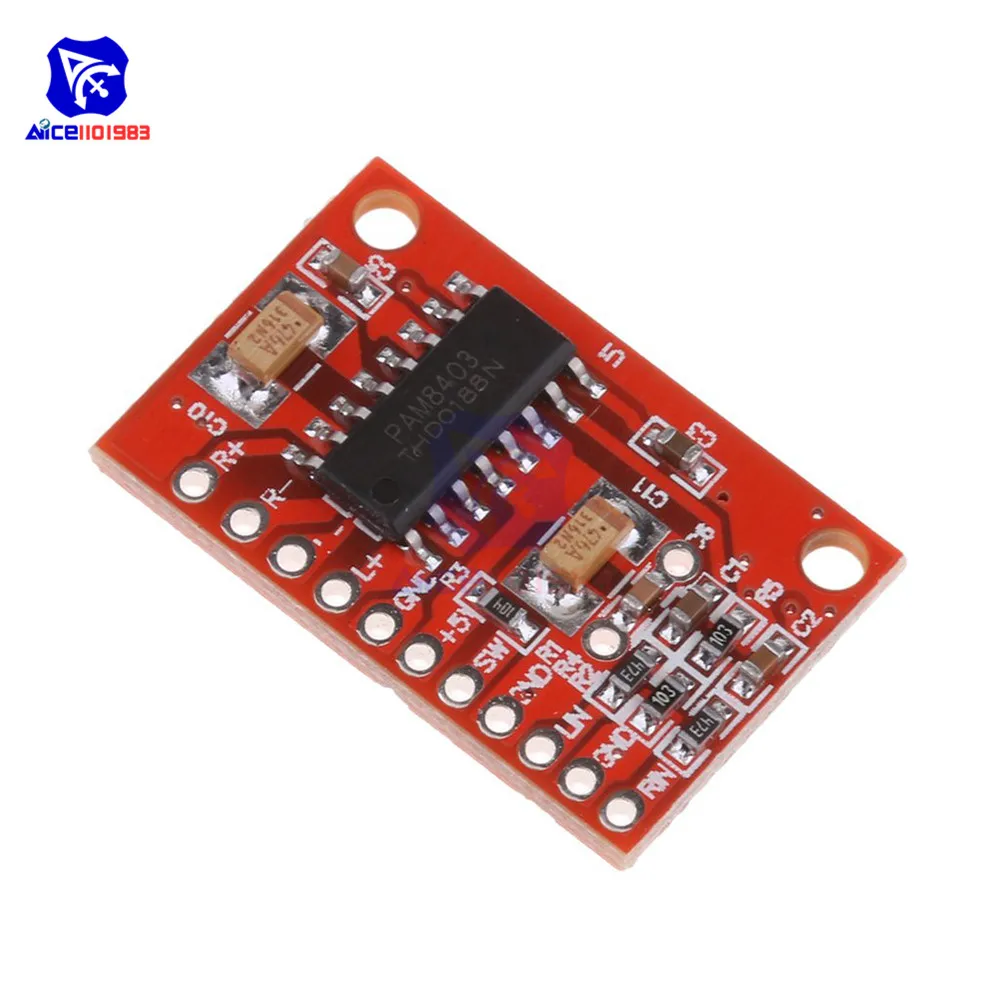

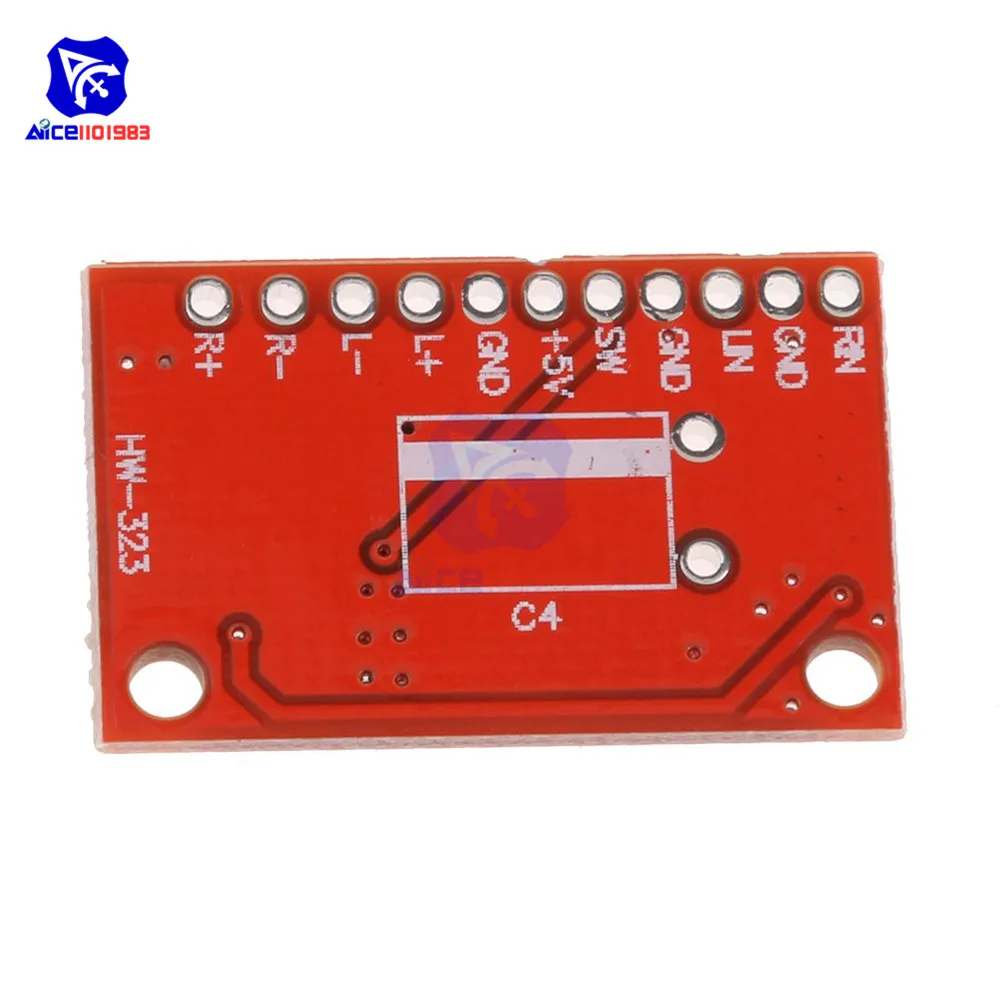

[PAM8403 Плата усилителя красного цвета]

1. Мощность питания AC/DC 2,5-5,5 V.2. Выходная мощность: 3 Вт + 3 Вт (4).3. SNR: 90 дБ.4. Эффективность: > 90%.5. Размеры: 15,5 × 24 мм.Примечание:1. Один литиевая батарея или USB источника питания заказа соответствует нормам почтовой пересылки, также можно использовать в качестве четырех секционный 1,5 V, аккумуляторную батарею при использовании с трансформатором источника питания, необходимо добавить 5V Напряжение цепи, более 6 в выгорит IC.2. + и источник питания не может быть изменен, напряжение питания не может быть более 6 В, в противном случае это повредит IC.3. Были буферы с высоким коэффициентом усиления, не могут изменить параметры устройства платы, не согласуйте с параметрами IC приведет к повреждению.4. Входной провод, пожалуйста, используйте экранированный провод, может повысить функцию защиты от помех, устраняет беспорядочный текущий звук.5. Выход-режим привода CMOS BTL, 4 провода полностью независимы, не Подключайтесь вместе!

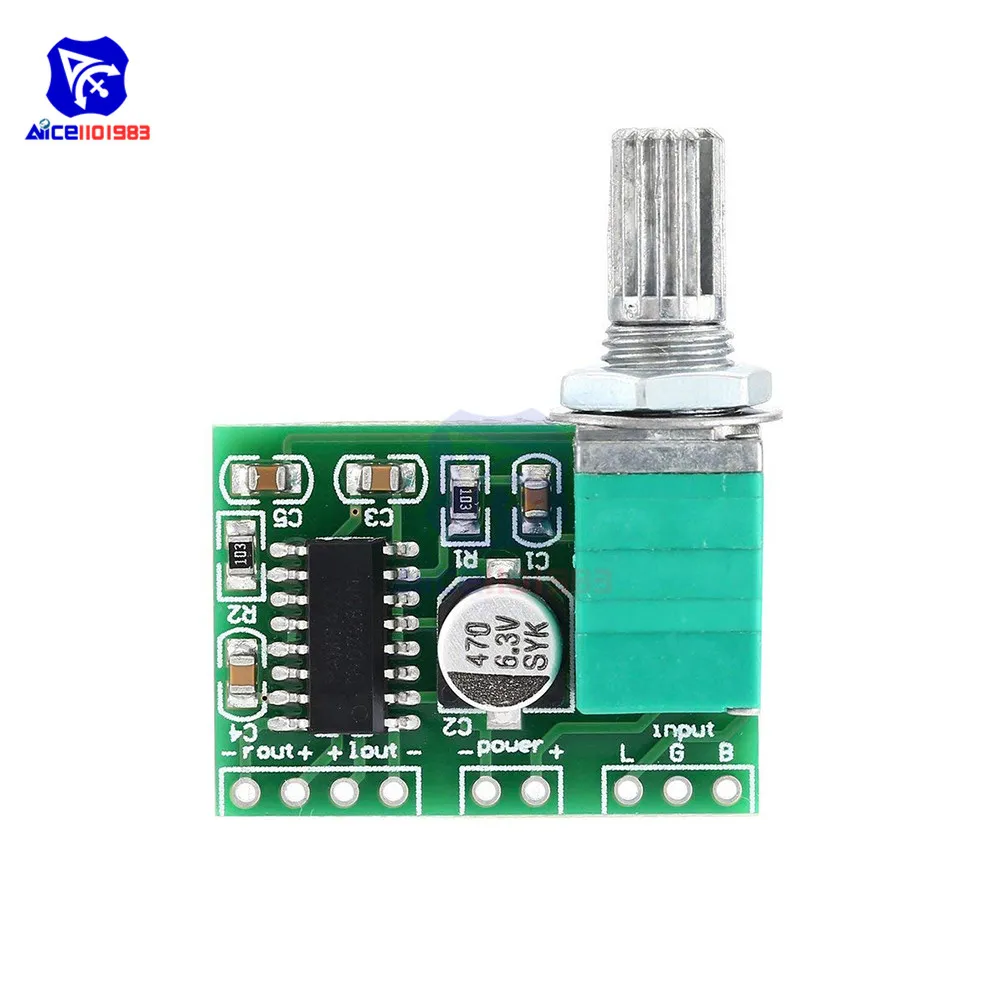

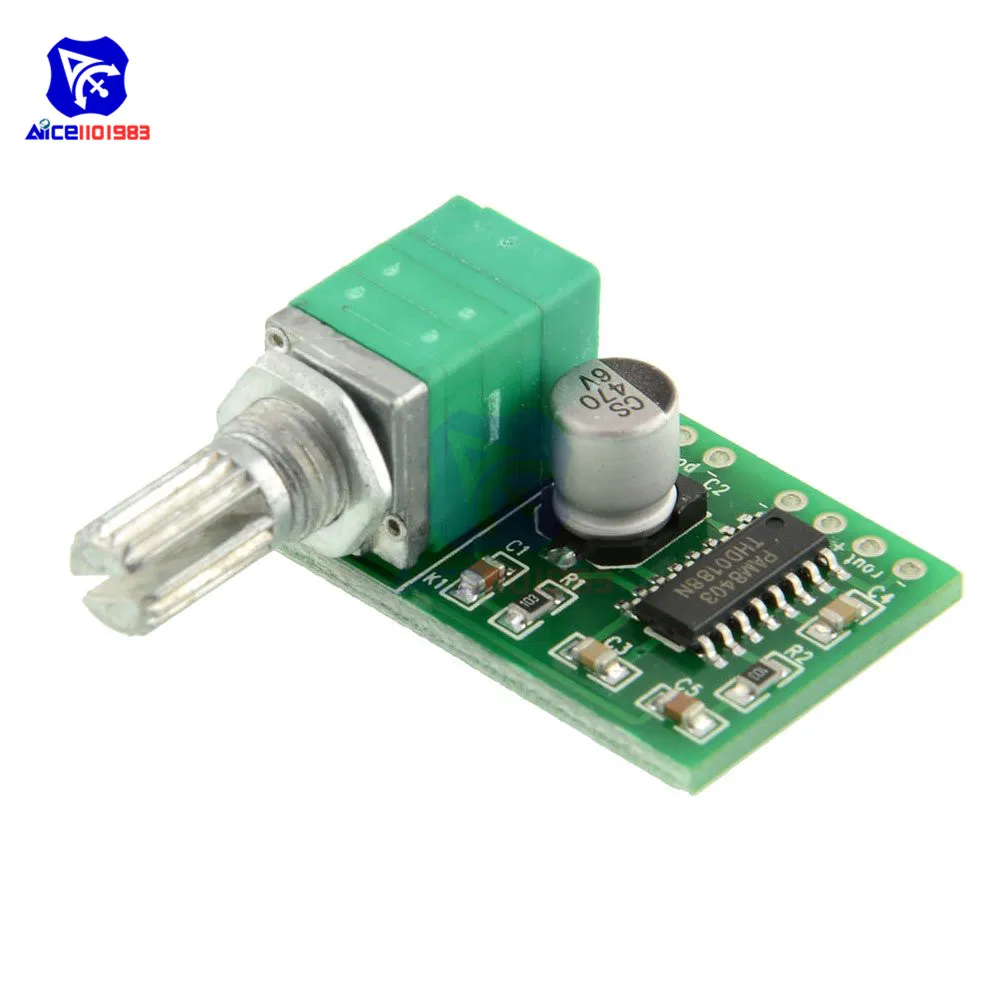

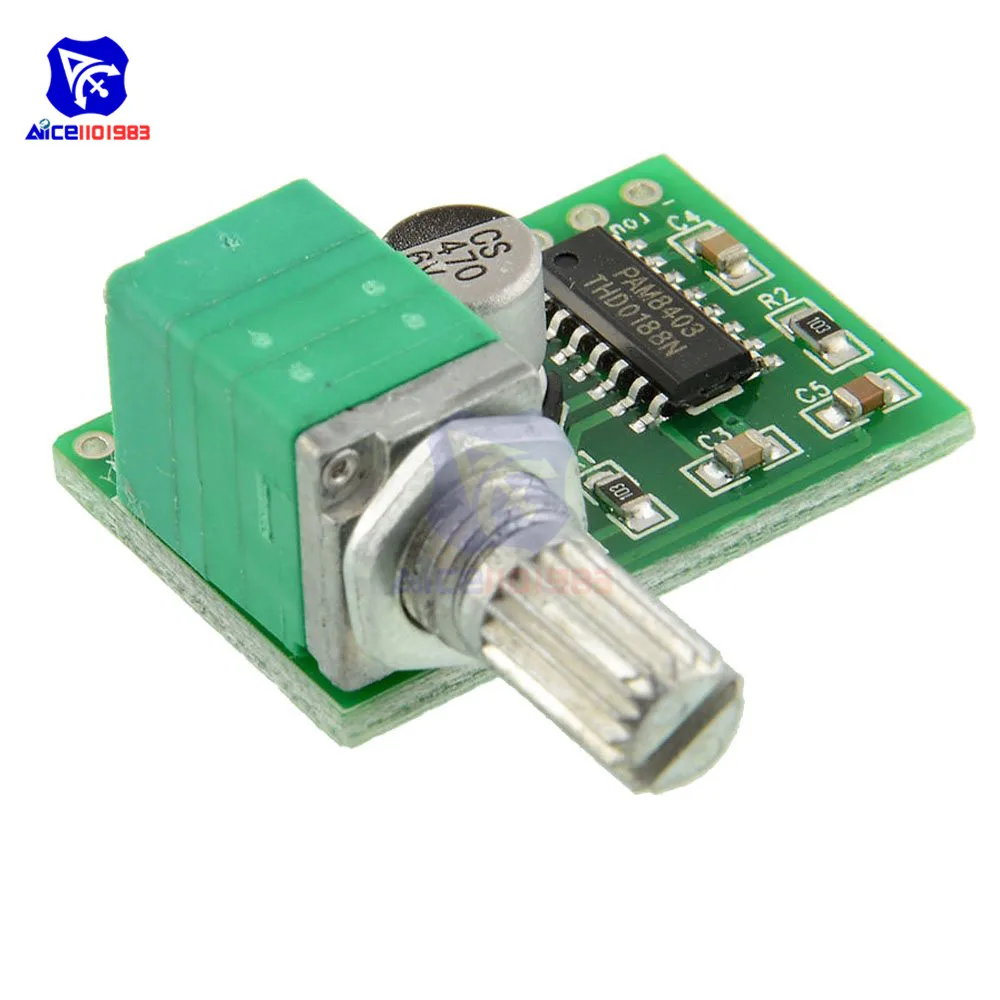

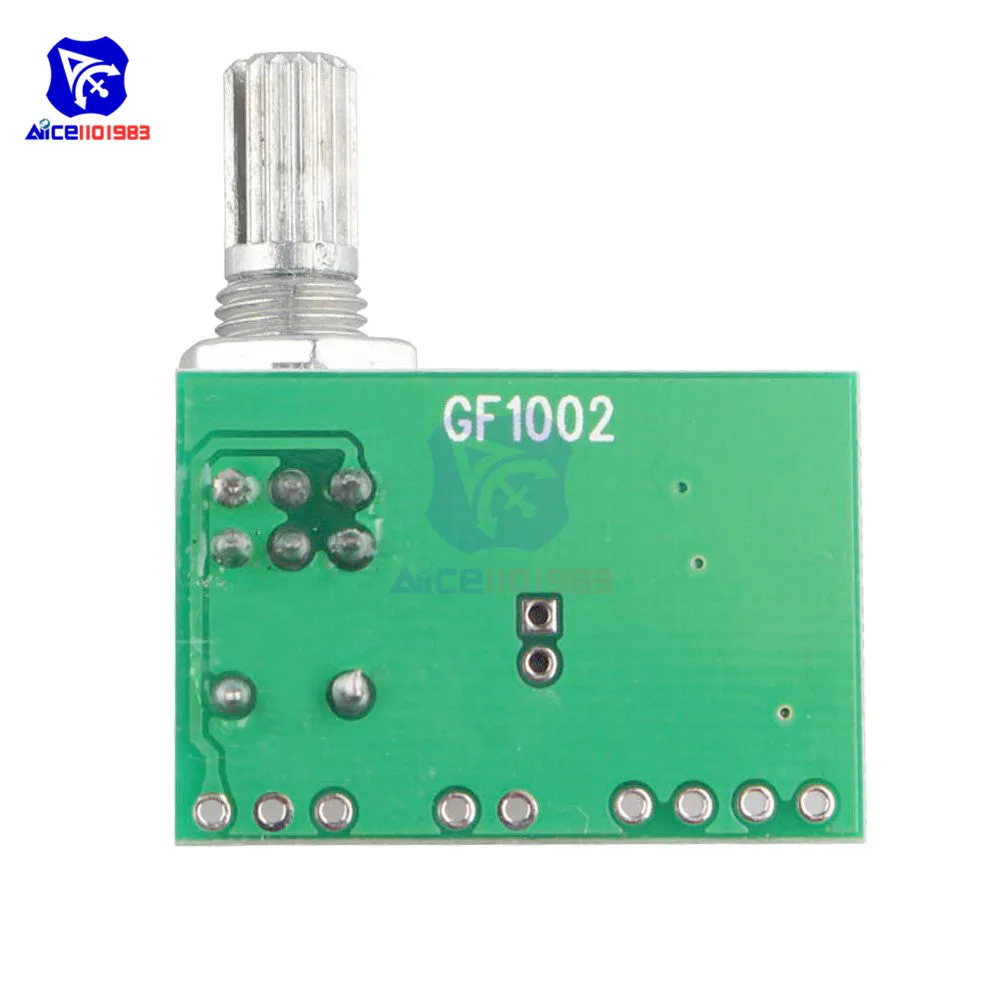

[PAM8403 усилитель платы потенциометра Переключатель]

Мощность поставить диапазон: 2,5-5,5 VМинимальная мощность: 3 Вт * 2Размер: 29,5*20,2*15 мм (не включая выступающий полюс потенциометра)PAM8403-это небольшой цифровой усилитель мощности, высокое качество звука подчеркивает преимущества цифрового чипа;Мощность поставить фильтрации повышен до 470 мкФ (некоторые продавцы будет меньше, чем 100 мкФ даже не постоянной ёмкости, универсальный конденсатор), 1,6 мм стекло листовое волокно;Потенциометр с использованием оригинальной таблицы сопротивления тела;Потенциометр и переключатель могут быть против часовой стрелки, что может непосредственно отключать питание.

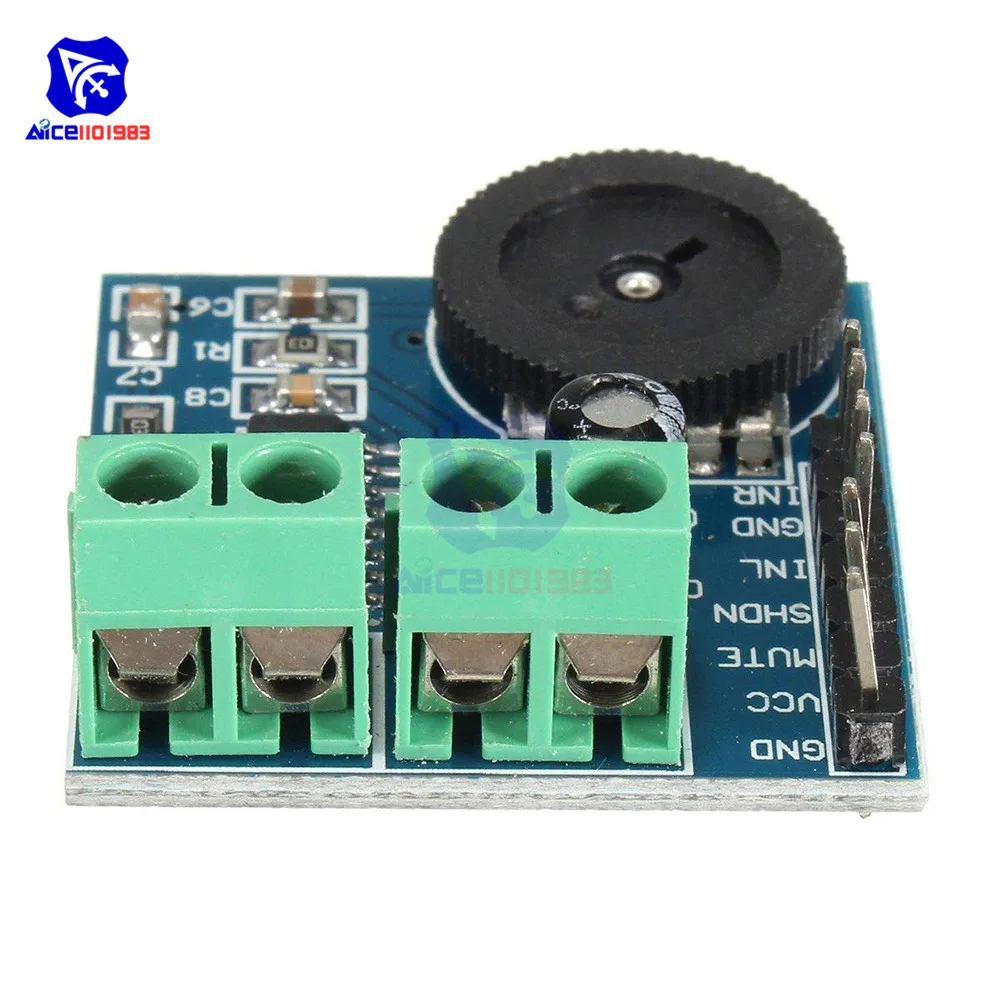

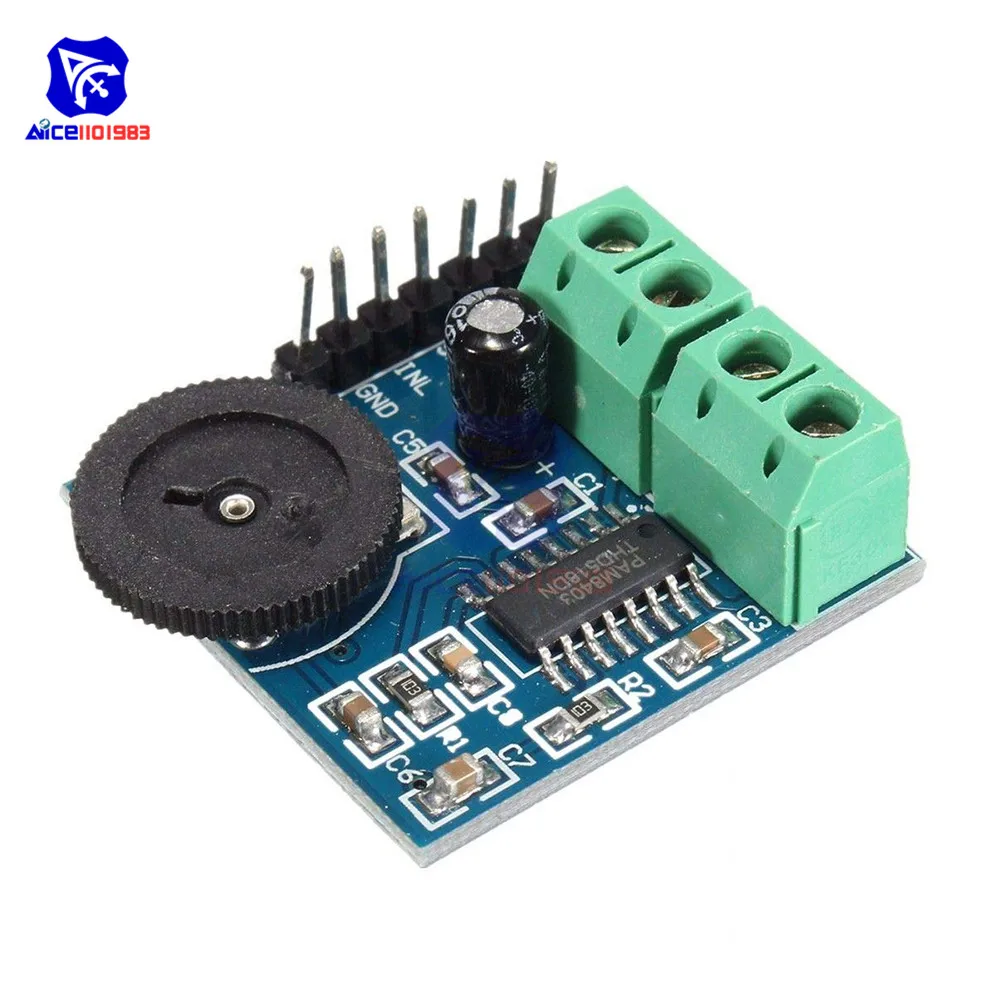

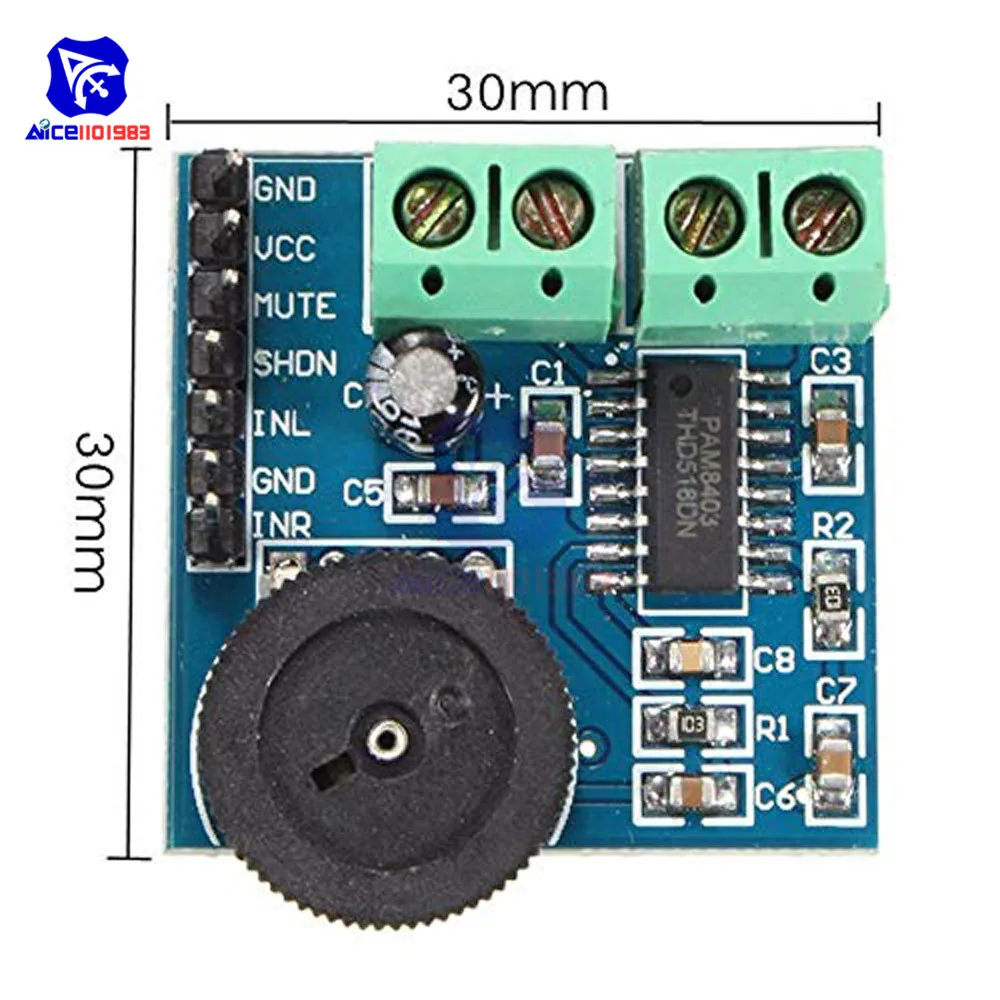

[Регулятор громкости PAM8403 Плата усилителя]

Описание:1. Встроенный PAM8403 Аудио усилитель чип, 3 Вт * 2 стерео безфилтересный аудио усилитель класса D2. Затем 2-ходовой бортовой 5,08 (мм) Шаг 2P терминал, соответственно, левый и правый канал выходной проводки3. Чипы являются штифтами уже приводит к облегчению внешнего контроля устройства4. Рабочее напряжение: 5 В5. Размер платы: 30*30 (мм)

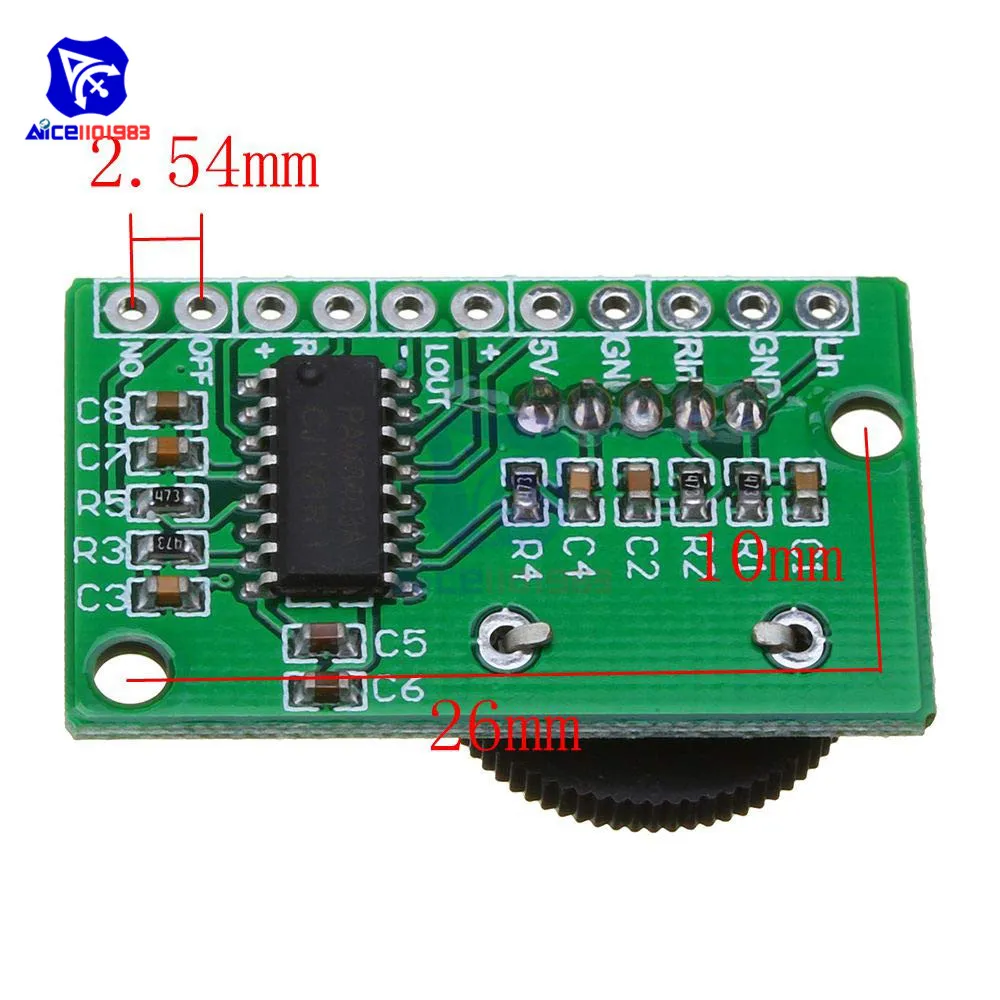

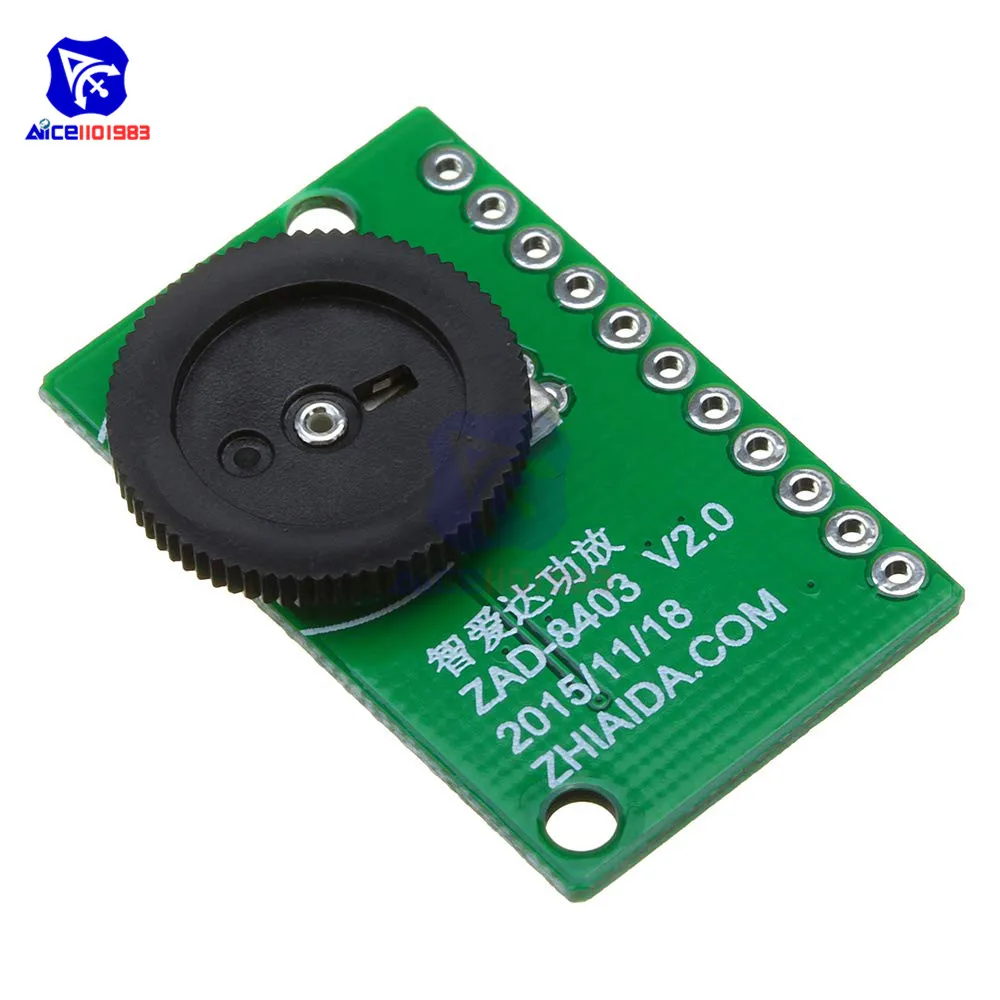

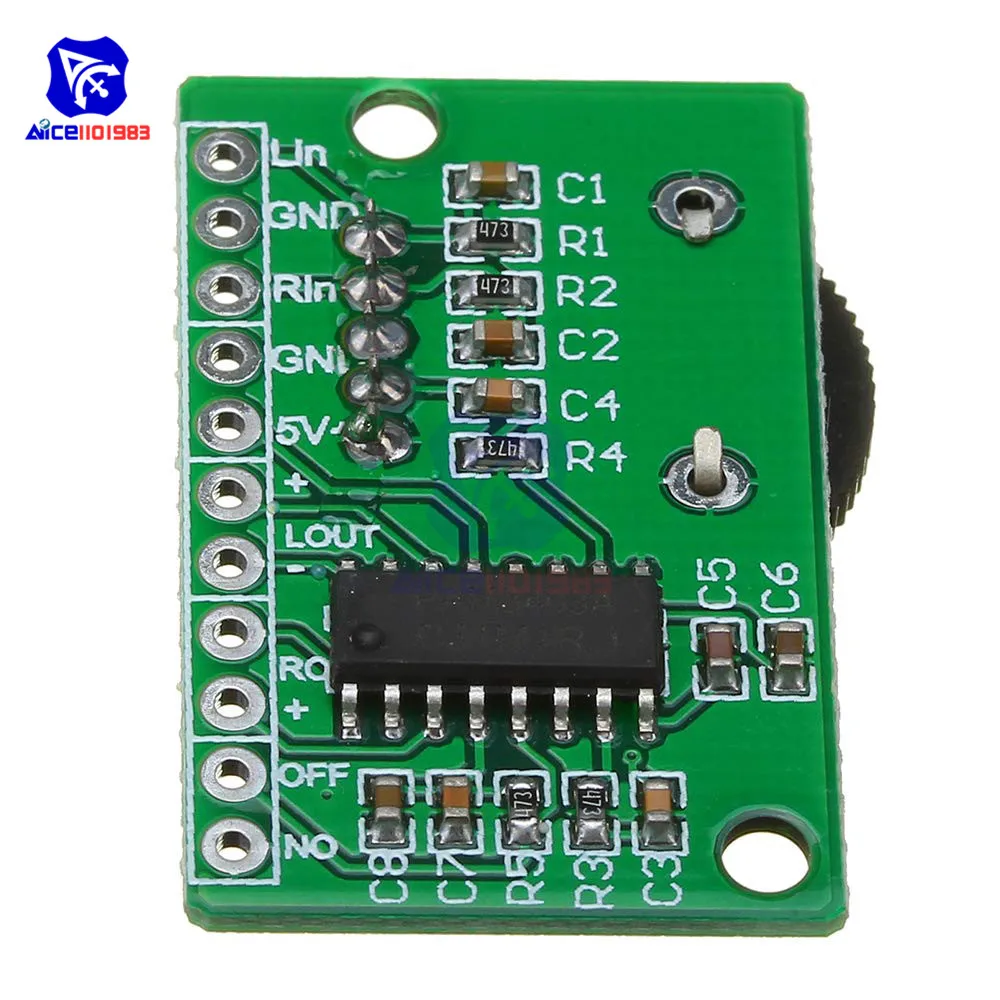

[Плата усилителя для регулировки громкости PAM8403]

Описание:1. Мощность AC/DC 2-5,5 V2. Выходная мощность: 3 Вт + 3 Вт (Типичный)3. Входное сопротивление: 2K Ом4. Ток выключения питания: менее 0,1ua5. Размер печатной платы: 31,1*19,8 мм6. Количество звуковых дорожек: двойная дорожка7. Частотная характеристика: 100 Гц-15 кГц8. Выходное сопротивление: 4 Ом9. Эффективность: более 90% Определение иглы:1.Lin: вход левого канала2.GND: общий вход аудио3.Rin: правый вход канала4.GND: отрицательное значение батареи5,5 В: мощность положительного VCC6.LOUT +: выход левого канала положительный7.LOUT-: выход левого канала отрицательный8. Выход-: правый канал выводит отрицательное значение9. Выход +: правый канал10. Выключение: бесшумное управление, Заземление и выключение питания11. Номер: бесшумный контроль земли, GND Эта плата усилителя имеет оригинальный патч-дизайн PAM8403. Используются двойные аудио усилители мощности 3 Вт. Блок питания 5 В, функция регулировки громкости. В основном используется для ремонта аудиокарт, ремонта ТВ-аудио, усиления аудиосистемы домофона, беговых дорожек, рекламного оборудования и других областей усиления аудиосигнала.

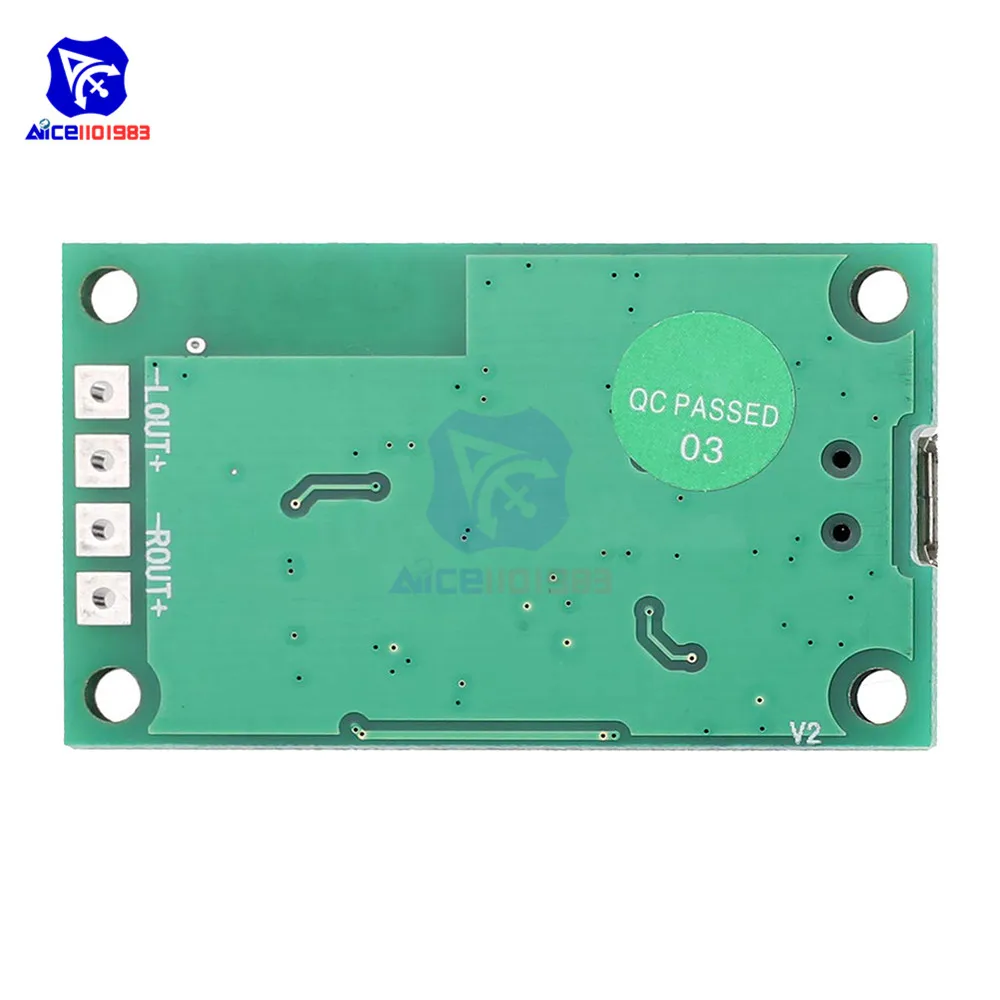

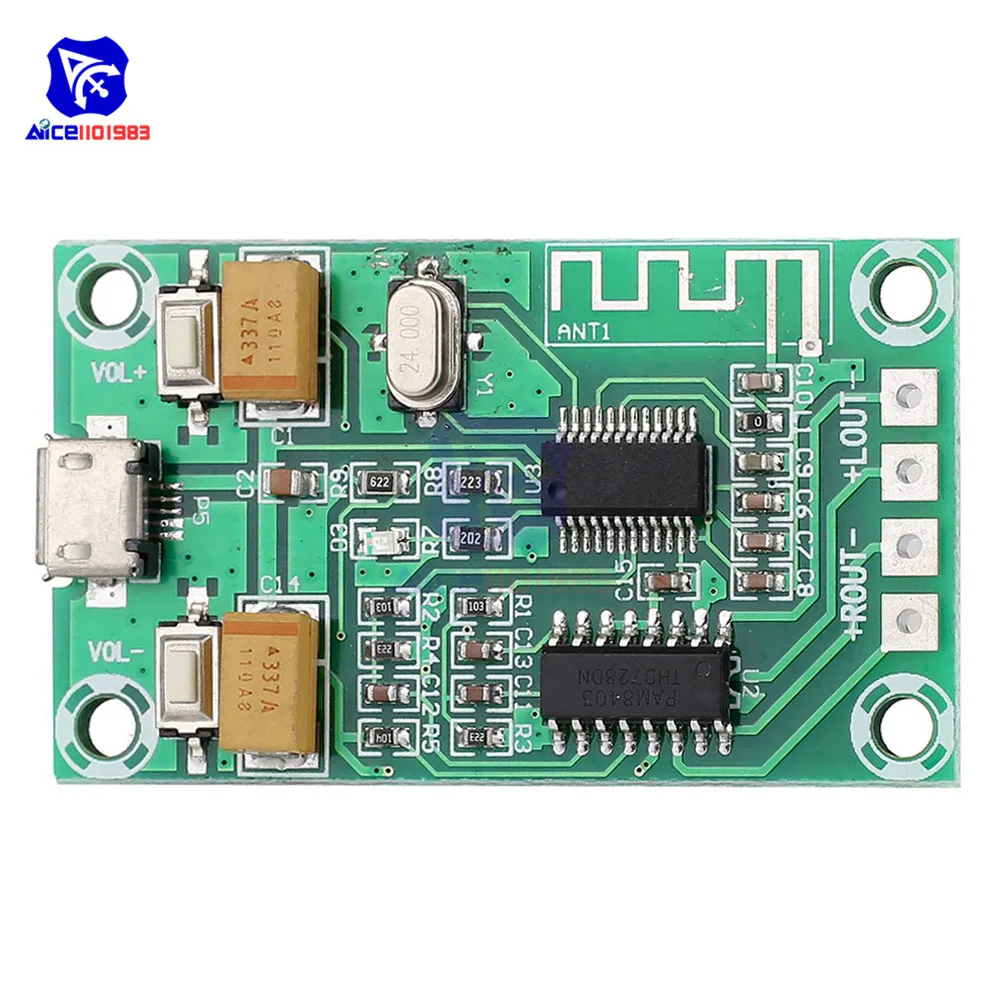

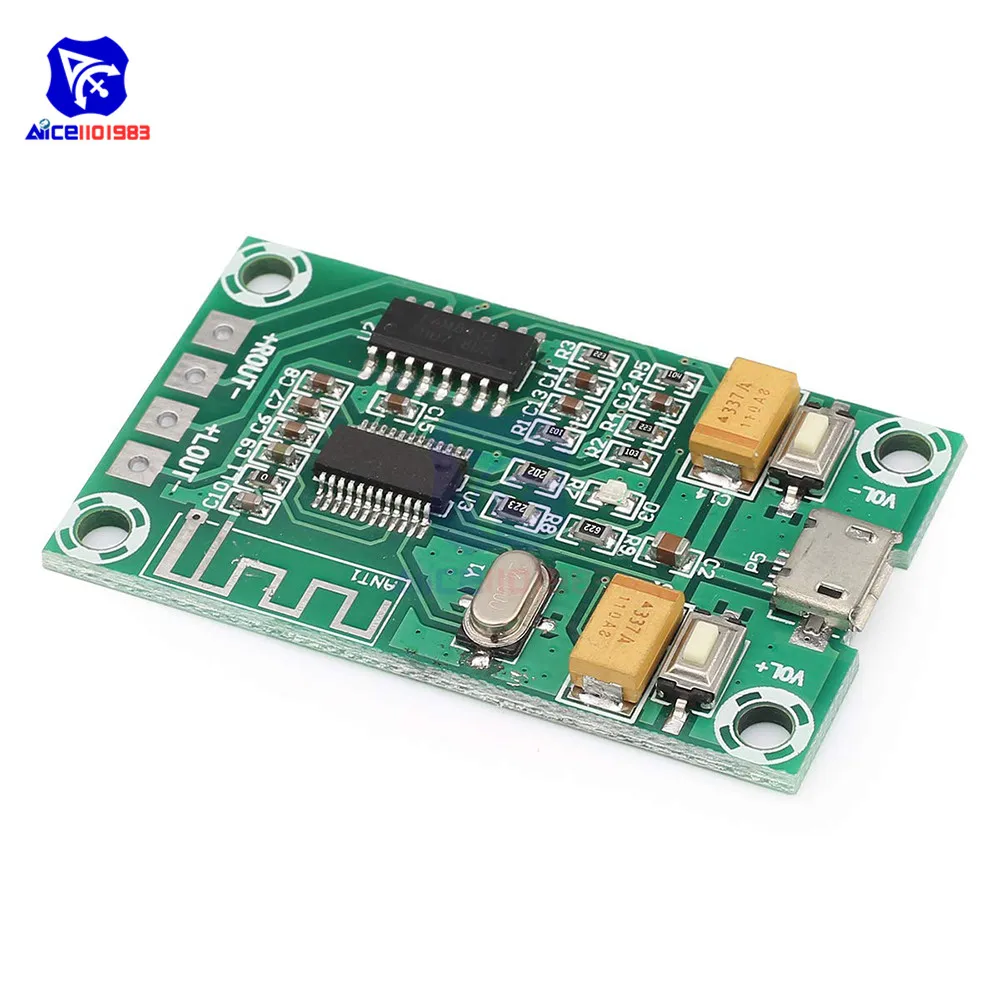

[Bluetooth цифровой PAM8403 Плата усилителя микро USB интерфейс]

В PAM8403 представляет собой 3W, стерео, 2 канала, усилитель класса D, что обеспечивает производительность класса AB усилители мощности с эффективностью класса D усилители. Он использует структуру класса D, чтобы обеспечить 3 Вт мощности с более чем 85% эффективности, в сочетании с Bluetooth. Чип может выводить мощность до 10 ВтПараметрыНазвание продукта: плата цифрового усилителя BluetoothМодель изделия: XH-A151Модель чипа: PAM803Расстояние передачи: максимум 20 метров (без блокировки)Напряжение питания: 5 ВКоличество каналов: 2Максимальная мощность: 3 Вт + 3 Вт
