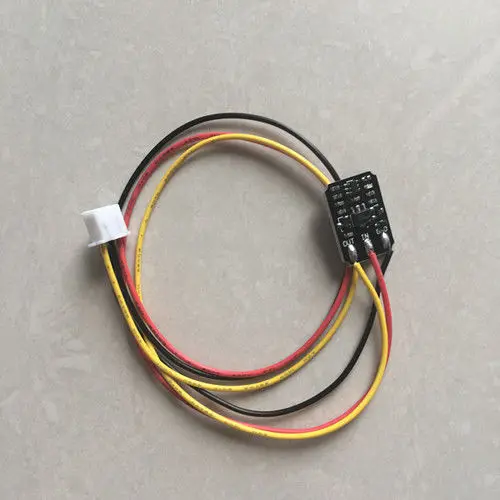

MIMI сенсорный выключатель постоянного тока 3в-18в 12В 2А емкостный сенсорный бистабильный электронный переключатель модуль светодиодное реле для акрилового стекла керамики

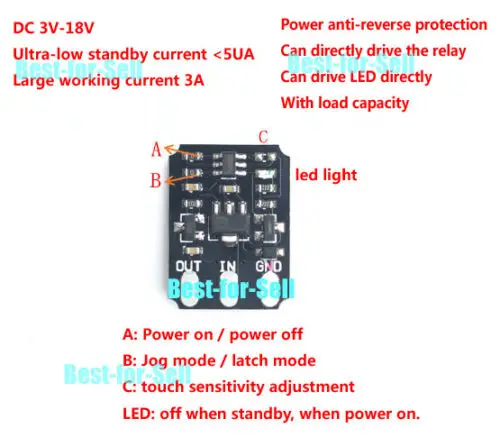

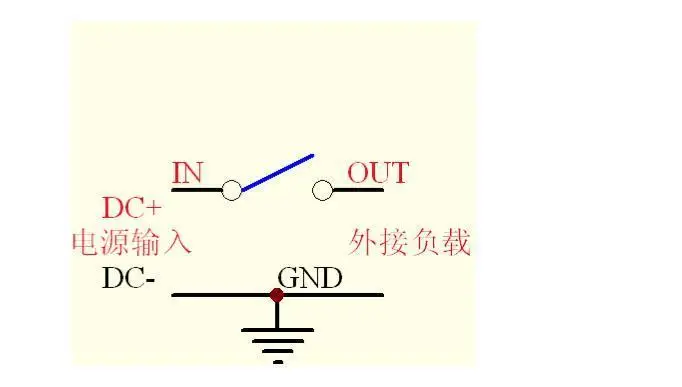

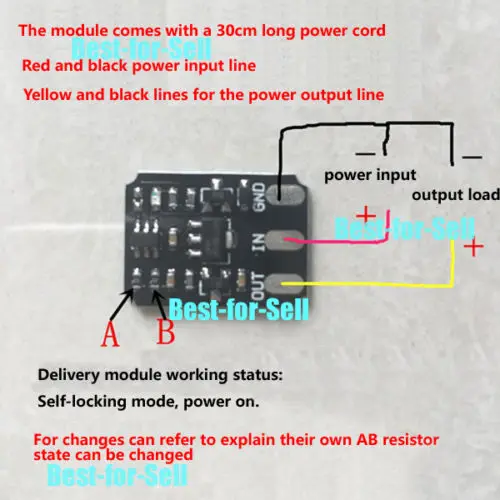

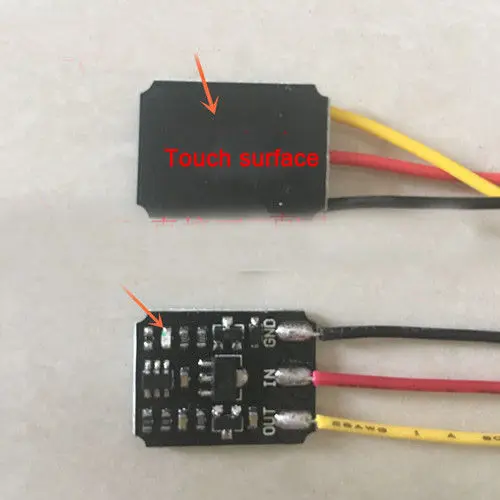

Размер печатной платы: 19*14 мм (Д * Ш)Прикоснитесь к задней части датчика, максимальное расстояние срабатывания 6 ммВход постоянного тока 3V-18V, ток в режиме ожидания: <5ua, максимальный выходной ток: 2.5AПо умолчанию три колодки: IN = вход питания +, GND = отрицательный, OUT = выходная мощность.Режим ожидания: выходное напряжение равно нулю, светодиодный индикатор выключается.Мощность на состоянии: выходное напряжение = входное напряжение, светодиодный светильник.Применение: светодиодный светильник, внешнее реле, выключатель питания, поддержка внешнего микроконтроллера.Используется для касания акриловой, стеклянной, керамической, пластиковой и другой медиаповерхности, толщина не более 6 мм.Описание режима A B C:Точка: оснащен резистором 0 Ом, эквивалентным перемычке, подключенному к включенному напряжению, отсоедините состояние для режима ожидания питания.B точка: оснащен резистором 0ohm, эквивалентным перемычке, подключенным к режиму самоблокировки, отключите состояние для режима пробежки.Точка C: сохранен чистый блокнот, эта точка для регулировки чувствительности. По умолчанию модуль является максимальной чувствительностью, если вы хотите уменьшить чувствительность, вы можете припаять конденсатор 1-50P.Эквивалентная схема модуля: Максимальный выходной ток2.5A @ 12VСамоблокирующийся: Коснитесь выхода, левая сторона выходила, затем коснитесь выключателя выхода.Jog: touch, OUT был выход, рука, чтобы оставить, немедленно закрыт.При установке, пожалуйста, установите модуль, а затем зарядите тест, не ставьте питание на объект, тогда он не будет работать. Размещение внешней поверхности изоляционного корпуса не может иметь покрытия, распыления металлической порошковой краски. Поверхность размещения должна быть гладкой, неровной, что повлияет на стабильность тестирования модуля. Для установки и вставки модуля не используйте двухсторонний клей из пенопласта, используйте тонкий высокотемпературный двусторонний клей. Или другой быстросохнущий клей может быть максимально тонким.
