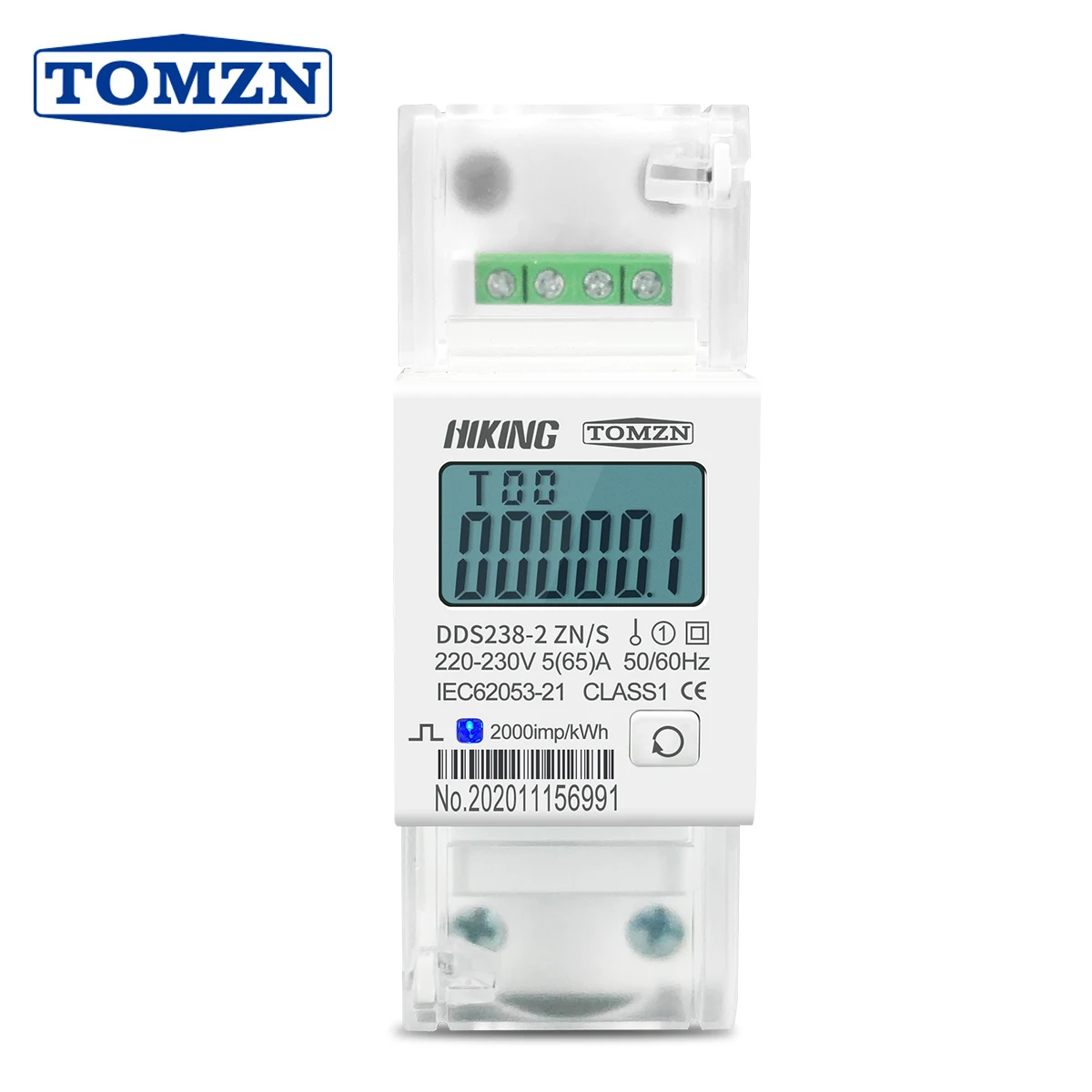

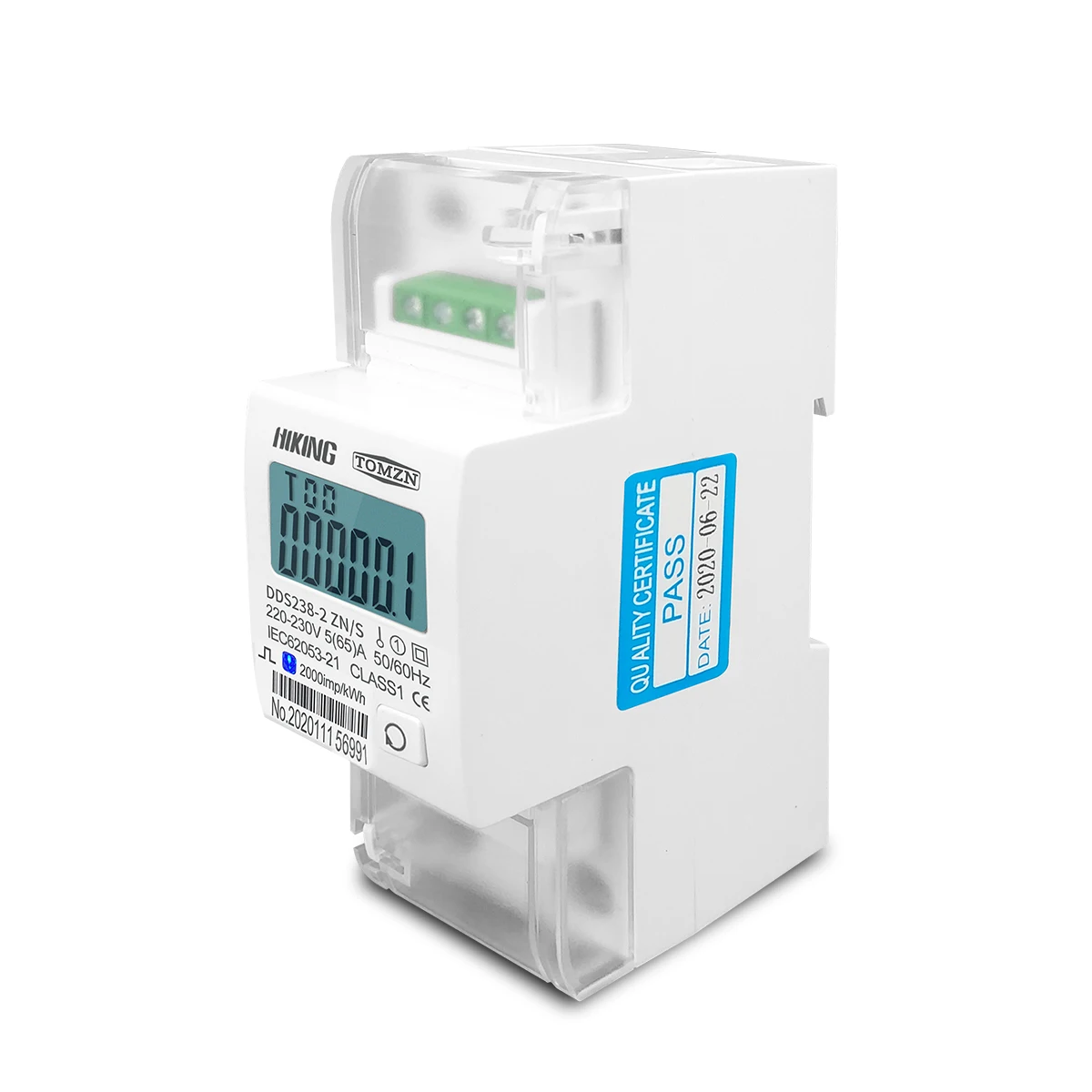

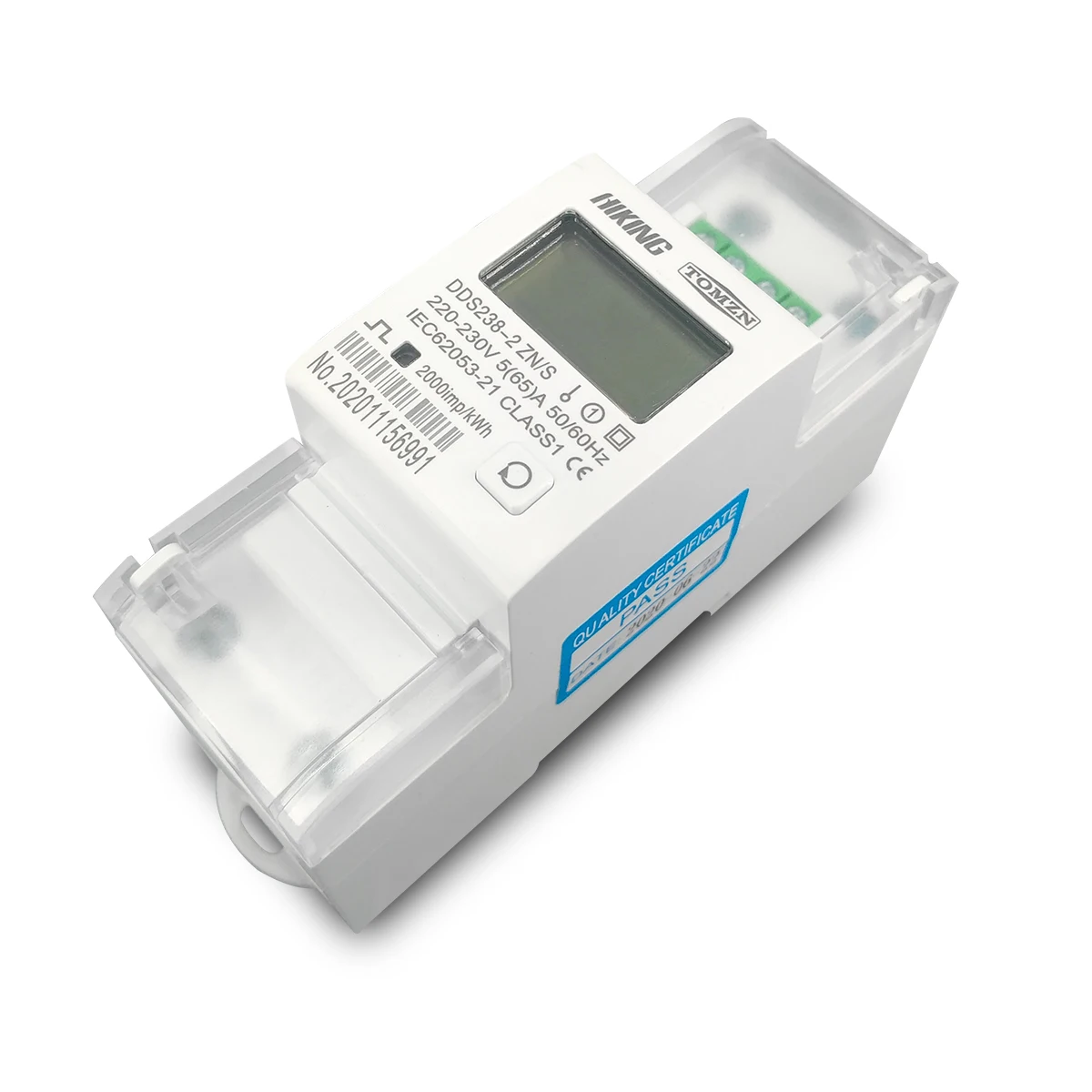

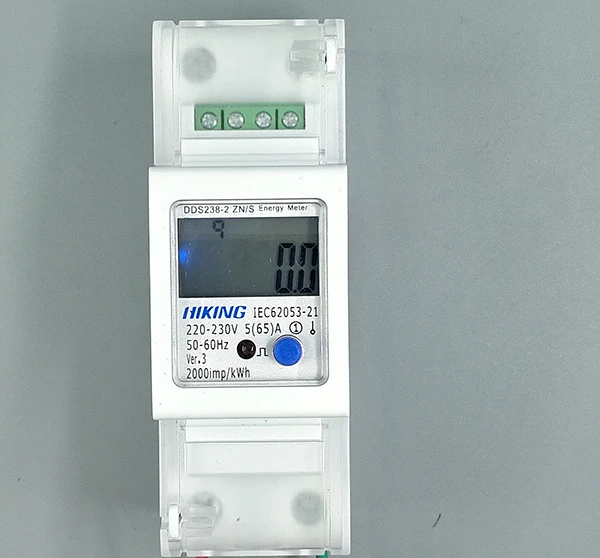

5 (65) 220 в 230 В 50 Гц 60 Гц Напряжение тока DDS238-2 ZNS однофазный din-рейка кВтч Ватт час счетчик энергии с RS485 MODBUS-RUT

Функция:

1. Bule подсветка

2. Отображение реального напряжения в

3. Отображение реального тока A

4. Отображение активной мощности W

5. Показать реактивной мощности Var

6. Показать мощность завод COS

7. Показывает реальную частоту Гц

8. Показывает общую энергию кВт · ч (не может сбросить до нуля)

9. Показывает положительные кВтч(Не может сбросить до нуля)

10. Показать обратную кВтч(Не может сбросить до нуля)

11. Энергия покоя кВт · ч (может отдыхать до нуля)

12. RS485



THCHNICAL SPE CIFICATION



Стандарт IEC 62053-21 (IEC61036) MODBUS-RTU

Номинальное напряжение L + N 230В 50Гц (0.8UN ~ 1.15UN)

Основной ток (lb2) 5A

Максимальный ток 65A,

Минимальный ток 0.02A

Частота 50 Гц/60 Гц

Потребление <2 Вт/10ва

Класс точности 1

Дисплей 5 + 1 цифра

Выход открытого коллектора интерфейса (SO)

18 ~ 27 в 27 мА

Импульсы IMPULSE удлиняют ≥ 30 мс

(Согласно DIN43684)

Предел рабочей температуры:-25 ° + 70 °

Л. Е. Д. 1 цвет

Нормальная работа

Розовый мигание пропорционально нагрузке

(1600imp/kwh)

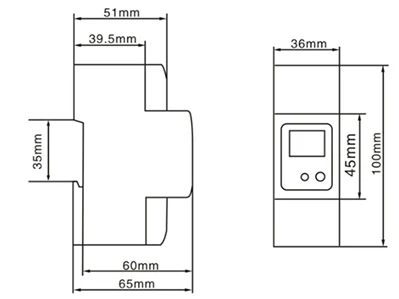

Установка

Монтажная din-рейка 35 мм

Защита IP20 (клеммные крышки включены)

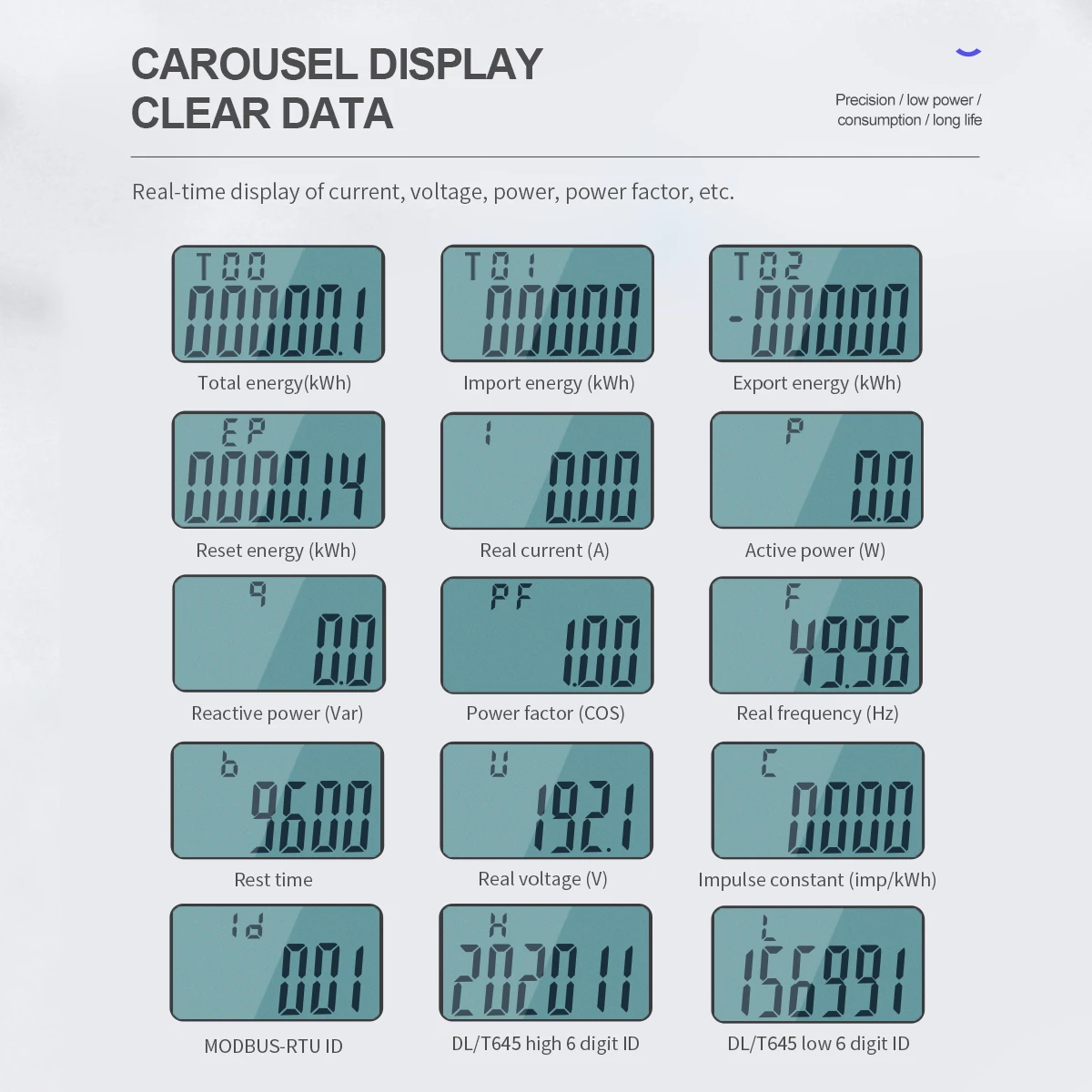

Демонстрация:



Информация

ЖК-дисплей



01

Импульсный постоянный imp/kWh

C 0000



02

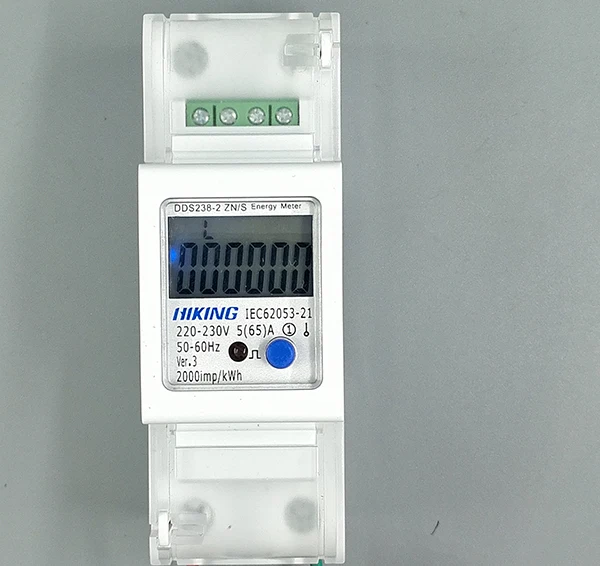

Общая энергия кВт · ч

T00 00000,0



03

Импортная энергия кВт · ч

T01 00000



04

Экспорт энергии кВт · ч

T02-00000



05

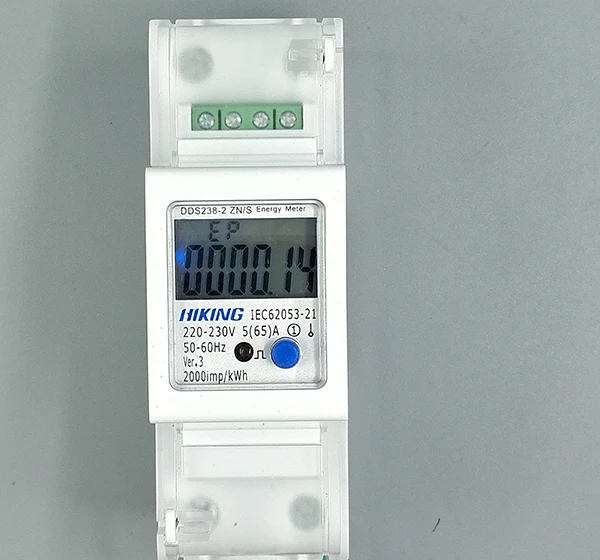

Сброс энергии кВт · ч

EP 00000



06

Настоящий ток A

Я 000,00



07

Настоящее напряжение V

U 000,00



08

Активная мощность W

P 00000,0



09

Реактивная мощность var

Q 00000,0



10

Коэффициент мощности COSΦ

PF 0,00



11

Реальная частота Гц

F 0,00



12

MODBUS-RUT ID

ID 000



13

DL/T645 высокий 6-значный ID

H 00000



14

DL/645 низкий 6-значный ID

L 00000



15

Баудрат

B 0000





Скорость передачи данных RS485: 4800 bps

Протокол: MODBUS или DL/T645-2007

Резервное копирование (запись даты, при выключении питания)

Максимум 63A типа MCB

Гарантия

Гарантия 24 месяца

Он является пустым, если уплотнение удалено/повреждено.

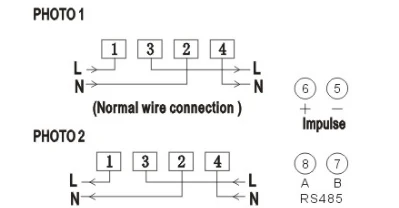

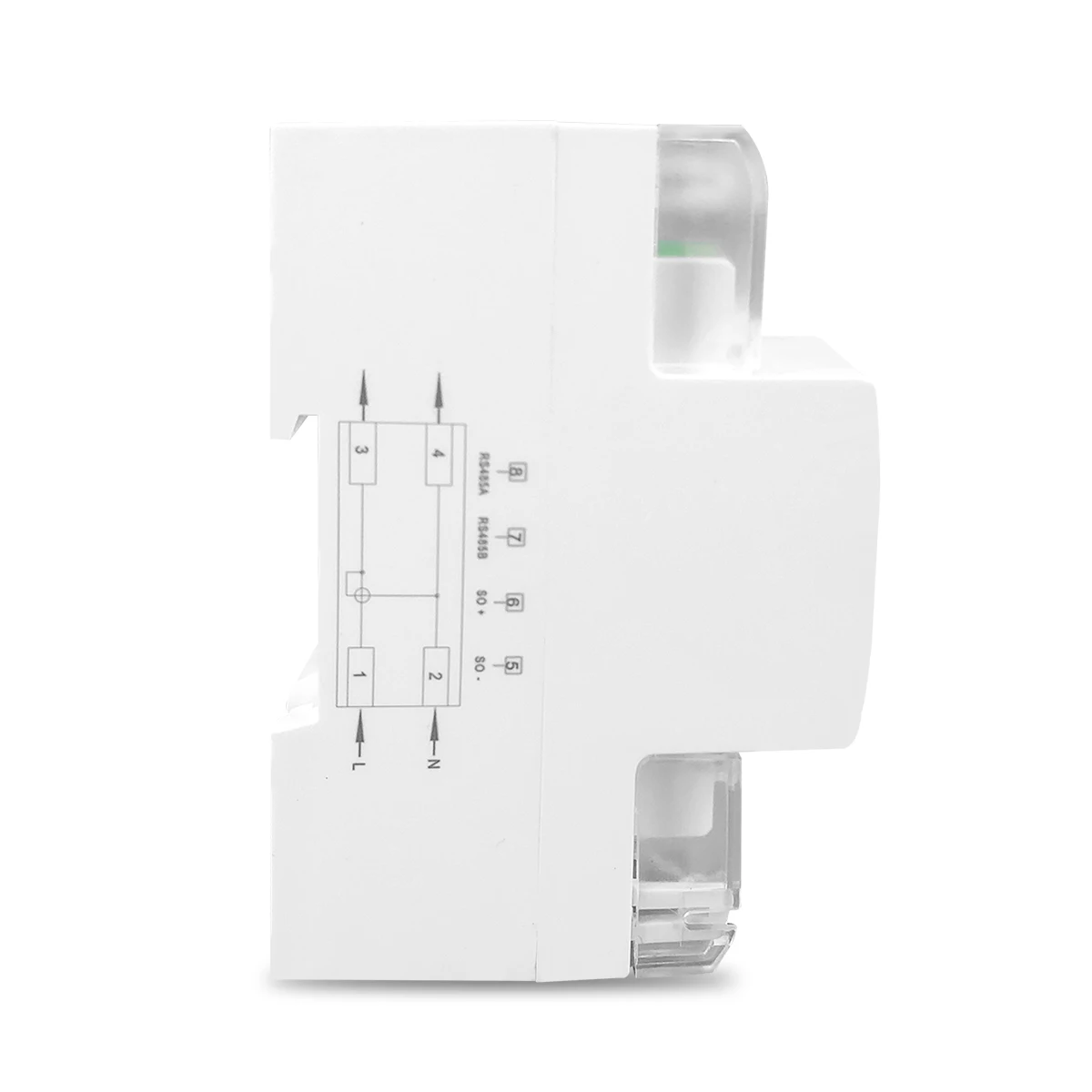

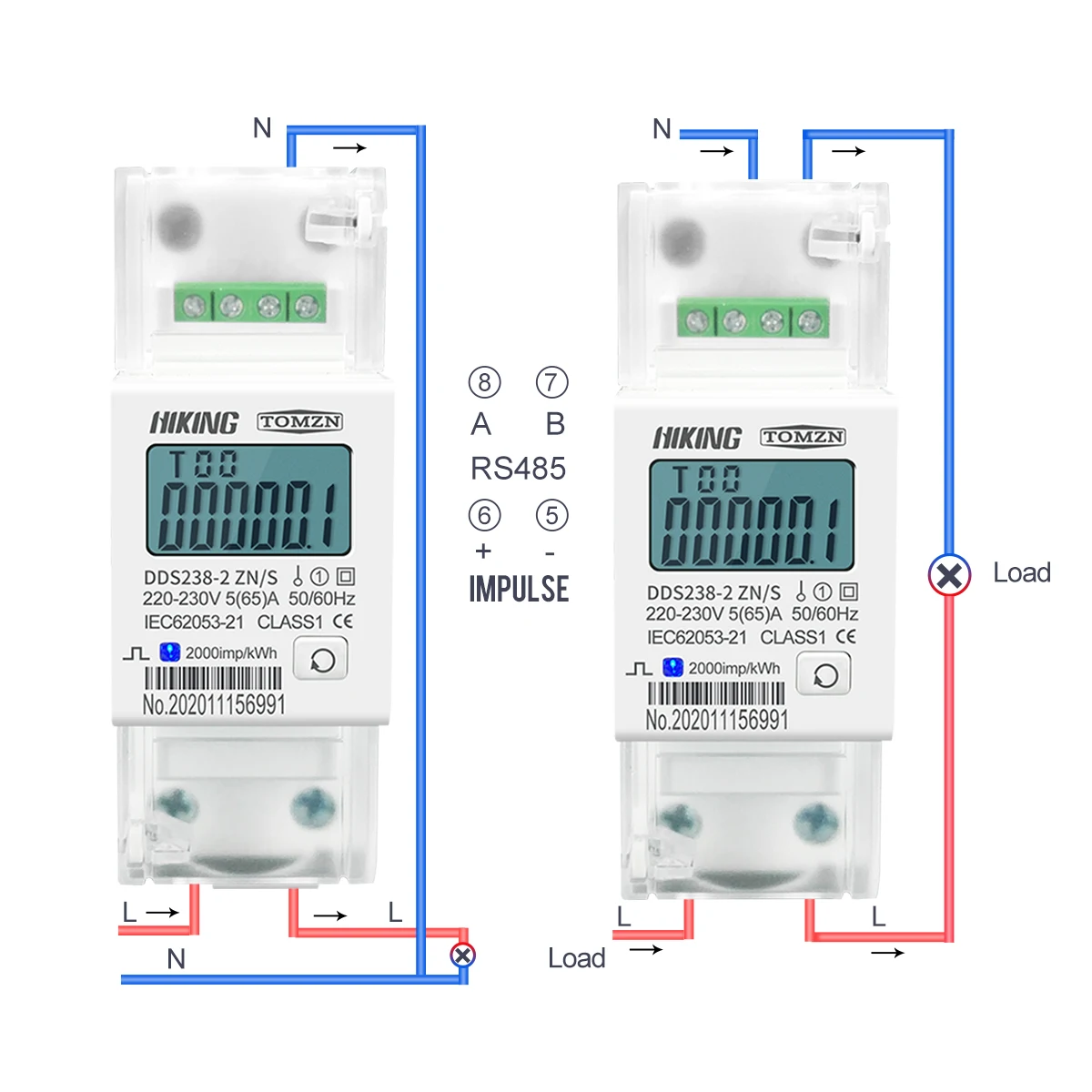

Схема проводки





Примечание: пожалуйста, нажмите кнопку Bule, чтобы переключить тип модели!

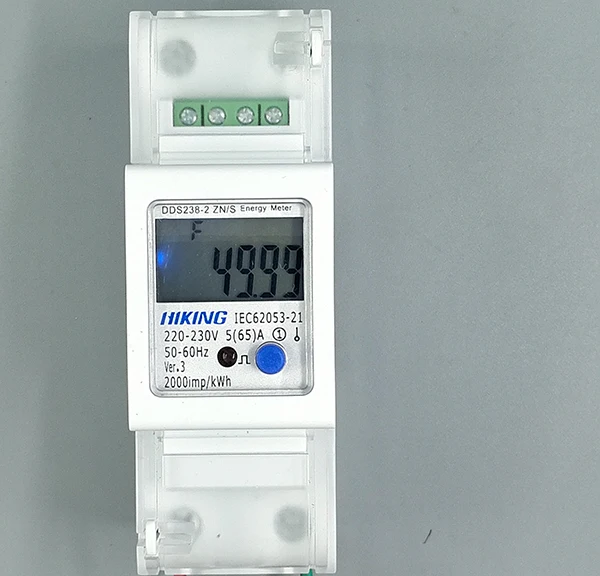

1 Реальная частота Гц

Диапазон: 00,00 ~ 99,99



2. Сброс энергии кВт · ч(Только сброс энергии может сбросить до нуля, общая энергия не может сбросить до нуля)

Диапазон: 00000,0 ~ 99999,9





3 настоящий ток A

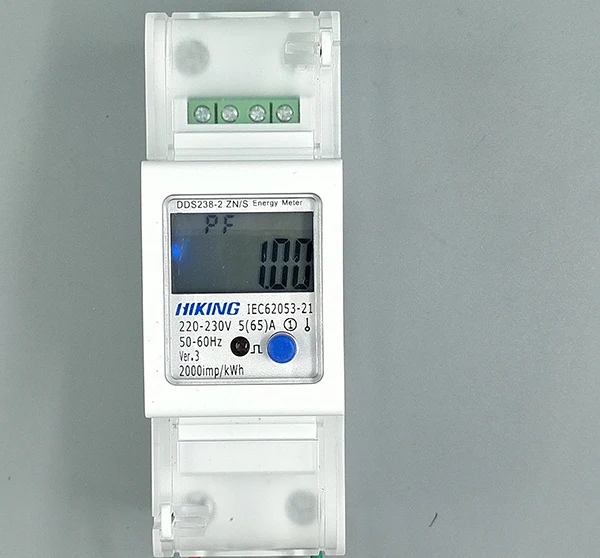

4. Коэффициент мощности COS





5 Реактивная мощность





6 реальных положительных кВт · ч



 7 Реальный обратный кВт · ч



Счетчик энергии подходит дляСолнечная система, Счетчик может отображатьПоложительный кВтч иОбратная кВтч.

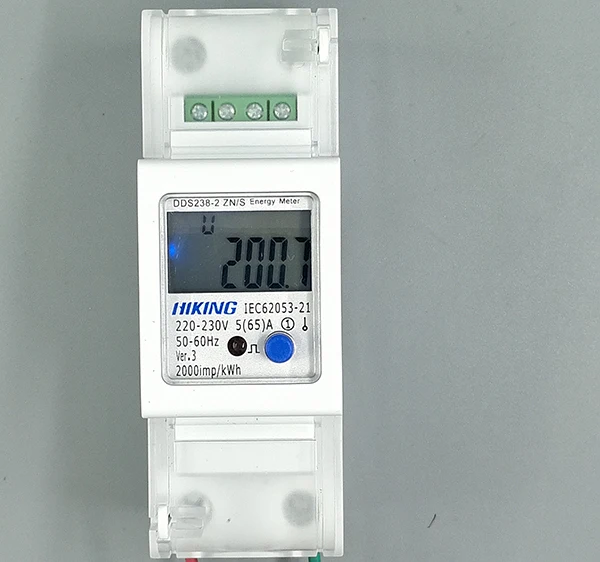

8 Реальное напряжение

9 активная мощность W

10 общая энергия кВт · ч

Примечание: общая энергия не может сбросить до нуля

(Только сброс энергии может сбросить до нуля, общая энергия не может сбросить до нуля)

11MODBUS-RUT ID

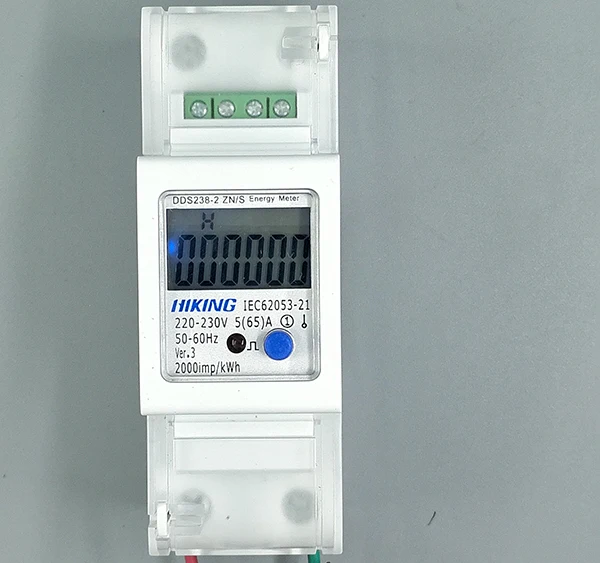

12DL/T645 высокий 6-значный ID

13DL/645 низкий 6-значный ID

14Баудрат

RoHS





CE EMC





CE LVD
