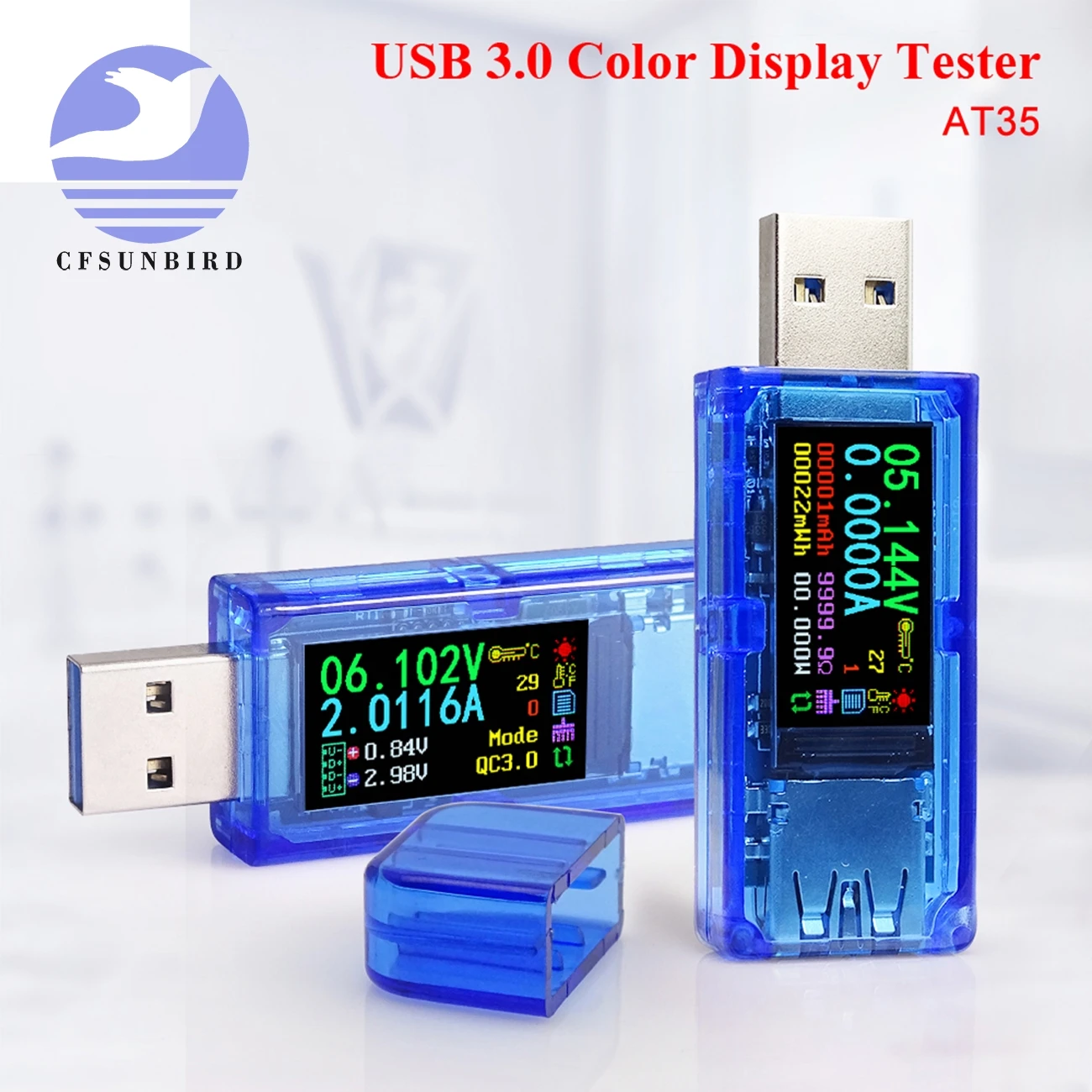

Цифровой USB-Амперметр RD AT35 с 5 цифрами и ЖК-дисплеем
CFsunbird CFsunbird Store - Надежность 96.25%
Более 2872 подписчиков, дата открытия магазина 27.11.2015
- Положительные оценки: 97% (3767)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 03.02.2022
Инструкция по тестированию USB с полноцветным дисплеем
-Модель:AT35
Спасибо за покупку этого полноцветного usb-тестера от Hangzhou Ruideng Technology Co., Ltd. Перед использованием этого продукта мы рекомендуем вам вкратце ознакомиться с этой инструкцией для обеспечения правильной работы и использования устройства. Мы также советуем вам сохранить эту инструкцию в безопасном месте для справки в будущем, как это может потребоваться иногда.
Технические параметры:
Модель продукта
AT34
AT35
Диапазон измерения напряжения
3,70-30,00 В
3,700-30,000 в

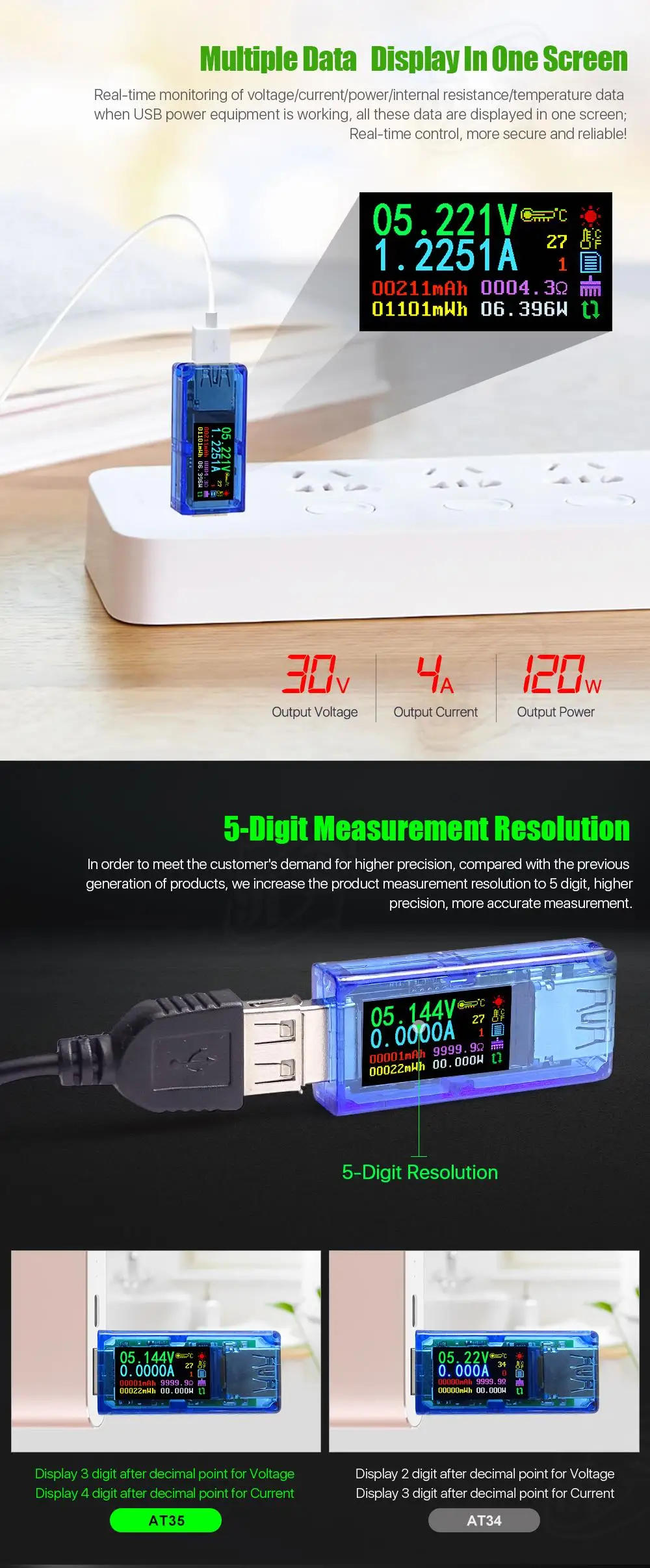

Разрешение измерения напряжения
0,01 V
0,001 в
Точность измерения напряжения
±(0.8% + 4 цифры)
±(0.1% + 2 цифры)
Диапазон измерения тока
0-4.000A
0-4.0000A
Разрешение измерения тока
0.001A
0.0001A
Разрешение измерения тока
±(1% + 4 цифры)
±(0.2% + 4 цифры)
Вес изделия (посылка входит в комплект)
28 г
27 г
Частота обновления данных
2 Гц
0,5 Гц
Экран дисплея

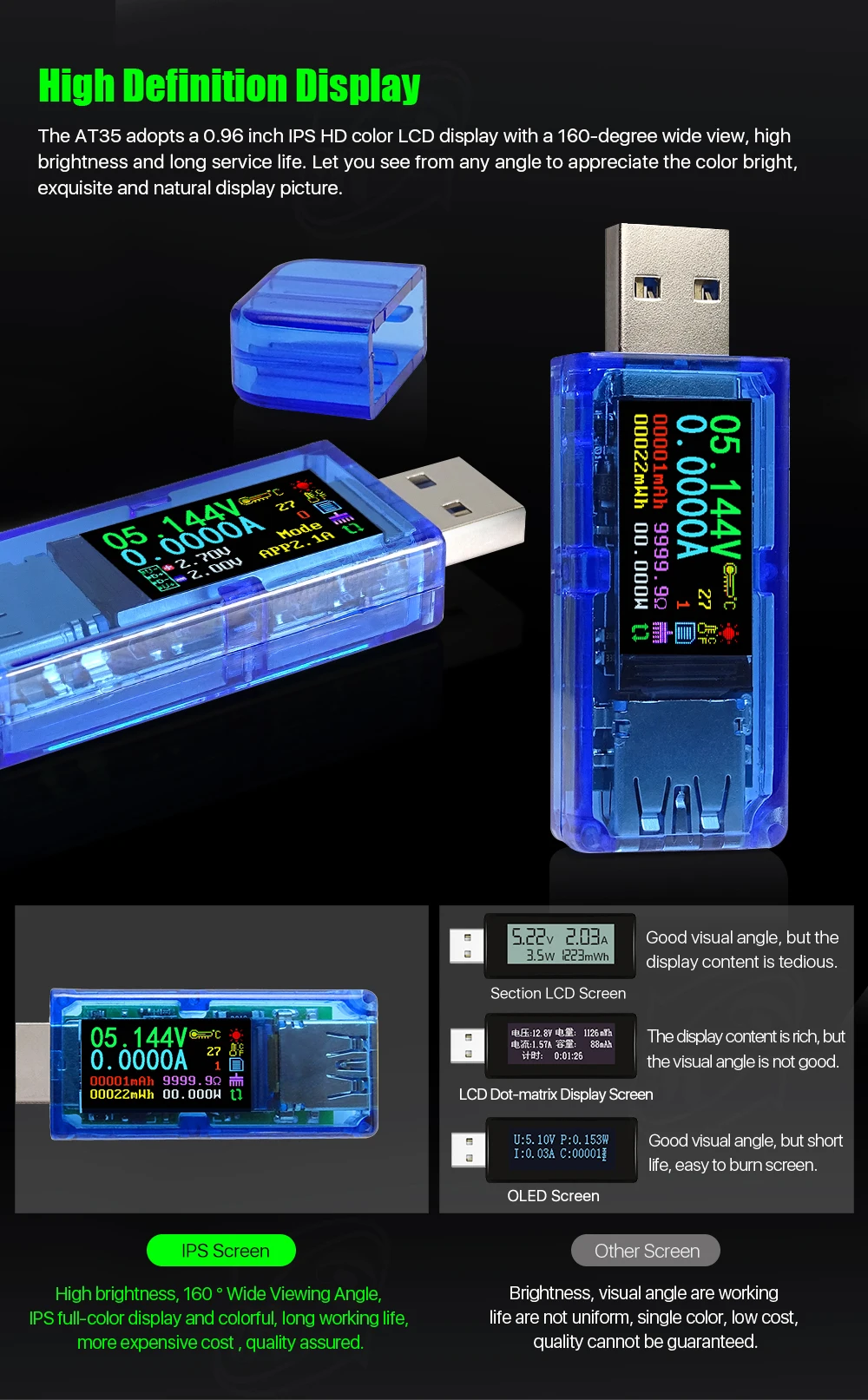

0,96 дюймовый цветной ips-дисплей
Диапазон скопления емкости
0-99999 мАч
Диапазон аккумулирования энергии
0-99999mWh 999,99 Вт
Диапазон измерения мощности
0-120 Вт
Диапазон сопротивления нагрузки
1Ω-9999.9Ω
Диапазон температур
0 ° ~ 80 °/32 ° ~ 176 °
Погрешность измерения температуры
± 3 °/± 6 °
Диапазон рабочих температур
0 ~ 45 °/32 ° ~ 113 °

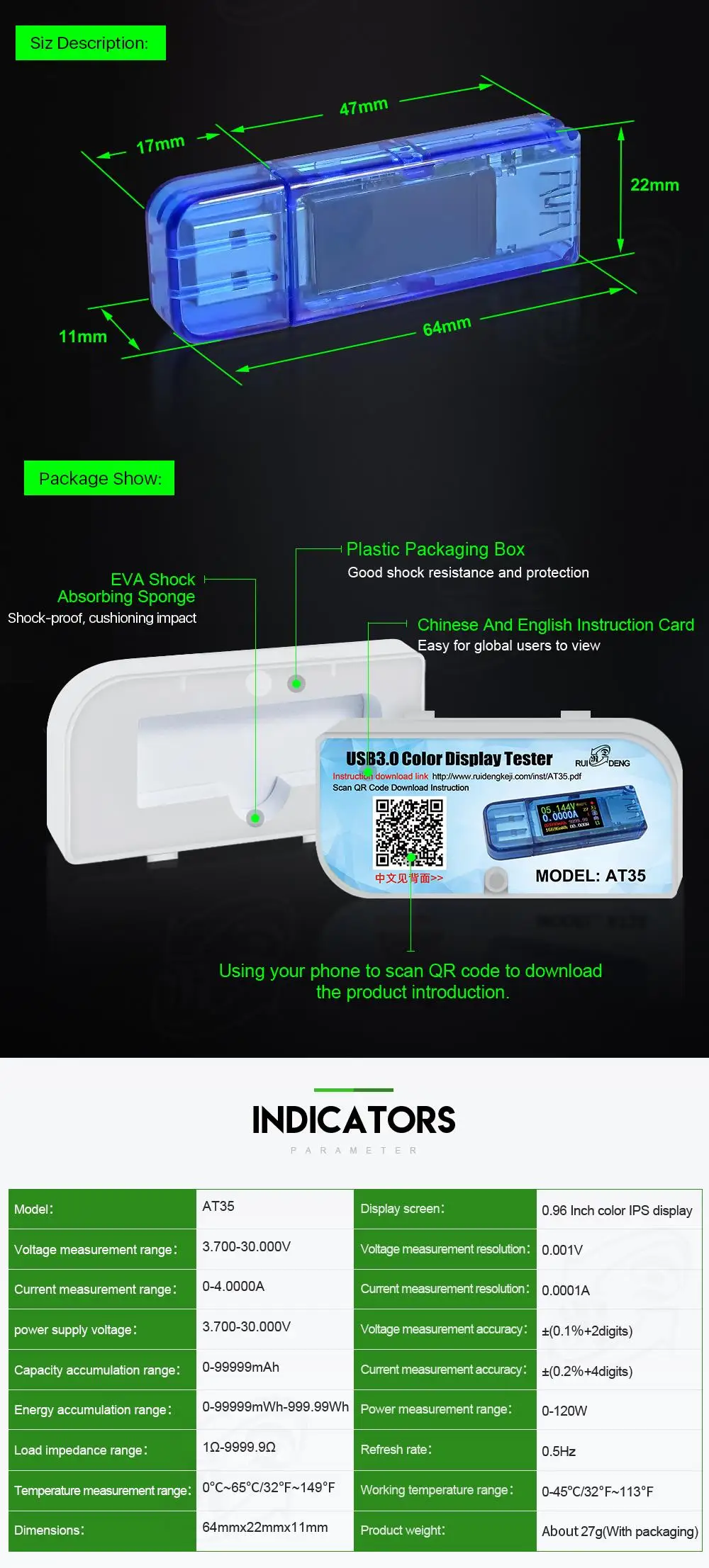

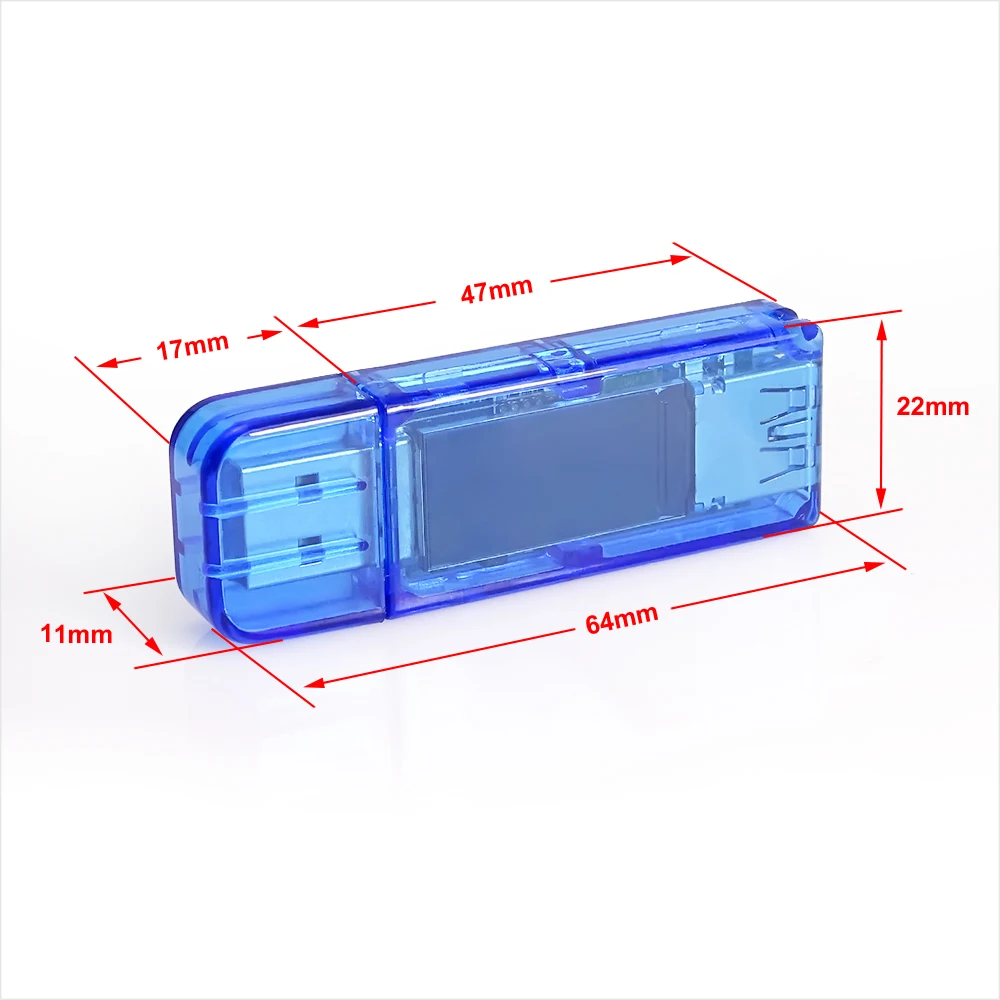

Размеры
64 мм x 22 мм x 12 мм
Режим распознавания быстрой зарядки
QC2.0.QC3.0.APPLE 2.4A/2.1A/ 1A/0.5A.Android DCP.SAMSUNG
Примечание:
1,Руководство пользователя:Http://www.ruidengkeji.com/inst/AT35.pdf (китайский сервер)
Https:/drive.google.com/open?id = 2.jpg_.webp (Google Cloud Disk)
2.Описание видео:Https://youtu.be/gSXDez7hW0k

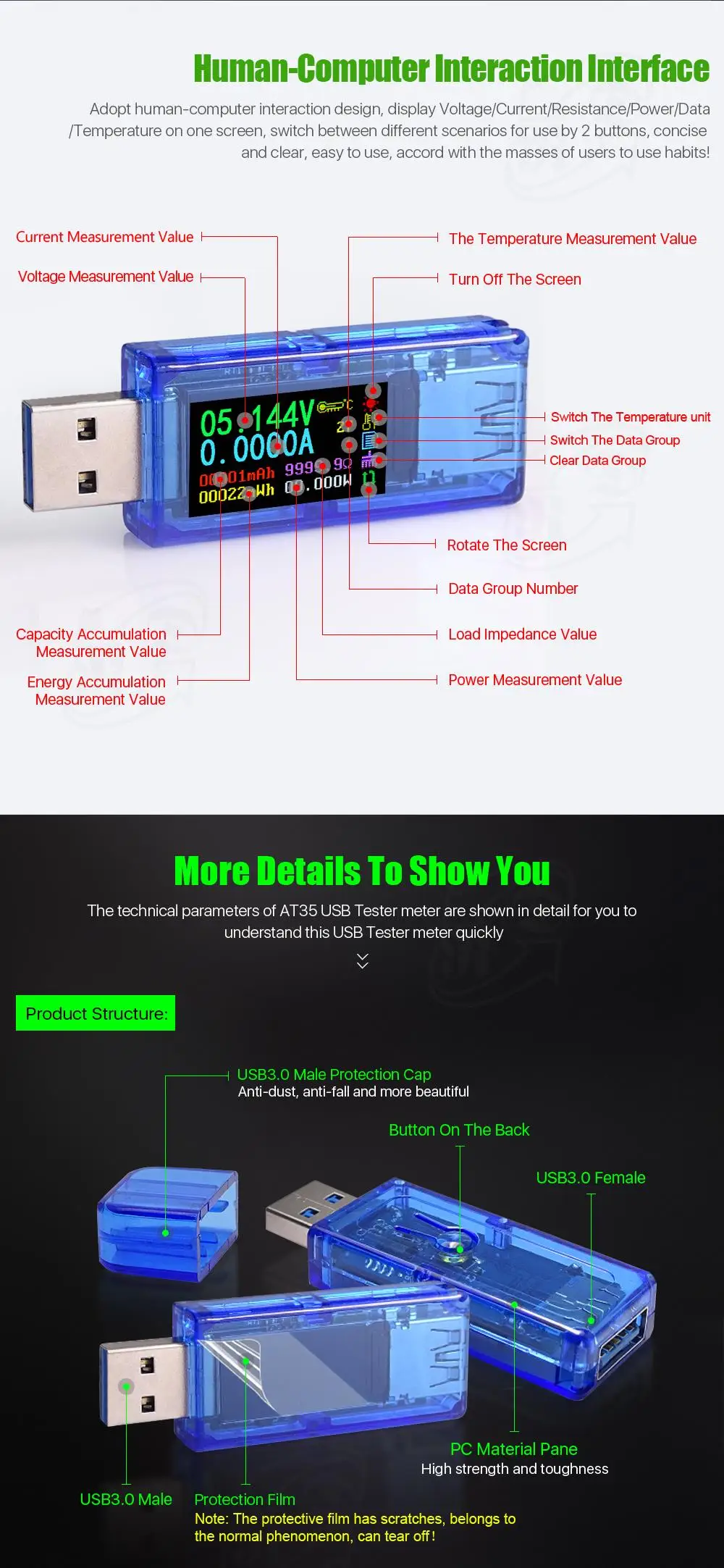

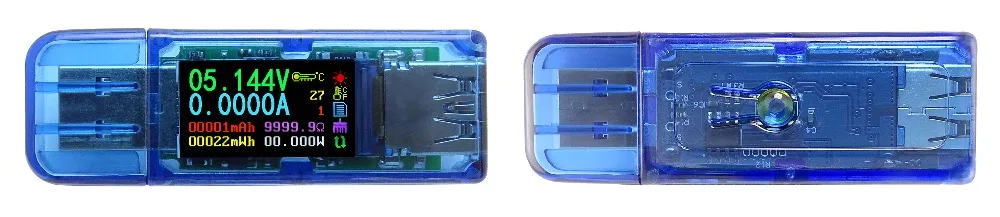

Функциональный интерфейс:
Измерительный основной интерфейс распознавания быстрой зарядки

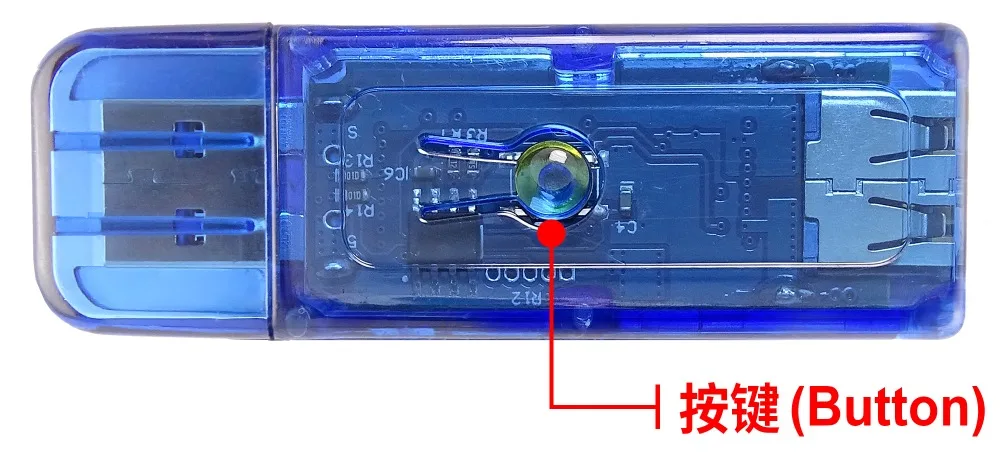

Кнопка инструкции:

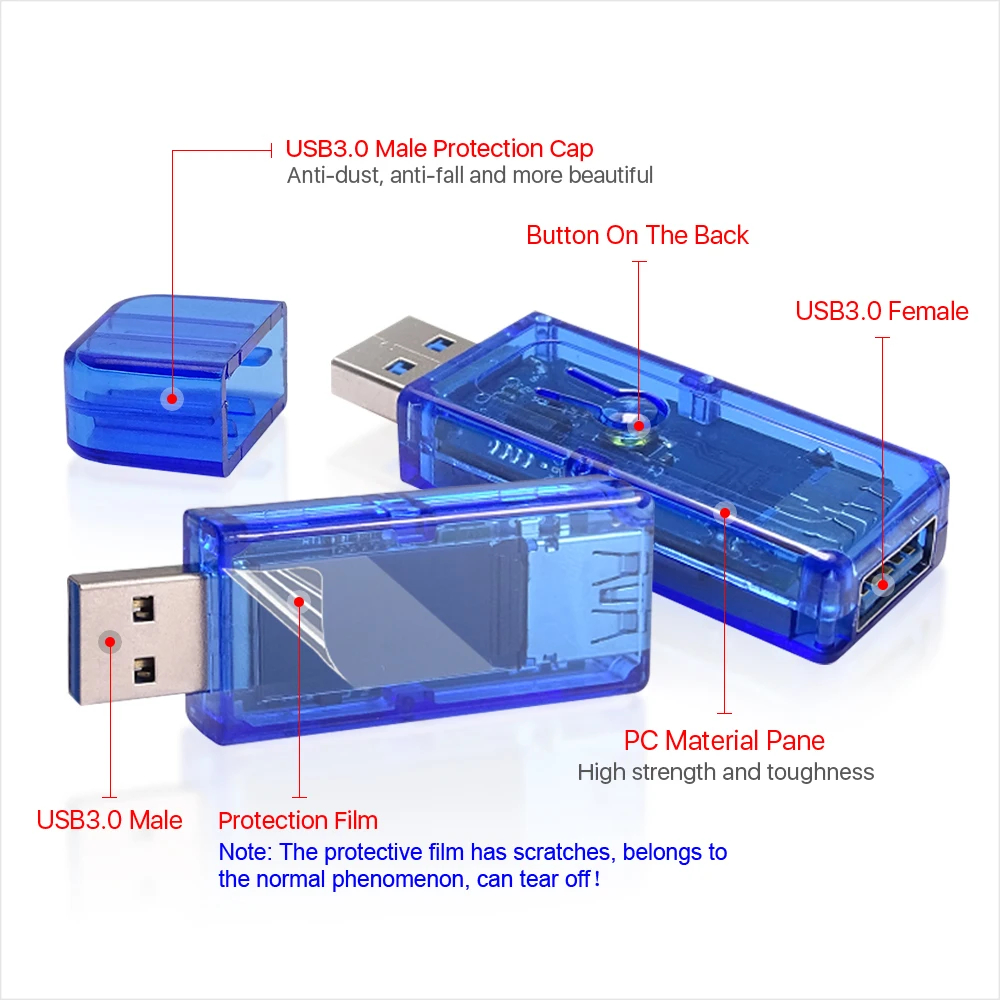

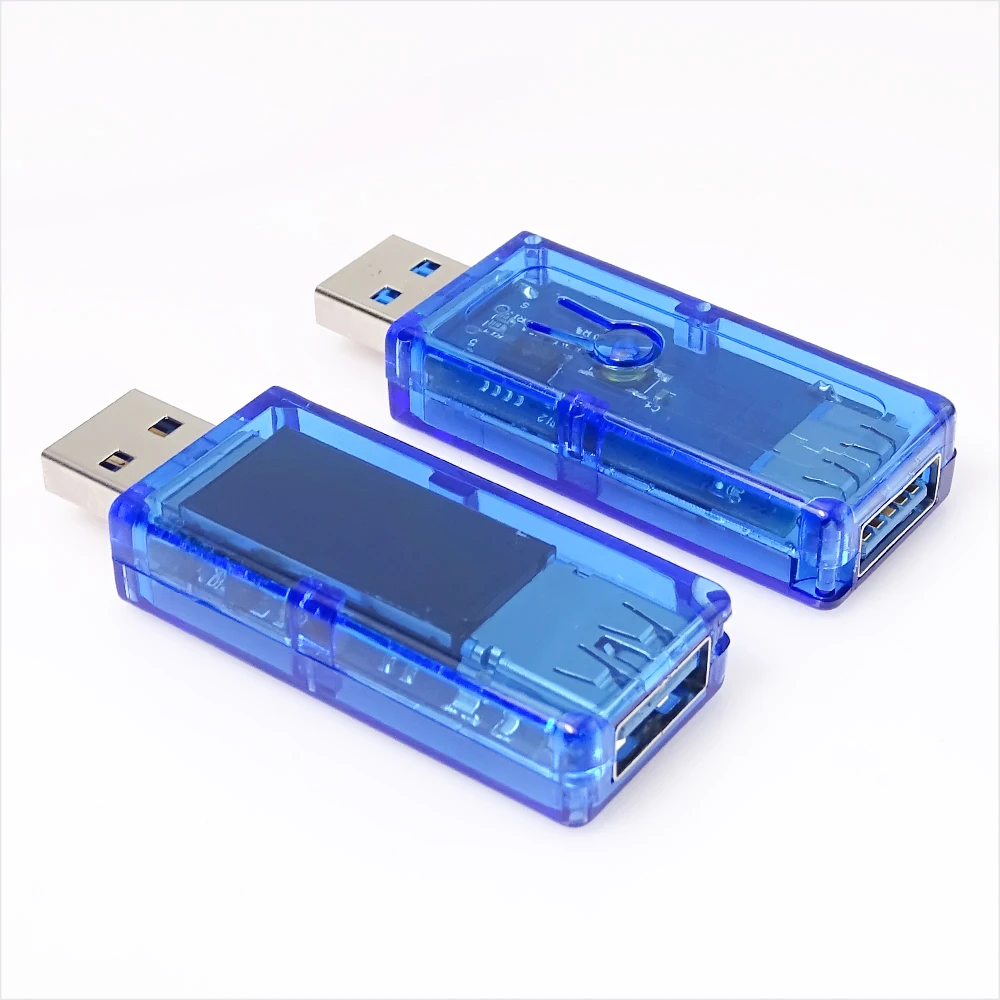

Кнопка расположена на задней части тестера. Есть 2 способа работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом и интерфейсом быстрого распознавания заряда. Длительное нажатие для реализации переключателя настройки системы.

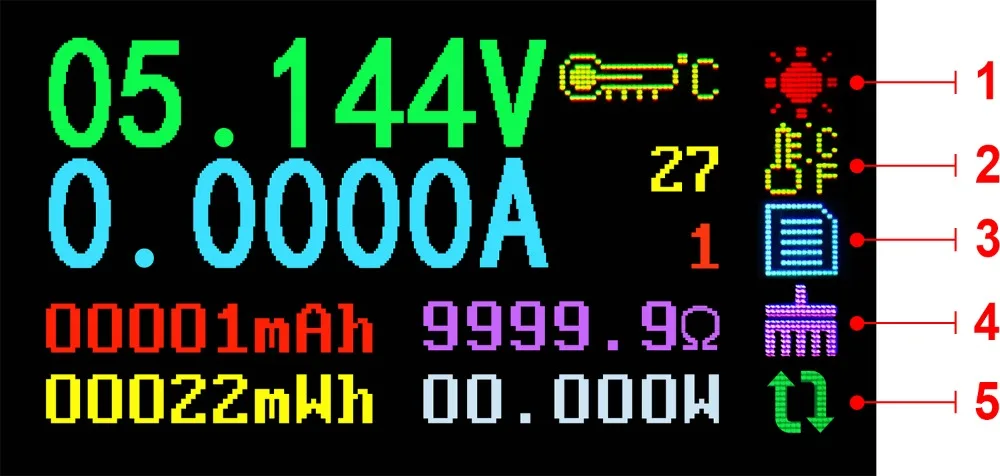

Введение функции значка
1.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для включения/выключения экрана.
2.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения температуры (°/°).
3.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных.
4.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для очистки данных в текущей группе данных.
5.Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы повернуть экран.
Инструкция по эксплуатации:

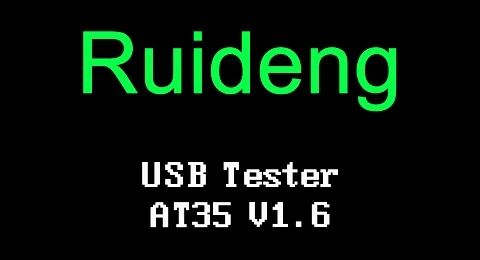

После включения питания, приветственный интерфейс будет отображаться во-первых, а затем будет показан основной интерфейс измерения.

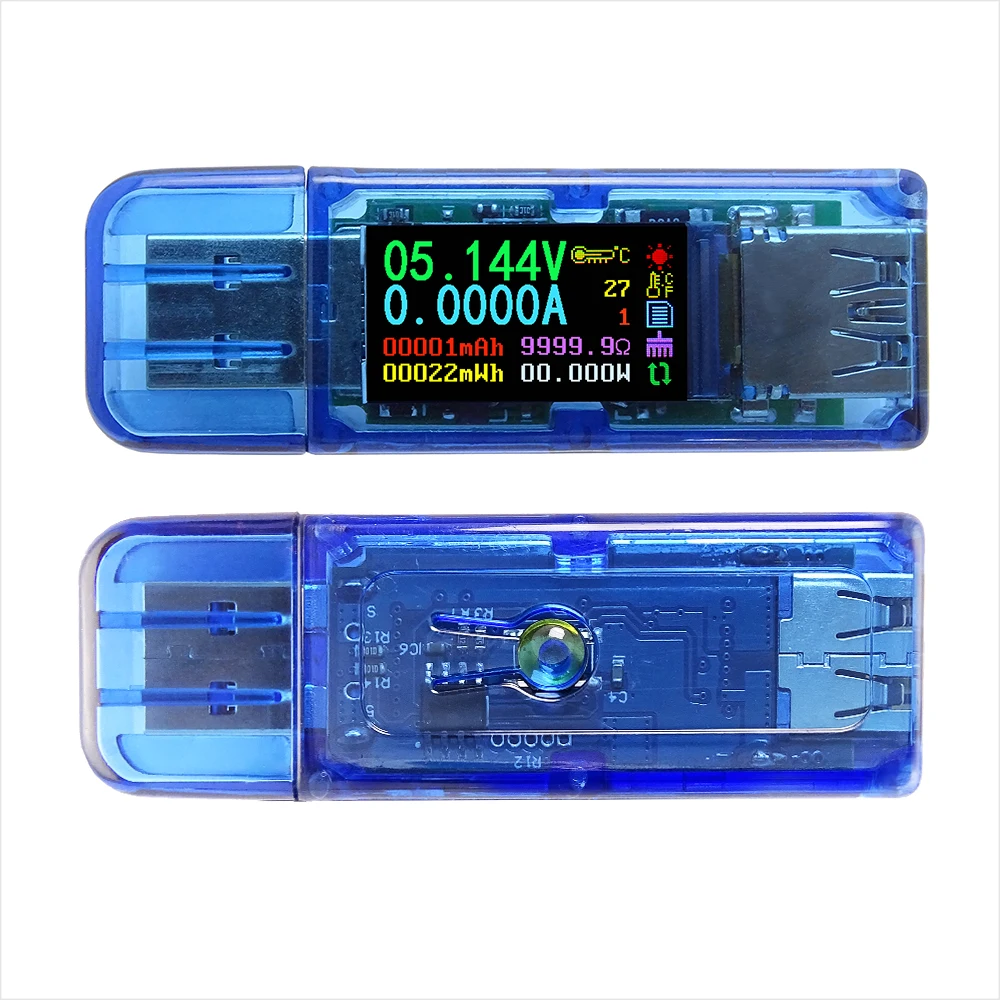

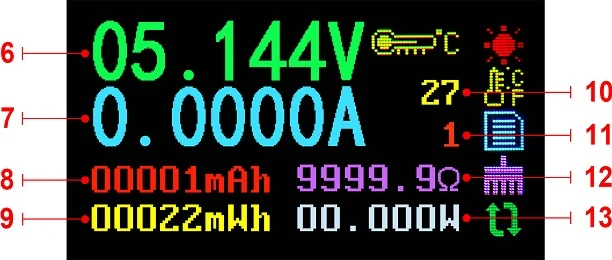

Интерфейс 1: основной интерфейс измерения:
6: значение измерения напряжения
7: значение измерения тока

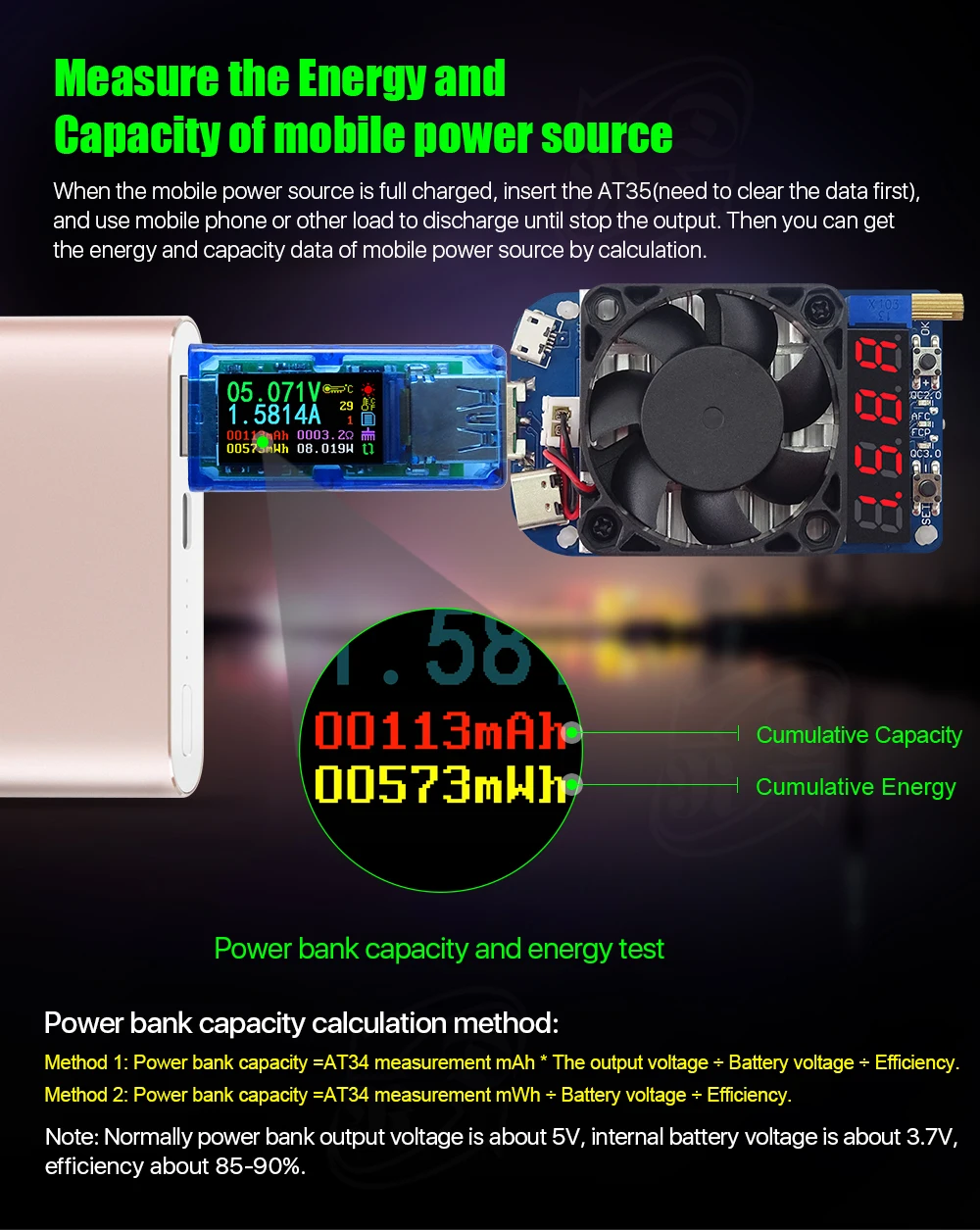

8: накопленная Емкость
9: накопленная энергия

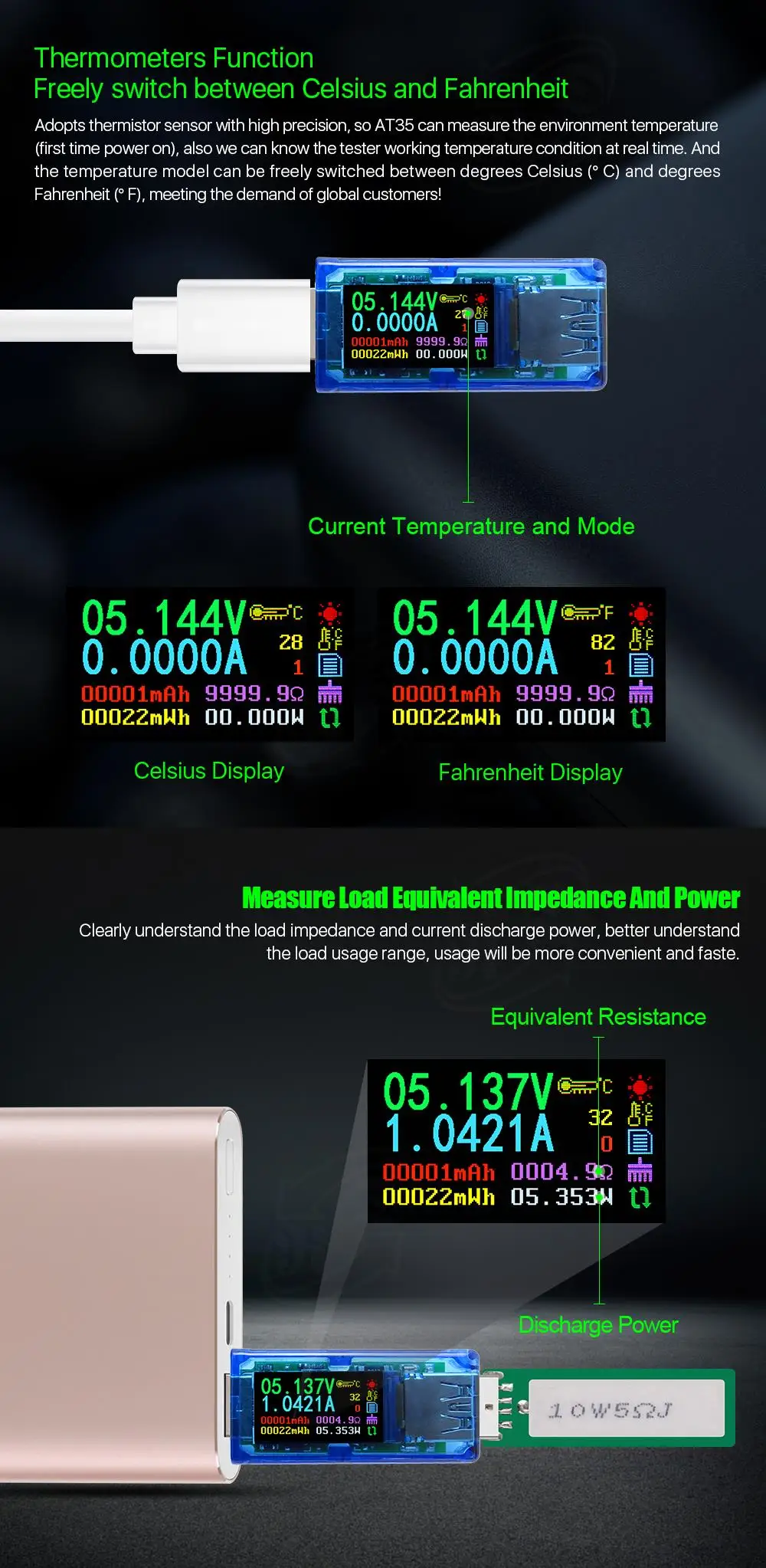

10: значение измерения температуры
11: количество используемой группы данных
12: эквивалентное сопротивление нагрузки
13: значение измерения мощности
Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

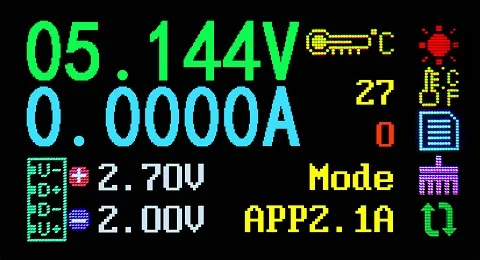

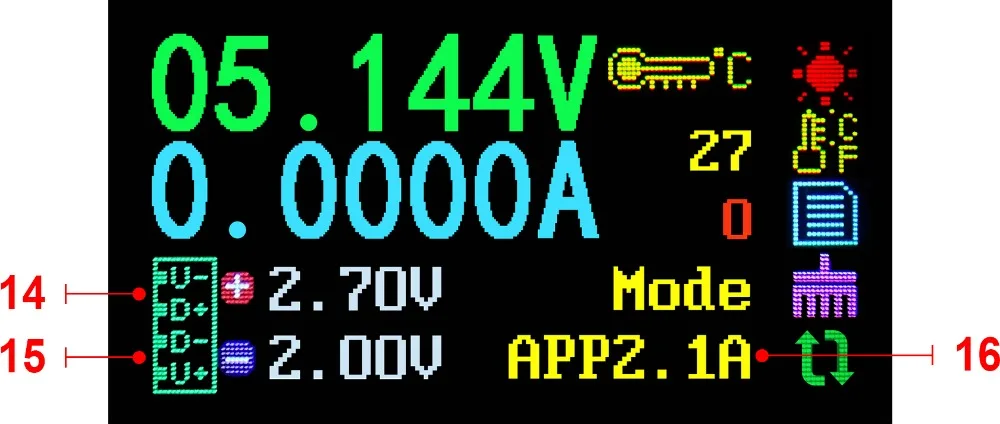

Интерфейс 2: интерфейс распознавания быстрой зарядки:
14:D +: данные положительного напряжения сигнала
15:D-: отрицательное напряжение сигнала данных
16: Отображение режима быстрой зарядки
Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0.APPLE2.4A/2.1A/1A/0.5A.Android DCP.SAMSUNG. (Примечание: D +/D-напряжение и функция распознавания протоколов быстрой зарядки только для справки, потому что мобильный телефон быстро обновляется, он не может быть абсолютно точным)
Настройка параметров:При любом интерфейсе 2 интерфейсов нажмите и удерживайте кнопку для реализации набора данных. Удерживайте кнопку более 0.5s, соответствующий значок будет выбран и отображен (фон значка становится синим), затем шаг через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных четкое ноль и Вращение экрана. Остановите функцию, которую вы хотите установить, а затем ослабьте кнопку.
Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, экран будет выключен, а затем нажмите кнопку или включите снова, дисплей снова будет светильник.
Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, блок температуры будет переключен. Единица измерения температуры по умолчанию: градусы Цельсия.
Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку и группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, группу данных 0 и группу данных 1. Когда набор данных является группой 0, емкость тока и энергия будут храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч накапливается до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.
Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, данные текущей группы данных будут очищены.
Нажмите и удерживайте кнопку, когда соответствуетЗначок выбирается и отображается, ослабляет кнопку, экран будет поворачиваться на 180 градусов и автоматически храниться, что удобно для последующего использования.
-
Capacity accumulation0-99999mAh
-
Current measurement range0-4.0000A
-
Current measurement resolution0.0001A
-
Display screen0.96 Inch color IPS display
-
Package Size10cm x 10cm x 10cm (3.94in x 3.94in x 3.94in)
-
Package Weight0.1kg (0.22lb.)
-
Product weight27g(package included)
-
Unit Typepiece
-
Update rate0.5Hz
-
Voltage measurement range3.700-30.000V
-
Voltage measurement resolution0.001V
-
