Линия питания несущий коммуникационный модуль BWP39 силовой несущий модуль

И. Представление

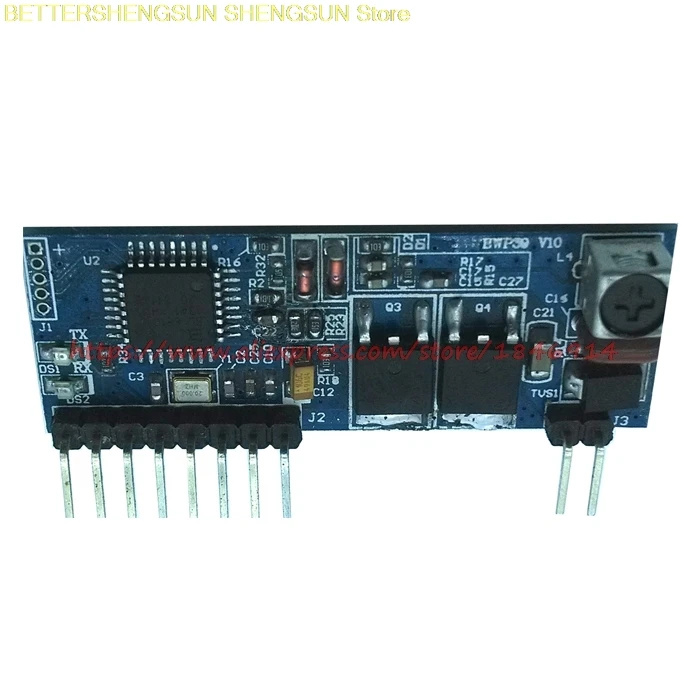

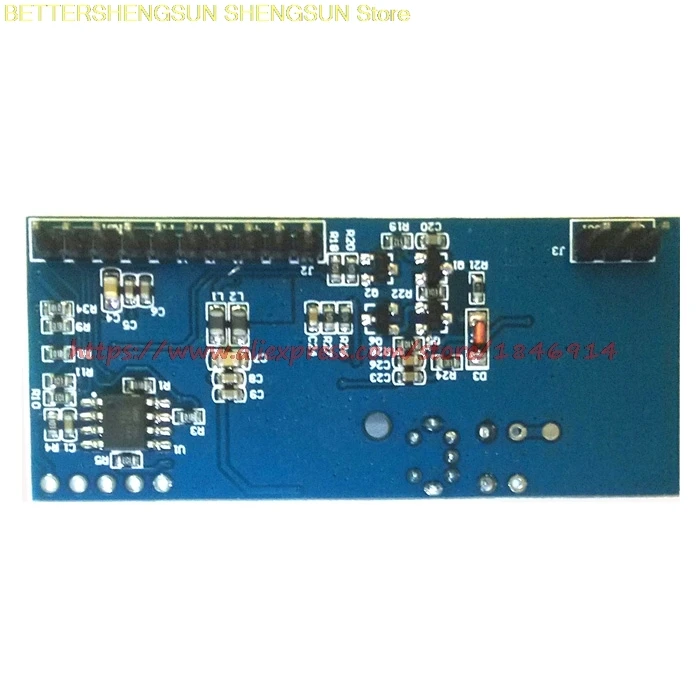

Модуль несущей линии электропередачи серии BWP39-это город Шэньчжэнь, который станет разработкой недорогого и высокопроизводительного модуля несущей линии электропередачи, модуль интегрирует все схемы несущих трансиверов, требуется только внешняя Соединительная катушка и изолирующий высоковольтный конденсатор, можно удобно сформировать концевую соединительную линию питания, Размер модуля маленький, длинная ширина 20 мм * 50 мм, одиночное линейное контактное соединение, контроль безопасности, контроль уровня воды, интеллектуальное управление освещением для домашнего интерьера светодиодный управление светодиодным освещением, солнечные водонагреватели с идеальным управлением приложением. Модуль встроен в механизм предотвращения столкновения носителя в определенной среде может позволить нескольким комплектам несущих устройств одновременно отправлять и получать данные, не будут оказывать влияния друг на друга. Частота несущей способности модуля может быть изменена и может быть изменена для специальных функций управления.

Два, Особенности модуля

После блока питания: + 5VDC 12VDC.

Этот тип интерфейса: последовательный интерфейс уровня TTL (UART), полудуплекс.

Данный вид передачи: Полностью прозрачная передача данных.

Частота серийных операций (UART): 9600 бит/с

Коэффициент несущей способности (PLC): 360 бит/с

После рабочей среды: AC 220VAC/110VAC, 50/60Hz, 300VDC DC, без электрического проводника.

Когда расстояние связи превышает 500 м, (условия светильник нагрузки или чехол для линии постоянного тока, расстояние связи более 1000 м).

Когда частота несущей линии питания: 132 кГц, 264 кГц, 312 кГц, выбор четырех частот 416 кГц.

Данная Модуляция: BPSK + DSSS (DSSS).

При рабочей температуре: - 40 град C 80

В-третьих, основное применение

Регулятор уровня жилых резервуаров, контроль уровня воды на солнечной батарее, интеллектуальное управление мебелью для дома светодиодный управление светодиодным освещением, контроль безопасности, централизованная система считывания счетчиков, интеллектуальное управление мебелью для дома, светодиодный уличный фонарь интеллектуальное централизованное управление, централизованная система управления и т. д.
