Во-первых, введение

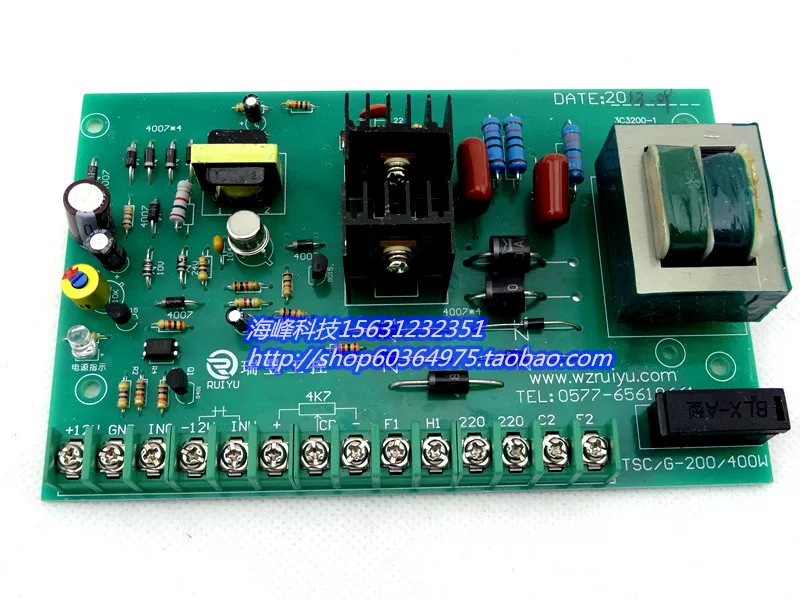

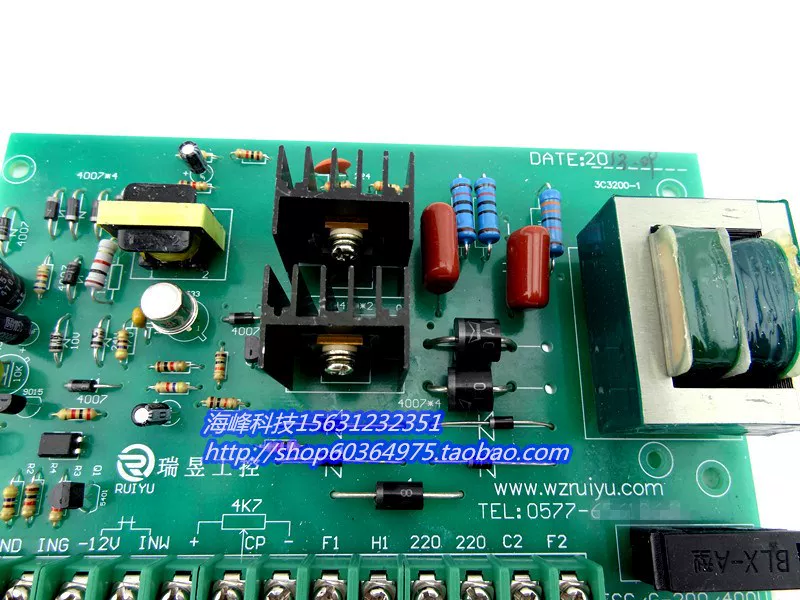

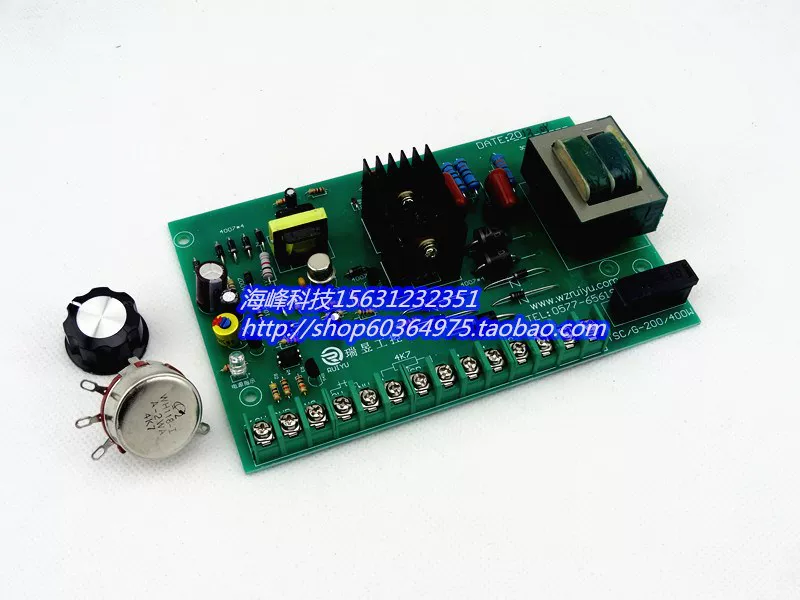

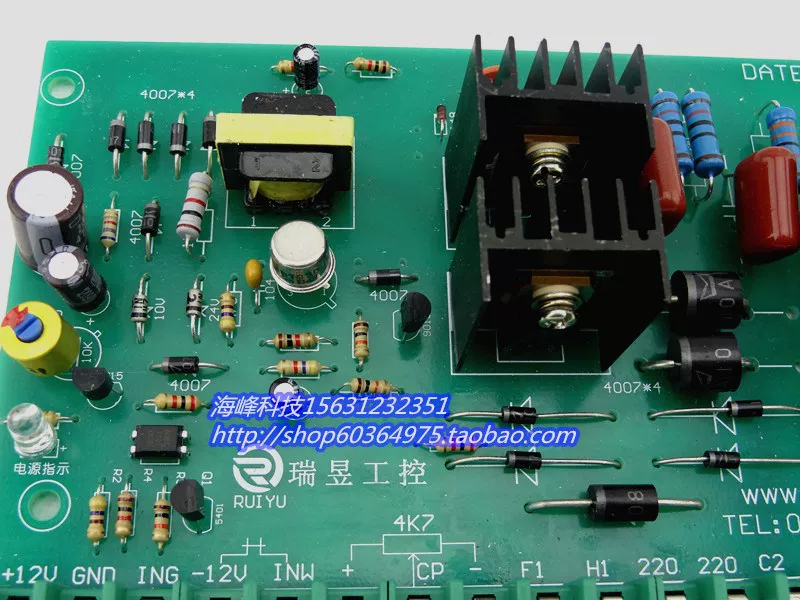

Плата управления скоростью двигателя постоянного тока TSC/G-200/400W-это комплексная плата, которая заменяет платы TSC-200/400W и TSCG-200/400W.
Источник питания для небольшого двигателя постоянного тока позволяет двигателю постоянного тока достичь постоянного крутящего момента плавного регулирования скорости. Основная Схема устройства принимает однофазную схему полуконтроля мостика и имеет отрицательные отзывы напряжения и другие звенья для улучшения точности регулирования скорости. Цепь управления срабатывает с помощью однораспределительного транзистора, цепь проста, Работа Стабильная и надежная, а температурная компенсация стабильна.

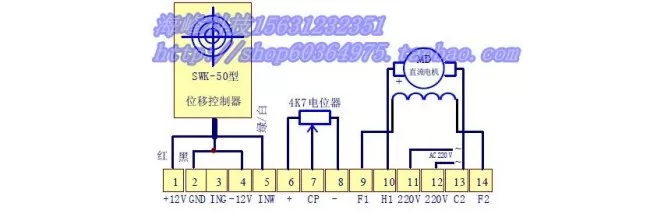

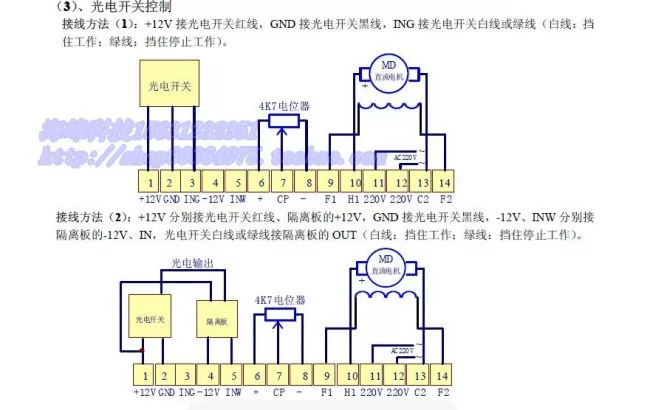

Внешний контроль включает в себя: контроллер перемещения, фотоэлектрический переключатель.
Во-вторых, по параметрам
1. Долгосрочная система непрерывной работы
2. Нормальное рабочее напряжение: 220 В (± 10%)
3, выходной ток: 3A
4. Диапазон скорости: 1:10
5, Статическая точность: 5%
6, адаптация мощности двигателя: 200 Вт-400 Вт
7. Выходное напряжение арматуры: DC0-220V
8. Выходное напряжение возбуждения: DC200V/1A
9. Размеры (длина × ширина × высота): 162 × 100 × 55 мм

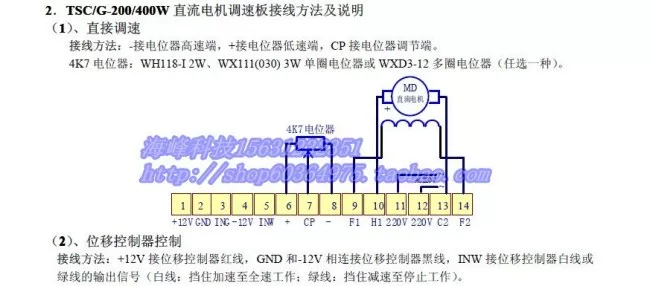

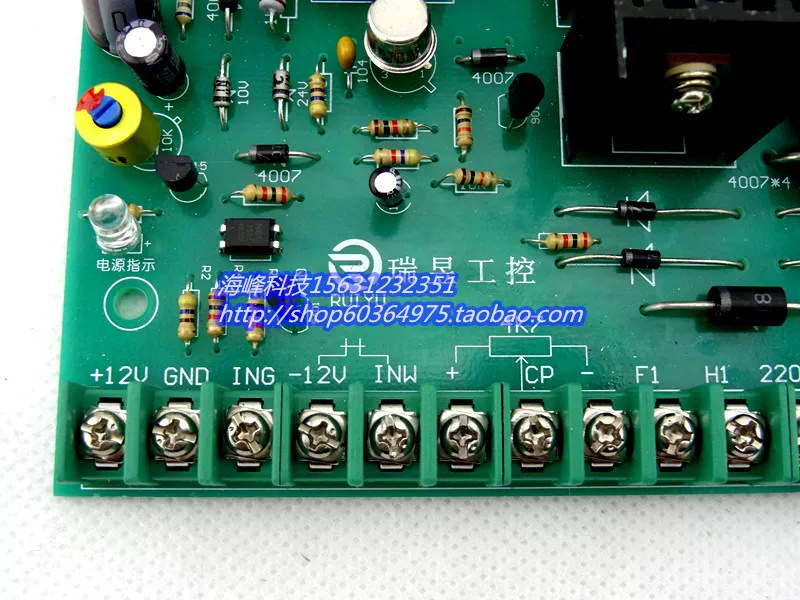

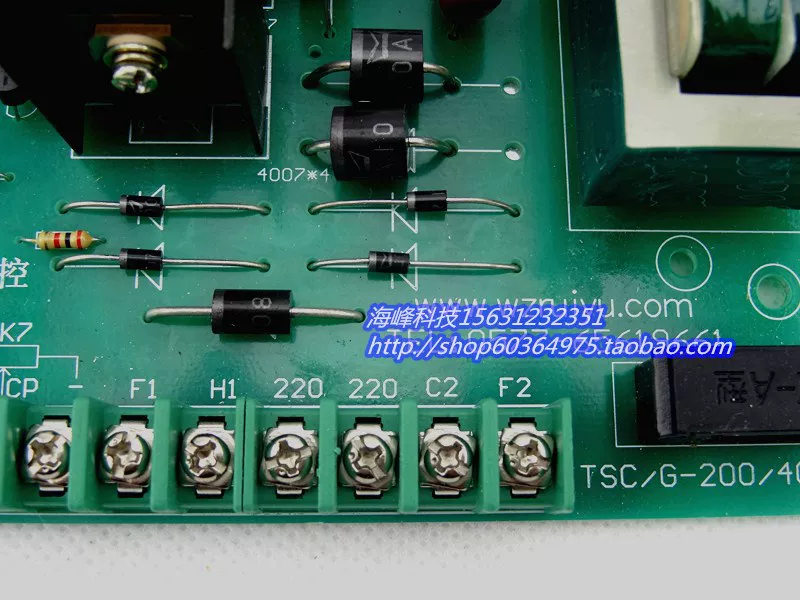

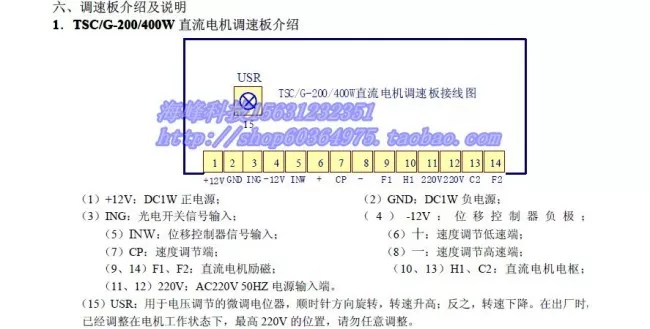

10, проводка: тип клеммы
