Описание продукта:

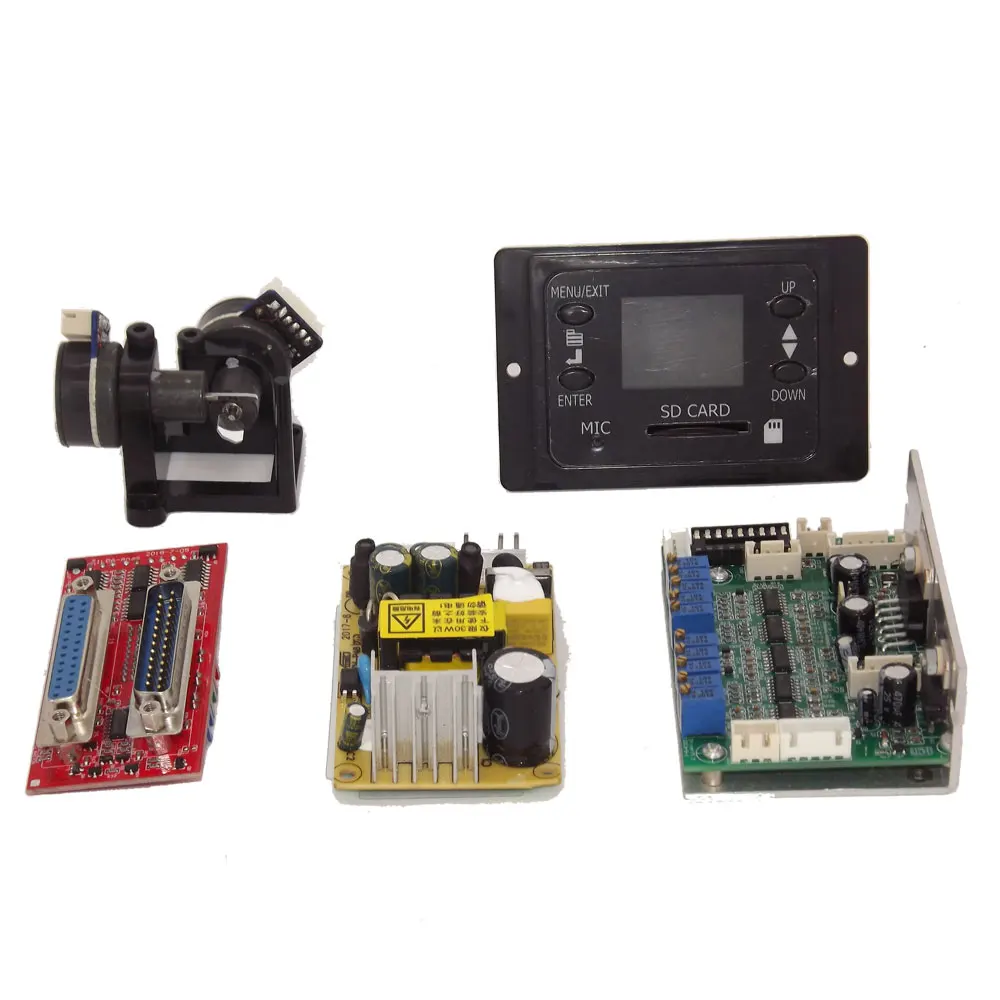

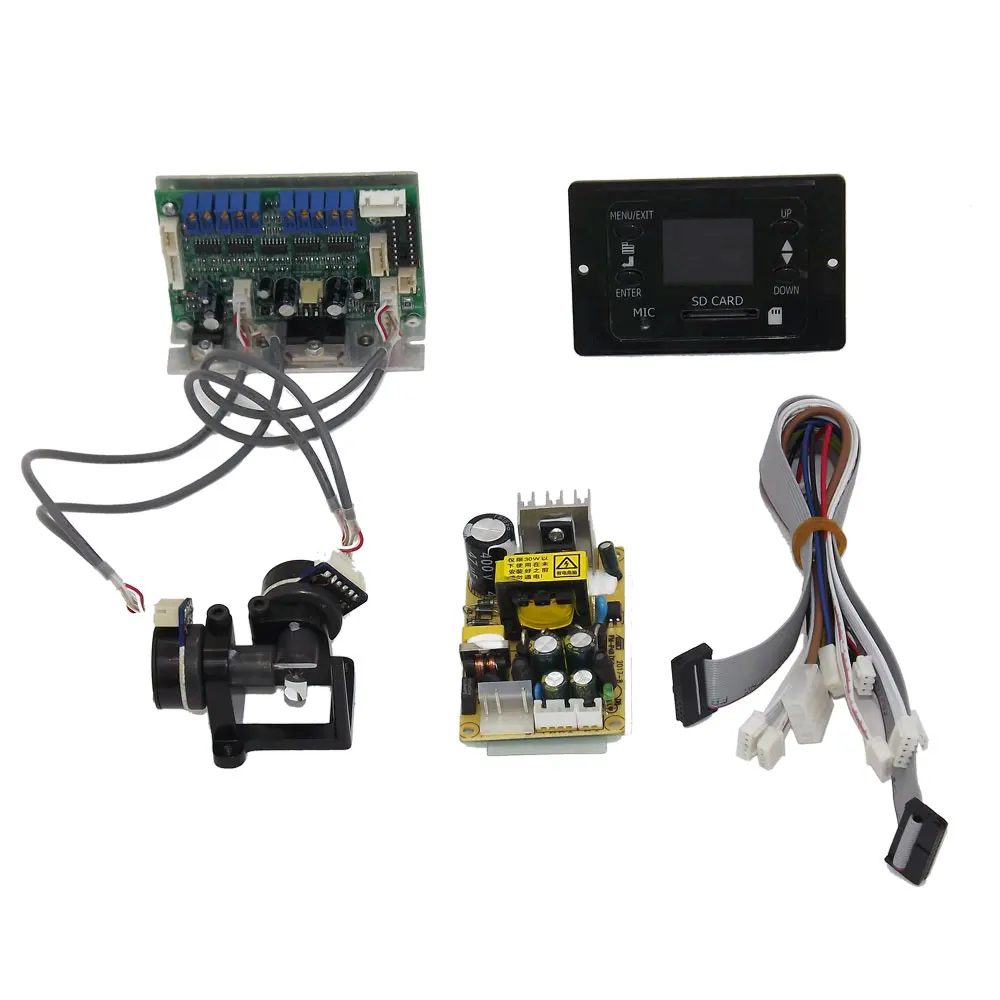

Стандартная посылка включает в себя (как показано на картинке):

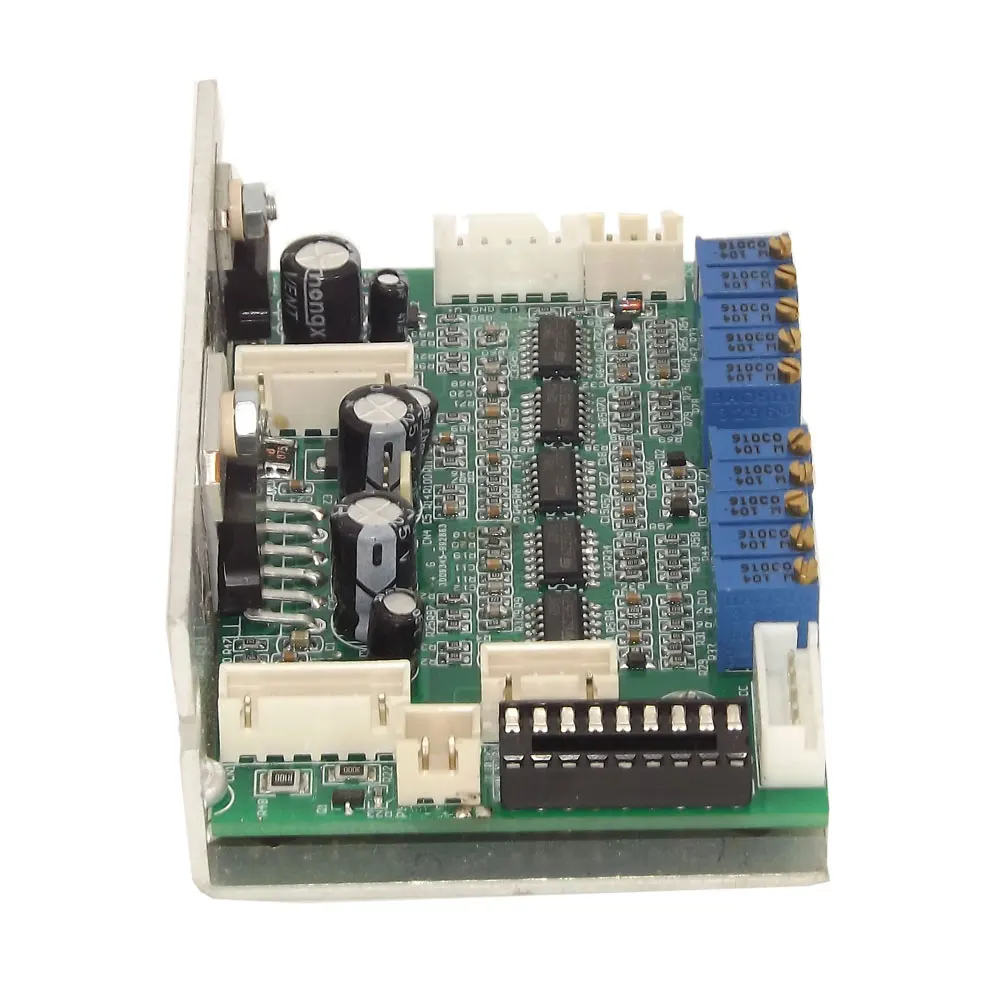

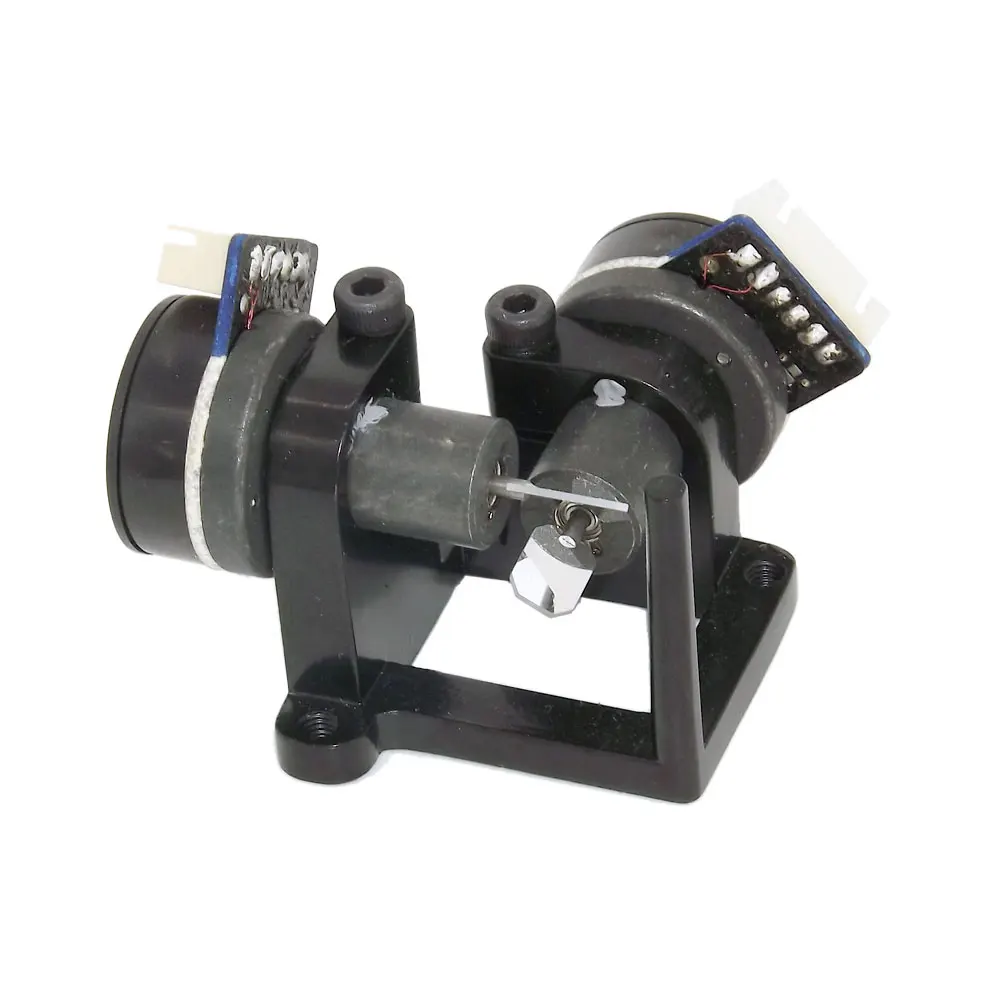

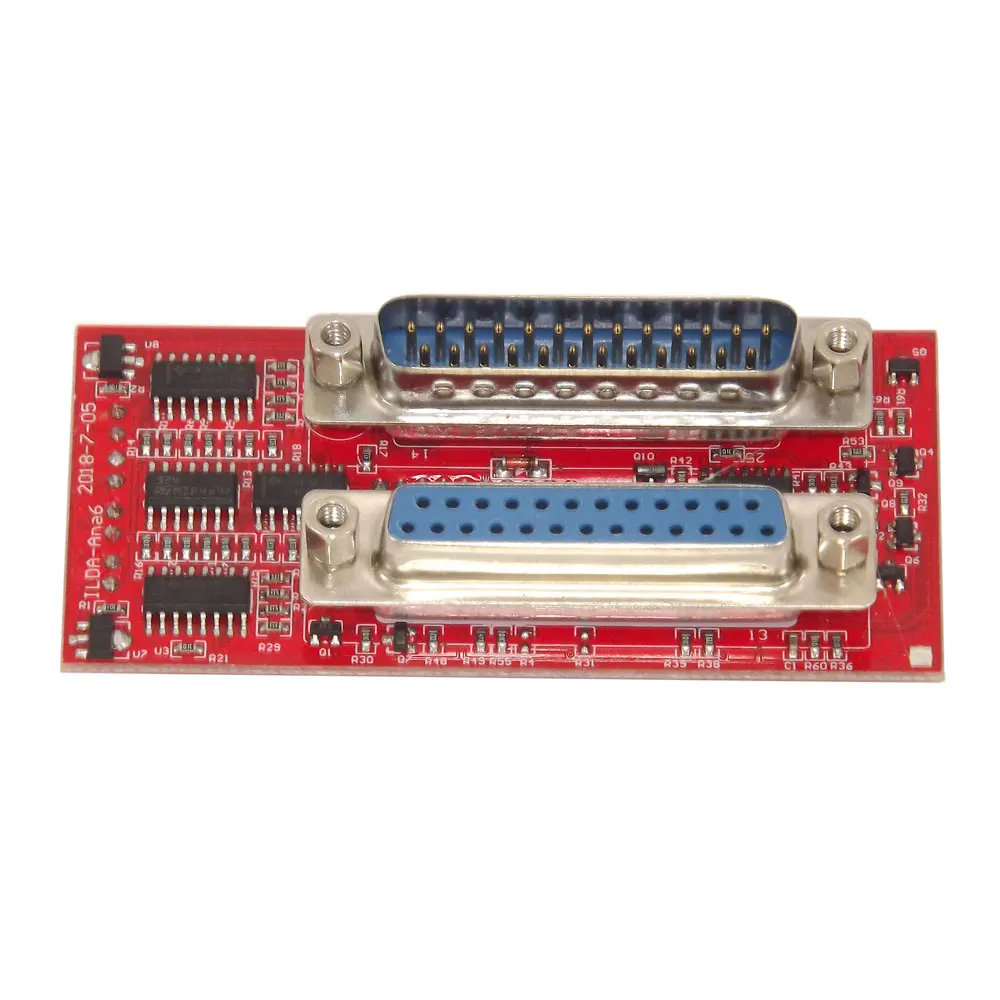

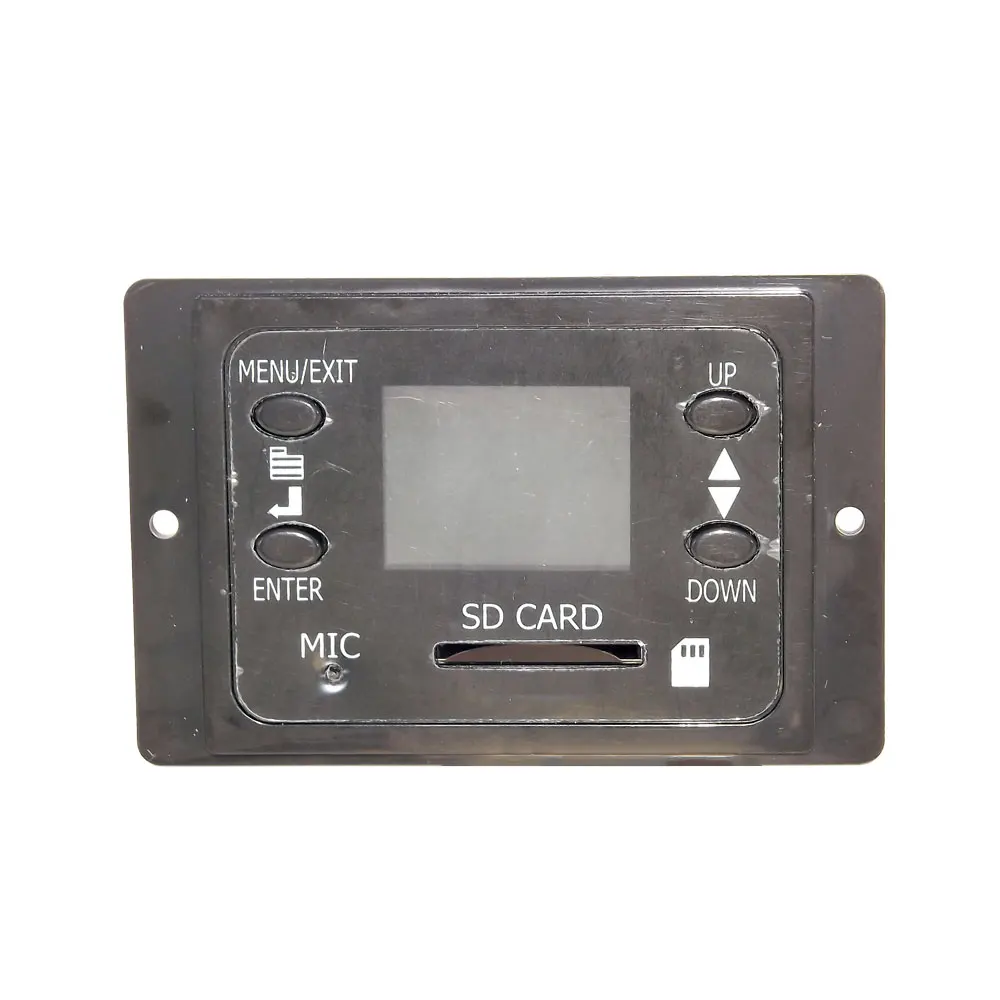

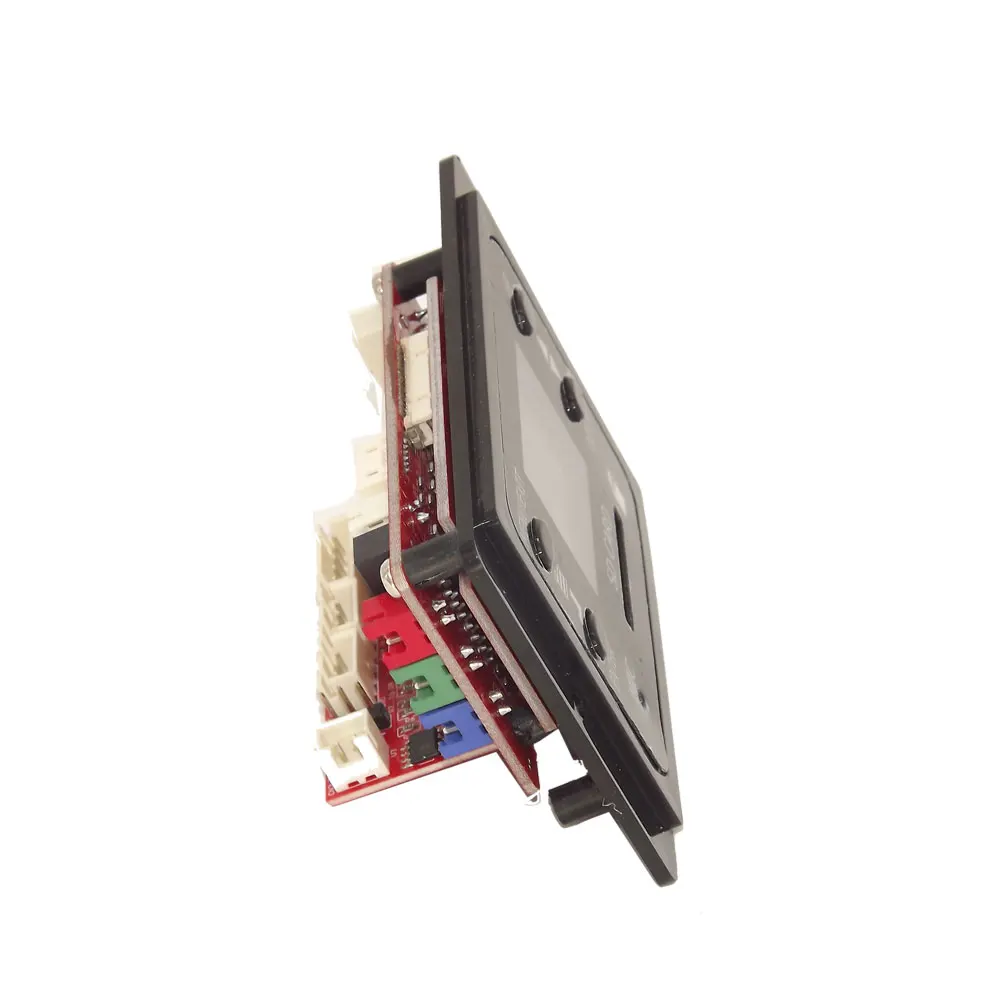

2 ×scanners 1x плата управления (показать карту) 1 ×driver доска 2 ×mirrors 1 ×scanner крепление 1 × блок питания (PUS) 2 × драйвер кабеля к сканеру 1 × драйвер кабеля к PUS 1 × драйвер кабеля для входных сигналов 2x DB25 разъем Спецификация: Блок развертки с подвижным магнитом Входное сопротивление: 200K Ом, дифференциальный Сигнал Вход напряжения:± 5V Требования к входному напряжению: + 15 В/1.0A,-15 в/0.6A Диапазон рабочих температур: 0 ~ 50 градусов C Оптический угол:± 20 ° Макс Скорость сканера:>15Kpps (30K ILDA Тестовый образец, ± 20 ° оптический) Размеры зеркала WxL: 7 мм * 11 мм * 0,6 мм(Широкая волна длина) Размеры: 7,4 см (длина) * 5,0 см (ширина) * 2,5 см (высота)Сканер был измерен независимым источником и подтвержден заводом
С картой PANGOLIN QM2000.Работает на желаемой скорости вывода. Используя стандартную
ILDA испытательное оборудование испытания. Лабораторный источник питания при +/-15VDC,При комнатной температуре. Windows
ПК с панголином, 12/30k ILDA тест-рамка полный размер. Зеркало 7x11x0,6 мм использовалось во время
Измерение периода. Galvo фиксируется в стандартных креплениях на алюминиевой опорной пластине,
Без принудительного охлаждения.
Угол поворота
Рабочее напряжение
Скорость @ размер зеркала
20 ° оптическое отклонение
+/-15 в
18 кппс @ 7*11*0,6
15 ° оптическое отклонение
+/-15 в
25 кппс @ 7*11*0,6
5 ° оптическое отклонение
+/-15 в
30kpps @ 7*11*0,6
Мощность вход
XH-3 контактные разъемы
Описание продукта:
Обратите внимание
Цвет кабеля
3
+ VCC
+ 15В/1.0A
Красный, 24AWG
2
GND
Черный, 24AWG
1
-Ви
-15V/0.6A
Белый, 24AWG
Сигнал Вход
3
Управление сигнала y-образный топ +
-5 В ~ + 10 в аналоговый сигнал
2
S-GND
Заземления
1
Управление сигнал
-5 В ~ + 10 в аналоговый сигнал
Потенциометр Описание:
