Обзор продукта
1,1 введение

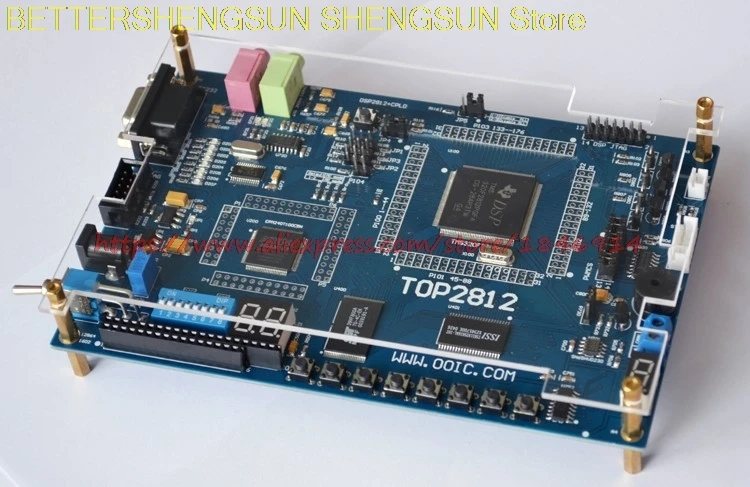

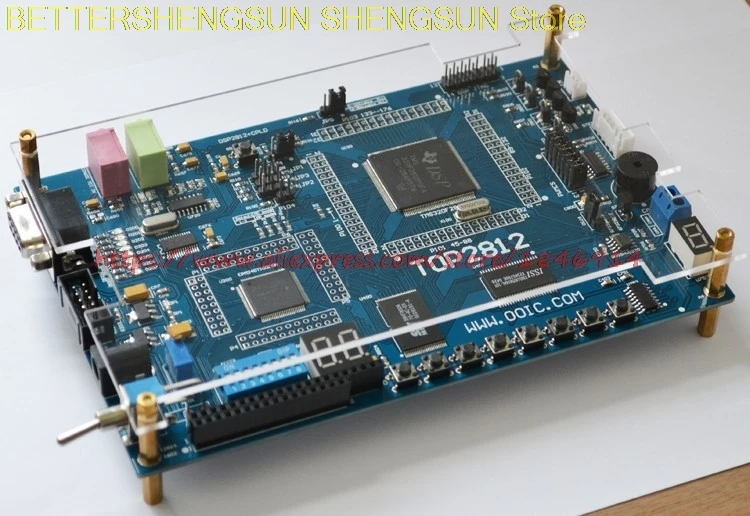

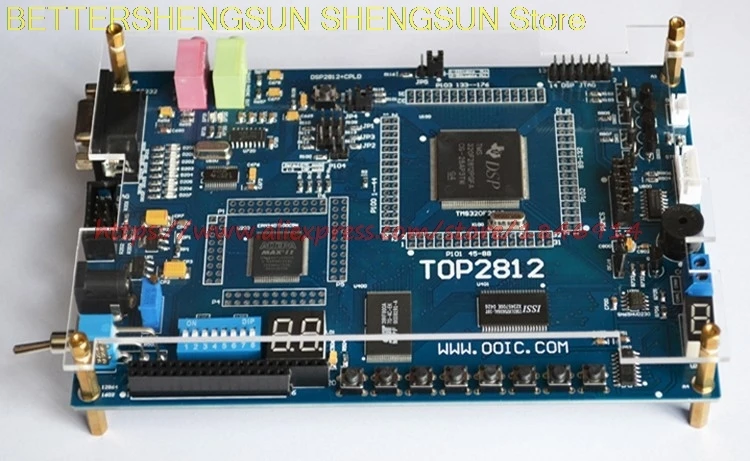

Макетная плата TOP2812 основана на платформе TMS320F2812 DSP и EPM240T100C5 CPLD для обучения и.
1. С более чем 20 экспериментальными проектами, обеспечивающими полную схему, код и общий внешний интерфейс, могут использоваться как физические лица, компании, университеты и научно-исследовательский институт для начинающих инструментов обучения и преподавания.
2. В то же время, вне контрольных сигналов и CPLD DSP все 80 сигналов ввода/вывода, могут использоваться в качестве двух платформ разработки.
3. Аппаратная конструкция платы полностью учитывает факторы EMC, EMI и охлаждения, установка, максимально возможные выводы всех интерфейсов, таким образом, его также можно использовать в качестве функциональной платы, встроенной непосредственно пользователям продуктов, сокращая цикл разработки продукта пользователем.

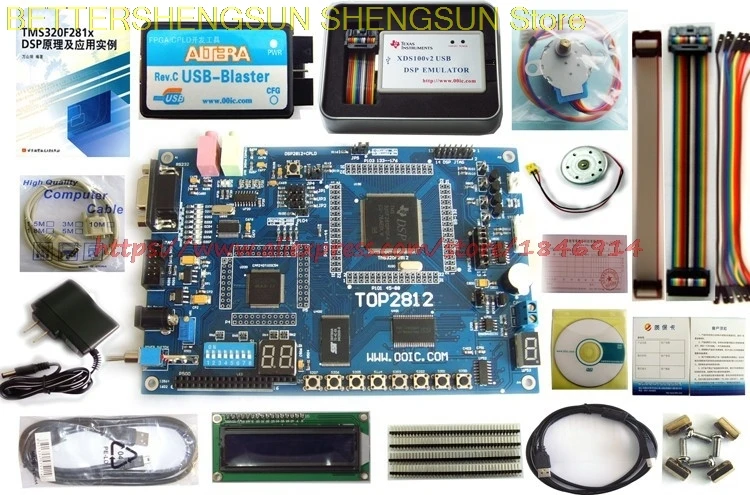

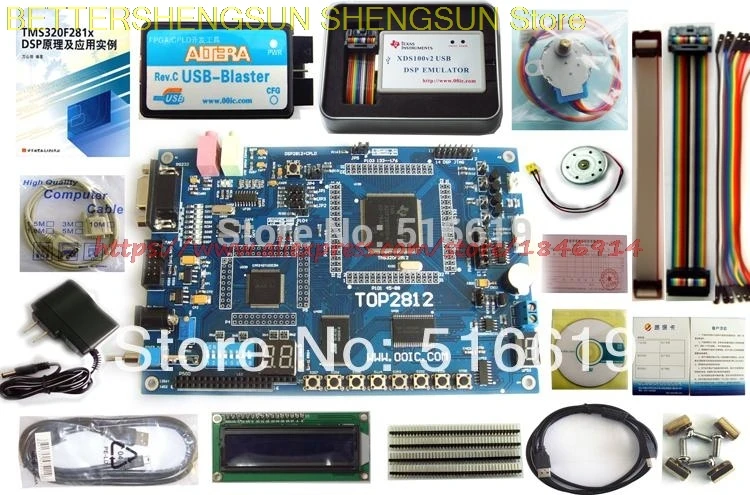

. 2 упаковочный лист (основной)
1. Макетная плата TOP2812;
2, симулятор XDS100 USB2.0 (симулятор DSP)
3, 5 в постоянного тока Регулируемый источник питания;
4, USB-BLASTER загрузка a; (загрузка CPLD)
5. Серийная прямая линия;
6, ЖК-модуль 1602;
7, двигатель постоянного тока;
8, шаговый двигатель;
9, Дюпон линия десять;
10, 2*40 Двойная игла с четырьмя корнями;
11, 14-контактная линия JTAG из двух;
12, кабель USB2.0;
13. Пользовательский диск DVD;
14, DSP value learning CD DVD;
15. Прозрачная стеклянная пластина и стойка из органической меди
1,3 системные ресурсы
• Процессор DSP TMS320F2812, 32-битный высокоскоростной цифровой процессор с фиксированной точкой, самая высокая частота 150 м;
• Встроенная вспышка 128K * 16 на чипе, программатор может удобно вылечить пользовательскую программу, шифрование флэш-памяти;
• Встроенный SRAM 18K * 16 бит на чипе;
• Встроенная загрузка 4K * 16 на чипе;
• Встроенная микросхема 1K * 16 OTP ROM;
• Расширенный 256K * 16 SRAM, IS61LV25616;
• Расширенная вспышка 512K * 16 бит, SST39VF800, удобная для пользователя для записи больших программ;
• CPLD с использованием серии ALTERA MAXII EPM240T100C5N (эквивалентно 8650 CPLD, емкость в два раза, Ранняя серия MAX и может быть сгорела не менее 100000 раз), доступен для интерфейса загрузки, пользователи могут написать свой собственный код;
• 2 8-сегментная цифровая трубка; В которой 1 битная цифровая трубка для использования с DSP, еще 2 цифровых трубки для использования CPLD;
• Обеспечивает 8 светодиодный ных светящихся трубок, удобную индикацию состояния;
• Обеспечивает 8 независимых кнопок;
• 1 зуммер;
• Обеспечивает 1 8-битный переключатель кода;
• Обеспечивает схему сброса, надежный сброс, независимую кнопку сброса, ручной сброс;
• Обеспечивает 1 интерфейс RS232, может быть подключен к ПК-эксперименту;
• Обеспечивает 1 интерфейс CAN2.0, удобный для пользователя в сети;
• Обеспечивает 16 каналов входного интерфейса AD (диапазон входного сигнала 0 ~ 3 В);
• Оснащен разъемом для наушников, может легко реализовать функцию воспроизведения;
• Обеспечивает разъем для микрофона, удобную функцию записи;
• Обеспечивает 12864 китайский интерфейс Графический ЖК-дисплей;
• Обеспечивает ЖК-интерфейс 1602 символов;
• Обеспечивает интерфейс управления двигателем постоянного тока, анти;
• Обеспечивает интерфейс управления шаговым двигателем, анти;
• Обеспечивает 6 выходных интерфейсов PWM;
• Открытие шины, линии передачи данных, адресные линии, контрольные линии, специальные функциональные контакты всех выводов, в два раза более удобное для пользователя развитие;
• Источник питания, напрямую поставляемый внешним источником питания, более стабильный и надежный;
• Обеспечивает высокое качество независимого выключателя питания, контроль мощности, удобную работу;
• Четыре фиксированных отверстия, удобная фиксированная установка;
• Физический размер: 17*11 см;
1,4 расширенный интерфейс
Шины DSP, AD, DA, EVA, EVB, PWM и все другие выводы, 4 32 контактных интерфейса, расстояние между выводами 2,54 мм, пользователи могут расширить использование;
Все 80 I/O • Порт CPLD через 4 интерфейса, все выводы, расстояние между выводами 2,54 мм;
Интерфейс DSP JTAG, совместимый с IEEE 1149,1, из которых 6-футовый воздух, расстояние между выводами 2,54 мм, может использоваться в сочетании с рынком для всех стандартных имитаторов интерфейса JTAG;
CPLD, стандарт интерфейса JTAG, конструкция с защитой от штепсельной вилки, может быть подключена к зарядному кабелю bytebler terii или USB-Blaster;
• Извлечение интерфейса 6 ШИМ, расстояние между контактами 2,54 мм;
• Извлечение интерфейса двигателя постоянного тока, расстояние между штырьками 2,54 мм;
• Извлечение интерфейса шагового двигателя, расстояние между штырьками 2,54 мм;
• Извлечение интерфейса 12864 из Китая графический ЖК-дисплей, отверстие с 20 сердечниками, расстояние между штифтами 2,54 мм;
• Извлечение ЖК-интерфейса 1602 символов, отверстие для 16-жильного отверстия, расстояние между штифтами 2,54 мм;
• 1 разъем для наушников (зеленый);
• 1 разъем для микрофона (розовый);
• Разъем интерфейса шины CAN2.0, 2 синих клеммы, расстояние 5,08 мм;
• RS232 стандартный разъем порта DB9;
• Внешний входной интерфейс питания постоянного тока 5 В;
• Перемычка для выбора режима DSP и перемычка для выбора PLL, расстояние 2,54 мм;
Код 1,5 и экспериментальный проект
Часть DSP
В эксперименте 1 эксперимент с внутренним таймером 0
Эксперимент 2 внутренний таймер 2 эксперимент с переменсветильник том вспышки;
В эксперименте 3 эксперимент диспетчера событий EV;
Эксперимент 4 SPI цифровой трубчатый дисплей;
Эксперимент с зуммером 5 GPIO;
Эксперимент 6 тест чтения и записи внешней ОЗУ;
Эксперимент 7 тест чтения и записи внешней вспышки;
Эксперимент с 8 кнопками управления;
Эксперимент 9 эксперимент по управлению внешними прерываниями;
Эксперимент 10.ADC;
Эксперимент с интерфейсом 11.rs-232;
Эксперимент с интерфейсом шины 12.CAN;
Эксперимент 13 проверка аудиовыхода;
Эксперимент 14 с контролем двигателя постоянного тока;
Эксперимент 15 с управлением шаговым двигателем;
Эксперимент 16,1602 символьный ЖК-эксперимент;
Эксперимент 17,12864 с жидкокристаллическим дисплеем;
Эксперимент 18 Таймер 0 эксперимент прерывания
Эксперимент 19 таймер 2 эксперимент прерывания
Экспериментальный эксперимент с таймером прерывания 20.EV
Эксперимент с выходной формой волны 21 ШИМ
Экспериментальный приемопередатчик данных 22.SPI
Эксперимент 23 однотактный шаговый двигатель эксперимент
В эксперименте 24, эксперимент с двумя четырьмя шаговыми двигателями
В эксперименте 25, 8-битный шаговый двигатель
Эксперимент с алгоритмом 26.FFT
Эксперимент с алгоритмом 27.FIR
Эксперимент по алгоритму 28.IIR
Эксперимент 29 алгоритм свертки эксперимент
В эксперименте 30, эксперимент с адаптивным фильтром FIRLMS
Эксперимент 31. Эксперимент по вспышке
Вышеуказанные экспериментальные проекты предоставляются с языковой версией исходного кода и соответствующими примечаниями.
Часть CPLD
Эксперимент 1 эксперимент с управлением переключателем циферблата;
Эксперимент 2 эксперимент светильник кой водой;
Эксперимент 3,7 сегментный цифровой трубчатый декодер;
Эксперимент с 4 делителями;
5 клавиш для управления светодиодным экспериментом;
6-дюймовый динамический цифровой трубчатый дисплей;
Эксперимент 7 встречных экспериментов;
В эксперименте 8 эксперимент с государственным управлением машиной;
В эксперименте 9 проверка сигнала тревоги;
Эксперимент 10 музыкальный эксперимент;
Эксперимент с 11,жк-дисплеем;
В проекте используется код VHDL, стандартная коллекция VHDL, и в то же время используется более 700 процедур, а в 135 случаях-программа EPON OG для ознакомления пользователя с справочными данными.
1,6 связанные данные
Схема 1 полная (формат PDF, полностью совместимый с печатной платой), чтобы быстро освоить применение множества практичных интерфейсов;
Исходный код 2 языка во всех экспериментах, есть подробные китайские Примечания;
Методы и инструменты для 3 программных вспышек, используемых для лечения пользовательской программы;
4 Руководства по микросхеме: предоставьте все данные микросхемы платы разработки микросхем;
5 отправьте оригинальную среду разработки TI DSP, программное обеспечение CCS3.3, программное обеспечение CCS4/5 (из старой версии CCS2.2 для программного обеспечения C2000);
6 для предоставления драйвера эмулятора и других учебных материалов по DSP Book CD;
В качестве устройства чтения Acrobat, программное обеспечение для мониторинга шины USB Bushound 7, инструменты помощника по серийной отладке Sscom;
8 подарочных схем загружаемого кабеля Altera;
9. Программное обеспечение с жидкокристаллической матрицей, разработка процедур ЖК-дисплея, необходимых для;
Объем 10 подарочных протоколов TCP/IP: Том 1 ~ 3;
11 подарочных спецификаций USB;
Спецификация 12 подарочных документов CAN2.0;
Документация по дисковой системе 13 U;
14 FAT16, FAT32 системная документация;
15 подарочных UCOS-II в источнике F2812 для пересадки;
16 БПФ, библиотека FIR;
17 подарков полной библиотеки TI chip посылка;
18. В установке QuartusII используется видеоурок;
19. Видеоурок по установке оборудования загрузочной линии Altera;
20. Версия QUARTUSII 5,1.
21. Программное обеспечение ModelSim
22. Языковая программа VHDL (700 случаев)
23 VHDL учебник, VHDL примеры обучения программированию
Набор из 24 примеров языка описания оборудования (десятки исходных кодов программы)
В 135 случаях используется 25 моделей шин
26 обучающее устройство
27 подарок сканирующих книг "Altera FPGA_CPLD design (основной)" и "Altera FPGA_CPLD" (расширенный)
28. Необходимая эксклюзивная квалификация программного обеспечения QuartusII-китайская версия руководства по программному обеспечению QuartusII
29 Руководство пользователя: сто страниц, очень подробная информация, включая анализ цепи оборудования, экспериментальные примеры, руководство по быстрому старту CCS3.3, структуру микросхемы TMS320F2812 и основную систему;
Вышеуказанная информация предназначена для обучения, а не для коммерческих целей!
1,7 типичных приложений
Обучение применению, управление промышленной автоматизацией, UPS, управление двигателем, робот;
Управление преобразованием частоты, автомобильная техника, Дисковые Диски, цифровая фильтрация;
Анализ вибрации, серводвигатель переменного тока, управление двигателем постоянного тока и т. д.
Краткое введение функции XDS100

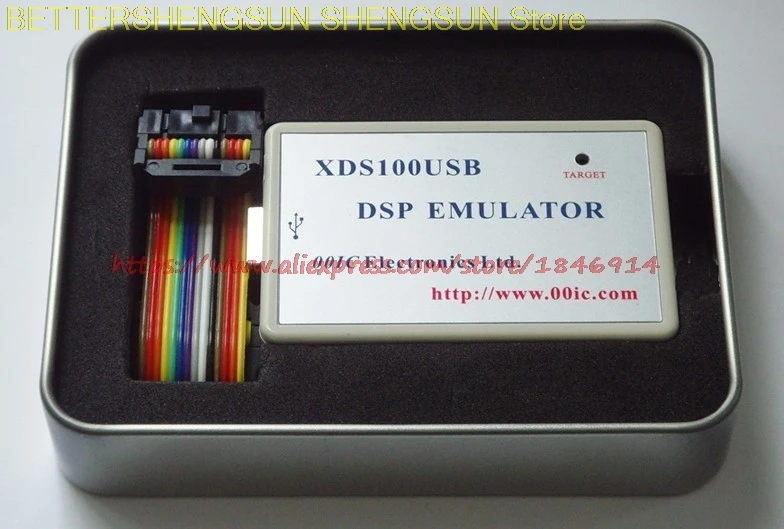

Симулятор 00ICXDS100USB-это Hefei Zero Electronic Technology Co., Ltd. запустил недорогие и высокопроизводительные инструменты разработки DSP, загрузка и отладка, Поддержка TI Piccolo series, серии TMS320F28XX DSP под CCS3.3, под CCSv4 может поддерживать TMS320C54x, TMS320C55x, TMS320C64x + и TMS320C674x и т. Д. Оценка огромного пространства, это специальный отладчик моделирования является базовым типом.
Обратите внимание, этот симулятор производится в соответствии с оригинальной схемой TI, в отличие от рынка симулятора XDS100V1, внутренняя разница симулятора очень большая. В CCS3.3, CCS4 и CCS5 не было необходимости устанавливать драйверы, подключите симулятор автоматического распознавания. В CCS3.3 поддерживает различные компьютерные операционные системы CCS4 и CCS5, включая 32-битные и 64-битные системы WIN7 и WIN8.
Эмулятор 00ICXDS100USB поддерживает среду разработки CCS v3.3/CCS V4.
Совместим с компьютером, совместимым с USB2.0.
Скорость моделирования Высокая, без внешнего источника питания, поддержка горячей розетки.
Пластикопосылка, дизайн имеет красивый внешний вид, легко носить с собой.
Доступен в 14-контактном стандартном интерфейсе JTAG TI, высокая универсальность.
Поддерживает операционную систему WIN2000/XP/VISTA/WIN7.
