Последнее обновление: 23.04.2022
30 $/шт

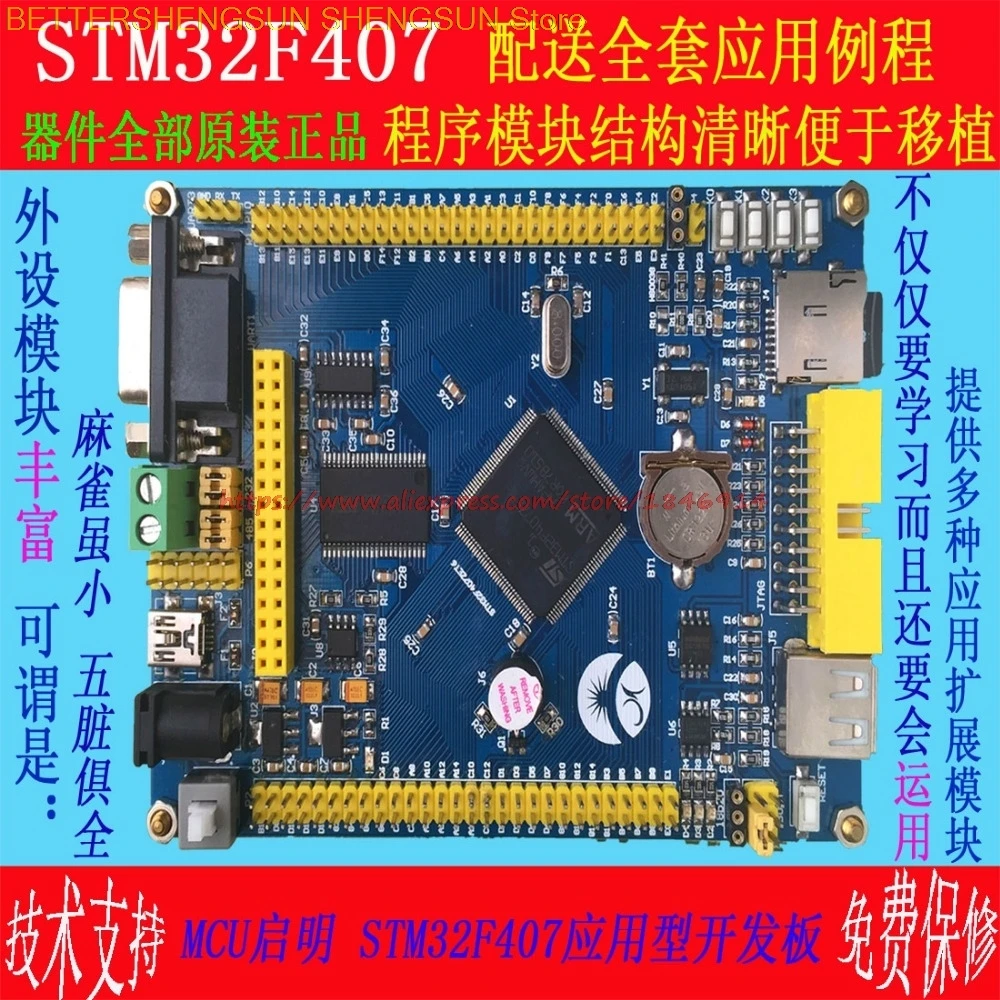

Размер приложения Тип MCU Qiming STM32F407 Совет по развитию для: 11,9*8,6 см,
Компактный размер, богатые периферийные ресурсы.

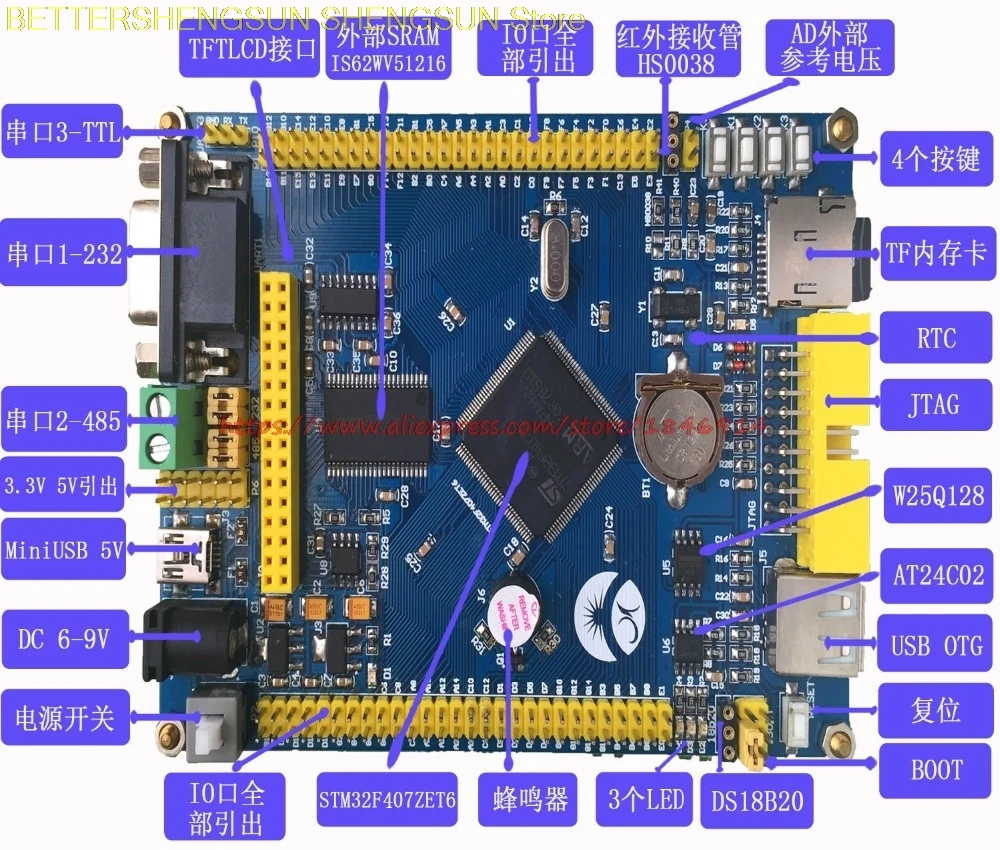

Совет по развитию:
1, LQFP144 FLASH:512K, CPU:stm32f407zet6, SRAM:192K, 5 независимых последовательных портов
ЦАП, АЦП...
2, IO рот все провода
3. SRAM IS62WV51216 1M

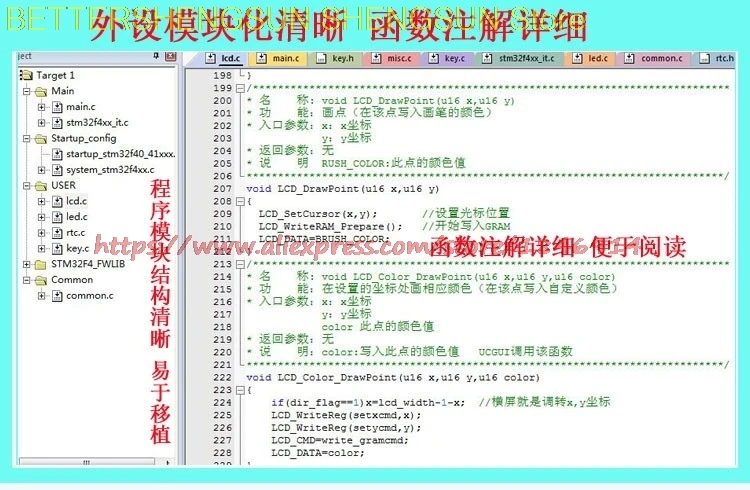

4, FSMC драйвер ЖК-интерфейс
Вспышка 5, 16M W25Q128
6, AT24C02 EEPROM
7, слот для tf-карты (Мини слот для sd-карты)
8, OTG USB
9, RTC
10, серийный 1-RS232 интерфейс
11, серийный 2-RS485 интерфейс
12, серийный 3-TTL

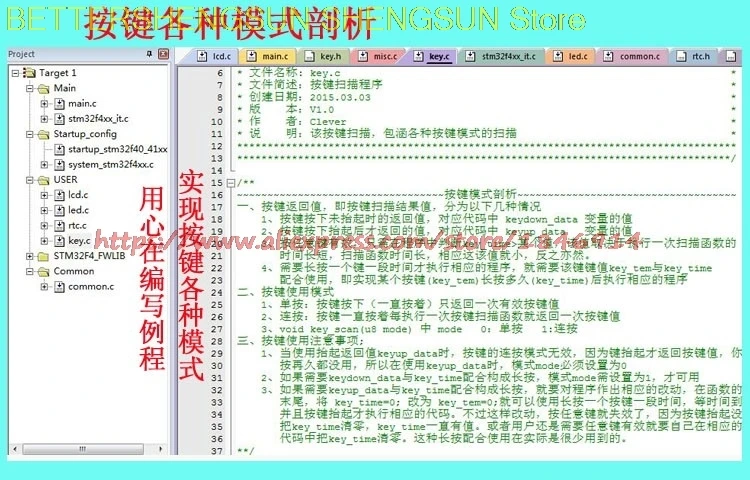

4, 13 независимых ключей
3, 14 светодиодный
15, инфракрасная трубка приемника (HS0038)
16, интерфейс датчика температуры (18B20)
17, зуммер

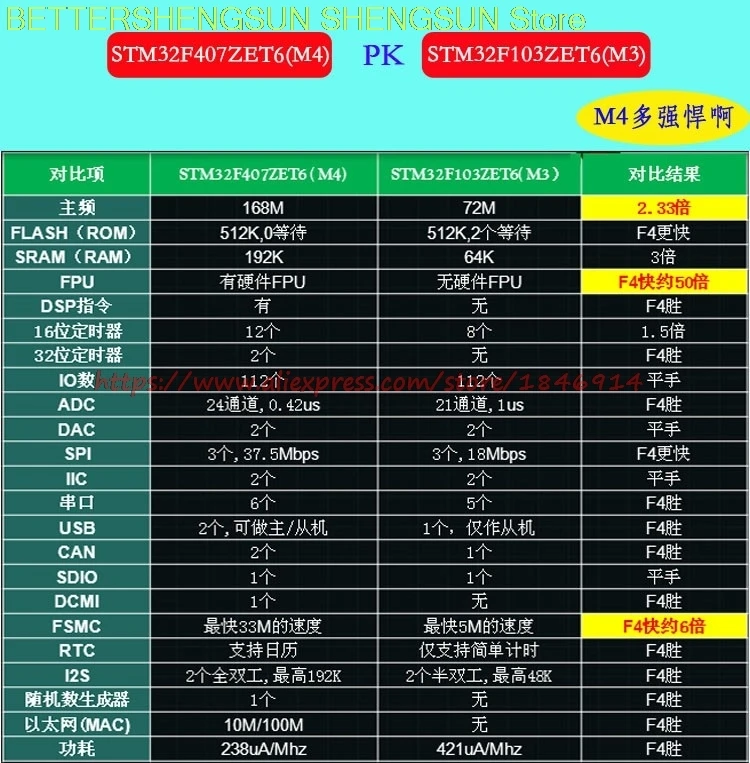

STM32F407ZET6 чип:
1, внутренний ядерный: ARM 32 Cortex (TM) CPU -M4
2, Рабочая частота: самый высокий показатель 168 МГц диапазон рабочих частот (он-лайн есть более 200 МГц), память 0 периода ожидания доступа к 1,25 DMips/МГц (Dhrystone2.1)
3, рабочее напряжение и посылка: 1,8 ~ 3,6 вольт источника питания и I/O pin
4. Ресурсы хранения: флэш-память до 512K байт, 192 Кб S RAM, которая включает 64 байта CCM (основная память) RAM, гибкий статический контроллер памяти поддерживает флэш-память, PS RAM, NOR, + 4 и NAND память.
5, низкое энергопотребление: режим сна, выключения и ожидания, VBAT обеспечивает RTC, 20x32 бит резервный регистр + опционально 4 КБ резервный SRAM
12 В/D 24 канала s конвертер, украшенное мозаикой из драгоценных камней, 12 D/DMA V 2 я 140 ISO 12 12 16 136 1 5 2 IrDA 2 17 84 I2S 5 15 2 3 138 3, 2,, 32 I/O, USB2.0, USART, SPI, 37,5 M, I/O, 7816 LIN, O,:3, 6 SMBus/PMBus, I2C. , 2 может интерфейс связи, 8 - 14 бит параллельный интерфейс камеры 54 Мбит/с, 10/100 Ethernet MAC выделенной DMA, так же, как SDIO, ФКЦБ интерфейс
7, отладка и загрузка: последовательная однолинейная отладка (SWD) и интерфейс JTAG, Cortex-M4 встроенный модуль отслеживания (ETM).
8, настоящий генератор случайных чисел
9, вычислительный блок CRC
96, 10 бит ID

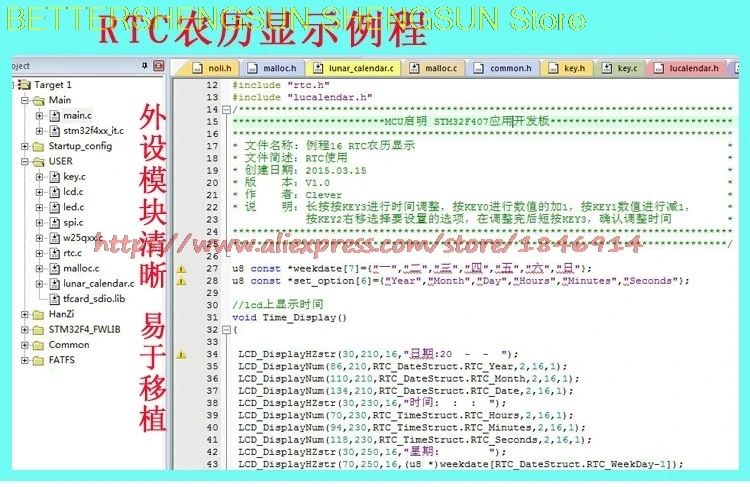

11, RTC: точность секунды, аппаратный календарь (специфично для просмотра официального руководства по данным веб-сайта)
