Описание функции платы драйвера Boost EG7500:
L использует двухтактный режим повышения структуры
L EG7500 повышающая Частота ШИМ приводной платы 40 кГц
L имеет выходную мощность привода + 1 А
L отключение от перенапряжения> 15 В + 0,5 В
L жужжание пониженного напряжения <10,5 В + 0,5 В
L отключение при пониженном напряжении <9,5 в + 0,5 В
L отключение от перегрузки по току IFB ноги> 48 мВ
L материал печатной платы: FR-4, Толщина: 1,5 мм

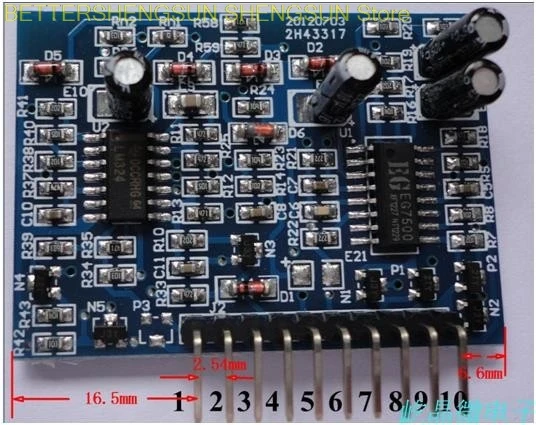

Размер L: Длина 46 мм, ширина 33,5 мм
L-образные детали с максимальной высотой: 9 мм
L Вес: 7 грамм

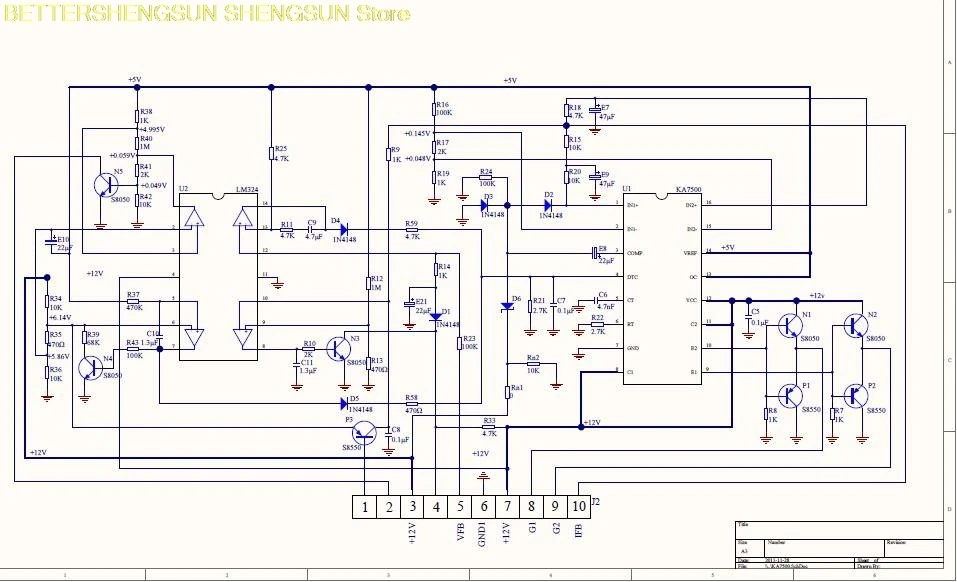

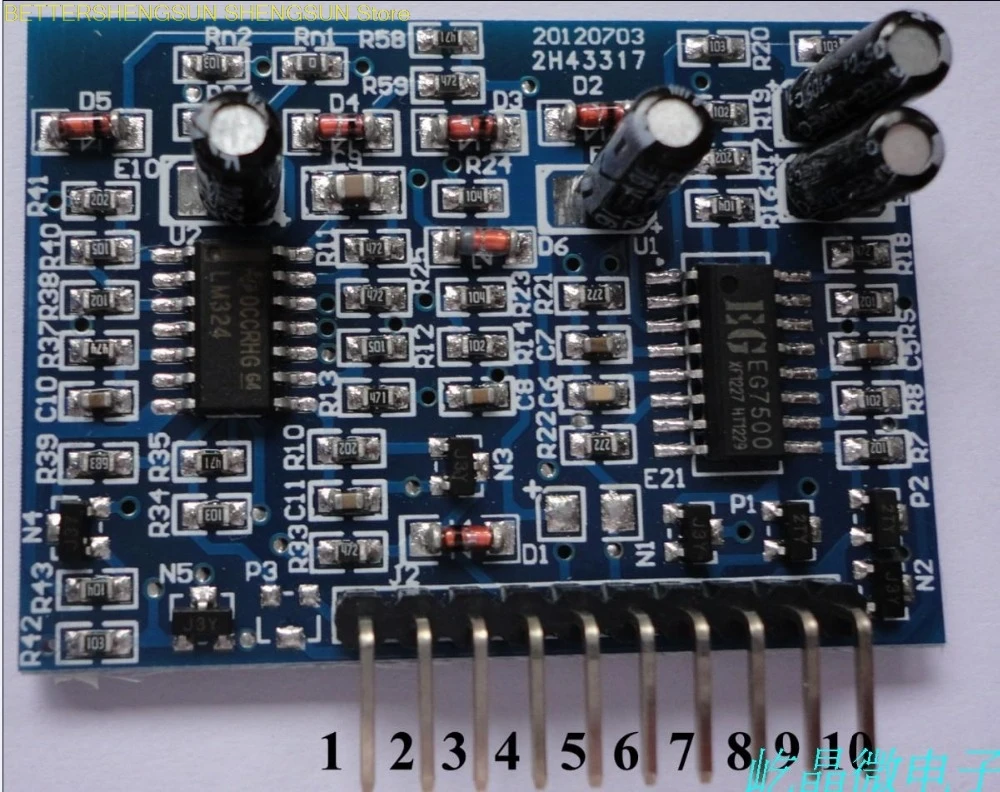

Функция контактов платы драйвера EG7500:
1 Температура
2 зуммера пониженного напряжения
3 VCC + 12V
4 управления вентилятором
5 vfb
6 GND
7 + 12 В
Выход драйвера 8-9
10 IFB MOS трубка Rds обнаружение, защита и обнаружение от перегрузки по току
