Индекс параметров:
Частотный диапазон: 400-470 МГц охватывает все Частотные точки u-сегмента
Мощность передачи: максимум 25 Вт, Входная мощность 2 Вт 19-20 Вт, Входная мощность 5 Вт максимум!
Потеря приемника: лучше 1 дБ, это значение может повлиять на чувствительность приемника.
Источник питания: 12-14 в, чем выше напряжение питания, тем больше мощность передачи, 25 Вт измеряется на 13,8 В!
Ток питания: 3 А при передаче, ток не потребляется при приеме
Для моделей: U-образные и УФ-двойные секции рука в руке (например, TG-UV2).
Мощность передачи руки для всех в руке 2 - 10 Вт
Размер: 11,5 см, * 8 см, * 5 см в длину * ширина * высота
Примечание: зачастую клиенты сомневаются в мощности передачи в конце этой бумаги, подробный список фактического графика тестирования напряжения источника питания, источник тока и значения мощности (измеритель мощности для США, импортированная птица 43, нагрузка 50 европейского стандарта RF аттенюатора), У нас будет последующее видео Youku.
Способ использования:

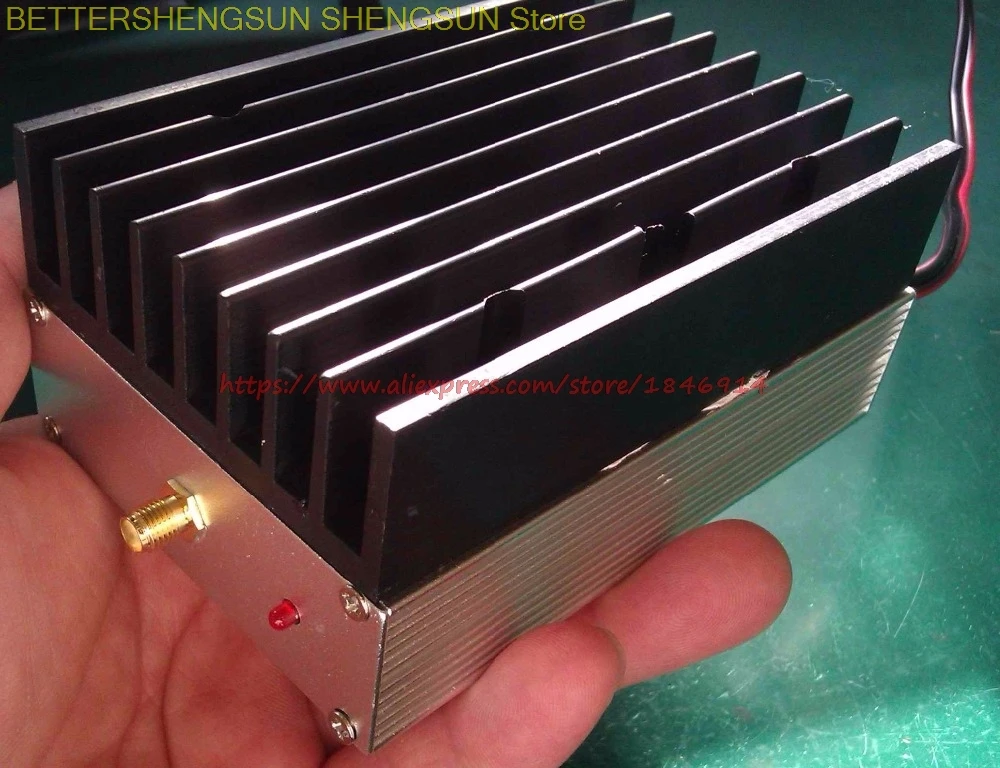

1. Пожалуйста, усилитель на кабеле SMA RF с гнездовой головкой машины (маленькая гнездовая головка с золотой резьбой) получил основание ручной антенны (место для приема антенны с ручным винтом)! Который находится в маленьком желтом соединителе к руке.

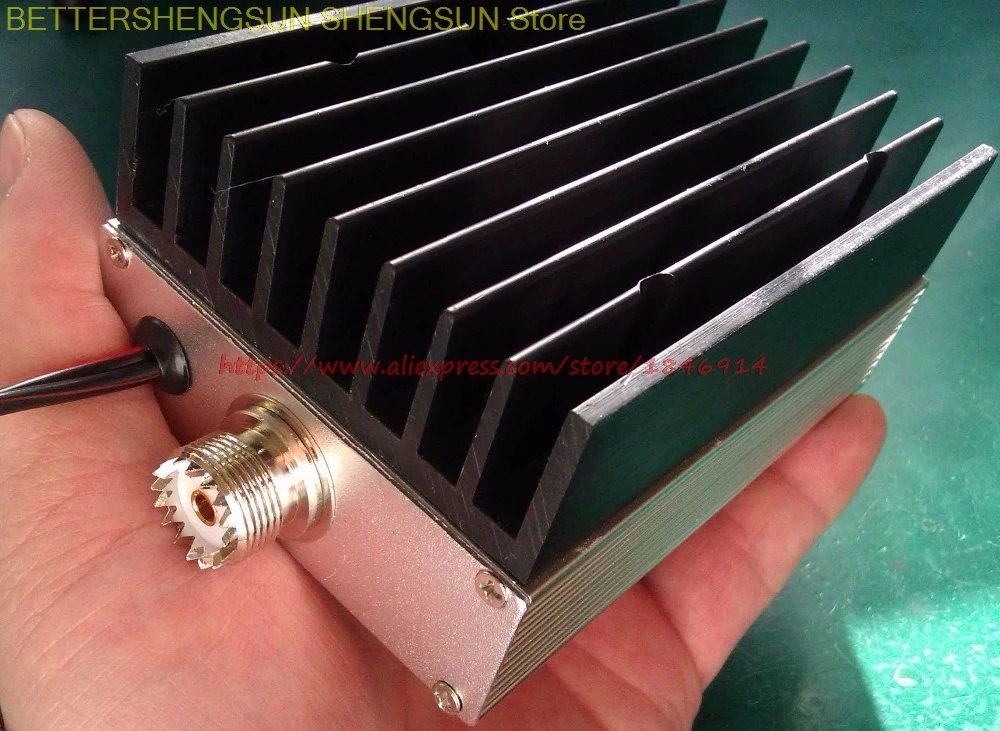

2 большие толстые иглы M гнездовой усилитель антенны или палочка для рассады, полученные на вашей толстой игле M гнездовой винтовой шарнир находится на вашем усилителе антенны! Антенны обычно имеют фидер, фидер толще, чем лучше, тем короче, тем лучше! Слишком тонкий, слишком длинный, большое затухание сигнала!
3. Подключите красную линию усилителя мощности к положительному электроду источника питания, а черная линия подключится к отрицательному электроду источника питания. Если вы используете наш разъем прикуривателя в автомобиле, вы можете подключиться напрямую к прикуривателю. Если вы используете бытовую технику, вам придется принести свой собственный блок питания. Для источника питания требуется стабильная мощность более 3 А. Когда выходной ток на выходе, выходное напряжение источника питания не может быть уменьшено слишком сильно!
За три вышеуказанных шага вы можете нажать кнопку PPT, чтобы начать запуск платформы запуска, легко, не сложно, с этим сможет работать каждый!
В комплект поставки входит:

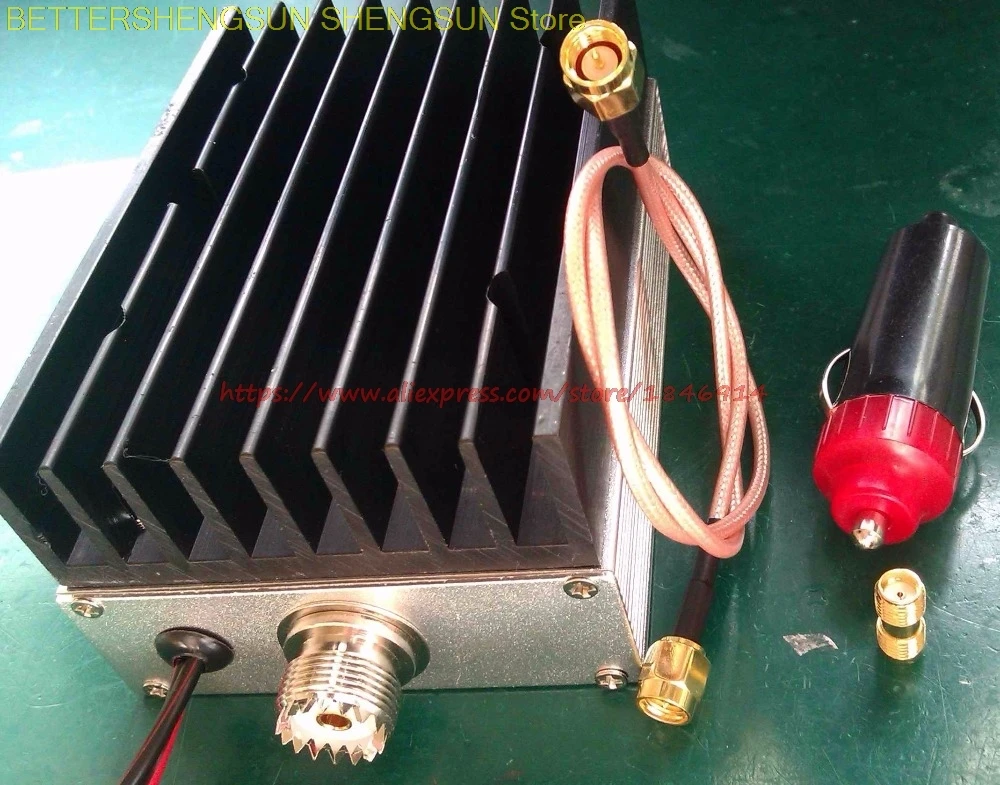

В поставку входит усилитель мощности, кабель длиной 0,5 м для SMA разъем «Папа-папа», головка переключателя с гнездом SMA на гнездо, разъем прикуривателя (используется для автомобильного прикуривателя)
