Введение продукта
Основной размер основной платы: длина 55 мм * ширина 38 мм

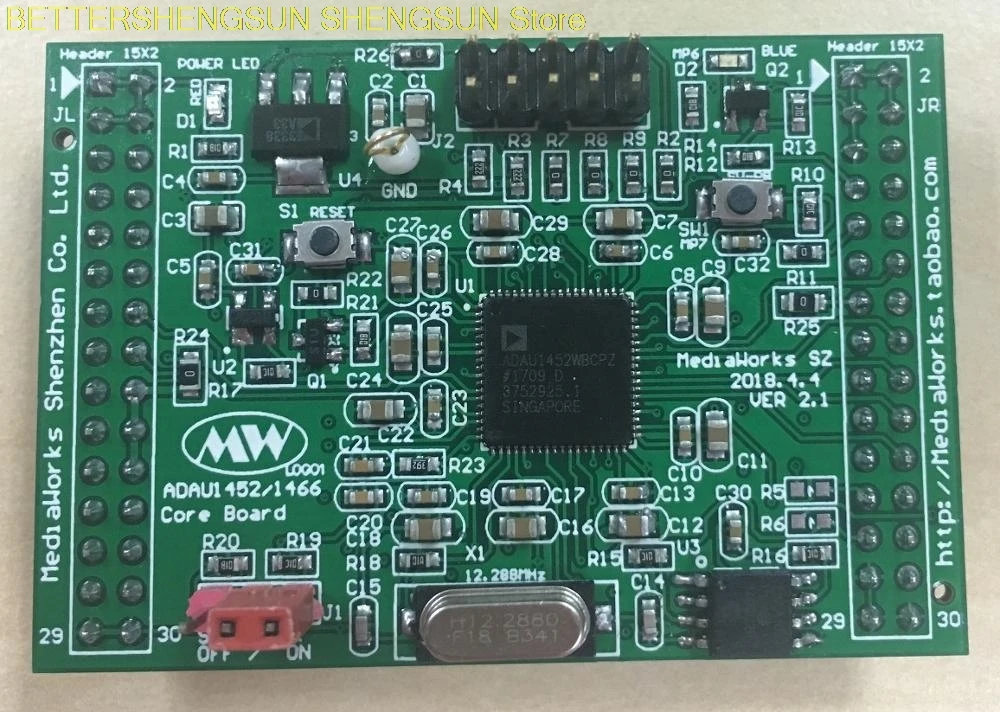

Плата включает в себя ADAU1452 DSP, цепью повторного включения, усби порт отладки (можем поставить DC 5V к основной плате отдельно через усби), LDO 5V до 3,3 V, кварцевый генератор, SPI EEPROM Внешняя память, настройка режима запуска и т. Д. Вкладыш двухрядного шпильки (2*15, 2,54 мм шаг) запас всех I2S сигналов Сигналы SPI, сигналы I2C, порты SPDIF TX/RX и т. д. для клиентов, чтобы выбрать при проектировании базовой пластины.
После покупки основной платы мы предоставим клиенту соответствующую PDF версию схемных и ключевых данных о размерах. Так как плата не поставляется в стандартном виде с звуковой панелью, мы не предоставляем соответствующие процедуры. Для получения подробной информации, пожалуйста, обратитесь к онлайн-справочной службе SIGMASTUDIO или другим руководствам разработочной платы SIGMADSP.
Инструкции по использованию
1. В тех случаях, когда основная плата, как правило, поставляются с DC 5V источника питания, LDO поставим 3,3 В цифровой Напряжение ко всем устройствам на доске, и красный светодиодный загорится. Основная плата запрограммировала программу освещения перед отправкой. Когда левый нижний самопусковой переключатель поворачивается вправо в режим самопуска, зеленый светодиодный индикатор будет гореть при включении питания или при нажатии кнопки сброса в середине верхней части. Это означает, что основная плата работает должным образом.
2. Основная плата по умолчанию для SPI в качестве режима отладки и запуска USBI перед выходом из фабрики. См. Соответствующее описание конфигурации интерфейса запуска схемной схемы, которая может быть изменена в режим запуска IIC.
