Жидкокристаллический (одна трубка) основной силовой модуль
Модель: LCD/LEDMK-5Z-100w
(Применение: подходит для ремонта мощности 100 Вт, основной источник питания ЖК-дисплея, 32 дюйма)Инструкции по установке:
1. Сначала Определите + 300VorPFC + 400 в нормальное напряжение постоянного тока, убедитесь, что переключающий трансформатор и вторичные периферийные компоненты являются нормальными, проверьте, чтобы убедиться, что в нагрузке нет неисправности короткого замыкания, для входа в следующие операции.
2. Сначала удалите оригинальную механическую или толстую пленку, поместите этот модуль в трубку, расположенную близко к радиатору, зафиксируйте радиатор винтовым замком (винты не должны быть прижаты слишком плотно, предотвращение повреждения модуля)
3. В соответствии с графиком отсоедините вилку в реальной цепи (обычное 3 места), соответствуют цветным линиям модуля.
Будьте осторожны: провода не должны быть неправильно подключены! После получения необходимо проверять снова и снова, загрузка только в том случае, если вы подтвердите, что они полностью исправны!

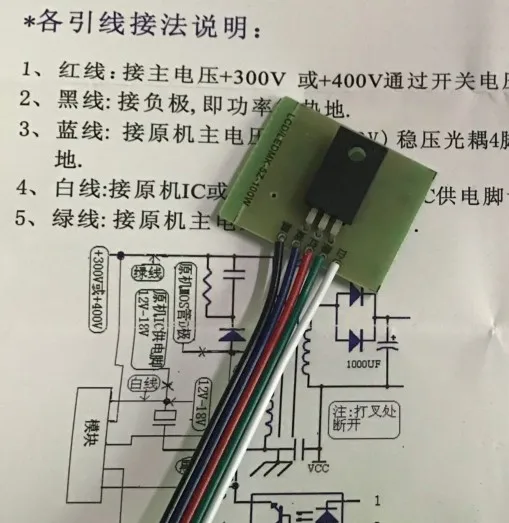

Описание способа подключения каждого провода:
1 、Красная Нить:Основное напряжение + 400 вор + в через устройство переключения напряжения (оригинальная машинная техника чрезвычайно, Толстый фильтр dextreme).
2. Черная линия: отрицательный электрод, то есть Геотермальная силовая трубка.
3 、Синяя линия: Подключите Основное напряжение оригинальной машины (24Vor12V) оптопарт с постоянным напряжением 4 фута (если оригинальный мультиоптрон подключен параллельно, используется исходное соединение), 3-футовое заземление.
4 、Белая линия: подбирайте источник питания с толстой пленкой (оригинальная машина отрезает ножку источника питания) 12-18 в (исходная пусковая емкость должна быть сохранена).
5 、Зеленая линия: Подключите Основное напряжение оригинальной машины + 300Vor + 400 В.
'
