Датчик температуры и влажности SHT20SHT30 датчик Высокоточный Мониторинг Modbus RS485 Dec12 Прямая поставка

Описание товара:

Продукт принимает промышленный чип, высокоточные датчики температуры и влажности SHT20, обеспечивают продукты с хорошей надежностью, высокой точностью и взаимозаменяемостью.Используйте аппаратный интерфейс RS485 (с дизайном защиты от молнии), слой протокола совместим со стандартным промышленным протоколом Modbus Rtu.Этот продукт интегрирует протокол MODBUS с обычными, пользователи могут выбрать протоколы связи, Общее соглашение с функцией автоматической загрузки (Подключите инструмент последовательного интерфейса RS485, автоматически выводя температуру и влажность).

0x03:Запись записей

0x04: Запись ввода для чтения

0x06:Написать одинХранитеРегистрация

0x10:Запись большего количества записей

Мастер отправить Формат:

ОтветФормат slave:

Данные ответа отРаб:

Значение температуры= 0x131,Преобразуется в десятичный305,Фактическое значение температуры= 305 / 10 = 30,5°

Примечание: температура подписана шестнадцатеричным номером, значение температуры = 0XFF33, Преобразуется в десятичный-205, фактическая температура =-20,5 °;

Данные ответа отРаб:

Значение влажности = 0x222, преобразовано в десятичное 546, фактическое значение влажности = 546/10 = 54,6%;

Данные ответа отРаб:

REadАдрес устройстваОтРаб:

Данные ответа отРаб:

ИзменитьРабАдресный регистр:

ИзменитьРабАдрес: 0x08 = 8

Данные ответа отРаб(И отправить то же самое):

Рабочий адрес: 0x20 = 32

Скорость передачи данных: 0x2580 = 9600

Данные ответа отРаб:

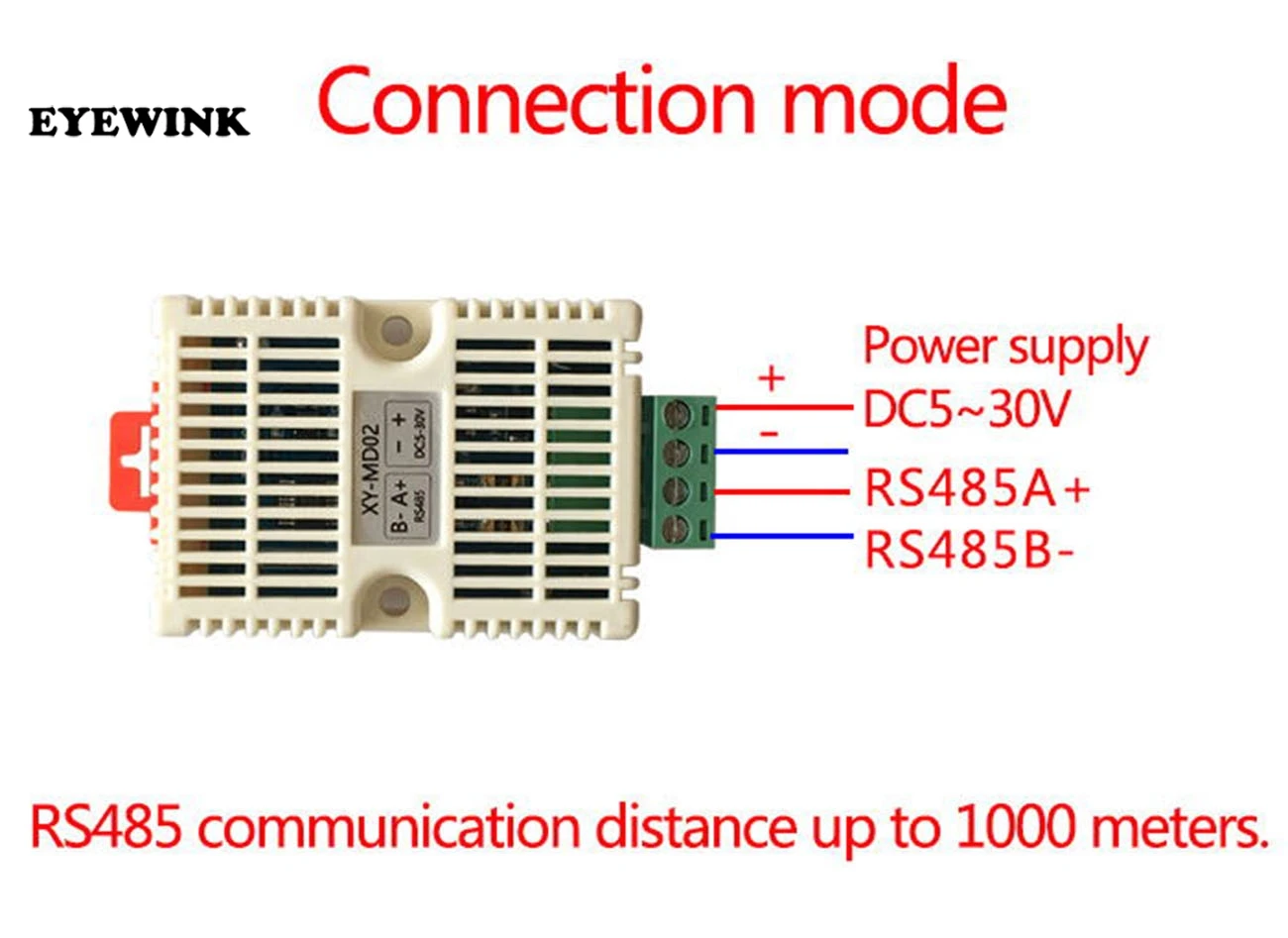

По умолчанию скорость передачи данных 9600 (пользователь может установить), 8 бит данных, одна остановка, без проверки

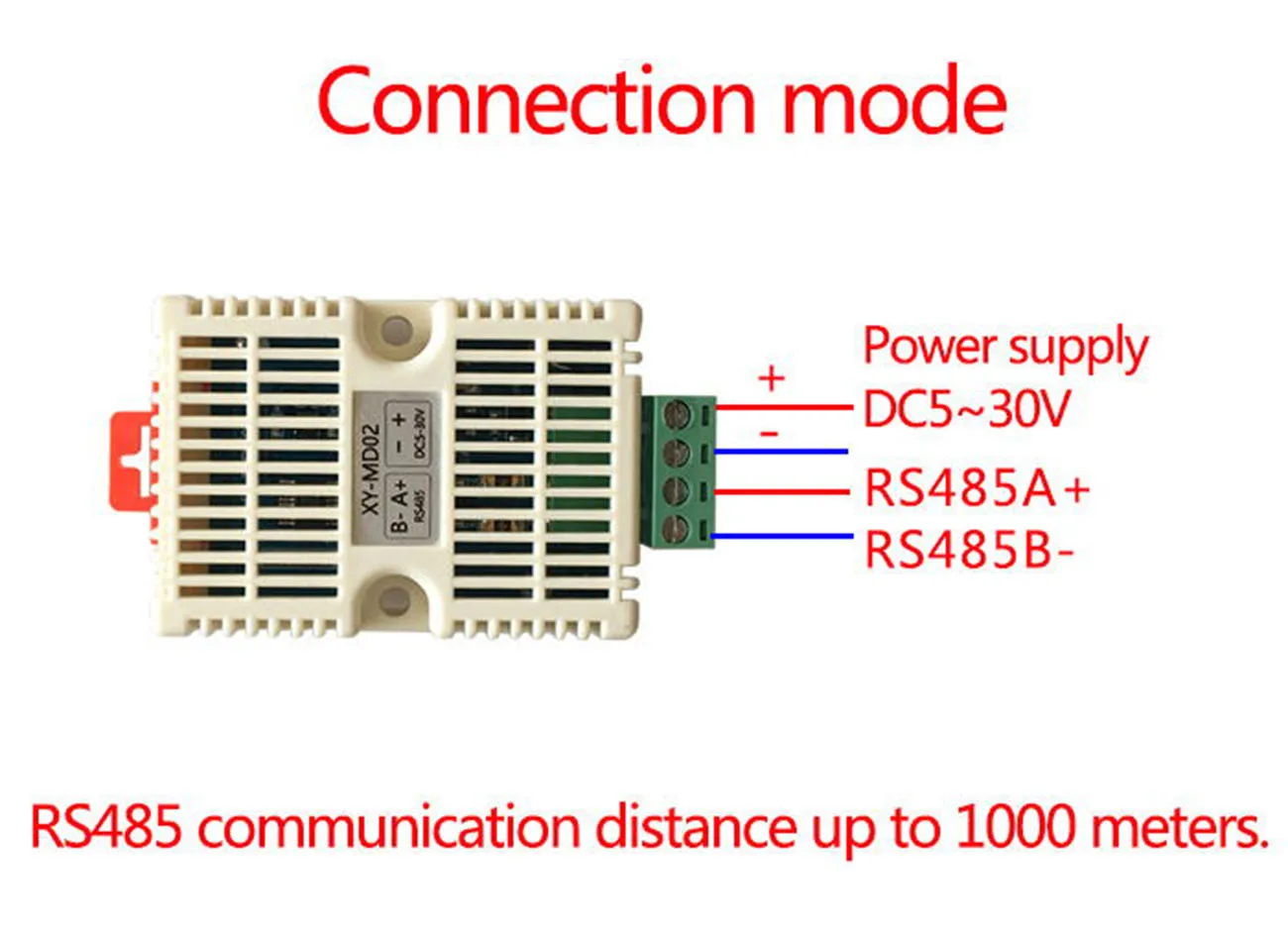

RS485

CMD

Инструкции

Чтение

Отчет срабатывает температура и влажность

(27,4°, 67.7%温度27,4° 湿度67.7%)

Авто

Функция автоматического оповещения о температуре и влажности(Как и выше)

Стоп

Функция автоматического оповещения о температуре и влажности

БР: XXXX

Установите скорость передачи данных

9600 ~ 19200

(BR: 9600)

TC:X

Установите калибровку температуры(-10,0 ~ 10,0)

(TC: 02,0温度修正值为2,0°)

HC:X X.X

Установить humidityration(-10,0 ~ 10,0)

(HC:-05,1湿度修正值为-5.1%)

Гц: XXX

Установите температура и влажность уровень отчетности(0,5, 1,2,5,10)

(Гц: 2Частота передачи данных 2 Гц)

Парам

Прочитайте настройки тока системы

ПарамCMD:

TC: 0,0, HC: 0,0, BR:9600,HZ:1->TEmp калибровка 0. 0, Humi calibration0.0, скорость передачи данных9600, Ставка отчета1 Гц

SLAVE_ADD:1->МодбуРабочий адрес 1
