BEITIAN 12 в RS232 протокол морской лодки корабль GPS приемник антенный модуль NMEA 0183 4800bps DIY разъем пластиковое основание BP-275S
Последнее обновление: 24.09.2024
BEITIAN 12V RS232 протокол морской катер корабль GPS принимающей антенны Модуль NMEA 0183 4800bps DIY разъем пластиковое основание BP-275S

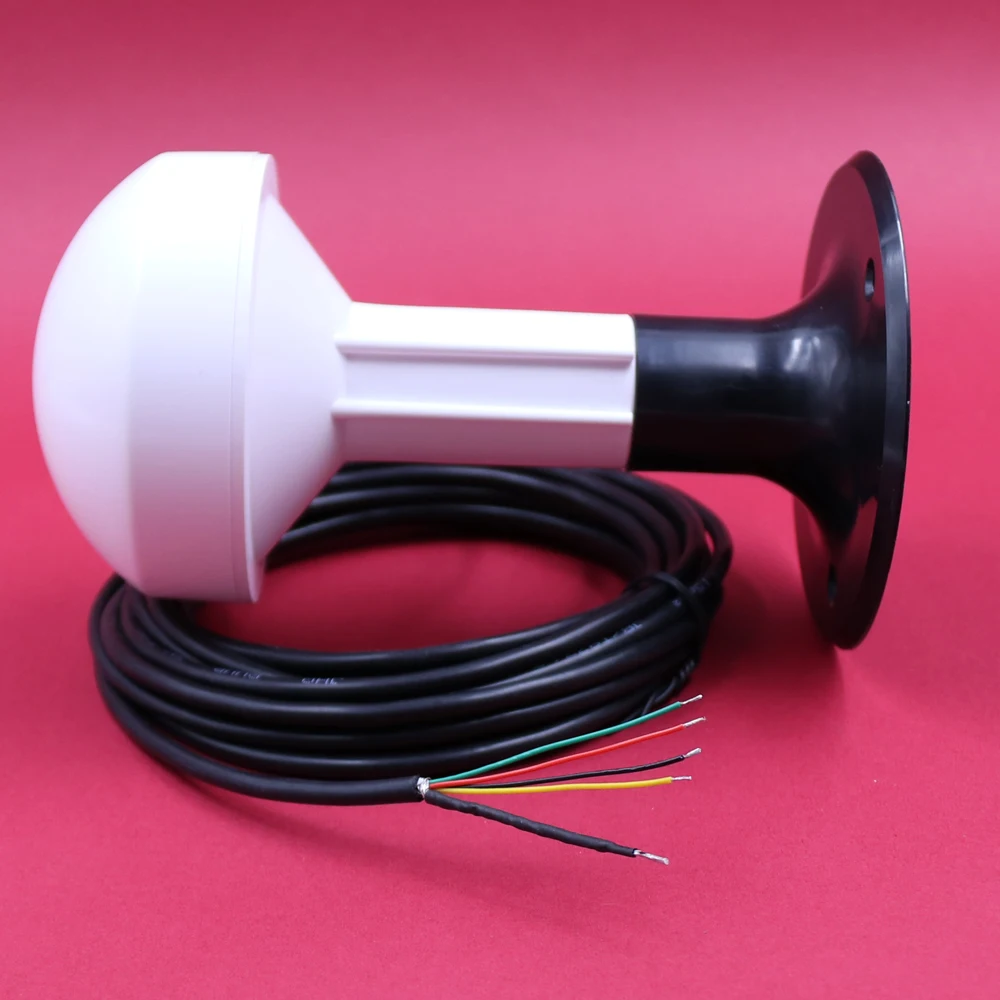

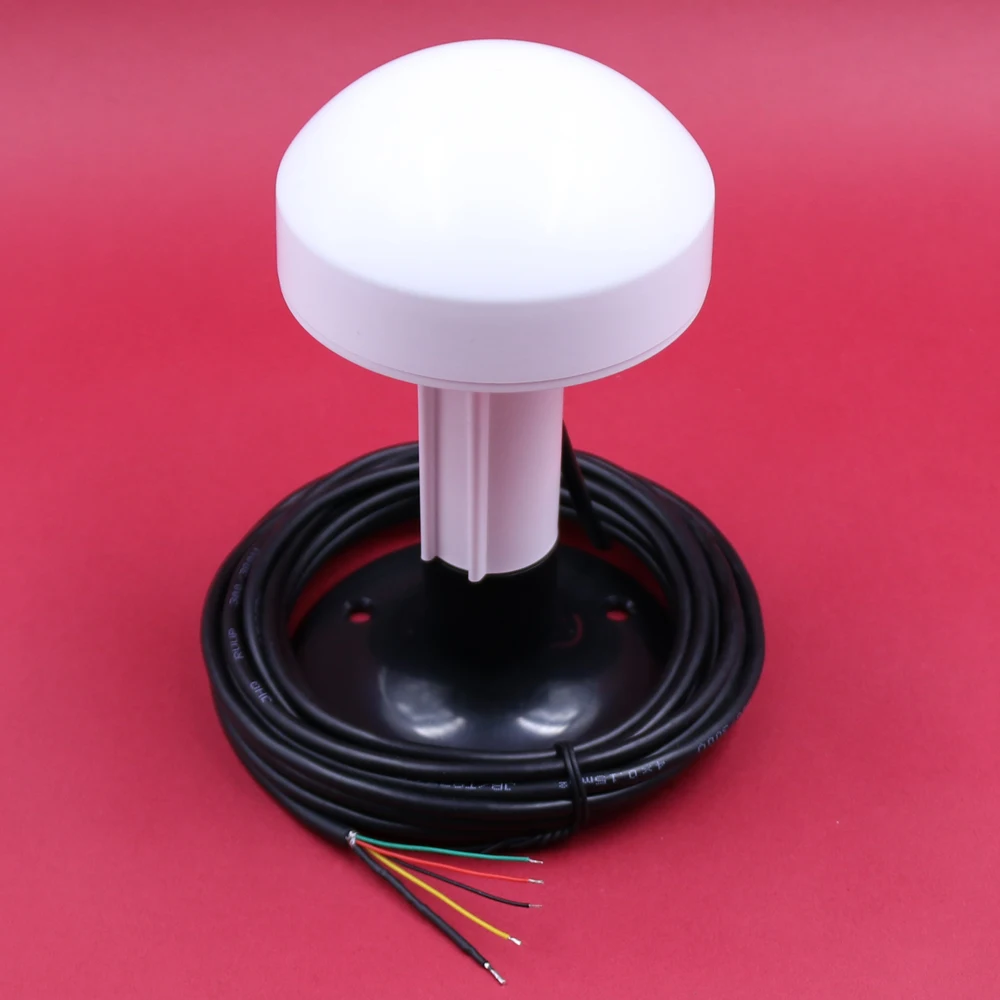

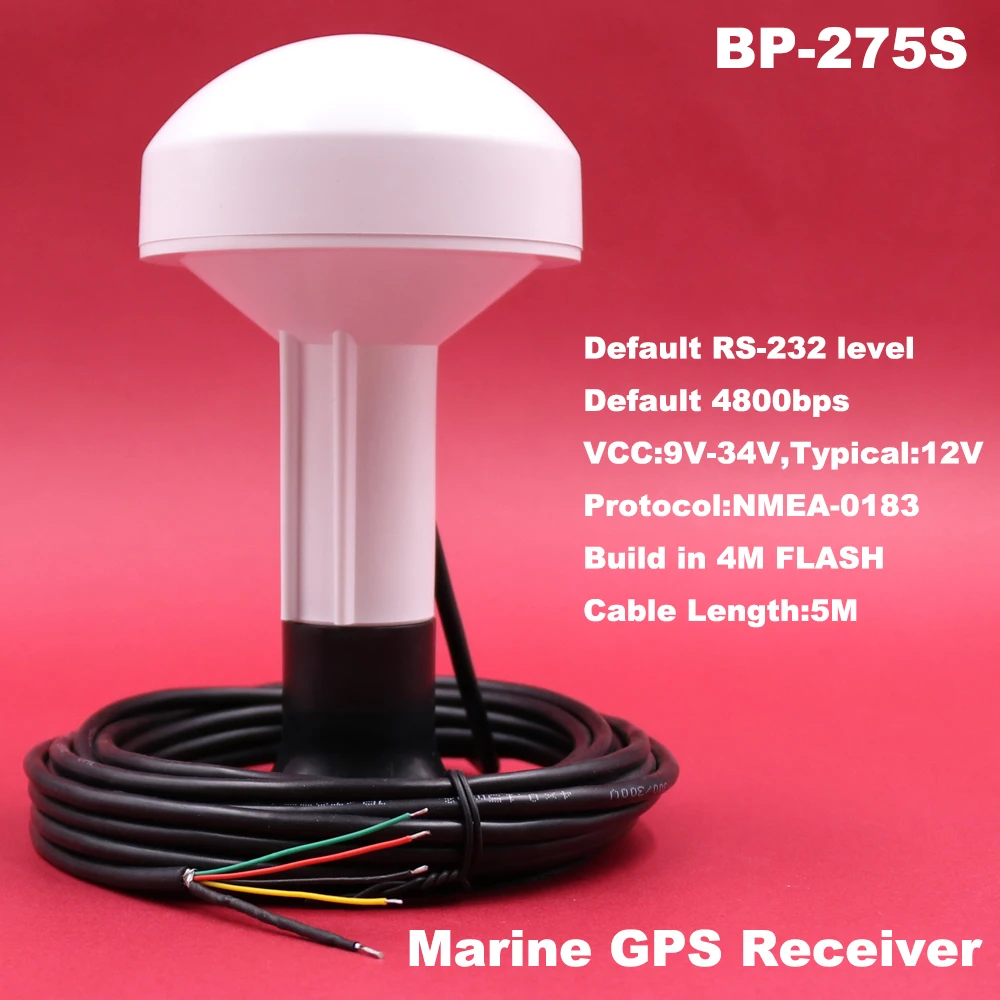

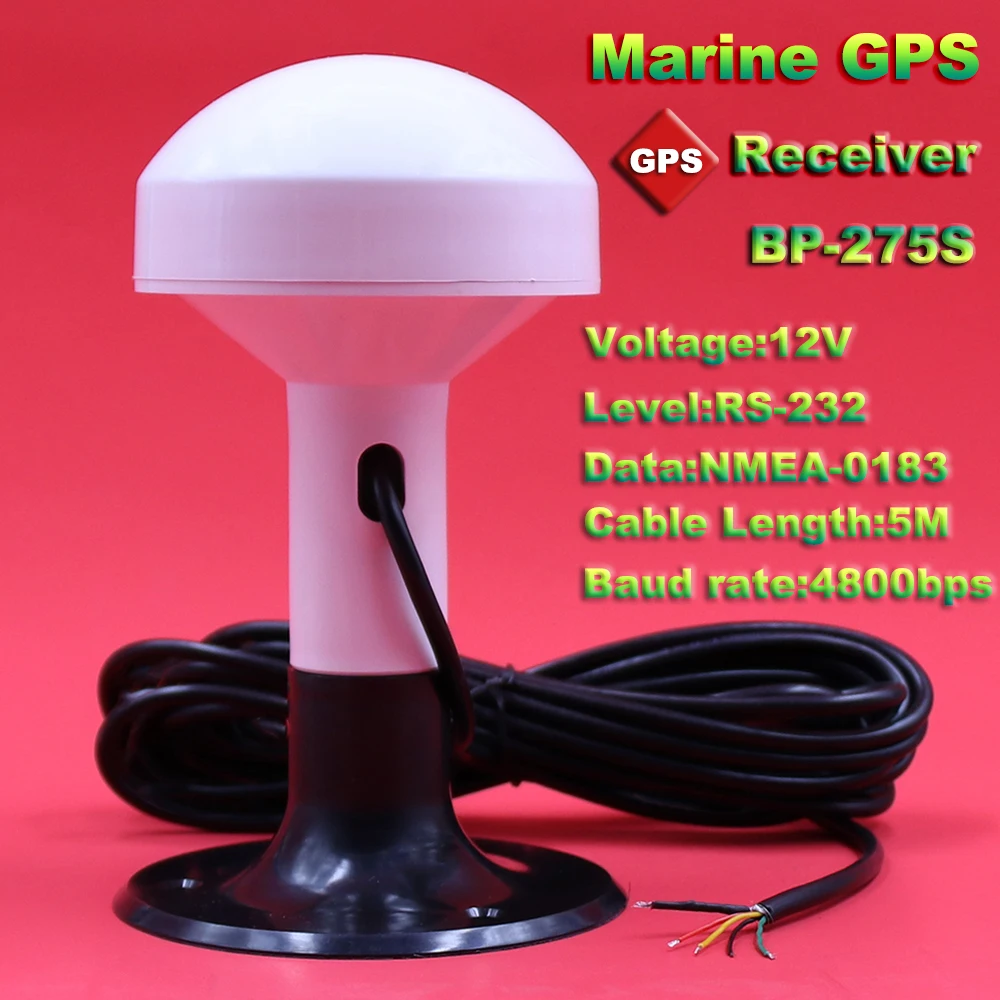

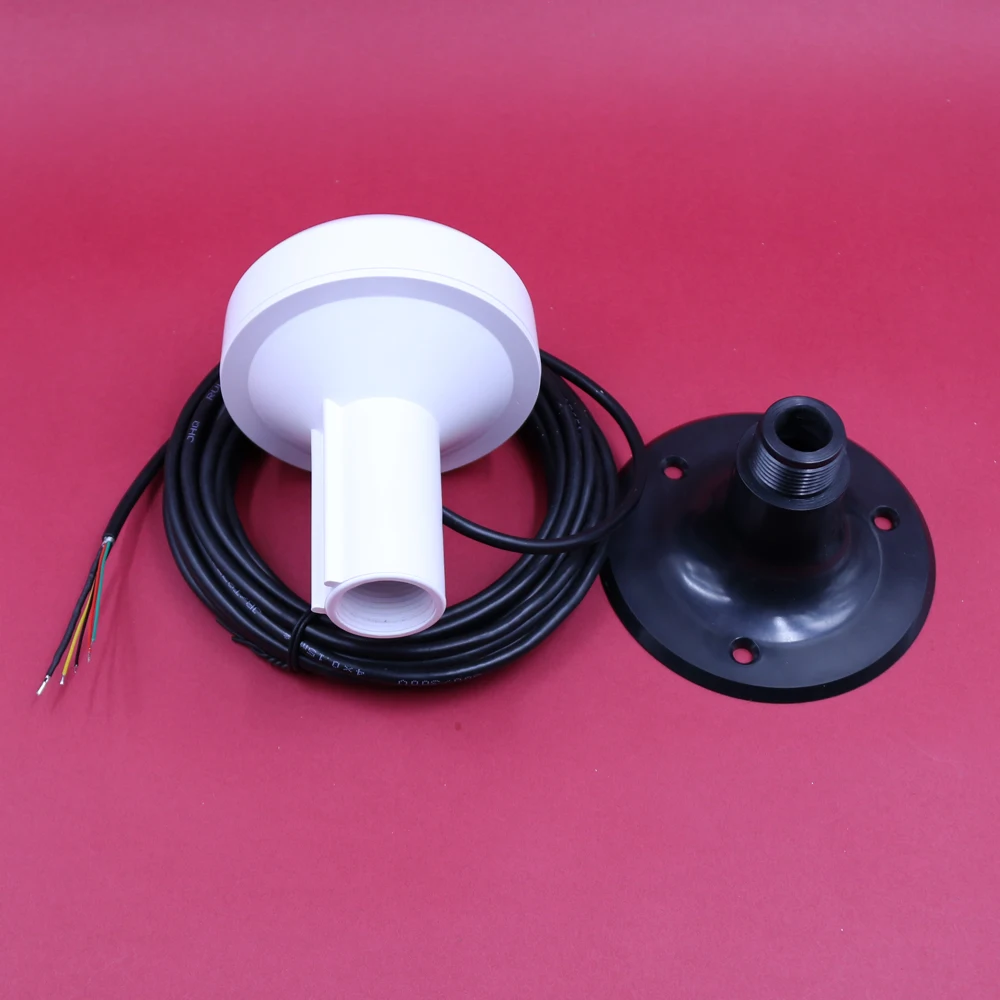

Модель: BP-275S морской GPS приемник
Особенности:
Iitem
Описание
Электрические характеристики
Чипсет
G7020-KT
Частота
GPS L1, SBAS L1, QZSS L1
Формат приема
GPS, SBAS, QZSS
Каналы
56 поисковый канал
Чувствительность
Отслеживание
-162dBm
Повторное приобретение
-160dBm
Холодный старт
-148dBm
Точность
Горизонтальное положение
2,0 м (типичное открытое небо)
Скорость
0,1 м/сек 95% (SA off)
Сроки
1us синхронизируется с GPS временем
Время приобретения
Холодный старт
29s
Теплый старт
25s
Горячий старт
1s
Выход данных
Скорость поддержки
От 4800bps до 921600bps, по умолчанию 4800bps
Уровень данных
Уровень RS-232
Протокол данных
NMEA-0183
Сообщение NMEA
RMC, GGA, GSA, GSV
Скорость обновления
1 Гц-10 Гц, по умолчанию 1 Гц
Вспышка
4M FLASH, сохраните конфигурацию постоянно
Эксплуатационные ограничения
Высота
<50000 м
Скорость
<515 м/с
Ускорение
<4g
Энергопотребление
VCC
Напряжение постоянного тока 9,0-34,0 в, типичный: 12,0 в
Ток
Захват 20мА/12,0 в
Механические характеристики

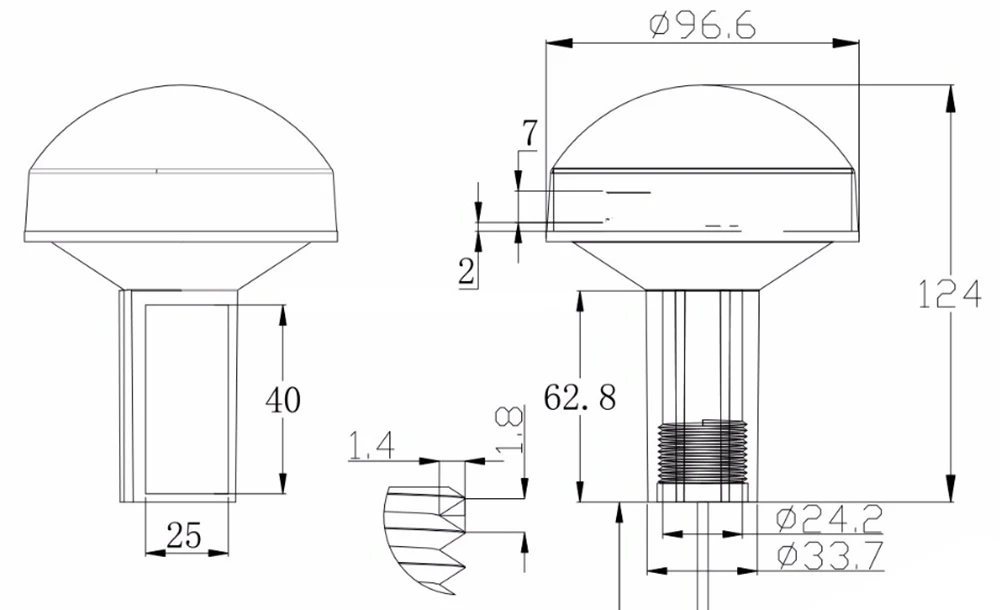

Размеры
95 мм * 95 мм * 125 мм
Вес
410 г
Соединитель
Нет интерфейса, DIY соединительный кабель
Длина кабеля
5 м, Защитная сеть
Фиксированный

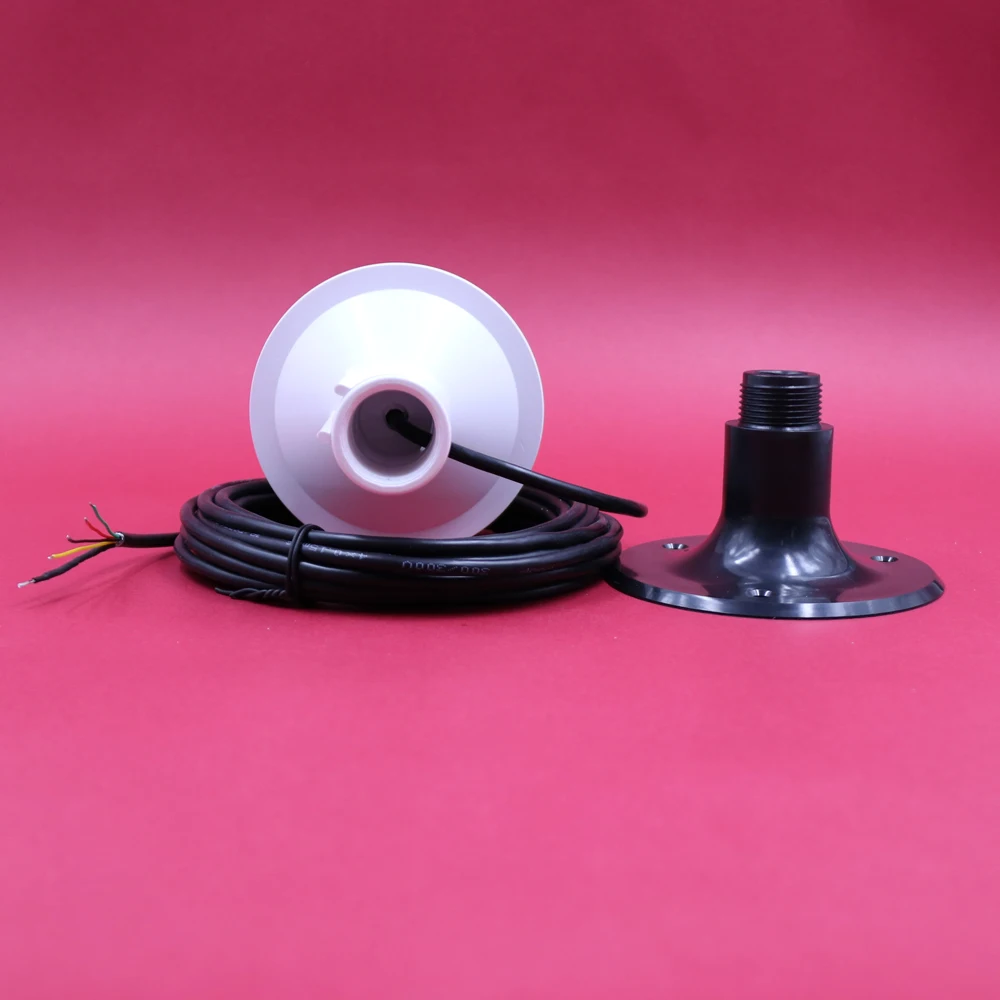

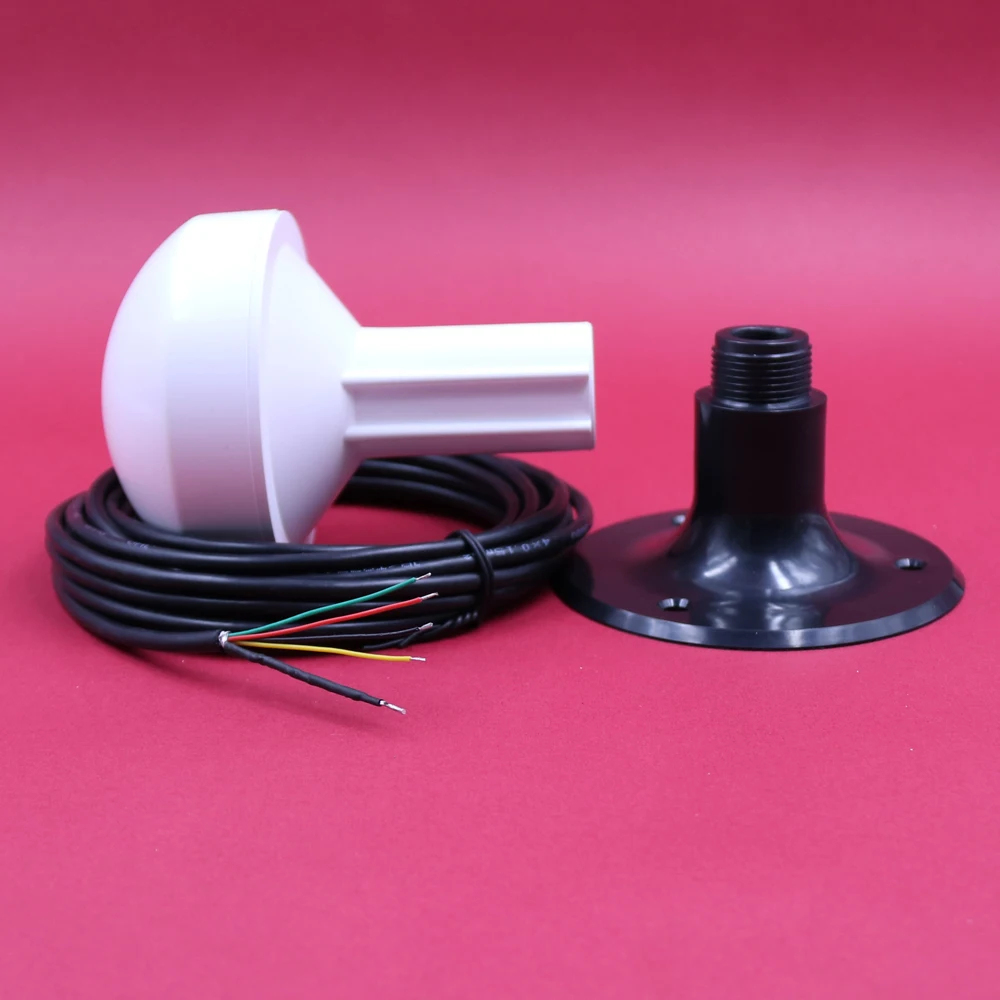

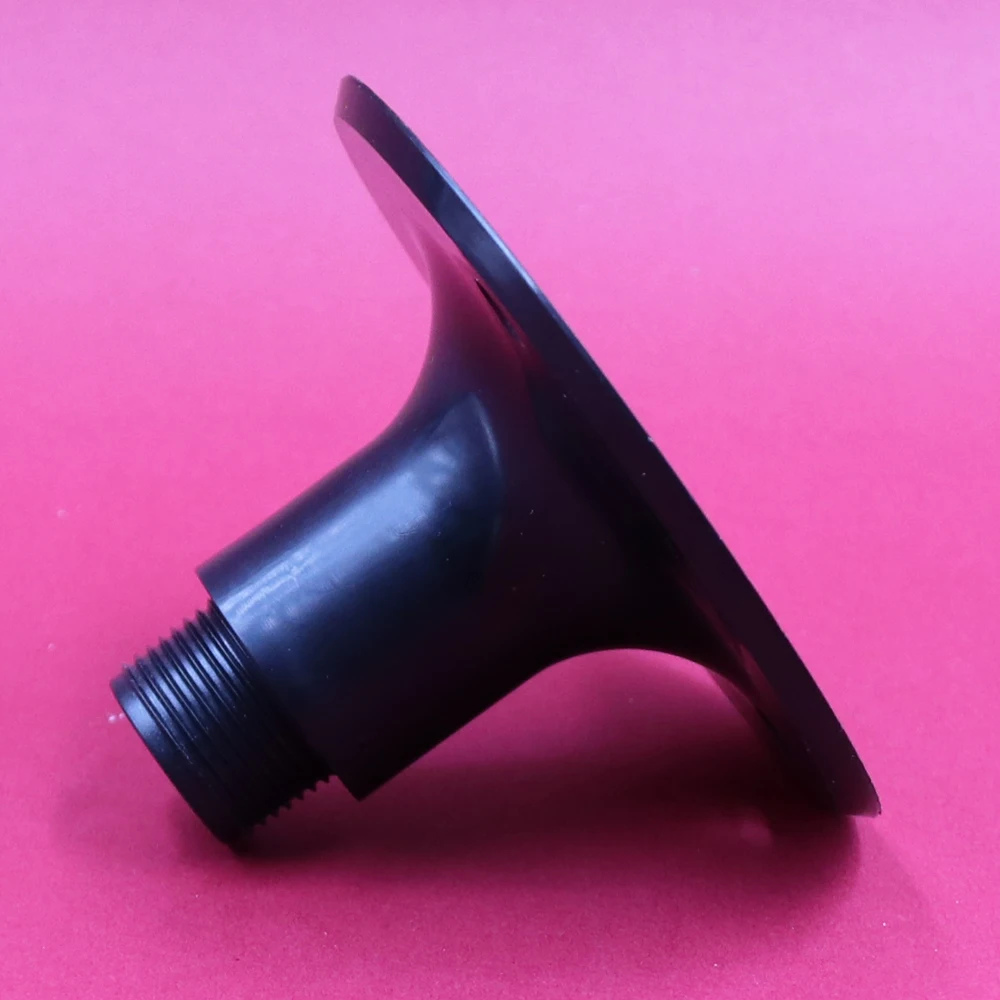

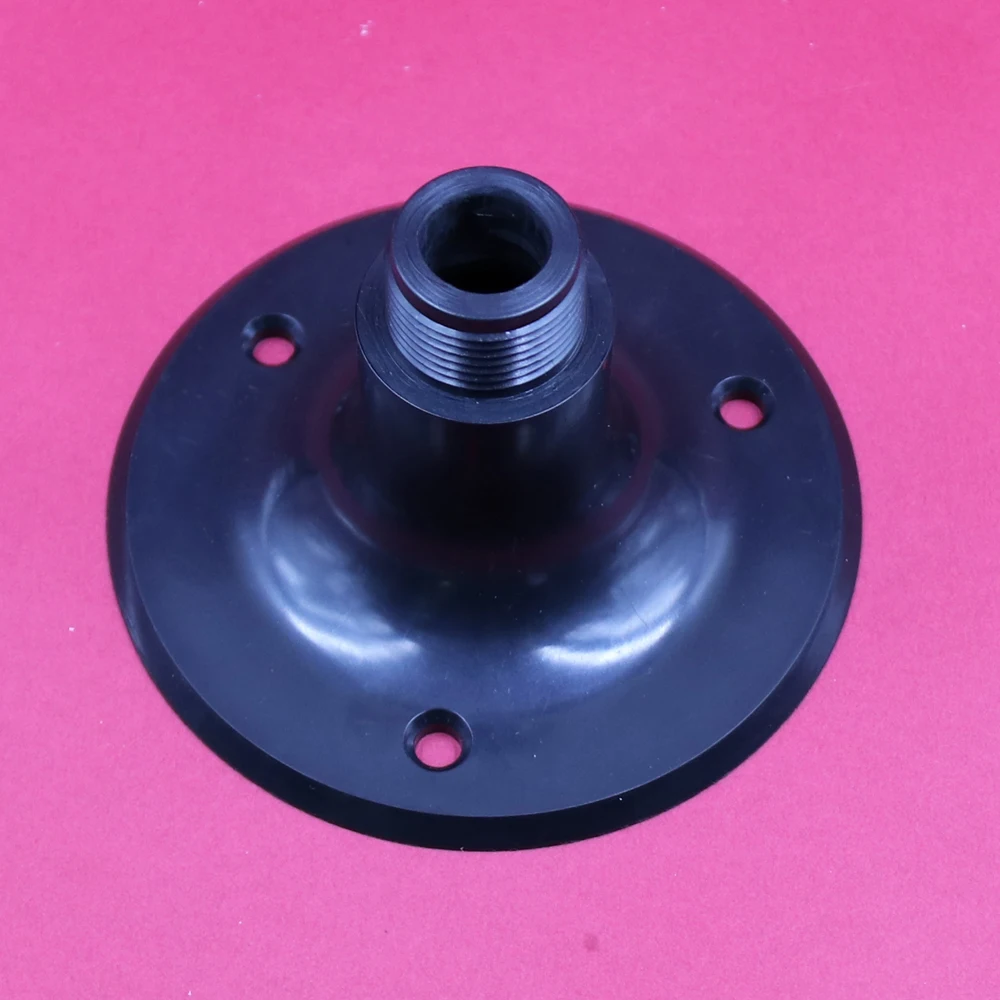

Пластиковая основа
Защита окружающей среды
Рабочая температура
-40 °C ~ + 85 °C
Температура хранения
-40 °C ~ + 105 °C

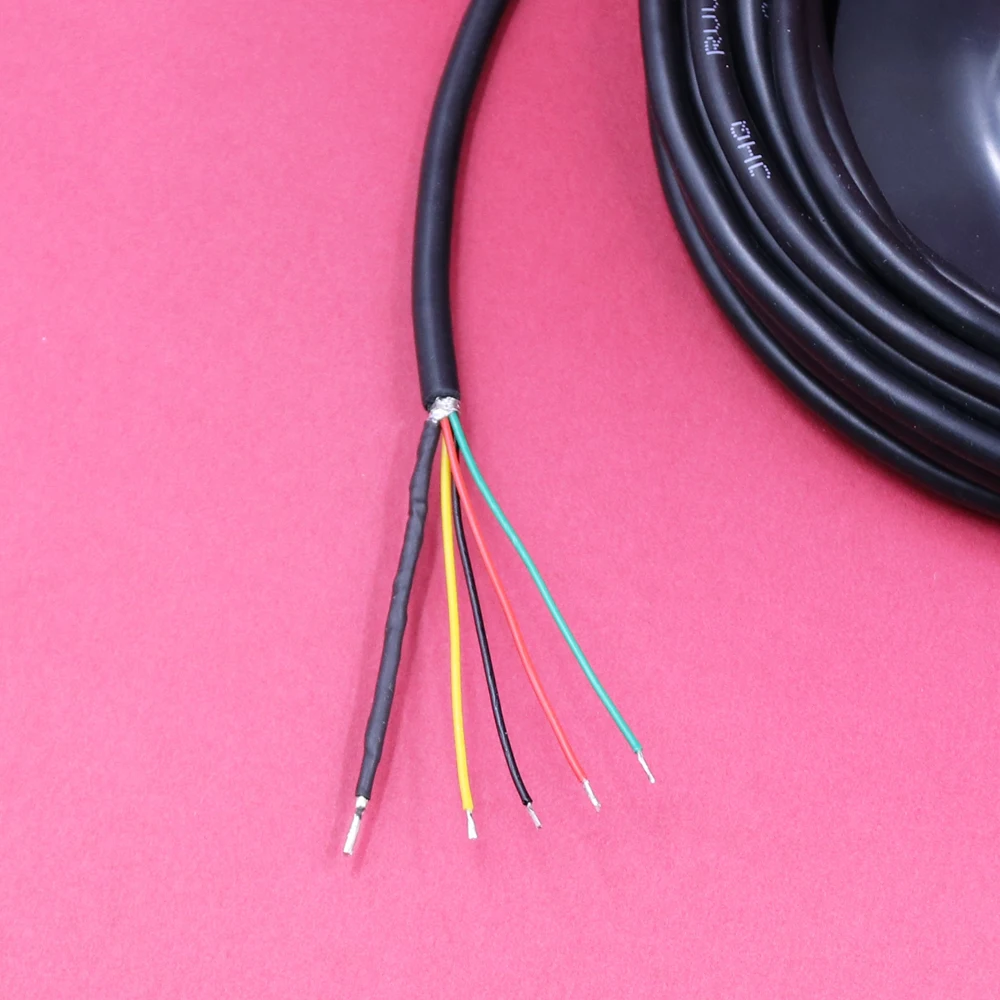

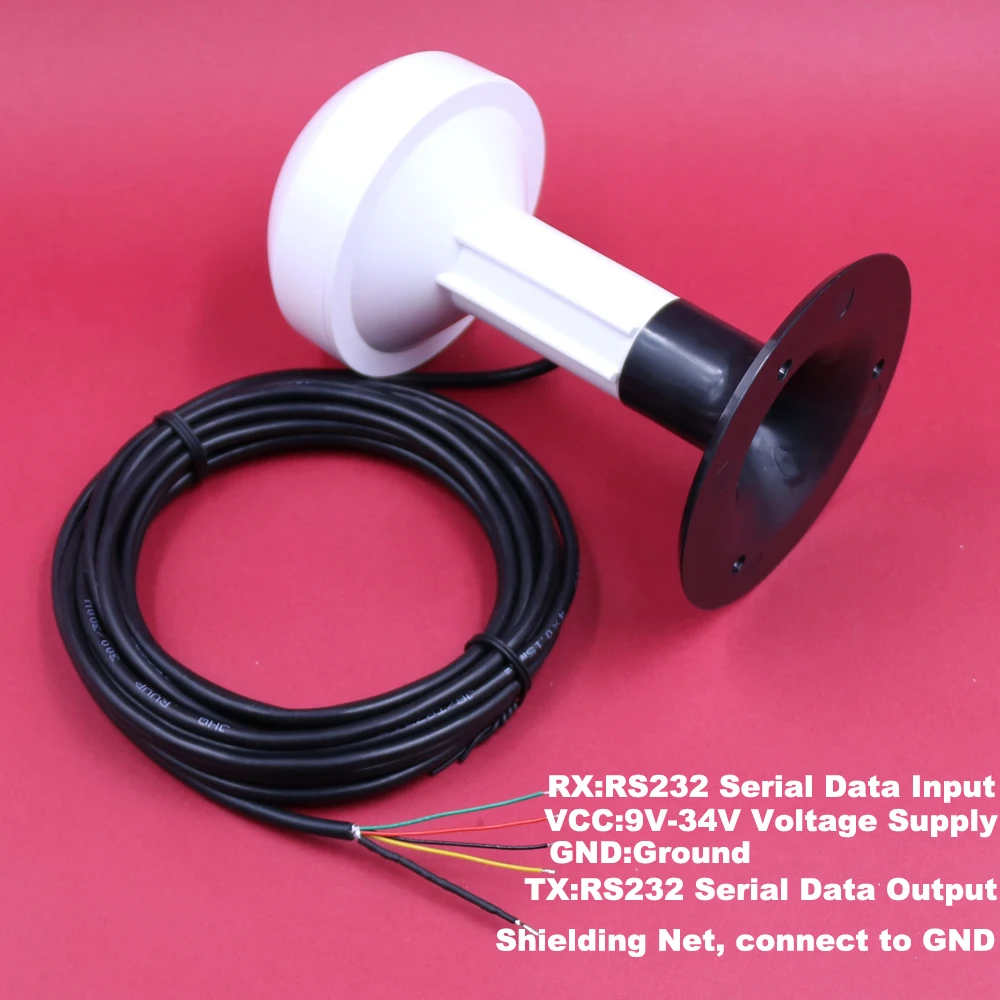

Описание штифта:
Штырь
Контактное имя
I/O
Описание
Черный
GND
G
Земля.
Желтый
TX
О
RS-232 выход серийных данных.
Зеленый
RX
I
RS-232 последовательный ввод данных.
Красный
VCC
I
DC 9,0 V-34,0 V входное напряжение, типичный: 12,0 V
Черный
Защитная сеть
Пожалуйста, подключите к GND.

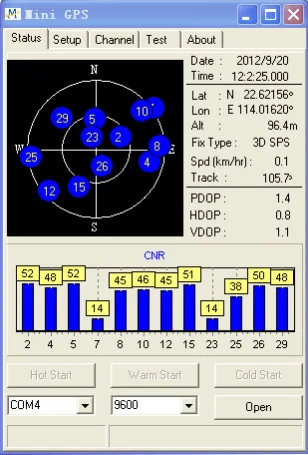

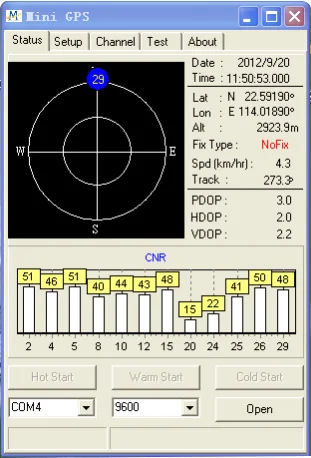

Протокол NMEA:
$ GPRMC, 061853,000, A, 2237,5593, N, 11401,5946, E, 2,72, 351,13, 050916, A * 6B
$ GPVTG, 351,13, T, M, 2,72, N, 5,0, K,A * 0A
$ GPGGA,061853.000,2237.5593,N, 11401,5946, E,1,11, 0,8, 106,2, M,-2,5, M, 0000*47
$ GPGSA,A,3,06,17,23,02,12,05,42,50,09,19,28, 1,5, 0,8, 1,3*31
$ GPGSV,3,1,12,02, 38308, 43,05, 31225, 38,06, 48003, 46,09, 29082, 39 * 7D
$ GPGSV,3,2,12,12, 24311, 40,17, 55095, 40,19, 66053, 41,23, 13056, 40*78
$ GPGSV,3,3,12,28, 16169, 39,40, 20257, 34,42, 46123, 38,50, 46123, 39*70
$ GPGLL, 2237,5593, N, 11401,5946, E, 061853,000, A,A * 55
$ XxGGA, time,lat,NS,long,EW,quality,numSV, Hop, alt,M,sep,M,diffAge,diffStation * cs
Пример:
$ GPGGA,061853.000,2237.5593,N, 11401,5946, E,1,11, 0,8, 106,2, M,-2,5, M, 0000*47

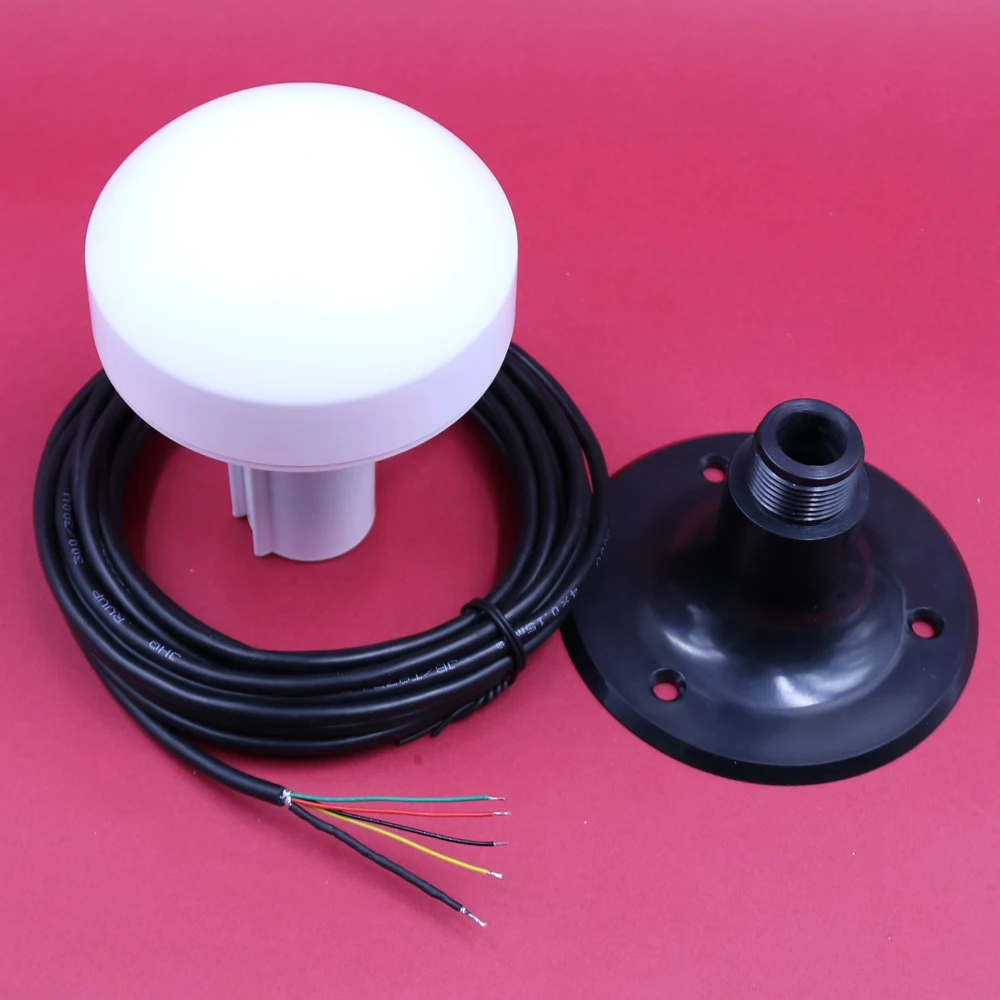

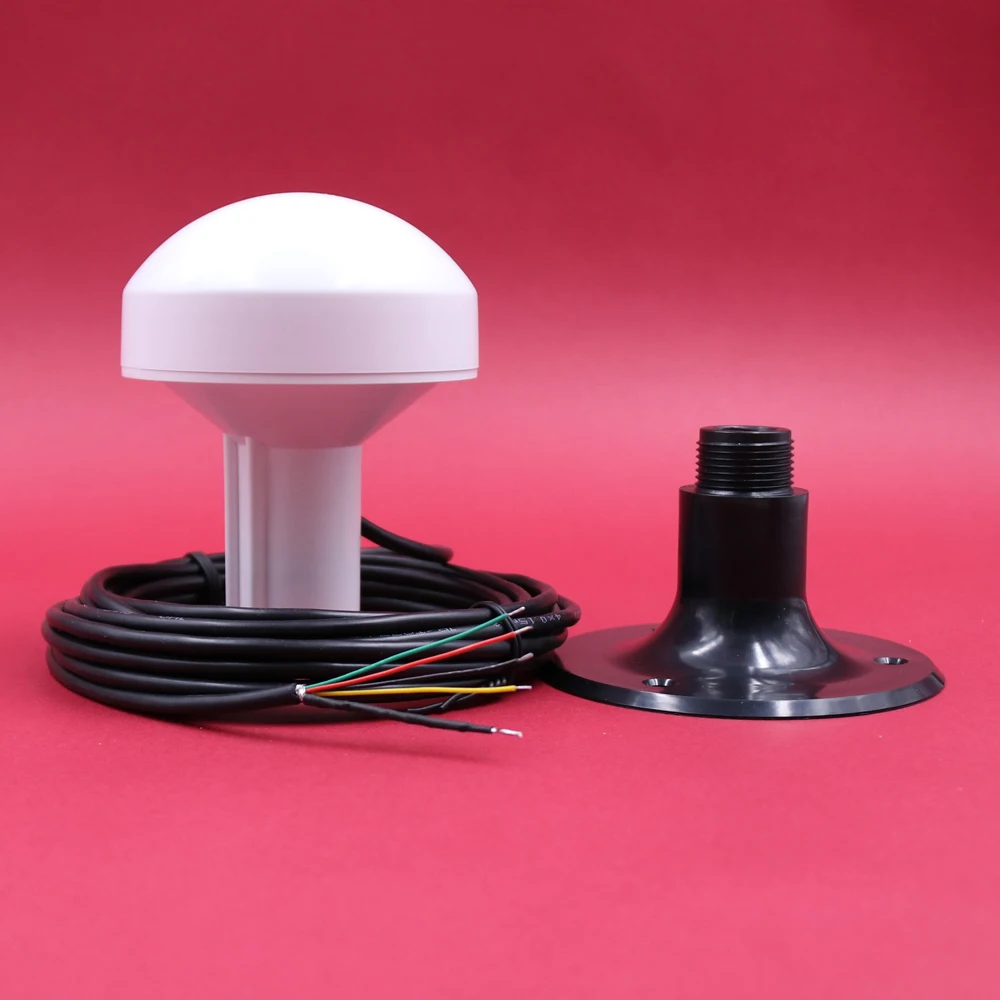

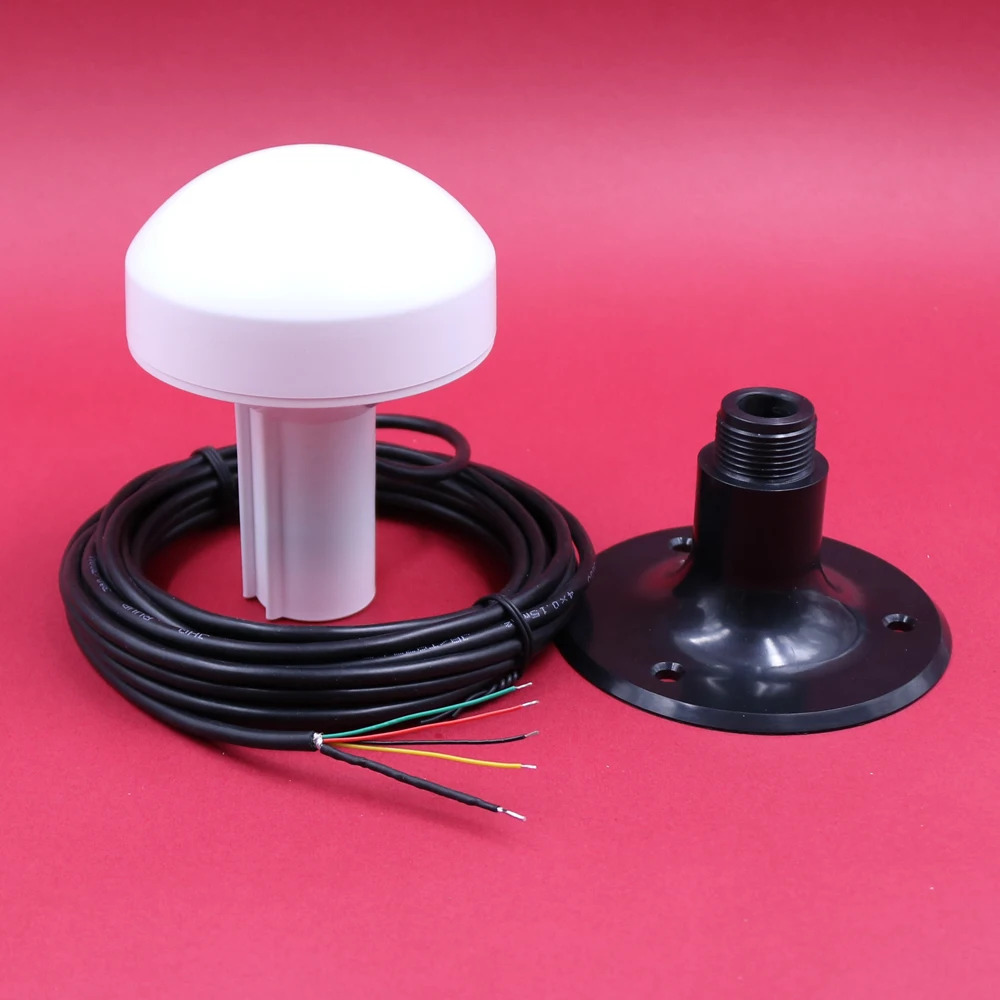

1 шт. BP-275S морской GPS приемник
